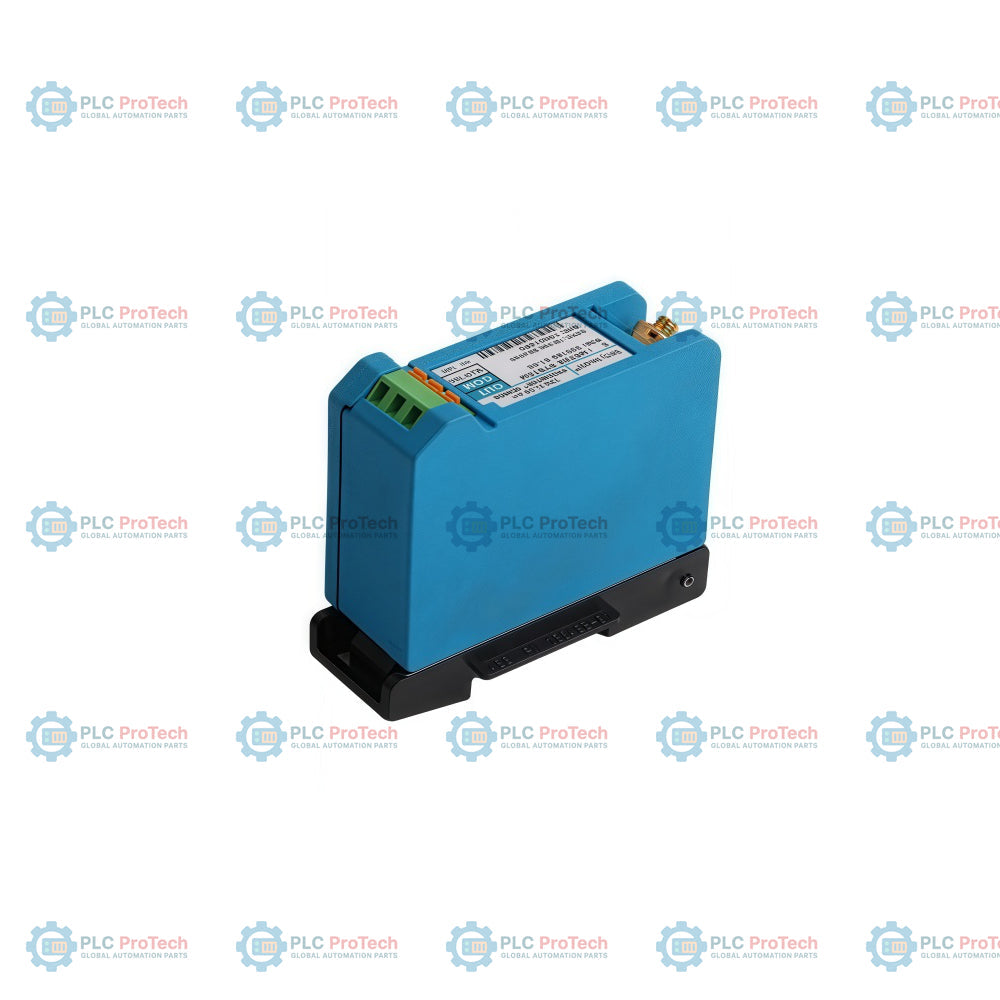

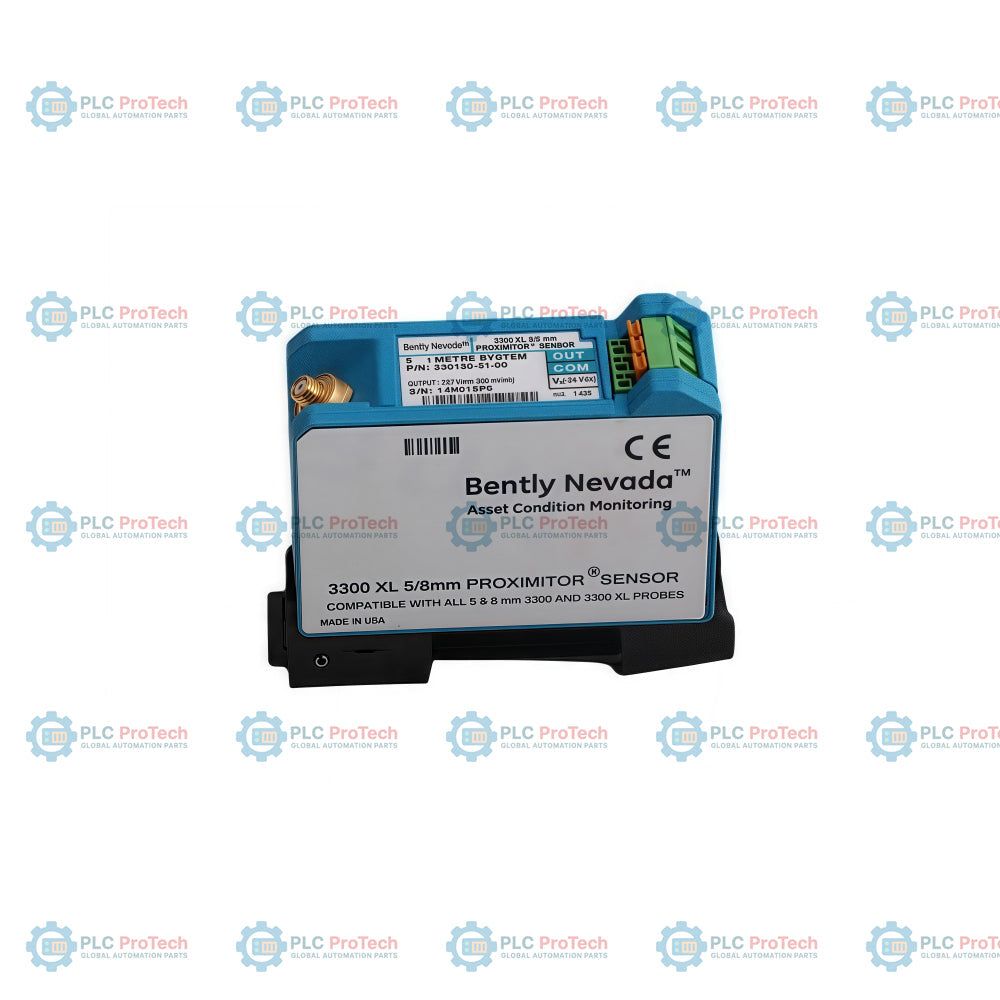

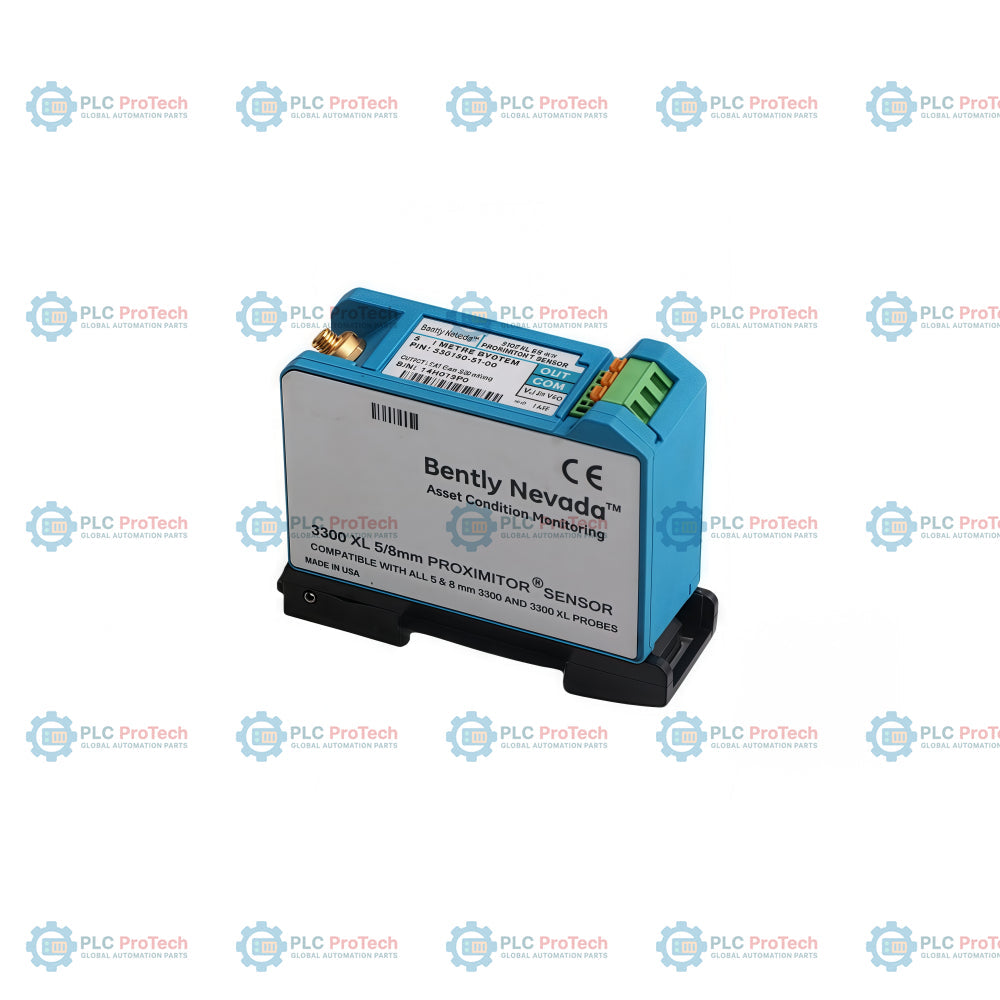

330180-51-00 is a 3300 XL Proximitor Sensor configuration featuring a 5.0-meter system length compatibility and an integrated DIN-rail mounting base. This specific variant is specified with the 00 option code, indicating that it does not carry hazardous area agency approvals. The device houses the high-frequency oscillator and demodulator circuitry necessary to condition raw displacement data from a compatible 3300 XL 8 mm proximity probe and extension cable. It converts the physical gap between the probe tip and the target material into a continuous, linear analog voltage output proportional to shaft movement.
Abbinando il sensore a una sonda e a un cavo di prolunga con lunghezza totale del sistema di 5,0 metri, il sistema di misura mantiene la calibrazione lineare su un'intera gamma dinamica di 2,0 mm (80 mil). La base di montaggio integrata di questa variante fornisce un isolamento elettrico integrato, prevenendo i loop di massa ed eliminando la necessità di piastre isolanti separate. Le morsettiere a molla garantiscono collegamenti sicuri del cablaggio sul campo senza richiedere il serraggio manuale con viti.
Questo sensore Proximitor viene utilizzato per misurare vibrazioni, posizione e keyphasor dell'albero delle macchine in ambienti industriali standard. Le installazioni tipiche includono:
| Segmento dell’opzione | Codice per questo SKU | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330180-51-00 | Sensore Proximitor 3300 XL, 5,0 metri, montaggio su guida DIN, approvazioni standard |
| A - Opzione lunghezza totale e montaggio | 51 | Lunghezza del sistema di 5,0 metri (16,4 piedi), montaggio su guida DIN |
| B - Opzione di approvazione dell’ente | 00 | Nessuna approvazione richiesta |
| Parametro | Valore della specifica |
|---|---|
| Produttore | Bently Nevada |
| Numero di parte / SKU | 330180-51-00 |
| Serie del sistema | 3300 XL |
| Tipo di dispositivo | Sensore Proximitor |
| Lunghezza del sistema | 5,0 metri (16,4 piedi) |
| Base di montaggio | Montaggio su guida DIN da 35 mm (opzione 51) |
| Capacità di ingresso | Accetta una sonda di prossimità senza contatto della serie 3300 da 5 mm o 3300 XL da 8 mm e un cavo di prolunga |
| Sensibilità nominale di uscita | 7,87 V/mm (200 mV/mil) nell’intervallo lineare |
| Intervallo lineare | 2,0 mm (80 mil), con inizio a circa 0,25 mm (10 mil) dal bersaglio |
| Requisiti di alimentazione | Richiede da -17,5 Vcc a -26 Vcc; consumo massimo di corrente di 12 mA |
| Impedenza di uscita | 50 ohm nominali |
| Temperatura di esercizio | Da -52 °C a +100 °C (da -62 °F a +212 °F) |
| Temperatura di stoccaggio | Da -52 °C a +105 °C (da -62 °F a +221 °F) |
| Supporto per morsettiera | Conduttori da 0,2 a 1,5 mm2 (da 16 a 24 AWG) |
| Distanza massima del cablaggio di campo | 305 metri (1000 piedi) |
| Dimensioni | 89,4 mm x 81,3 mm x 61,0 mm (A x L x P) |
| Peso | 0,25 kg |
| Etichetta del terminale | Funzione del collegamento |
|---|---|
| OUT | Uscita del segnale analogico di spostamento verso il sistema di monitoraggio |
| COM | Comune del sistema / riferimento della massa del segnale |
| VT | Ingresso dell’alimentazione (da -17,5 Vcc a -26 Vcc) |
Assicurarsi che la base di montaggio sia bloccata su una guida DIN standard da 35 mm. Lasciare uno spazio verticale libero minimo di 3,05 mm (0,120 pollici) sopra l’alloggiamento per agevolare la rimozione standard dalla guida. Utilizzare cavi tripli schermati a tre conduttori per il cablaggio di campo, collegando i terminali al monitor. Mantenere il cablaggio di campo entro la distanza massima di 305 metri (1000 piedi) per evitare l’attenuazione del segnale di uscita.
| Standard di certificazione | Dettagli |
|---|---|
| Marchio CE | Conforme agli standard europei di compatibilità elettromagnetica (EMC) senza necessità di canaline o alloggiamenti schermati |
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330180-51-00
Country of origin:United States
Product Type: Sensore Proximitor 3300 XL
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 250g
Dimensions: 89.4 mm x 81.3 mm x 61.0 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
