Panoramica del prodotto

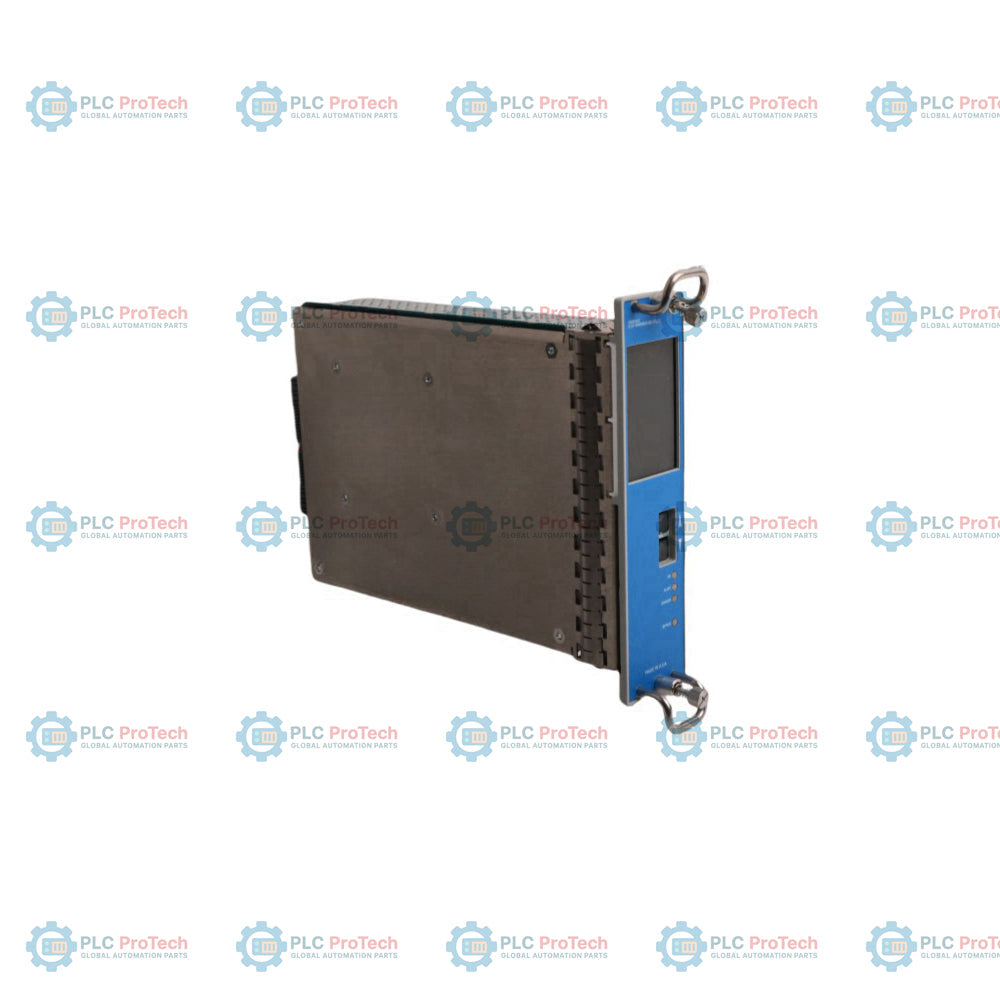

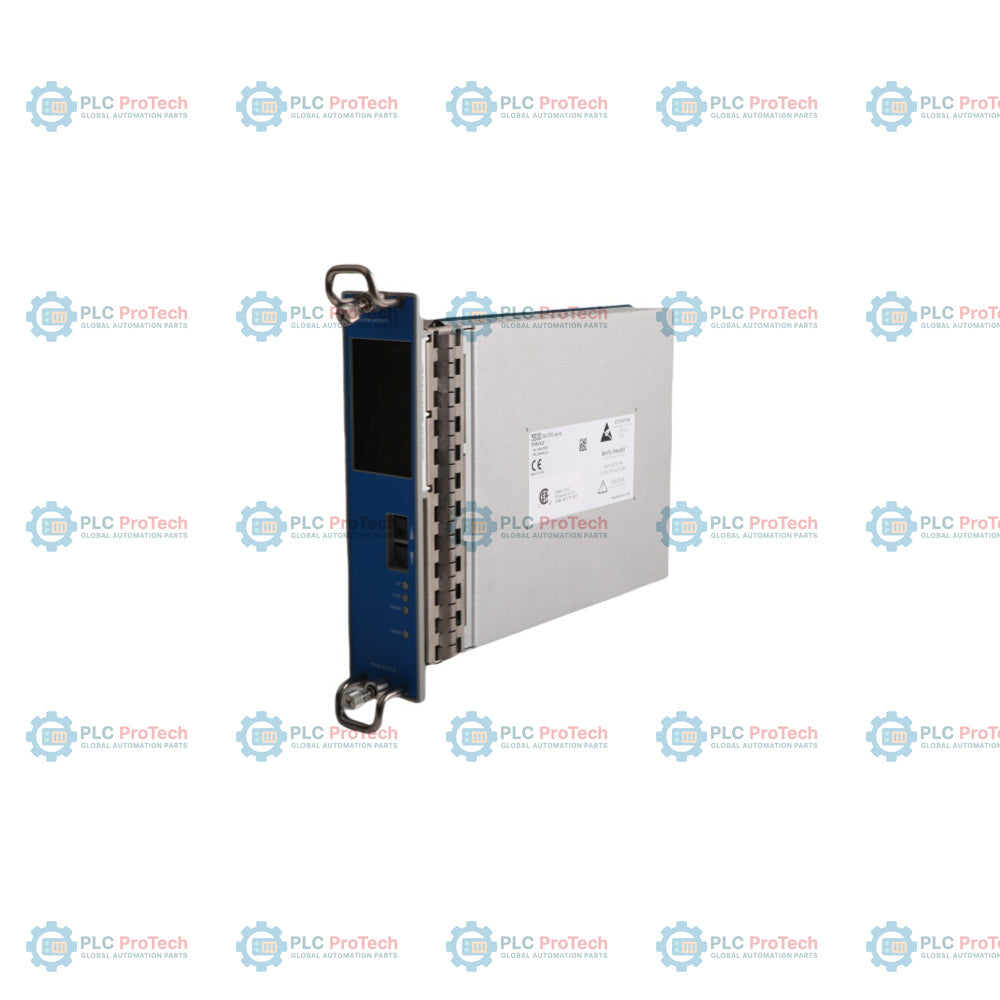

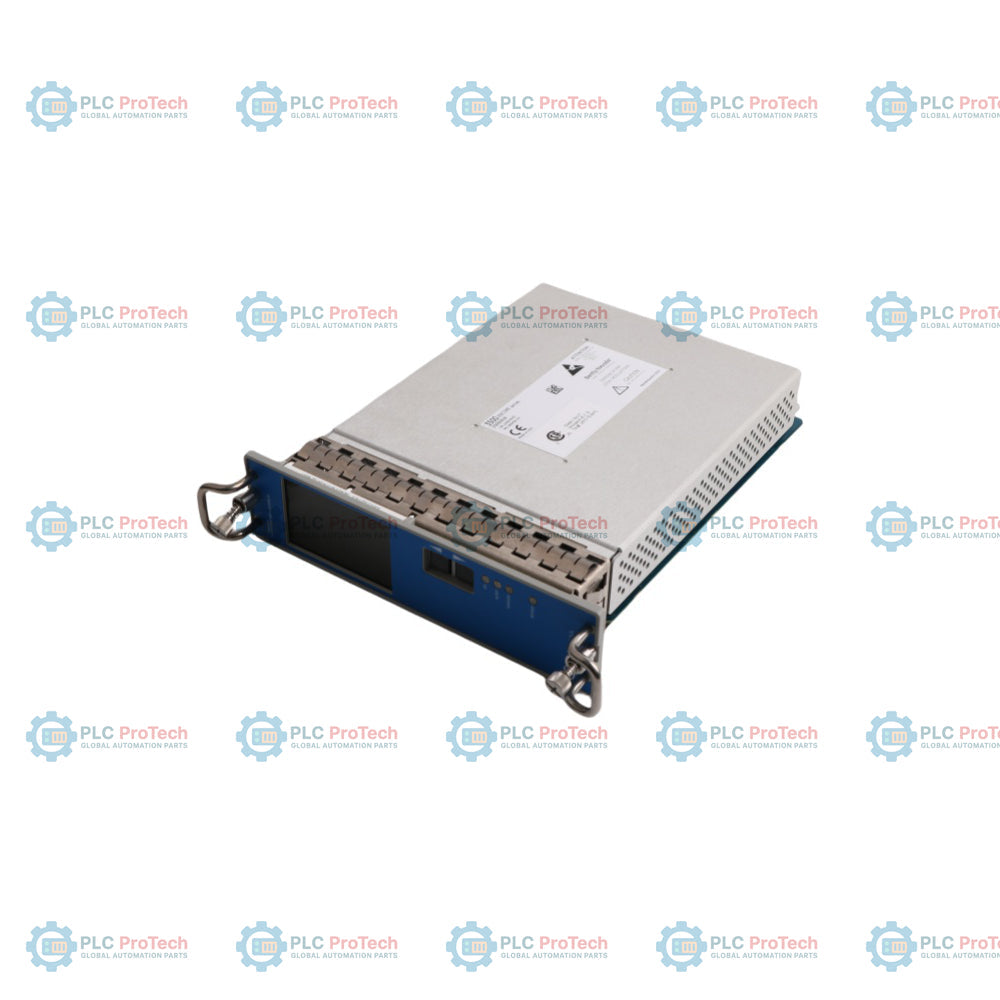

Il 285694-02 (3500/61E) è un modulo di monitoraggio della temperatura a sei canali ad alta precisione, progettato per il sistema di protezione dei macchinari Bently Nevada 3500 ENCORE. Utilizzato principalmente in turbine a gas per impieghi gravosi, turbine a vapore e compressori di grandi dimensioni nei settori della generazione di energia e del petrolio e gas, questo modulo fornisce una protezione fondamentale per gli avvolgimenti dei motori e le temperature dei cuscinetti. Elaborando continuamente i segnali dei rilevatori di temperatura a resistenza (RTD) e confrontandoli con i setpoint di Avviso e Pericolo programmabili dall'utente, il 285694-02 garantisce il rilevamento delle escursioni termiche prima che si verifichi un guasto meccanico catastrofico. La capacità di integrarsi sia negli aggiornamenti dei rack legacy 3300 sia nei rack dei moderni sistemi ENCORE lo rende una soluzione versatile per ridurre i tempi di fermo dell'impianto e prolungare il ciclo di vita degli asset rotanti.

Configurazione tecnica

Il 285694-02 è configurato come monitor RTD non isolato, ottimizzato per il rilevamento termico ad alta densità, in cui sono standard i sensori al platino a 3 o 4 fili.

• Versatilità dei sensori: Supporta RTD al platino da 100 Ohm (alpha = 0.00385 o 0.00392), al nichel da 120 Ohm e al rame da 10 Ohm. L'RTD al platino (0.00385) è lo standard industriale mondiale consigliato per la massima precisione.

• Adattabilità del sistema: In modalità "Aggiornamento rack", si interfaccia con i moduli I/O e i relè esistenti della serie 3300. In modalità "Sistema ENCORE", utilizza moduli relè programmabili tramite logica per l'attivazione degli allarmi.

• Integrità del segnale: Fornisce una sorgente di corrente dedicata da 913 microampere per trasduttore (alimentazione singola per il cablaggio a 4 fili, doppia per quello a 3 fili) per garantire una misurazione stabile della resistenza anche su cavi di notevole lunghezza.

• Visibilità operativa: È dotato di LED sul pannello frontale per indicare lo stato OK, Avviso, Pericolo e Bypass, fornendo un feedback diagnostico locale immediato al personale addetto alla manutenzione.

Specifiche tecniche

Domande frequenti di ingegneria

Come gestisce il 3500/61E le installazioni con "Aggiornamento rack" rispetto alle installazioni "Sistema completo"?

In un aggiornamento rack, il 3500/61E sostituisce il monitor 3300/30 o 3300/35 utilizzando l'I/O e i relè originali del 3300. In un sistema ENCORE completo, utilizza nuovi moduli I/O per la temperatura ENCORE e un modulo relè programmabile per attivare gli allarmi.

È necessaria la calibrazione sul campo per questo modulo?

No. Tutti i parametri di configurazione vengono impostati tramite il software di configurazione del rack 3500. I circuiti interni ad alta precisione del modulo eliminano la necessità di una calibrazione manuale sul campo una volta definiti il tipo e l'intervallo del trasduttore.

Qual è l'impatto di un cortocircuito sulle uscite del registratore?

Il funzionamento del monitor non viene assolutamente influenzato dai cortocircuiti sulle uscite del registratore da 4 a 20 mA. Questo design garantisce che un guasto nella linea di segnale DCS/PLC non comprometta la logica primaria di protezione dei macchinari.

Linee guida per l'installazione e indicazioni per l'ingegneria sul campo

• Precisione del cablaggio RTD: Per le installazioni RTD a 3 fili, assicurarsi che tutti e tre i conduttori abbiano una resistenza quasi identica e siano instradati insieme. Il 285694-02 utilizza due sorgenti di corrente per la compensazione a 3 fili; uno squilibrio significativo nella resistenza dei conduttori introdurrà errori nella misurazione della temperatura, che potrebbero causare interventi intempestivi.

• Considerazioni sulle barriere: Quando si utilizzano barriere di sicurezza intrinseca esterne, tenere presente che il limite inferiore "OK" del sensore è generalmente ristretto a -50 gradi C. Assicurarsi che il software di configurazione 3500 sia regolato per tenere conto della resistenza aggiuntiva delle barriere e mantenere la precisione della misurazione.

• Gestione della logica dei relè: In una configurazione con sistema ENCORE, ricordare che il 3500/61E non dispone di relè integrati. Deve essere associato a un modulo relè 3500. Verificare che lo stato "Bypass" del monitor sia correttamente riportato nella logica di interblocco di sicurezza dell'impianto durante la manutenzione, per evitare il funzionamento alla cieca.

• Buone pratiche per la schermatura: Per ridurre al minimo le interferenze elettromagnetiche (EMI) sui segnali RTD di basso livello, utilizzare cavi schermati a doppino intrecciato. Collegare le schermature esclusivamente alla sbarra di terra del rack 3500 per evitare loop di terra che possono causare "derive" del segnale o attivazioni irregolari degli stati di Avviso/Pericolo.
