Descrizione

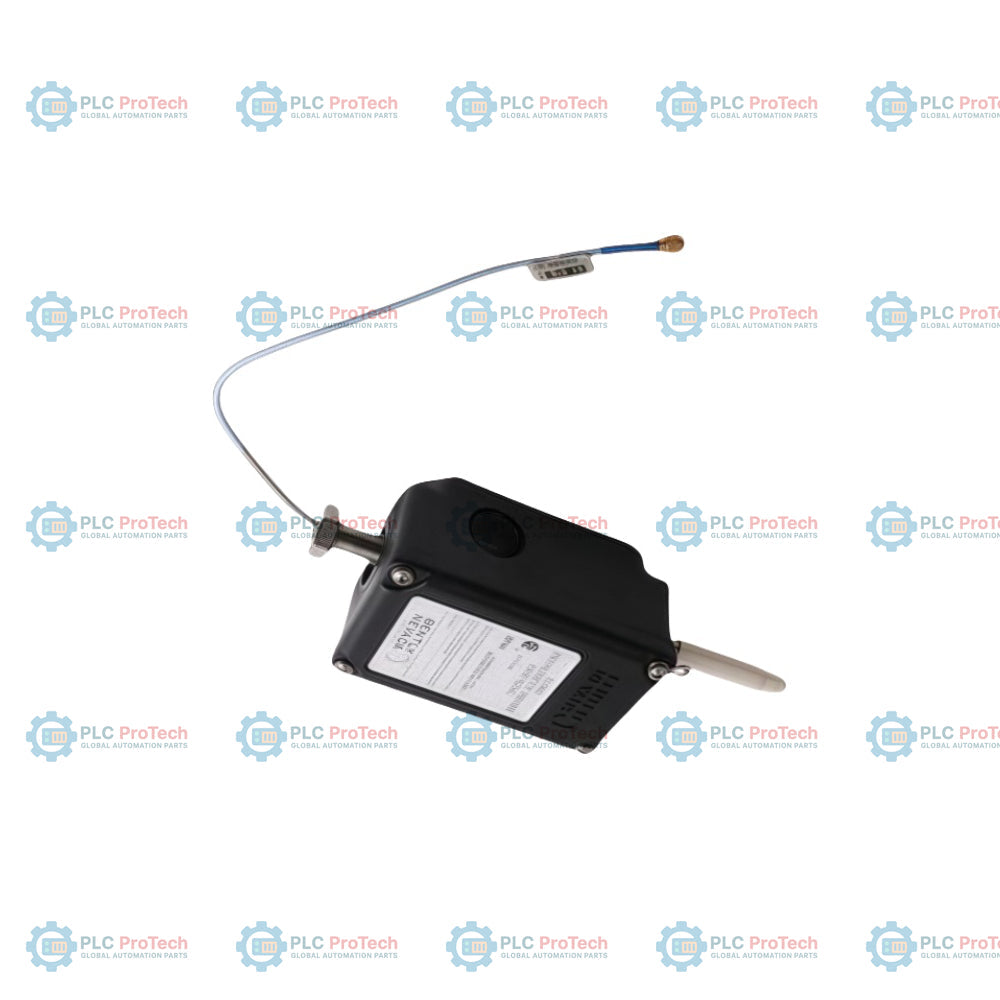

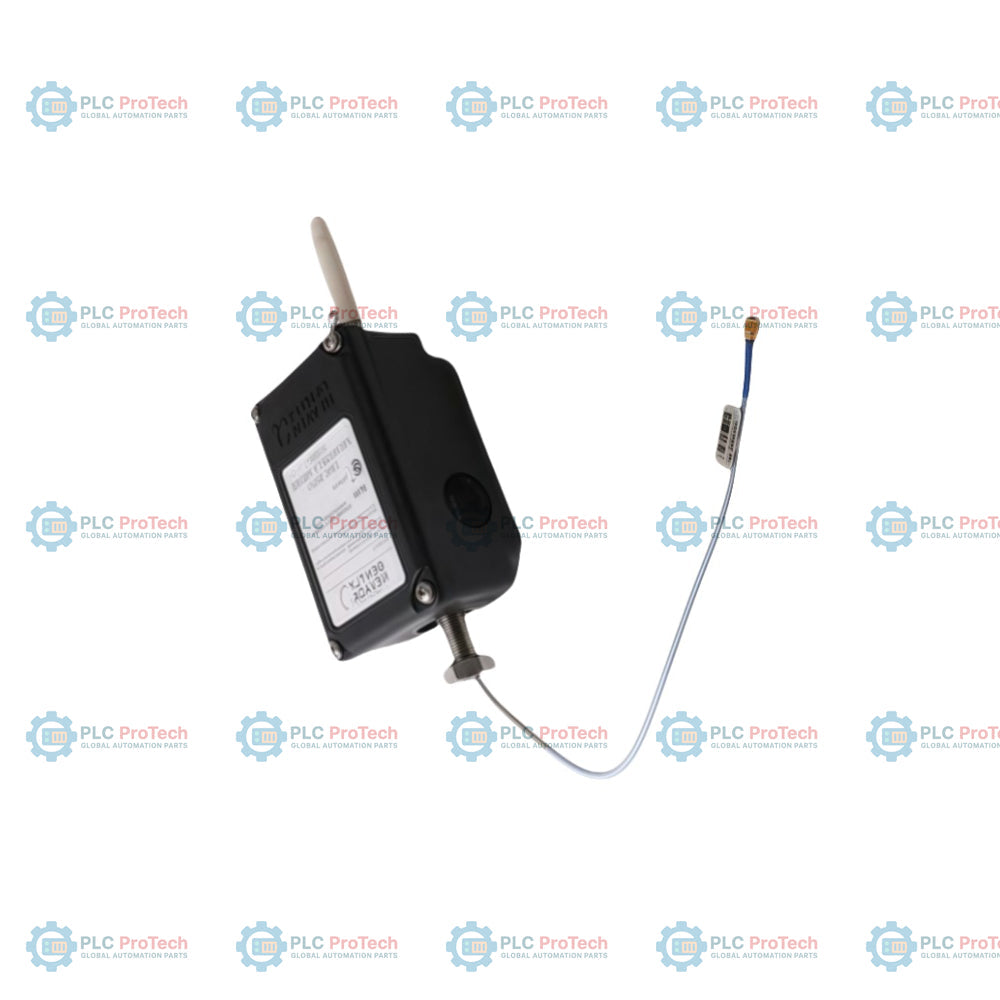

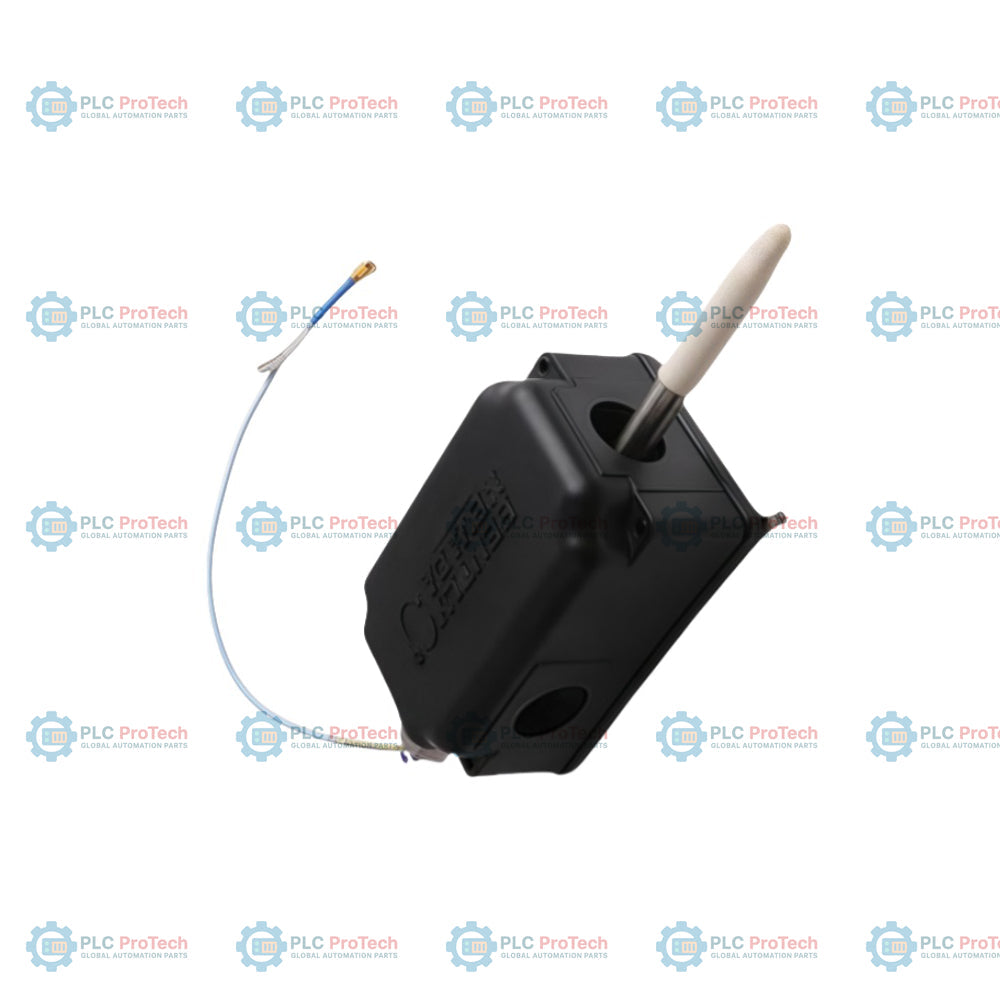

Il 31000-00-00-00-070-03-02 è un gruppo alloggiamento per sonda di prossimità in esecuzione inglese specializzato, progettato per il montaggio di sonde di prossimità a correnti parassite attraverso i carter dei macchinari. Questa configurazione include l’alloggiamento in PPS (solfuro di polifenilene) con una profondità di penetrazione della sonda di 70 mm (opzione 070), due tappi, un raccordo M20, un pressacavo con tenuta (opzione 03) e una filettatura di montaggio 3/4-14 NPT (opzione 02). Questo gruppo alloggiamento fornisce la necessaria protezione meccanica e ambientale per le sonde di prossimità e i relativi cavi di prolunga. Consente l’accesso dall’esterno, facilitando la regolazione del traferro o la sostituzione delle sonde senza richiedere lo smontaggio della macchina. Il gruppo è pienamente conforme allo standard American Petroleum Institute (API) 670 per gli alloggiamenti di sonde di prossimità montati esternamente ed è adatto per misurazioni delle vibrazioni radiali o Keyphasor in ambienti industriali.

Caratteristiche

• Materiale dell’alloggiamento: Solfuro di polifenilene (PPS) ad alta resistenza e resistente alla corrosione, con componenti in acciaio inossidabile.
• Penetrazione della sonda (opzione 070): Configurata per una profondità di penetrazione di 70 mm.
• Filettatura di montaggio (opzione 02): Filettatura di montaggio 3/4-14 NPT.
• Raccordi (opzione 03): Include due tappi, un raccordo M20 e un pressacavo con tenuta per il supporto del cavo della sonda armato.
• Accesso: Facilita la regolazione esterna del traferro e la manutenzione del trasduttore senza smontare il macchinario.
• Conformità API 670: Pienamente conforme agli standard API 670 per gli alloggiamenti di sonde di prossimità montati esternamente.

Applicazioni

• Trasduttori montati radialmente per il monitoraggio delle vibrazioni dei macchinari.
• Applicazioni di misurazione Keyphasor.
• Protezione di macchinari rotanti per l’industria pesante (generazione di energia, petrolio e gas, petrolchimico, acqua, estrazione mineraria).
• Installazioni che richiedono protezione ambientale per i collegamenti delle sonde di prossimità.

Informazioni per l’ordinazione

Opzione	Codice	Descrizione
Numero di parte ordinabile	31000-00-00-00-070-03-02	Gruppo alloggiamento per sonda di prossimità in esecuzione inglese
A - Sonda con connettore	00	Sonda non richiesta
B - Lunghezza del cavo della sonda	00	Cavo della sonda non richiesto
C - Lunghezza dell’adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	070	Penetrazione di 70 mm
E - Raccordi	03	Due tappi, un raccordo M20, un pressacavo con tenuta
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada
Numero di parte	31000-00-00-00-070-03-02
Materiale dell’alloggiamento	Solfuro di polifenilene (PPS) e acciaio inossidabile
Filettatura di montaggio	3/4-14 NPT
Penetrazione della sonda	70 mm
Raccordi	Due tappi, un raccordo M20, un pressacavo con tenuta
Standard API	Conforme ad API 670
Protezione ambientale	Protezione meccanica e ambientale

Linee guida per l’installazione

• Installare il manicotto esterno nel carter della macchina prima di montare l’alloggiamento.
• Il gruppo alloggiamento deve essere installato insieme a un sistema di trasduttori approvato.
• Quando si utilizzano i tappi dei fori, serrare i relativi dadi a 0,5 N-m (5 in-lbs) per garantire una tenuta adeguata.
• Assicurarsi che il carter della macchina sia fissato al cuscinetto quando si utilizza l’alloggiamento per la misurazione delle vibrazioni radiali.
• Consultare la Guida per l’utente 31000 e 32000 (documento 124200) per informazioni dettagliate sul cablaggio e sulle specifiche di coppia di assemblaggio.

Conformità e certificazioni

• Standard API 670 (alloggiamenti di sonde di prossimità montati esternamente)
• Applicazioni in aree pericolose (quando installato con barriere a sicurezza intrinseca e sistemi di trasduttori appropriati)
