Descrizione

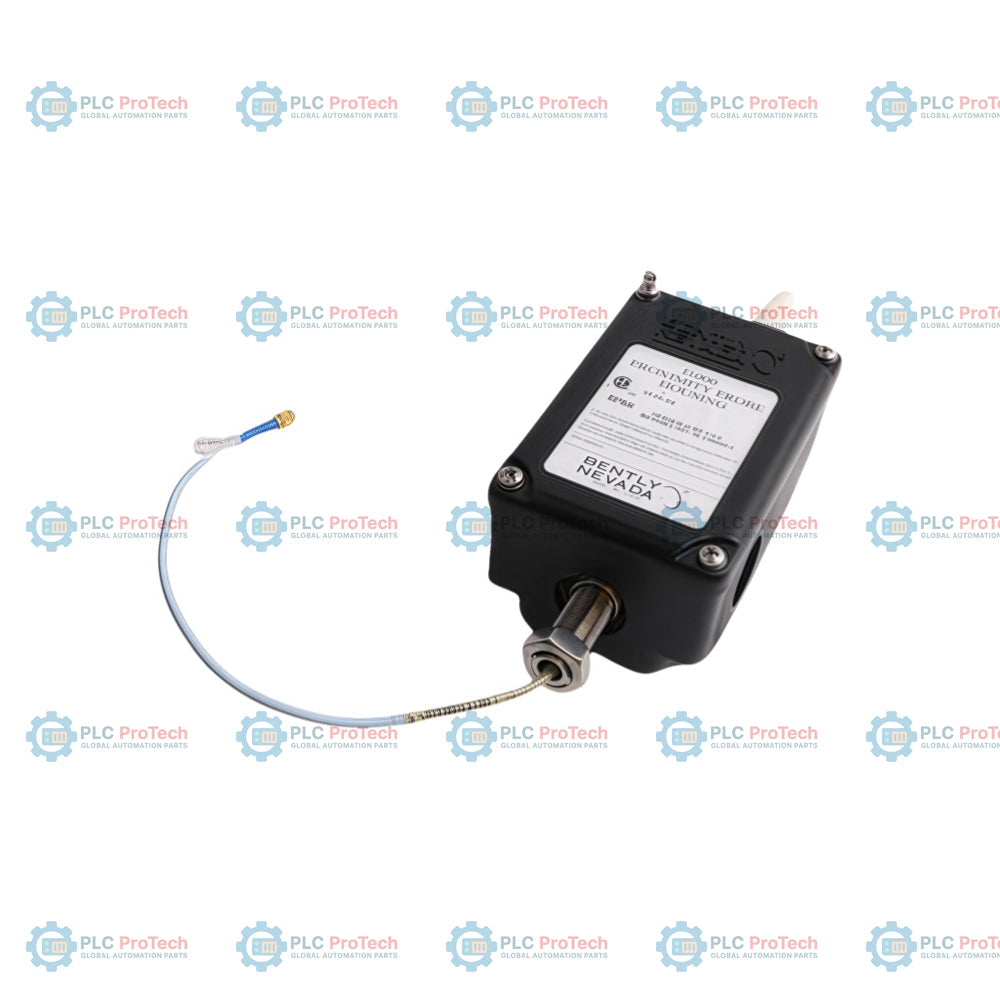

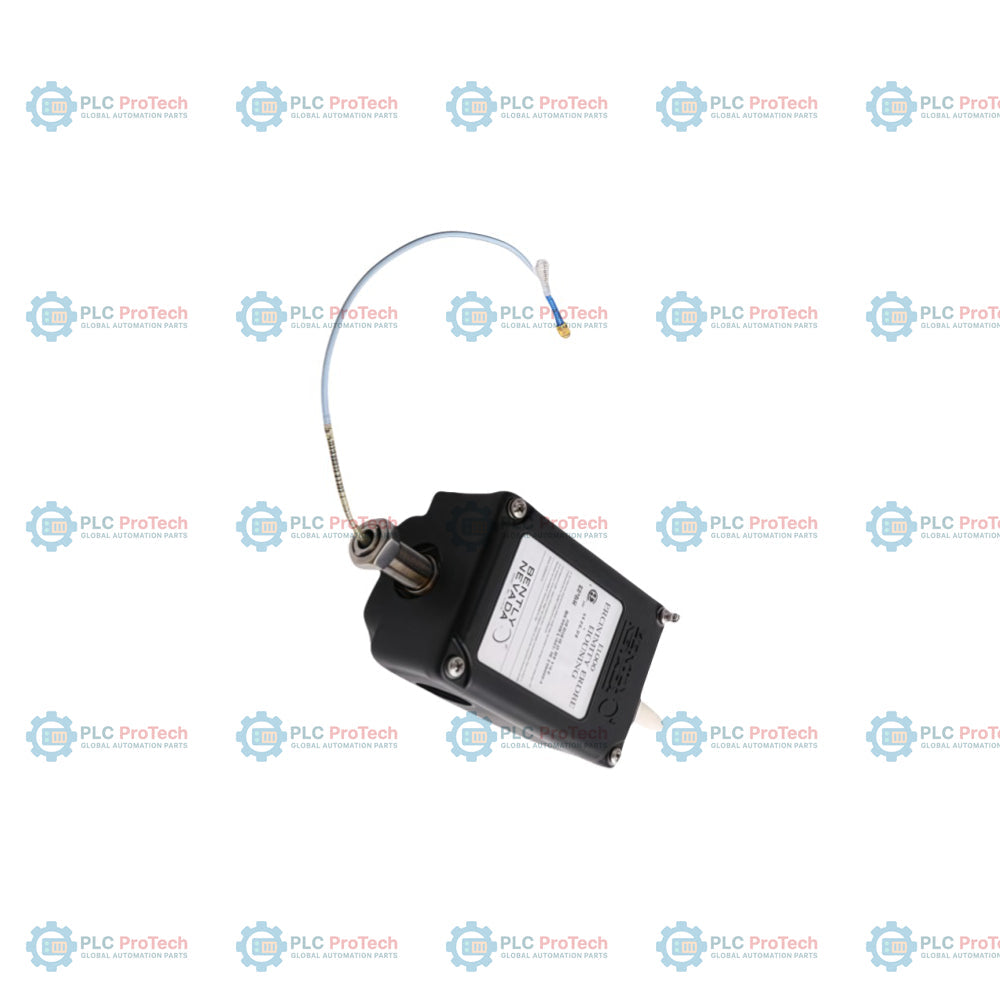

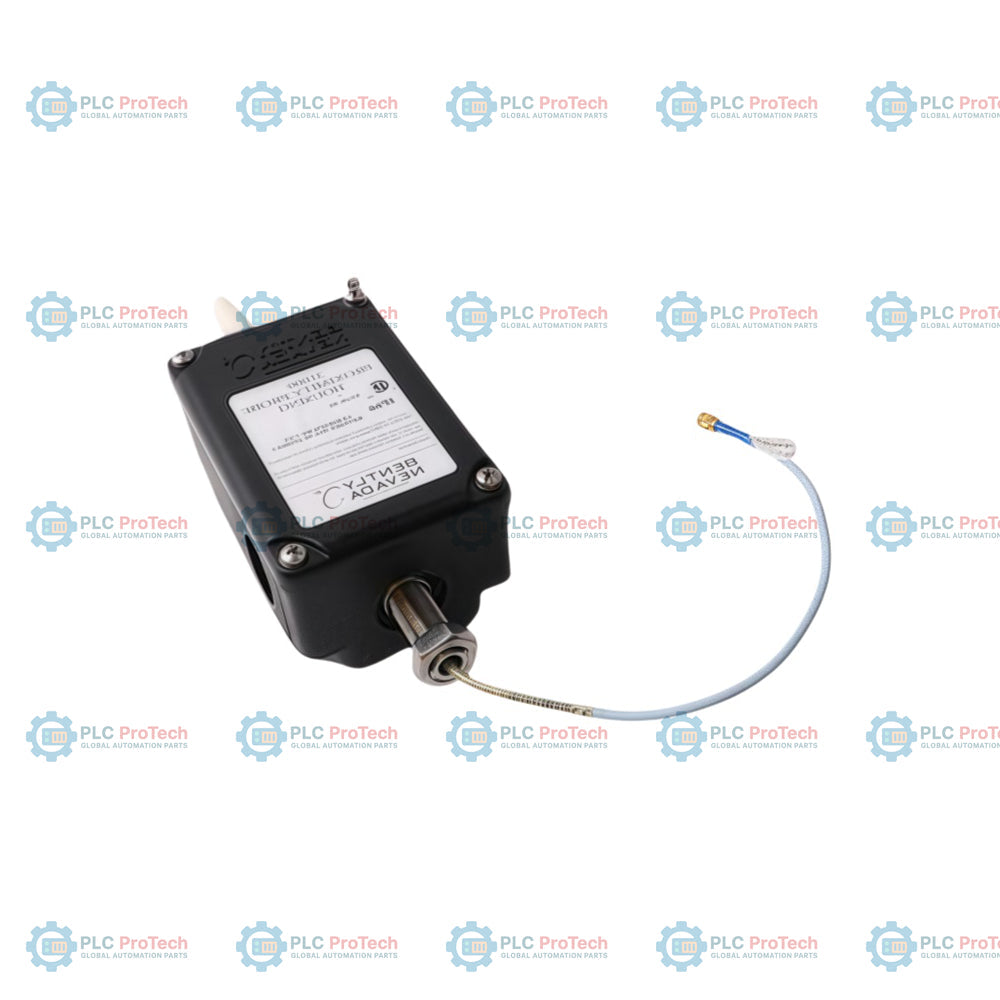

Il 31000-16-05-00-100-03-02 è un gruppo alloggiamento per sonda di prossimità inglese, configurato specificamente con una sonda di prossimità 3300 XL da 8 mm (opzione 16) e un cavo della sonda da 0,5 metri (20 pollici) (opzione 05). Questo gruppo fornisce protezione ambientale e meccanica ai sistemi trasduttore 3300 XL, garantendo l’integrità del collegamento della sonda e della terminazione del cavo negli ambienti con macchinari industriali. Questa unità presenta una lunghezza di penetrazione della sonda di 10,0 pollici (opzione 100) ed è fornita senza adattatore distanziatore (opzione 00). Il gruppo include una filettatura di montaggio 3/4-14 NPT (opzione 02) ed è configurato con due tappi e un raccordo M20, incluso un pressacavo con tenuta per cavi della sonda armati (opzione 03). Progettato per applicazioni industriali standard, questo gruppo alloggiamento garantisce che la sonda di prossimità sia adeguatamente supportata e sigillata contro i contaminanti esterni, facilitando la misurazione accurata delle vibrazioni dell’albero e della posizione assiale.

Caratteristiche

• Configurato per l’integrazione con sonde di prossimità 3300 XL da 8 mm
• Include un cavo della sonda da 0,5 metri (20 pollici)
• Profondità di penetrazione della sonda di 10,0 pollici (opzione 100)
• Due tappi e un raccordo M20 con pressacavo con tenuta per cavi armati
• Filettatura di montaggio 3/4-14 NPT
• Fornisce una protezione ambientale e meccanica essenziale per i componenti del trasduttore

Applicazioni

• Monitoraggio delle vibrazioni dell’albero di macchinari rotanti
• Misurazione della posizione assiale nei settori della generazione di energia e petrolchimico
• Protezione delle apparecchiature per la movimentazione dei fluidi
• Ambienti industriali standard che richiedono la tenuta ambientale per trasduttori di prossimità

Informazioni per l’ordine

Opzione	Codice per questo SKU	Descrizione
Codice prodotto ordinabile	31000-16-05-00-100-03-02	Gruppo alloggiamento per sonda di prossimità inglese 31000
A - Sonda con connettore	16	Sonda 3300 XL da 8 mm
B - Lunghezza del cavo della sonda	05	0,5 m (20 pollici)
C - Lunghezza dell’adattatore distanziatore	00	Nessun adattatore distanziatore
D - Penetrazione della sonda	100	Penetrazione della sonda di 10,0 pollici
E - Raccordi	03	Due tappi, un raccordo M20, un pressacavo con tenuta
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Parametro	Specifica
Produttore	Bently Nevada
Codice prodotto	31000-16-05-00-100-03-02
Tipo di sonda	Sonda di prossimità 3300 XL da 8 mm
Lunghezza del cavo della sonda	0,5 m (20 pollici)
Lunghezza di penetrazione	10,0 pollici (254 mm)
Filettatura di montaggio	3/4-14 NPT
Raccordi	Due tappi, un raccordo M20, un pressacavo con tenuta
Temperatura di esercizio	-51 °C a +177 °C (-60 °F a +351 °F)
Materiale dell’alloggiamento	Polimero (serie 31000 standard)

Linee guida per l’installazione

Assicurarsi che il manicotto esterno sia installato nella carcassa della macchina prima di inserire il manicotto della sonda. Regolare la distanza della sonda secondo le specifiche del sistema trasduttore 3300 XL. Scollegare il cavo della sonda per installare l’alloggiamento sul manicotto esterno, quindi far scorrere il fermo sotto il dado di ritenuta e serrare. Ricollegare il cavo della sonda e assicurarsi che la protezione del connettore sia fissata saldamente. Se vengono utilizzati tappi per fori, serrarli a 0,5 N-m (5 pollici-libbra). Per penetrazioni superiori a 12 pollici (305 mm), si raccomanda un supporto aggiuntivo del manicotto per prevenire la risonanza.

Conformità e certificazioni

Il gruppo alloggiamento della serie 31000 è destinato esclusivamente alla protezione meccanica e ambientale e non è un alloggiamento antideflagrante. Per applicazioni in aree pericolose, assicurarsi della conformità alle normative elettriche locali e alla documentazione associata al sistema trasduttore 3300 XL.
