Panoramica del prodotto

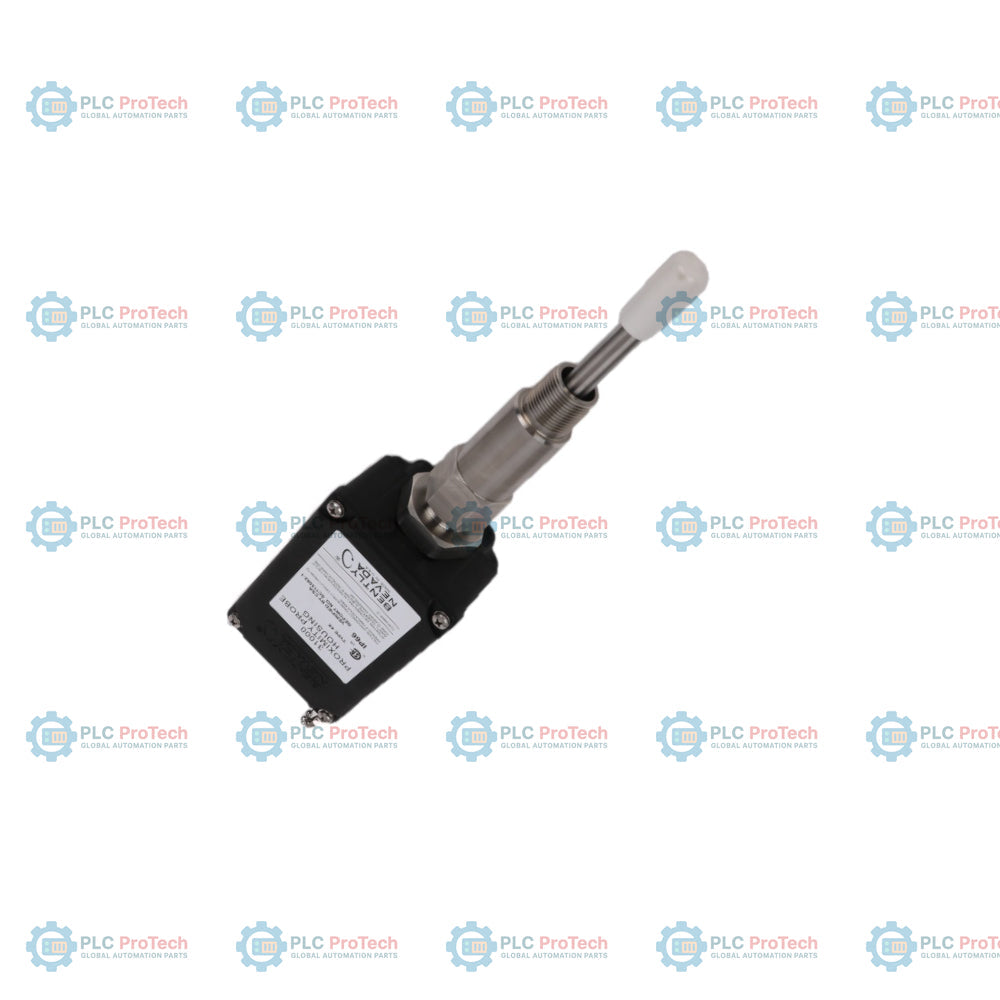

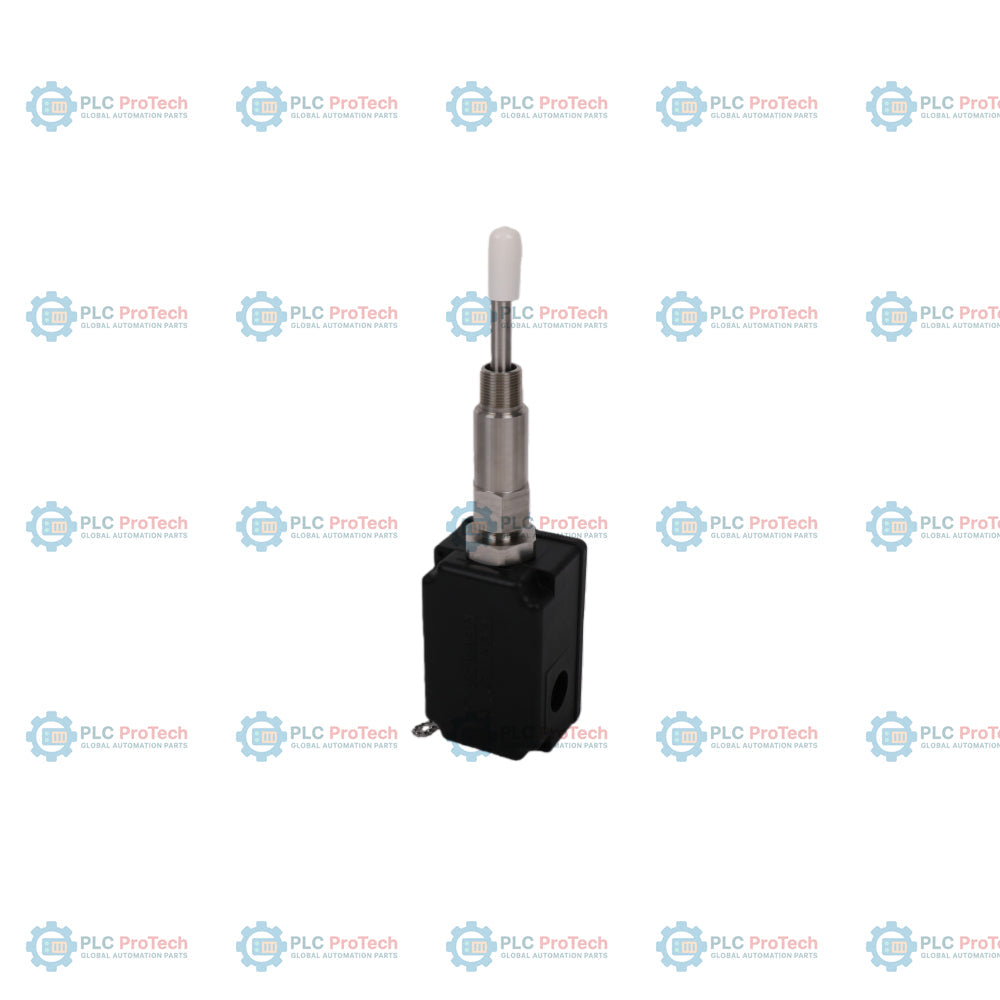

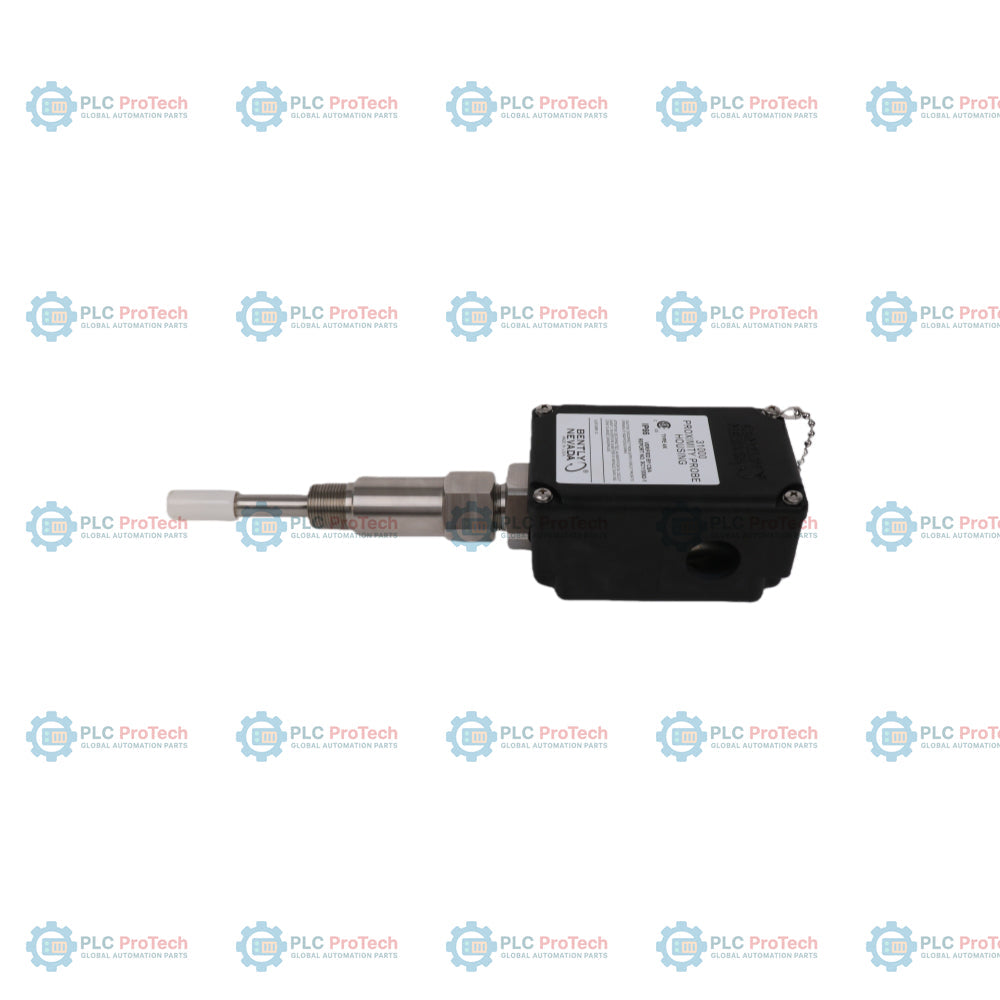

Il 31000-28-05-00-037-03-02 è un gruppo alloggiamento per sonda di prossimità rinforzato, progettato per il montaggio esterno di trasduttori 3300 XL da 8 mm. Questo gruppo è un componente infrastrutturale essenziale nelle raffinerie, nelle centrali termoelettriche e nelle attività minerarie, dove consente di effettuare misurazioni delle vibrazioni radiali o Keyphasor senza dover smontare la macchina. Consentendo l’accesso esterno per la regolazione del traferro e la sostituzione della sonda, la serie 31000 riduce significativamente il MTTR (tempo medio di riparazione) e i tempi di fermo operativo. Realizzato in solfuro di polifenilene (PPS) rinforzato con fibra di vetro ad alta resistenza e acciaio inossidabile, questo alloggiamento è pienamente conforme agli standard API 670 e fornisce una barriera antideflagrante e resistente alla corrosione per le sonde di prossimità negli ambienti industriali più pericolosi e impegnativi.

Decodifica del suffisso

La stringa di configurazione 31000-28-05-00-037-03-02 definisce l’interfaccia meccanica ed elettrica precisa dell’alloggiamento:

• 28 (Sonda con connettore): Include una sonda 3300 XL da 8 mm con molteplici omologazioni internazionali.

• 05 (Lunghezza del cavo della sonda): Dotata di un cavo della sonda da 0,5 metri (20 pollici).

• 00 (Lunghezza dell’adattatore distanziatore): In questa configurazione non viene utilizzato alcun adattatore distanziatore.

• 037 (Opzione di penetrazione della sonda): Specifica una dimensione “D” di 3,7 pollici (94 mm) per la profondità di inserimento della sonda nel carter della macchina.

• 03 (Raccordi): Include un kit completo di raccordi: due tappi, un raccordo 3/4-14 NPT, un riduttore SST (da 3/4-14 a 1/2-14 NPT) e un pressacavo con tenuta e più gommini passacavo.

• 02 (Opzione della filettatura di montaggio): Utilizza una filettatura di montaggio 3/4-14 NPT.

Specifiche tecniche

Domande frequenti di ingegneria sul campo

È possibile utilizzare questo alloggiamento per le misurazioni della posizione della spinta assiale?

Sebbene il 31000 sia lo standard per le vibrazioni radiali, Bently Nevada raccomanda l’alloggiamento 21022 per le misurazioni della posizione assiale con due sonde di prossimità, al fine di garantire il corretto allineamento e la ridondanza necessari per la sicurezza contro la spinta assiale.

Come si comporta il materiale PPS in ambienti chimicamente aggressivi?

Il solfuro di polifenilene (PPS) è un materiale termoplastico avanzato noto per l’eccezionale resistenza alla corrosione. Resiste alla maggior parte delle sostanze chimiche industriali; tuttavia, gli utenti devono monitorare i livelli di pH, poiché valori estremi possono erodere nel tempo la punta della sonda, compromettendo potenzialmente la tenuta a pressione.

L’alloggiamento è progettato per contenere la pressione interna della macchina?

Il 31000 è certificato per NEMA 4X (acqua diretta mediante tubo flessibile) e IP66, ma non è un recipiente classificato per la pressione. Sigilla la pressione differenziale tra la punta della sonda e il corpo dell’alloggiamento tramite O-ring in Viton e Neoprene, ma non è progettato per resistere a pressioni interne elevate della macchina.

Linee guida di ingegneria per l’installazione e la manutenzione

• Prevenzione della risonanza meccanica: Per lunghezze totali del manicotto (dimensioni “C” più “D”) superiori a 12 pollici (305 mm), è necessario installare un supporto aggiuntivo del manicotto vicino alla punta della sonda. La mancata installazione di questo supporto può causare risonanza meccanica, con conseguente rumore del segnale o rottura per fatica del manicotto.

• Requisiti di coppia: Durante l’installazione, il dado di ritenuta deve essere serrato esattamente a 29,4 N-m (260 in-lb). Una coppia corretta garantisce la tenuta ambientale e impedisce che la sonda si sviti a causa delle vibrazioni della macchina.

• Dissipazione elettrostatica nelle aree pericolose: Il materiale dell’alloggiamento in PPS è progettato per dissipare le cariche elettrostatiche in conformità alla norma EN50014. Assicurarsi sempre che il rivestimento di messa a terra sia installato e che l’alloggiamento sia correttamente collegato alla terra della macchina, per prevenire l’accumulo di cariche statiche nelle atmosfere esplosive.

• Ispezione degli O-ring: Durante qualsiasi regolazione della sonda, ispezionare l’O-ring in Neoprene tra il manicotto e l’alloggiamento. Se l’O-ring mostra segni di deformazione permanente da compressione o di degrado chimico, deve essere sostituito per mantenere il grado di protezione ambientale IP66.
