Descrizione

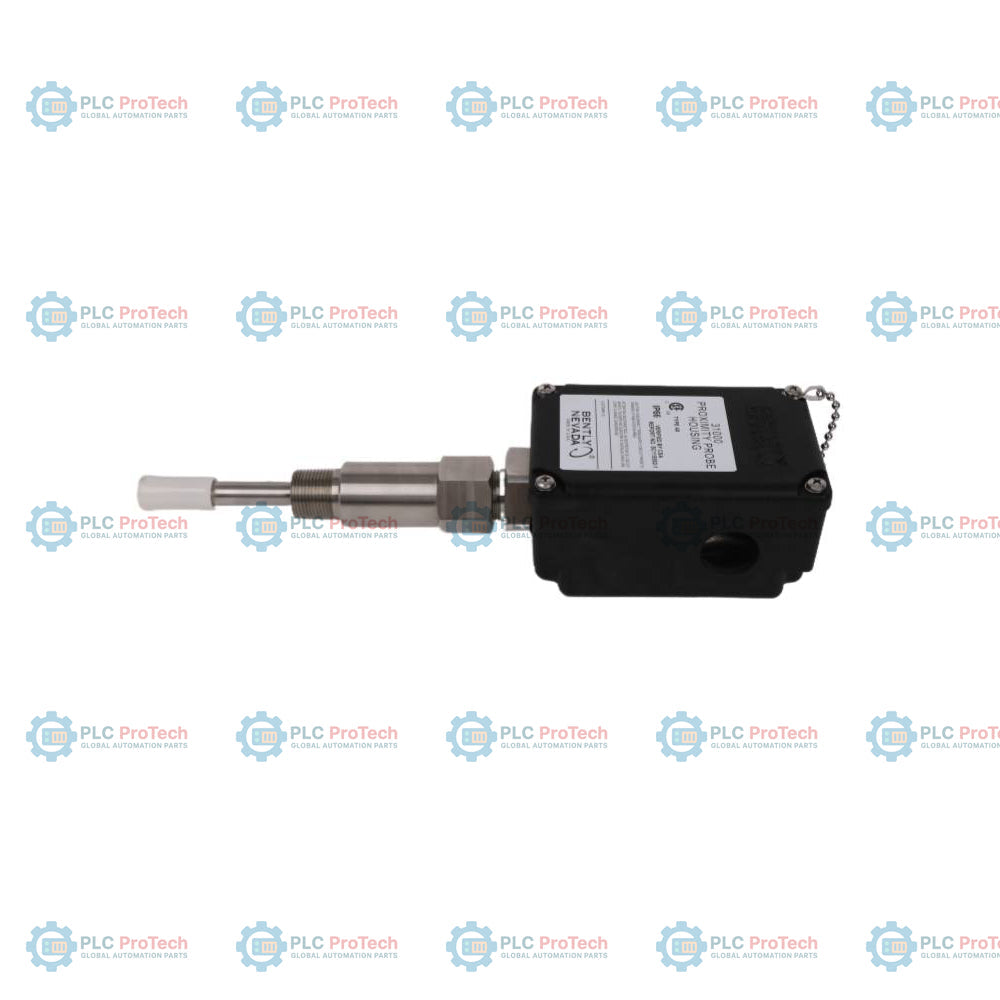

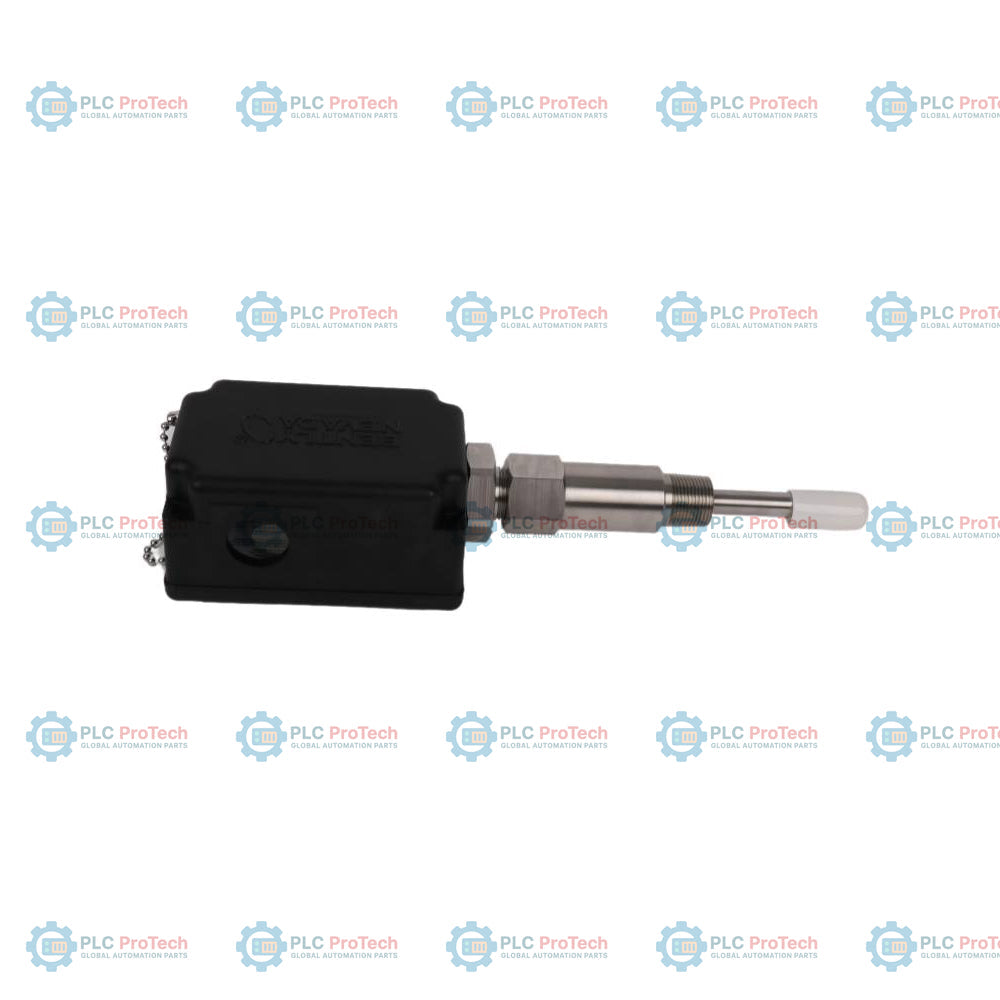

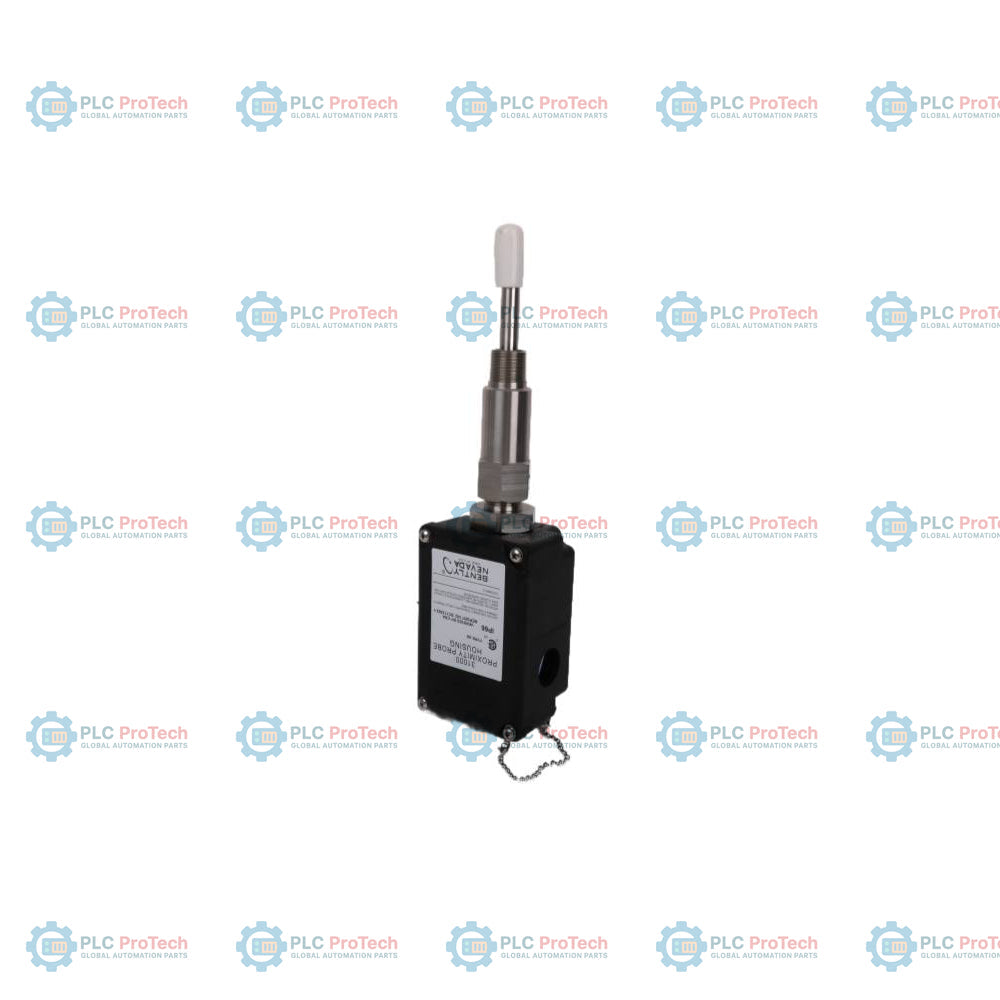

Il 31000-28-05-20-110-00-02 è un gruppo alloggiamento per sonda di prossimità English progettato per il montaggio esterno e sicuro dei trasduttori di prossimità attraverso i carter delle macchine. Questa configurazione specifica include una sonda 3300 XL da 8 mm con protezione del connettore (opzione 28), un cavo della sonda da 0,5 m (20 in) (opzione 05), un adattatore distanziatore da 200 mm (opzione 20) e una penetrazione della sonda di 110 mm (opzione 110). Viene fornita senza raccordi per conduit (opzione 00) e utilizza una filettatura di montaggio 3/4-14 NPT (opzione 02).

L’alloggiamento della serie 31000 è realizzato in solfuro di polifenilene (PPS), un termoplastico ad alta resistenza con eccellente resistenza alla corrosione, ed è completato da componenti in acciaio inossidabile resistente alla corrosione. Questo gruppo è pienamente conforme agli standard API 670 per gli alloggiamenti delle sonde di prossimità montate esternamente. Offre una protezione meccanica e ambientale essenziale per i sistemi di trasduttori, consentendo l’accesso esterno alla sonda e al cavo di prolunga. Questo design permette di eseguire operazioni di manutenzione essenziali, come la regolazione del gap della sonda o la sostituzione, senza dover smontare la macchina.

Caratteristiche

• Opzione 28: Sonda di prossimità 3300 XL da 8 mm preinstallata con protezione del connettore.
• Opzione 05: Cavo integrato della sonda da 0,5 m (20 in) per il collegamento all’interno dell’alloggiamento.
• Opzione 20: Lunghezza dell’adattatore distanziatore di 200 mm.
• Opzione 110: Profondità di penetrazione della sonda di 110 mm.
• Opzione 00: Alloggiamento fornito con due tappi e due rondelle, senza raccordi per conduit.
• Opzione 02: Filettatura di montaggio standard 3/4-14 NPT per un fissaggio sicuro al carter della macchina.
• Conforme ad API 670: Progettato per garantire affidabilità e prestazioni standardizzate nelle applicazioni con macchinari rotanti.

Applicazioni

• Trasduttori montati radialmente per il monitoraggio delle vibrazioni.
• Misurazioni Keyphasor.
• Macchinari rotanti per impieghi gravosi in impianti petrolchimici, di generazione elettrica e nel settore petrolifero e del gas.
• Applicazioni che richiedono accesso esterno per la regolazione del gap della sonda o la sostituzione del sensore.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Assicurarsi che il carter della macchina sia fissato al cuscinetto per ottenere letture accurate delle vibrazioni relative. Durante l’installazione, inserire il manicotto esterno nel carter della macchina, quindi inserire il manicotto della sonda per regolare il gap richiesto. Serrare il dado di ritenuta per fissare il gruppo. Se si utilizzano tappi per foro, serrare i dadi dei tappi a 0,5 N-m (5 in-lbs) per mantenere la tenuta ambientale. Consultare la guida dell’utente per informazioni dettagliate sul montaggio e sulle specifiche di coppia.

Conformità e certificazioni

Conforme agli standard API 670. Compatibile con sistemi di trasduttori a sicurezza intrinseca quando installato con barriere I.S. appropriate.
