Descrizione

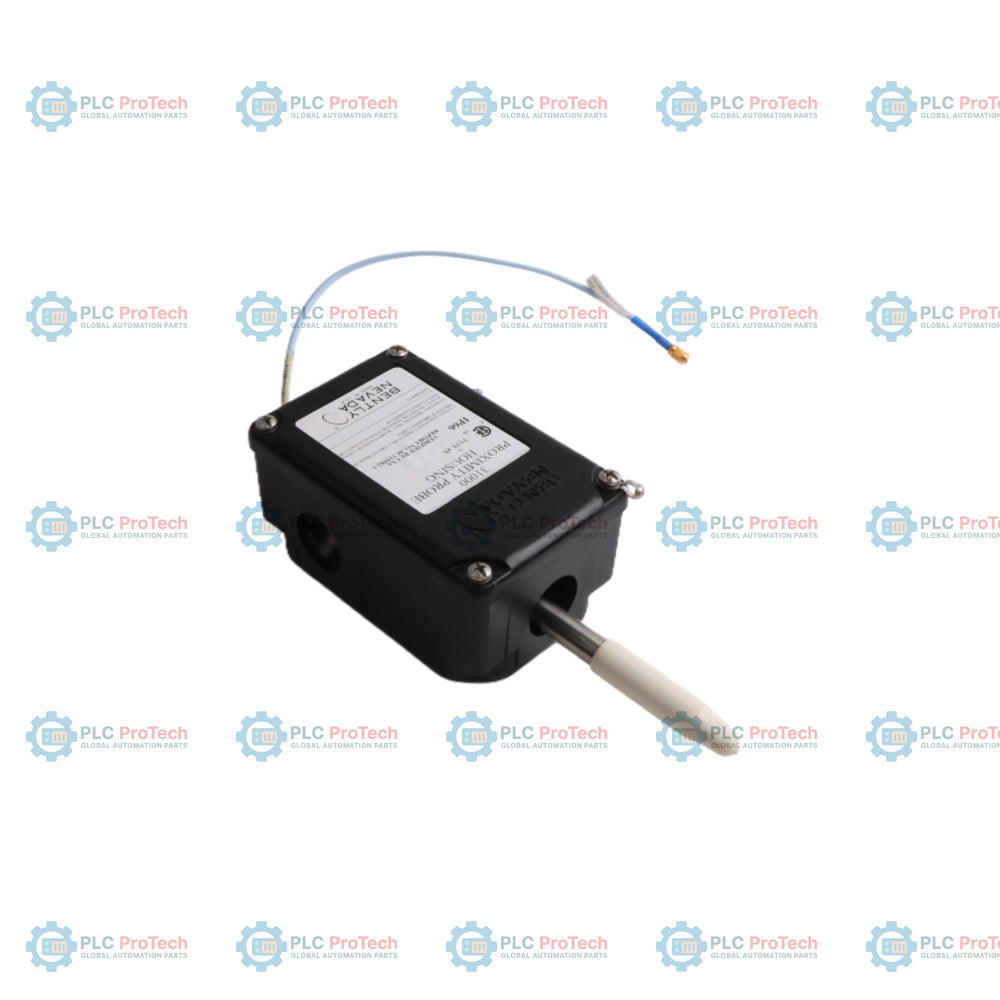

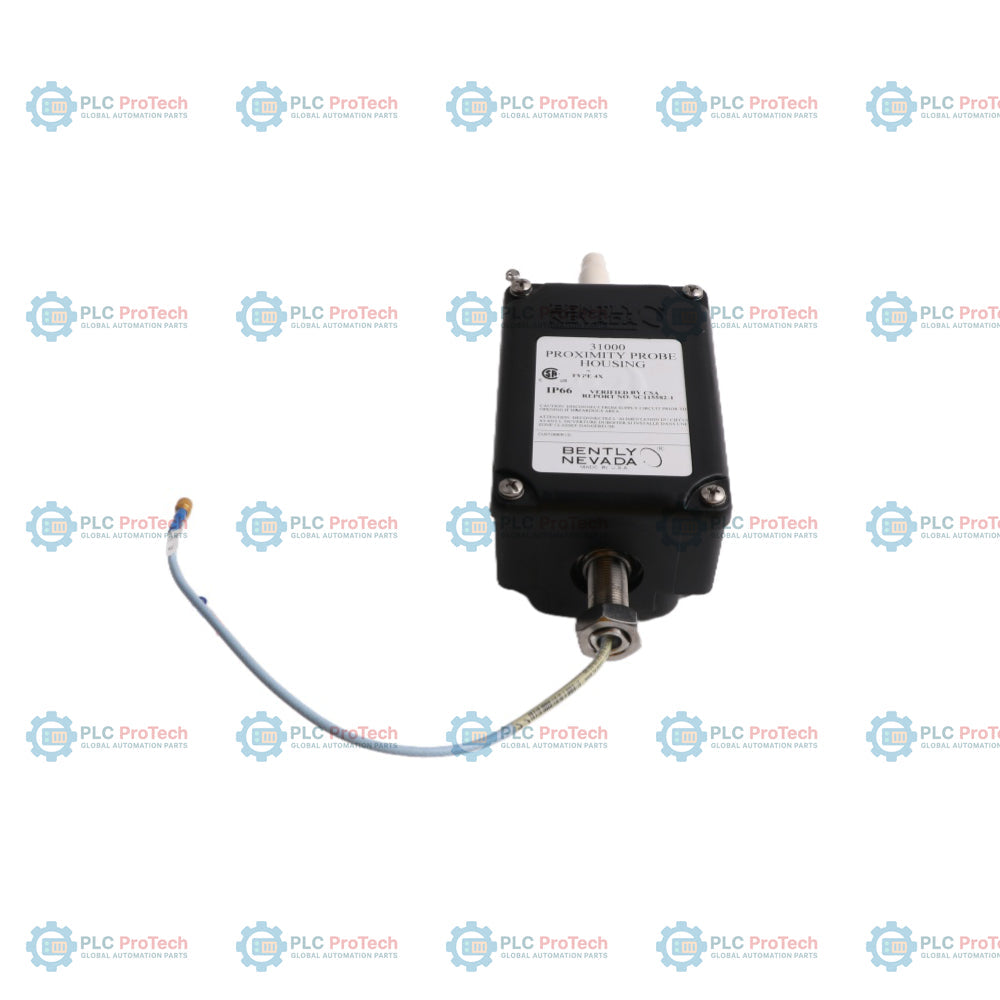

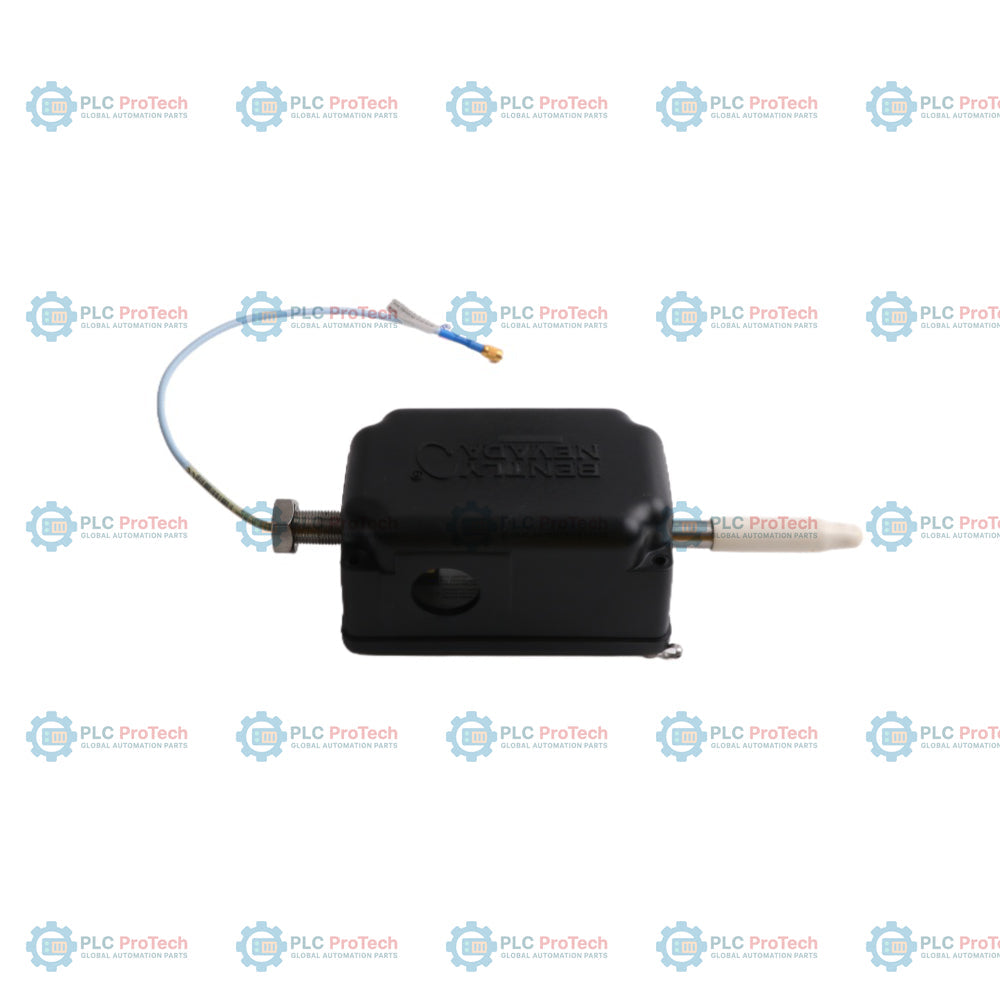

Il 31000-28-10-00-020-03-02 è un gruppo alloggiamento per sonda di prossimità inglese progettato per il sistema trasduttore 3300 XL da 8 mm, dotato di protezione del connettore e cavo sonda da 1,0 m. Questo gruppo consente il montaggio esterno delle sonde di prossimità attraverso la carcassa della macchina, facilitando l’accesso per la manutenzione e la regolazione del traferro o la sostituzione della sonda senza dover smontare la macchina. L’alloggiamento è realizzato in solfuro di polifenilene (PPS) ad alta resistenza e resistente alla corrosione e incorpora componenti in acciaio inossidabile per garantire la protezione ambientale e meccanica del trasduttore installato. Questa configurazione specifica include una profondità di penetrazione della sonda di 2,0 pollici (opzione 020) ed è configurata con due tappi e un raccordo M20 (opzione 03) per la tenuta del cavo, utilizzando una filettatura di montaggio 3/4-14 NPT. Il gruppo è conforme allo standard dell’American Petroleum Institute (API) 670 per gli alloggiamenti esterni delle sonde di prossimità, risultando adatto per applicazioni di misurazione delle vibrazioni radiali e del Keyphasor in ambienti con macchinari rotanti critici.

Caratteristiche

• Sonda di prossimità 3300 XL da 8 mm integrata con protezione del connettore (opzione 28)
• Lunghezza del cavo sonda di 1,0 m (opzione 10)
• Profondità di penetrazione della sonda di 2,0 pollici (opzione 020)
• Alloggiamento in solfuro di polifenilene (PPS) per un’eccellente resistenza alla corrosione
• Configurato con due tappi e un raccordo M20 per la tenuta del cavo (opzione 03)
• Filettatura di montaggio 3/4-14 NPT (opzione 02)
• Il design ad accesso esterno riduce i tempi di fermo per la regolazione o la sostituzione della sonda

Applicazioni

• Monitoraggio delle vibrazioni radiali su macchinari rotanti
• Misurazione del Keyphasor per il riferimento di fase
• Applicazioni che richiedono un alloggiamento esterno conforme ad API 670
• Ambienti industriali, inclusi i settori del petrolio e del gas, della generazione elettrica e petrolchimico

Informazioni per l’ordine

Opzione	Codice di questo SKU	Descrizione
Codice prodotto ordinabile	31000-28-10-00-020-03-02	Gruppo alloggiamento per sonda di prossimità inglese
A - Sonda con connettore	28	Sonda 3300 XL da 8 mm con protezione del connettore
B - Lunghezza del cavo sonda	10	1,0 m (39 pollici)
C - Lunghezza dell’adattatore distanziatore	00	Nessun adattatore distanziatore
D - Opzione di penetrazione della sonda	020	Profondità di penetrazione di 2,0 pollici
E - Raccordi	03	Due tappi, un raccordo M20
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Codice prodotto	31000-28-10-00-020-03-02
Materiale dell’alloggiamento	Solfuro di polifenilene (PPS)
Compatibilità della sonda	3300 XL da 8 mm
Penetrazione della sonda	2,0 pollici (50,8 mm)
Filettatura di montaggio	3/4-14 NPT
Raccordi per conduit/cavo	Due tappi, un raccordo M20
Approvazione dell’ente	Conforme ad API 670

Linee guida per l’installazione

• Installare il manicotto esterno nella carcassa della macchina prima di montare l’alloggiamento.
• Assicurarsi che l’alloggiamento sia configurato con i raccordi corretti per i requisiti del cablaggio; utilizzare i tappi forniti per sigillare le porte inutilizzate.
• Durante la misurazione delle vibrazioni radiali, assicurarsi che la carcassa della macchina sia fissata saldamente al cuscinetto per mantenere un segnale di vibrazione relativo accurato.
• Serrare i dadi dei tappi dei fori a 0,5 N-m (5 pollici-libbra) durante l’installazione.
• Per profondità di penetrazione inferiori a 1,0 pollice, eseguire se necessario una svasatura nella carcassa della macchina per ridurre al minimo gli effetti della vista posteriore o laterale.

Conformità e certificazioni

• Standard API 670 (alloggiamenti esterni per sonde di prossimità)
