Descrizione

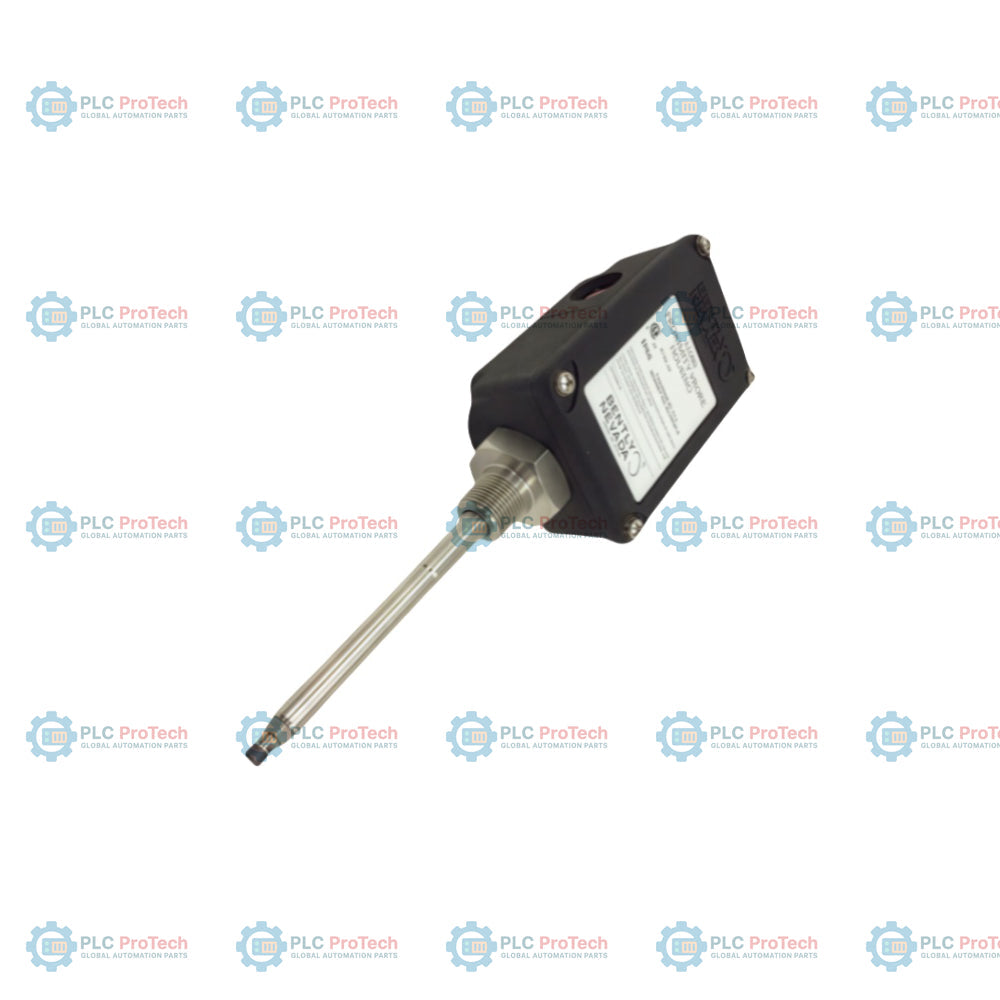

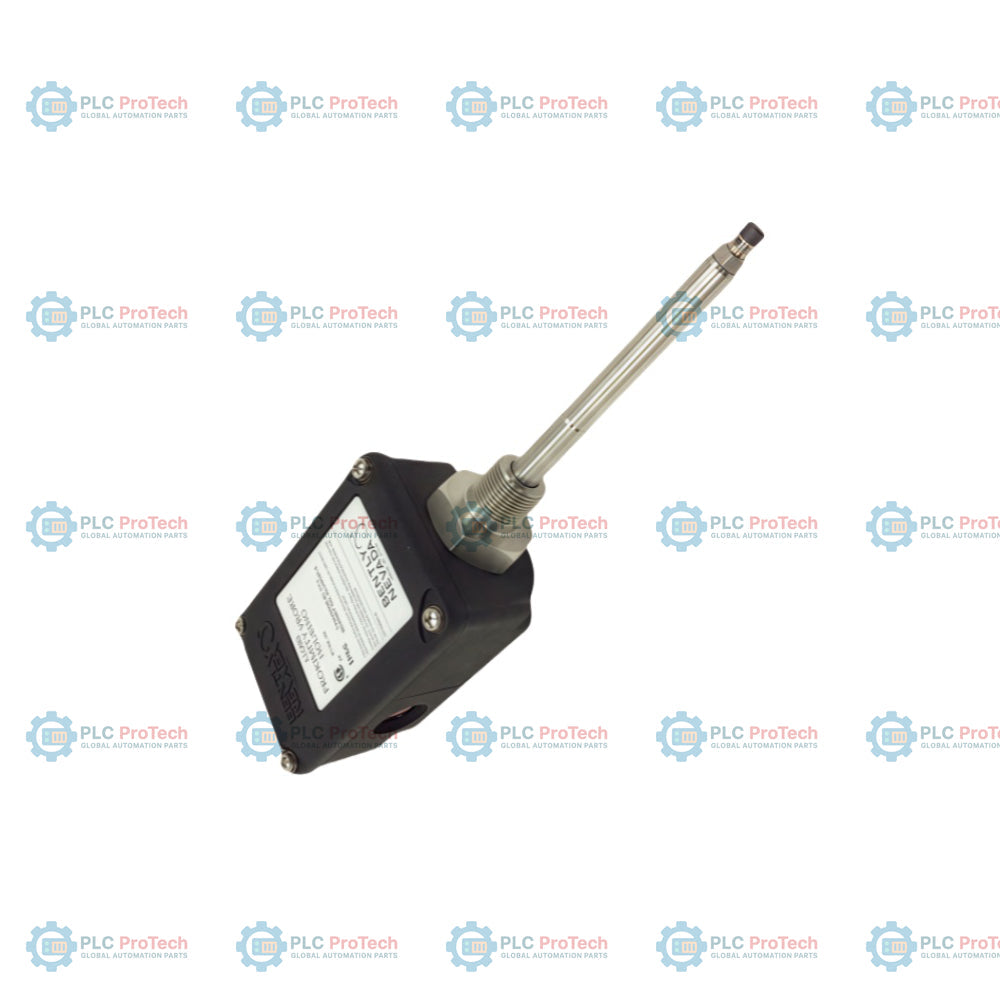

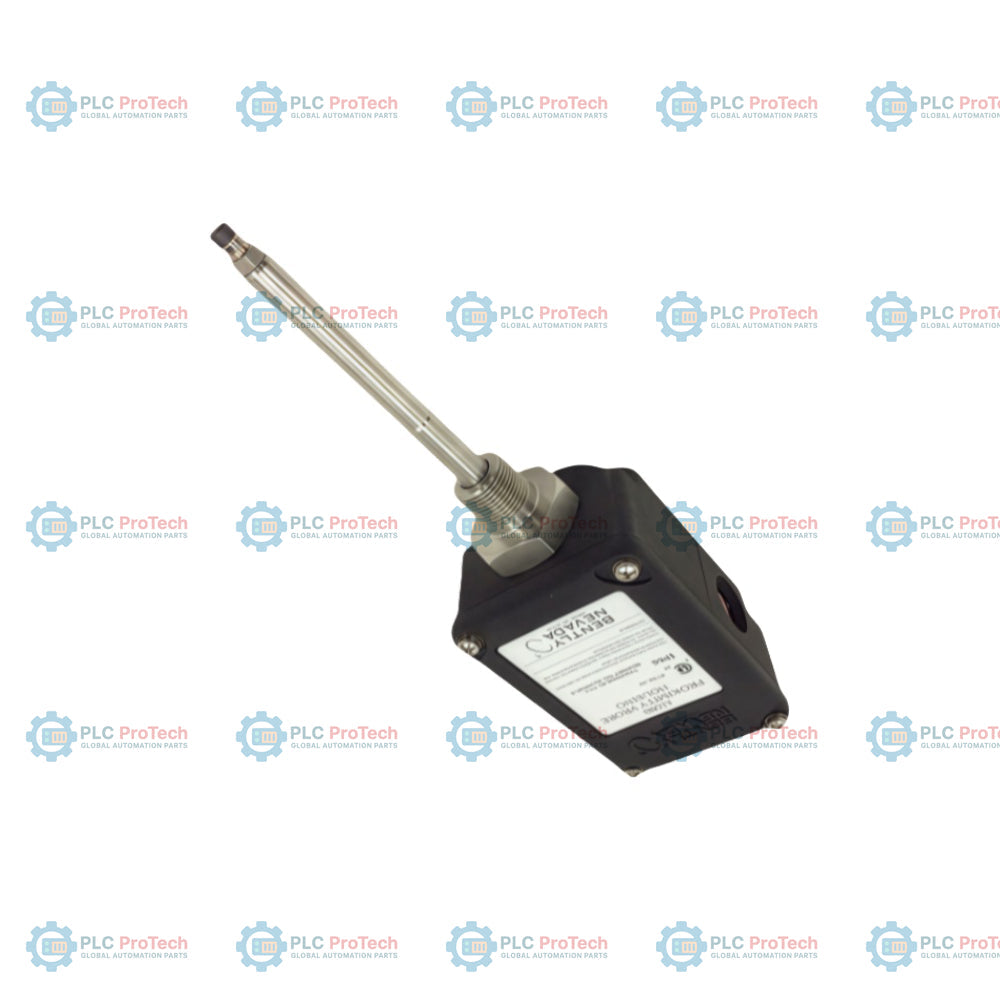

Il 31000-28-10-00-087-03-02 è un gruppo alloggiamento per sonda di prossimità in inglese, progettato per il monitoraggio di macchinari industriali, nello specifico per sonde 3300 XL da 8 mm. Questa configurazione include una sonda da 8 mm con protezione del connettore (opzione 28), un cavo della sonda da 1,0 m (opzione 10) e una lunghezza di penetrazione della sonda di 8,7 pollici (opzione 087). Il gruppo offre protezione meccanica e ambientale alla sonda e al relativo cavo di prolunga, consentendo la regolazione del traferro o la sostituzione della sonda senza dover smontare la macchina. Realizzato in solfuro di polifenilene (PPS), questo alloggiamento in materiale termoplastico ad alta resistenza offre un’elevata resistenza alla corrosione, mentre i componenti in acciaio inossidabile ne garantiscono la durata in ambienti gravosi. Il gruppo è pienamente conforme agli standard API 670 per gli alloggiamenti di sonde di prossimità montati esternamente ed è adatto all’uso in applicazioni di misurazione delle vibrazioni radiali e Keyphasor se utilizzato con un sistema trasduttore approvato.

Caratteristiche

• Sonda 3300 XL da 8 mm (opzione 28): Include una protezione del connettore per una maggiore sicurezza del collegamento del cavo.
• Cavo della sonda da 1,0 m (opzione 10): Lunghezza standard del cavo per l’integrazione diretta nelle catene di monitoraggio del sistema.
• Lunghezza di penetrazione della sonda (opzione 087): Impostata con precisione su 8,7 pollici (circa 221 mm) per un’installazione accurata.
• Raccordi per conduit (opzione 03): Configurati con due tappi e un raccordo M20.
• Filettatura di montaggio (opzione 02): Presenta una filettatura di montaggio 3/4-14 NPT.
• Composizione del materiale: Alloggiamento in PPS ad alta resistenza con elementi in acciaio inossidabile resistente alla corrosione.
• Conformità: Pienamente conforme allo standard API 670 per gli alloggiamenti di sonde di prossimità montati esternamente.

Applicazioni

L’alloggiamento per sonda di prossimità della serie 31000 viene utilizzato per il montaggio di sonde di prossimità attraverso i carter delle macchine, in genere per misurazioni delle vibrazioni radiali o Keyphasor. È ampiamente utilizzato in settori quali:

• Generazione di energia
• Trattamento di petrolio e gas
• Petrolchimico e raffinazione
• Protezione dei macchinari rotanti

Informazioni per l’ordine

Opzione	Codice	Descrizione
Numero di parte ordinabile	31000-28-10-00-087-03-02	Gruppo alloggiamento per sonda di prossimità in inglese
A - Sonda/Connettore	28	Sonda 3300 XL da 8 mm con protezione del connettore
B - Lunghezza del cavo della sonda	10	Cavo da 1,0 m (39 pollici)
C - Adattatore distanziatore	00	Non richiesto
D - Penetrazione della sonda	087	Profondità di penetrazione di 8,7 pollici (circa 221 mm)
E - Raccordi	03	Due tappi, un raccordo M20
F - Filettatura di montaggio	02	3/4-14 NPT

Specifiche tecniche

Parametro	Specifiche
Produttore	Bently Nevada
Modello	31000
Numero di parte	31000-28-10-00-087-03-02
Materiale dell’alloggiamento	Solfuro di polifenilene (PPS)
Materiale della ferramenta	Acciaio inossidabile
Filettatura di montaggio	3/4-14 NPT
Conformità	Standard API 670
Compatibilità della sonda	Sonda di prossimità 3300 XL da 8 mm

Linee guida per l’installazione

• Assicurarsi che il carter della macchina sia fissato correttamente al cuscinetto per mantenere un segnale di vibrazione relativo accurato.
• Durante l’installazione, montare prima il manicotto esterno nel carter della macchina, quindi inserire il manicotto della sonda e regolare il traferro della sonda.
• Utilizzare la protezione del connettore quando si collega il cavo della sonda, per garantire una tenuta sicura e protetta.
• Serrare i dadi dei tappi dei fori a 0,5 N-m (5 pollici-libbra) quando le porte inutilizzate sono tappate.
• Per lunghezze di penetrazione superiori a 12 pollici (305 mm), fornire un supporto aggiuntivo al manicotto vicino alla sonda per prevenire la risonanza.
