Descrizione

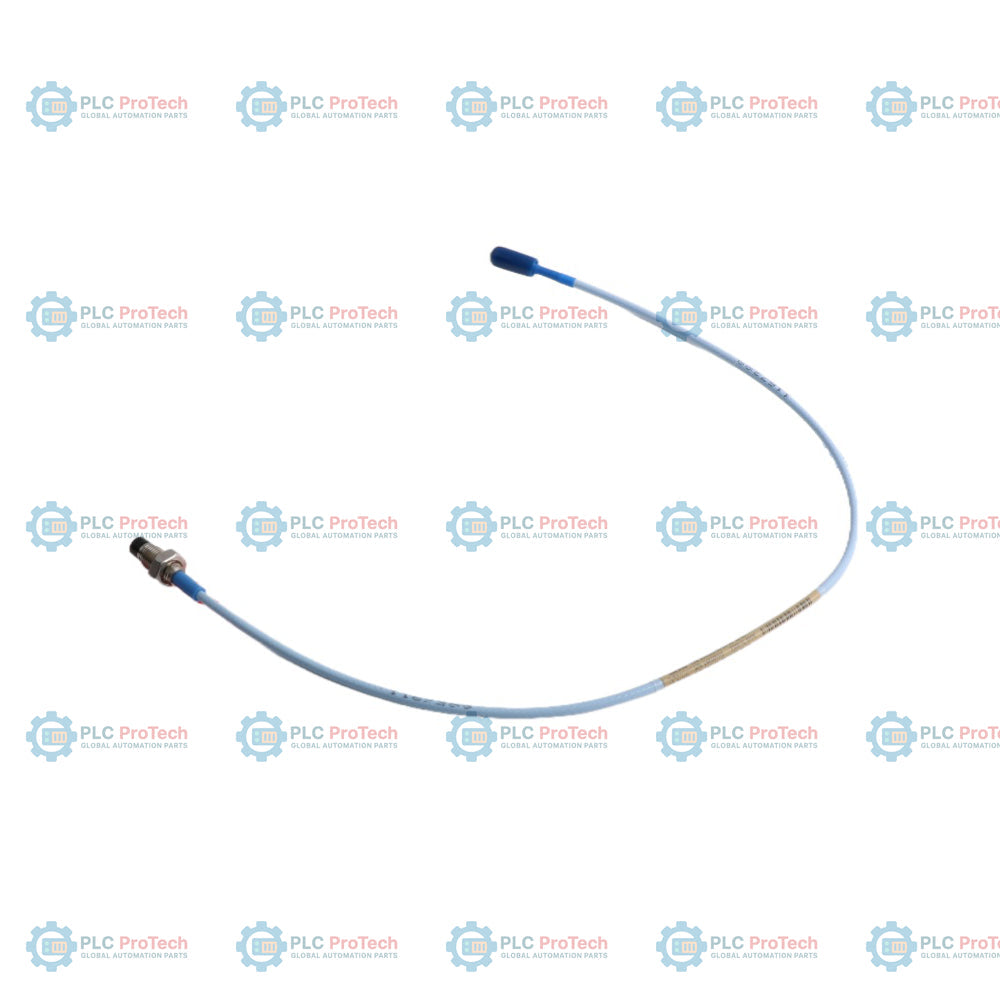

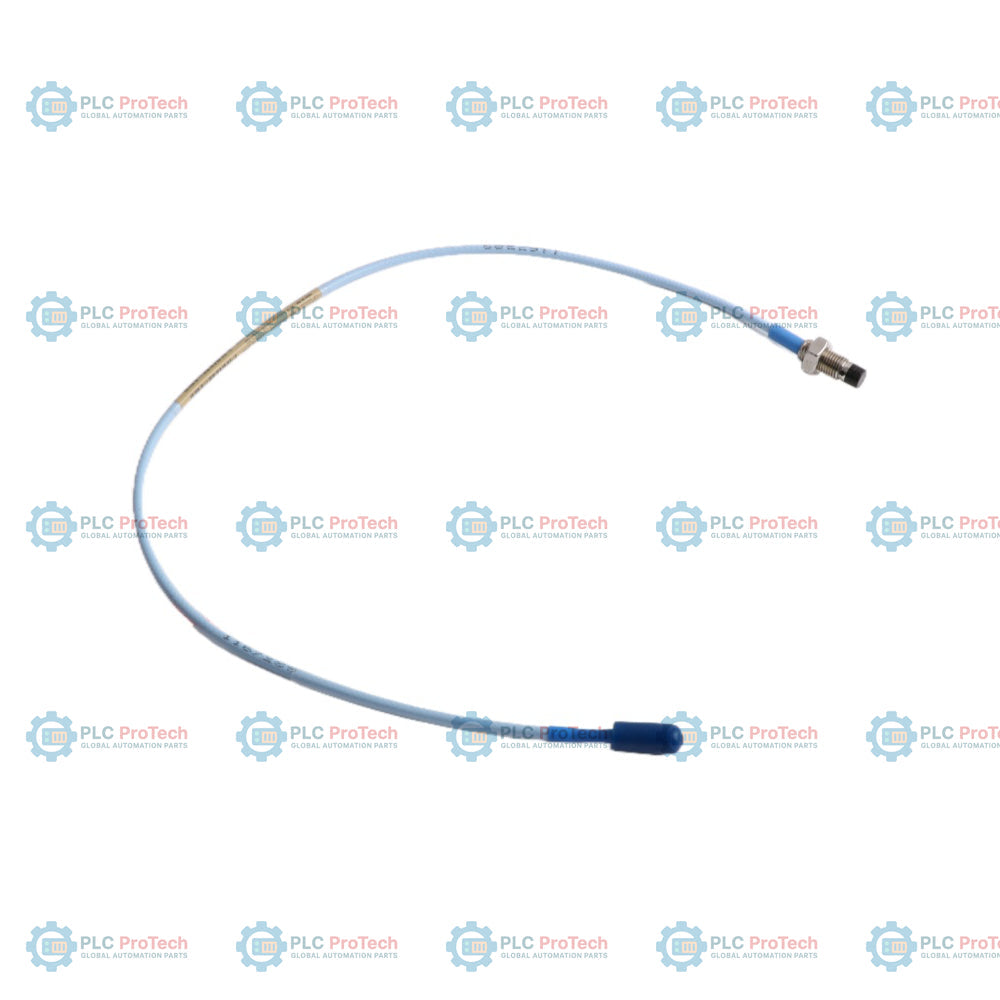

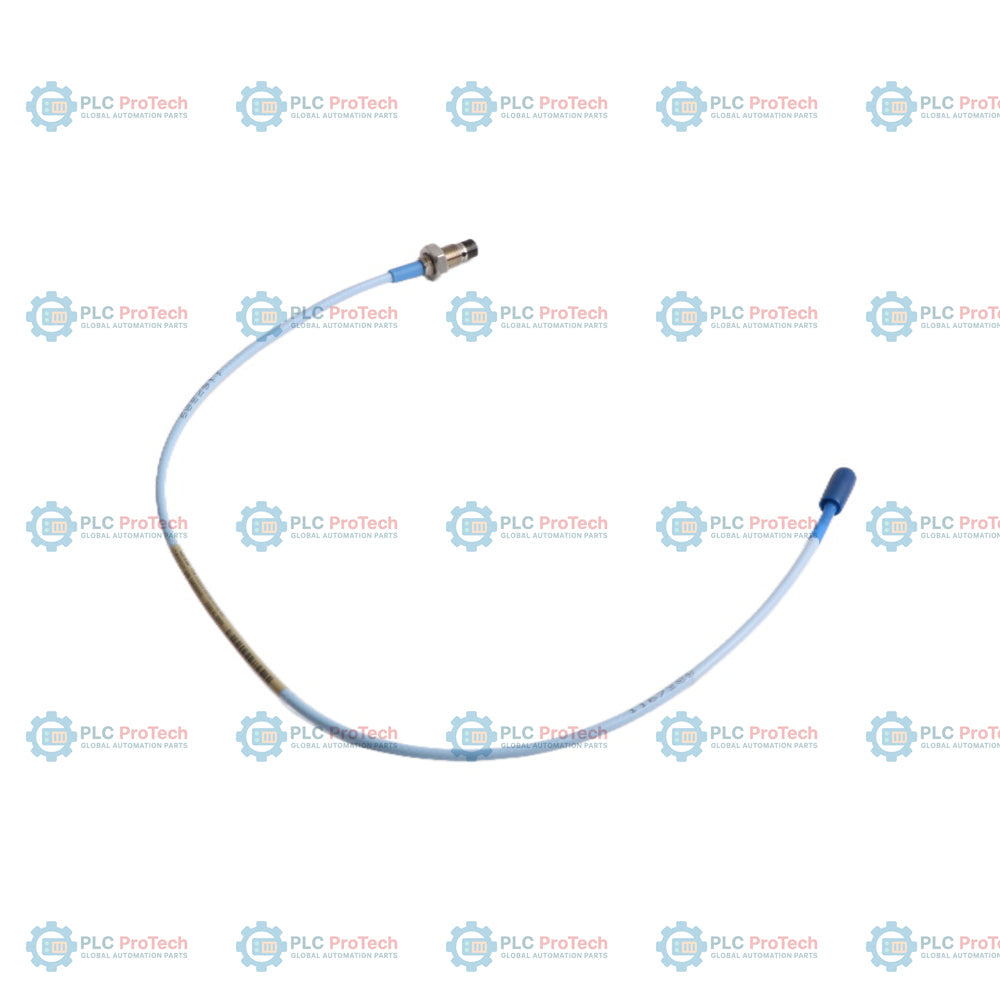

Il Bently Nevada 330101-00-08-05-02-00 è una configurazione di sonda di prossimità da 8 mm non corazzata appartenente al sistema di trasduttori di prossimità 3300 XL. Progettata per misurazioni affidabili e senza contatto delle vibrazioni e della posizione dell'albero, questa variante specifica presenta un corpo completamente filettato in acciaio inossidabile 3/8-24 UNF, con 0,0 pollici di lunghezza non filettata (Segmento A: 00), e una lunghezza complessiva compatta del corpo di 0,8 pollici (Segmento B: 08). Questo design offre la massima flessibilità nella profondità di installazione all'interno degli alloggiamenti dei cuscinetti e dei carter delle macchine con spazio limitato. È dotata di un cavo coassiale standard integrato da 0,5 metri (1,6 piedi), (Segmento C: 05), terminato con un connettore coassiale miniaturizzato ClickLoc (Segmento D: 02), senza protezione del connettore. Come configurazione standard di livello industriale, è specificata per applicazioni in cui non sono richieste approvazioni per aree pericolose (Segmento E: 00).

Questa sonda di prossimità a correnti parassite funziona perfettamente all'interno di una catena di monitoraggio 3300 XL, abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga standard, per fornire letture altamente accurate dello spostamento degli alberi rotanti. È un componente essenziale dei sistemi di protezione dei macchinari (TSI) e trasmette con precisione il movimento dinamico e il feedback di posizione per monitorare le vibrazioni dell'albero, la posizione della spinta assiale e i giochi dei cuscinetti a film d'olio.

Caratteristiche

• Principio di funzionamento a correnti parassite per la misurazione senza contatto e ad alta precisione dello spostamento e delle vibrazioni.
• Corpo della sonda completamente filettato con 0,0 pollici di lunghezza non filettata, per consentire la massima regolazione del posizionamento durante il montaggio.
• Corpo corto in acciaio inossidabile, con lunghezza complessiva di 0,8 pollici, ottimizzato per spazi ridotti o profondità limitate.
• Cavo coassiale standard integrato da 0,5 metri, progettato per garantire un'elevata affidabilità del segnale.
• Connettore coassiale miniaturizzato ClickLoc per un collegamento rapido e sicuro ai cavi di prolunga.
• Eccellente stabilità termica con un ampio intervallo di temperatura operativa, da -52 degC a +177 degC.
• Compatibile con i sensori Proximitor Bently Nevada 3300 XL da 8 mm e i sistemi di monitoraggio 3500.

Applicazioni

Questa sonda di prossimità viene generalmente impiegata su macchinari rotanti critici nei settori della generazione elettrica, del petrolio e del gas, della petrolchimica e della lavorazione industriale pesante. Le applicazioni specifiche includono:

• Monitoraggio delle vibrazioni dell'albero e del movimento dinamico radiale di turbine a vapore e a gas.
• Misurazioni dello spostamento assiale (spinta) dei rotori di turbine, compressori e pompe.
• Controlli del gioco dei cuscinetti a film fluido e valutazioni dello spessore del film d'olio.
• Keyphasor e misurazione della velocità su alberi industriali ad alta velocità.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Per garantire prestazioni corrette ed evitare danni ai macchinari durante il funzionamento, attenersi alle seguenti linee guida ingegneristiche:

• Fissare saldamente la sonda utilizzando una porta filettata o una staffa di montaggio appropriata. Utilizzare il design della custodia completamente filettata per impostare la distanza fisica esatta.
• Assicurarsi che la distanza della sonda sia calibrata con precisione, in genere posizionata a 1.27 mm (50 mil) dal target dell'albero, corrispondente a circa -9 Vdc all'uscita del sensore Proximitor.
• Verificare che il target dell'albero rispetti la composizione dell'acciaio AISI 4140 standard, per garantire la massima accuratezza nella calibrazione a correnti parassite.
• Instradare il cavo coassiale di prolunga con un'adeguata schermatura e protezione fisica, per isolare il segnale ad alta frequenza dai disturbi elettromagnetici adiacenti.
• Non piegare il cavo oltre il raggio di curvatura minimo per evitare fratture del nucleo interno in rame o della schermatura.

Conformità e certificazioni

• Prodotta secondo rigorose procedure di gestione della qualità ISO 9001.
• Progettata per l'integrazione nei sistemi di protezione dei macchinari industriali conformi agli standard API 670.
• Con marcatura CE per ambienti industriali generici.
• Conforme alla direttiva RoHS.
