Bently Nevada 330101-33-60-10-02-00 3300 XL sonda di prossimità da 8 mm

Descrizione

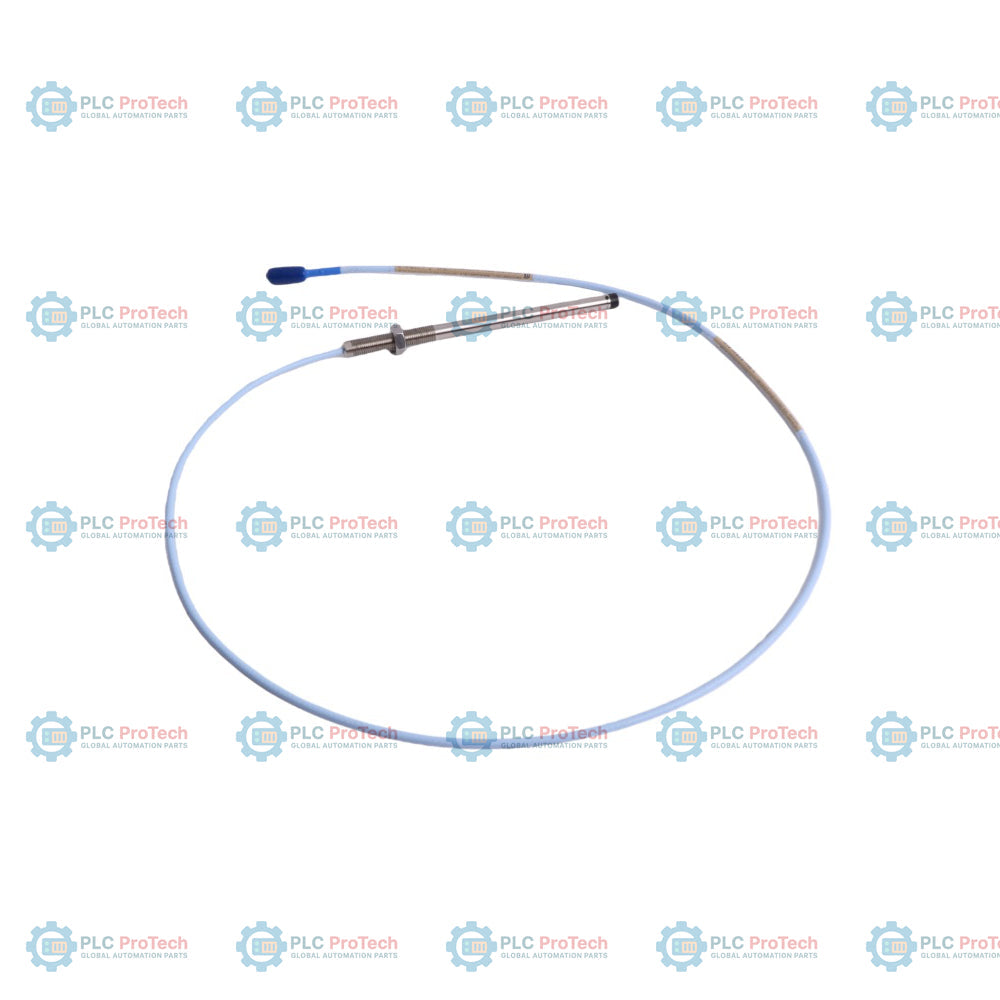

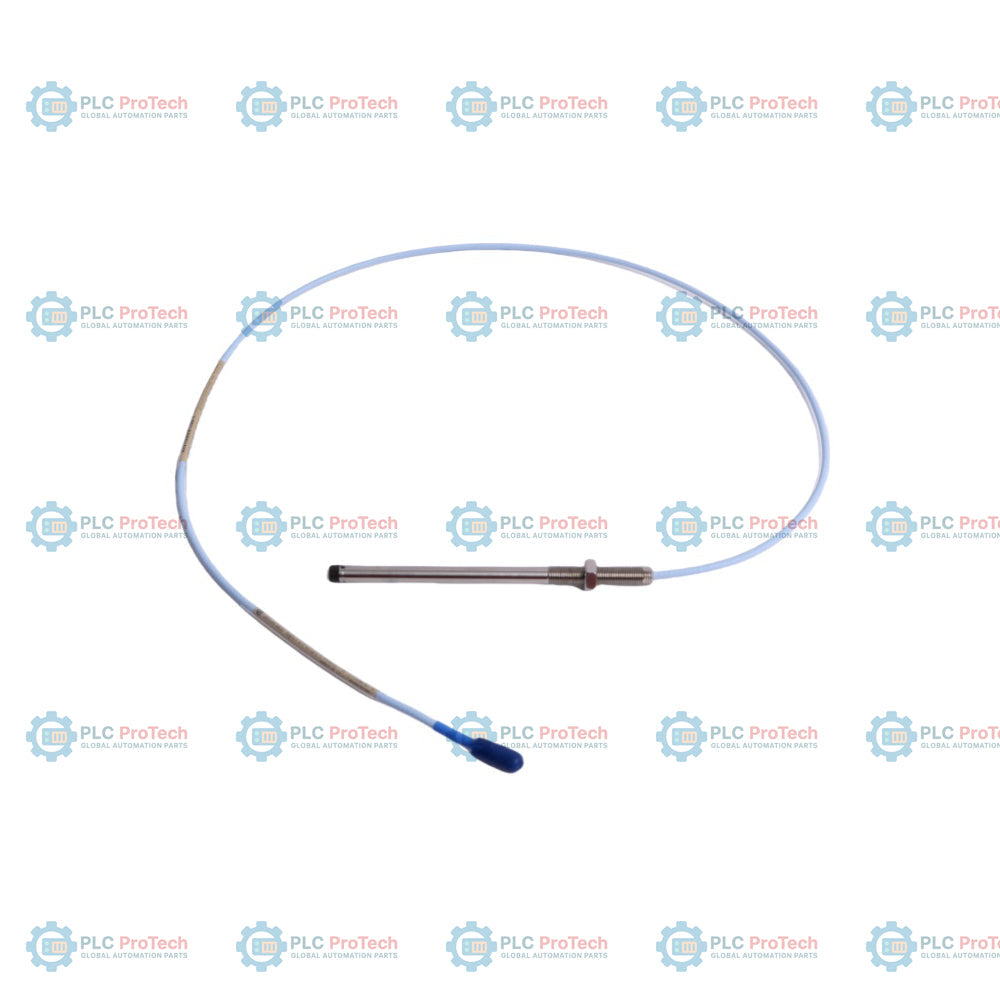

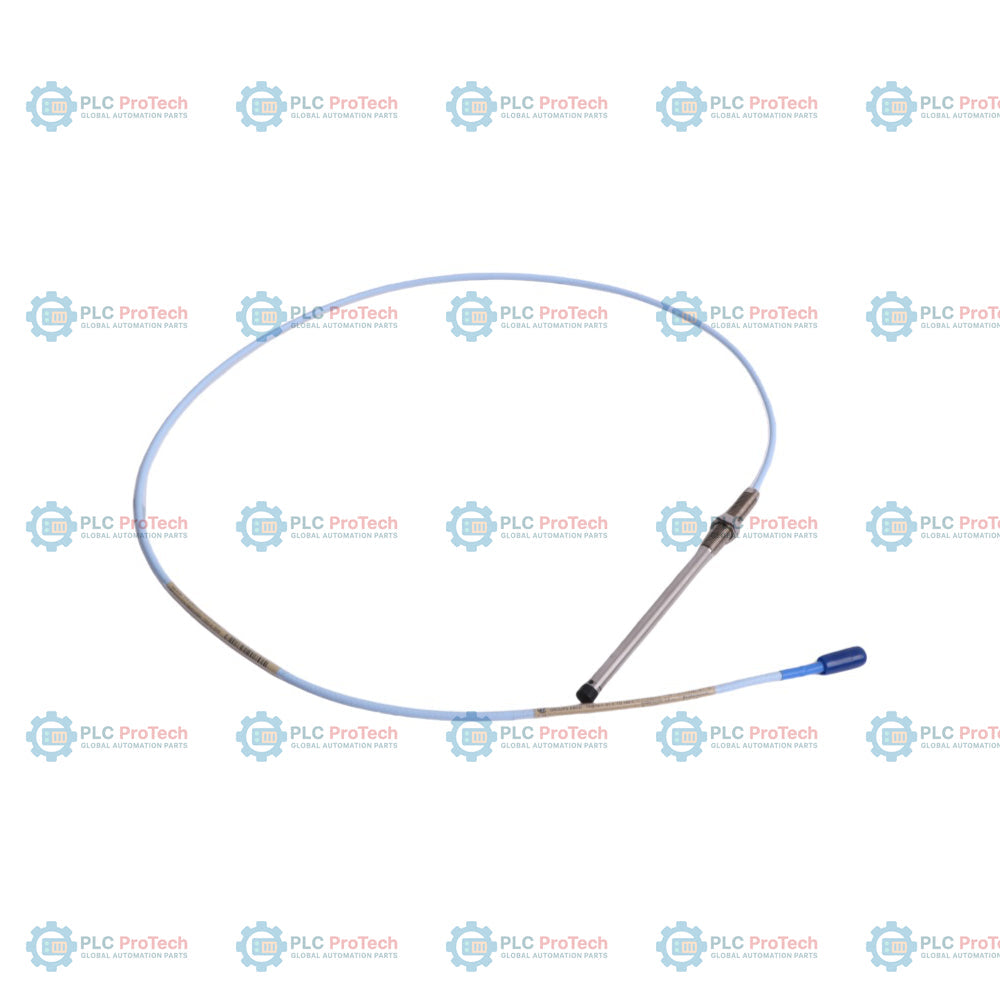

Fornendo una misurazione precisa e senza contatto delle vibrazioni e della posizione dell'albero, il Bently Nevada 330101-33-60-10-02-00 è una sonda di prossimità da 8 mm non armata, progettata per il sistema di trasduttori di prossimità 3300 XL. Questa configurazione specifica presenta una lunghezza non filettata di 3,3 pollici, combinata con una lunghezza complessiva del corpo di 6,0 pollici e una struttura filettata standard 3/8-24 UNF. È dotata di una lunghezza totale del cavo di 1,0 metro (3,3 piedi), terminata con un connettore coassiale miniaturizzato ClickLoc. Progettata per applicazioni in cui non sono richieste approvazioni da parte degli enti certificatori (Opzione 00), questa configurazione della sonda è ottimizzata per l'installazione permanente all'interno dei macchinari o in un condotto protettivo dedicato, distinguendosi dai modelli armati o certificati per aree pericolose.

Poiché questa configurazione ha una lunghezza totale di 1,0 metro, richiede un cavo di prolunga corrispondente (in genere di 4,0 metri per un sistema da 5 metri o di 8,0 metri per un sistema da 9 metri) e un sensore Proximitor 3300 XL configurato per la stessa lunghezza del sistema. La sonda funziona secondo il principio delle correnti parassite, emettendo un segnale a radiofrequenza ad alta frequenza nell'area target per rilevare spostamenti minimi dell'albero, consentendo il rilevamento precoce di potenziali guasti come disallineamento del rotore, usura dei cuscinetti e squilibrio.

Caratteristiche

• Diametro standard della punta di 8 mm, ottimizzato per misurazioni senza contatto dello spostamento mediante correnti parassite.
• La struttura robusta della punta e il corpo della sonda in acciaio inossidabile di alta qualità sono progettati per resistere agli ambienti difficili degli alloggiamenti dei macchinari.
• Il design standard non armato offre la massima flessibilità per il passaggio attraverso i condotti della macchina o i percorsi interni.
• Il connettore coassiale miniaturizzato ClickLoc offre un collegamento elettrico sicuro e resistente alle vibrazioni.
• Robusto meccanismo di tenuta a pressione con O-ring Viton di alta qualità per impedire la migrazione di olio e gas.
• Integrazione perfetta con i sensori Proximitor standard della serie 3300 XL e i cavi di prolunga standard.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale su macchinari rotanti ad alta velocità.
• Misurazioni dello spostamento del rotore e della spinta assiale in turbine a vapore, turbine a gas e compressori industriali.
• Sistemi permanenti di protezione dei macchinari per pompe, ventilatori, soffianti e riduttori critici.
• Catene per il monitoraggio delle condizioni delle turbine di generazione idroelettrica e termoelettrica.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Il cavo della sonda termina con un connettore coassiale ClickLoc miniaturizzato placcato in oro. Questo connettore deve essere collegato a mano, senza utensili, a un cavo di prolunga standard 3300 XL per garantire una trasmissione corretta del segnale ad alta frequenza e la tenuta meccanica all'interno del circuito di monitoraggio delle vibrazioni.

Linee guida per l'installazione

• Montare la sonda con la distanza appropriata in base alla calibrazione del sistema (in genere 1.27 mm o 50 mil per un target standard in acciaio AISI 4140).
• Assicurarsi che la lunghezza non filettata (3.3 pollici) e la lunghezza complessiva del corpo (6.0 pollici) siano correttamente compatibili con il design dell'alloggiamento del cuscinetto, per evitare il contatto tra la punta della sonda e l'albero target.
• Evitare di superare il limite massimo di innesto della filettatura di 0.563 pollici per le filettature standard 3/8-24 UNF, per evitare inceppamenti.
• Instradare il cavo coassiale standard utilizzando tecniche appropriate di schermatura, canalizzazione e messa a terra per ridurre al minimo le interferenze elettromagnetiche e a radiofrequenza (EMI/RFI).

Conformità e certificazioni

Questa configurazione specifica (opzione 00) non dispone di certificazioni per aree pericolose. Per applicazioni in atmosfere classificate o esplosive che richiedono certificazioni come ATEX, IECEx o CSA, selezionare la variante con l'opzione di approvazione dell'ente -05.
