Descrizione

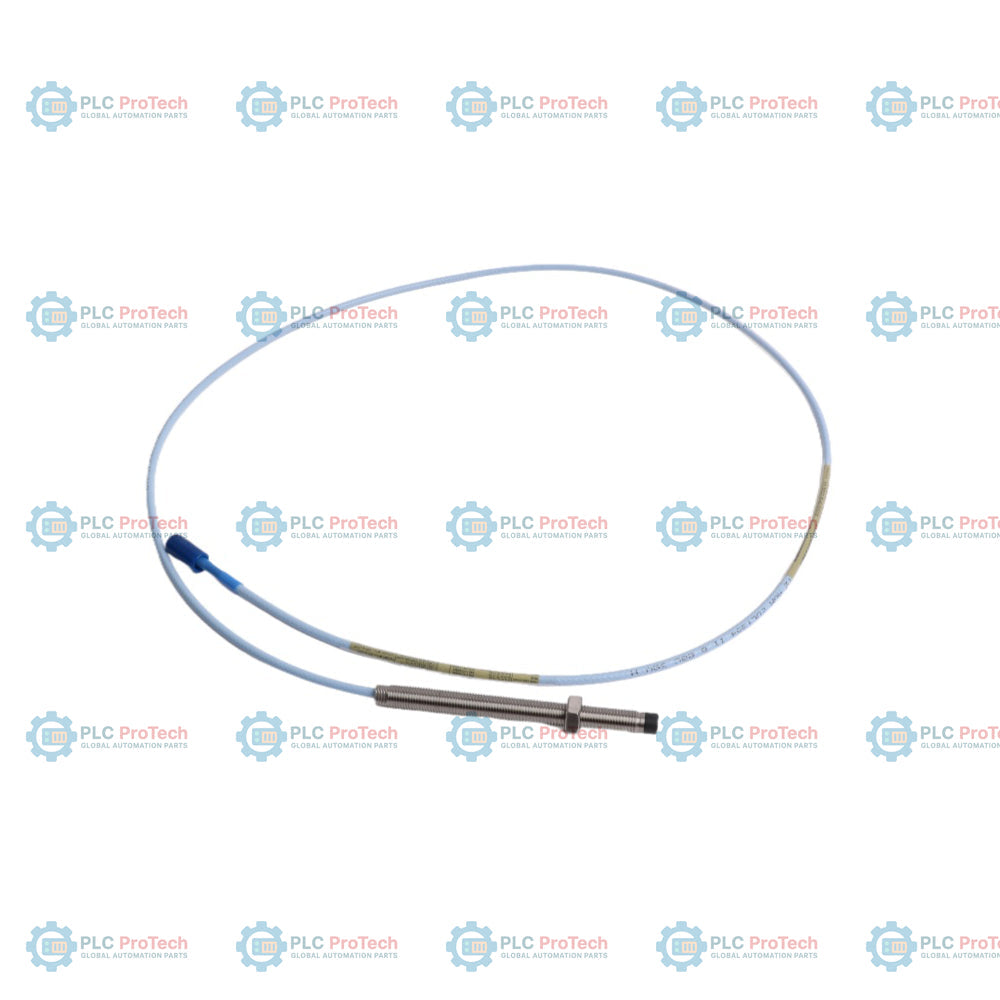

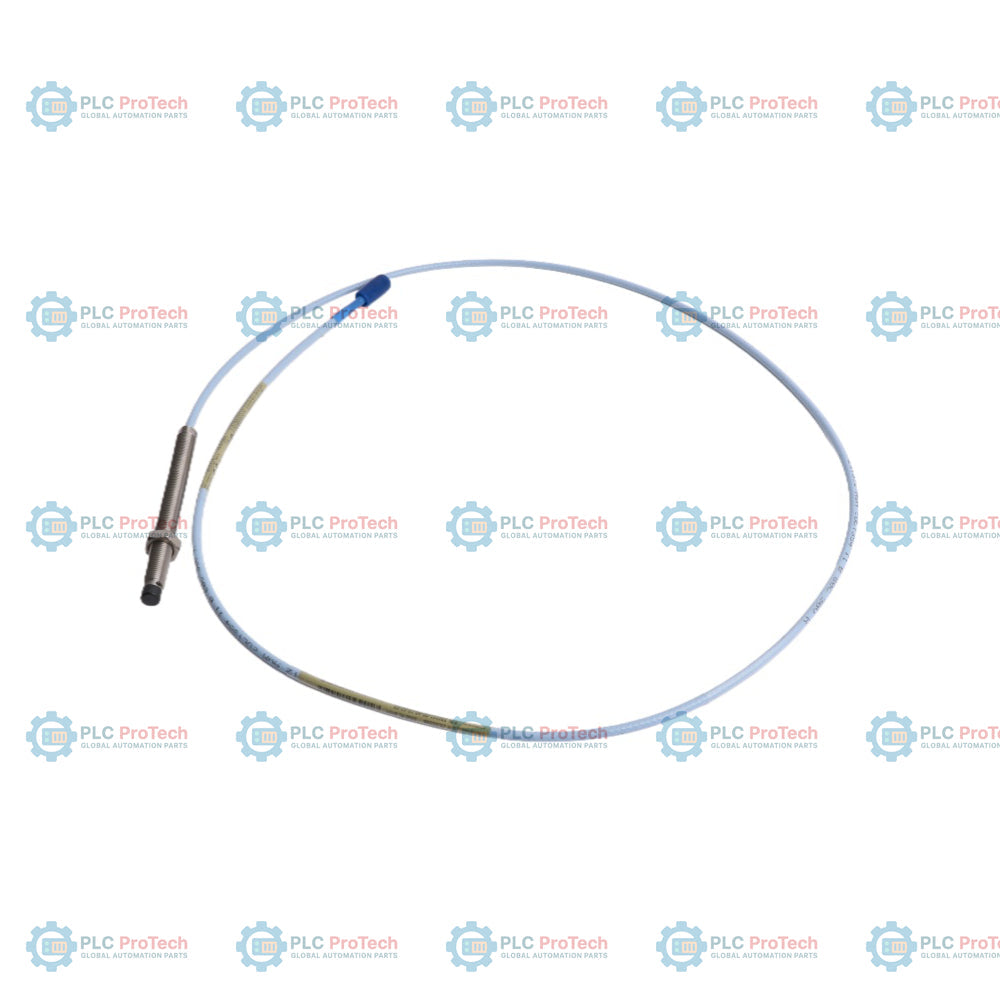

Il Bently Nevada 330101-00-40-10-02-05 è una sonda di prossimità da 8 mm ad alta precisione appartenente alla serie di trasduttori 3300 XL, uno standard del settore. Progettata per misurazioni affidabili senza contatto delle vibrazioni e dello spostamento dell'albero in macchinari rotanti ad alta velocità, questa configurazione specifica presenta una filettatura 3/8-24 UNF, una lunghezza non filettata di 0,0 pollici, una lunghezza complessiva del corpo di 4,0 pollici, una lunghezza totale del cavo di 1,0 metro (3,3 piedi), un connettore coassiale ClickLoc miniaturizzato con cavo standard isolato in FEP e certificazioni per aree pericolose (CSA, ATEX, IECEx).

A differenza di altre varianti della famiglia 330101, che possono avere cavi corazzati o sezioni non filettate estese, la configurazione 330101-00-40-10-02-05 utilizza un cavo FEP standard senza armatura, con guaina e corpo completamente filettato da 4,0 pollici (0,0 pollici non filettati). Ciò la rende ideale per il montaggio diretto in avanti negli alloggiamenti dei cuscinetti, dove è necessaria una lunghezza utile della filettatura di 4,0 pollici senza interferenze fisiche né protezione aggiuntiva tramite armatura. Inoltre, è dotata del connettore ClickLoc miniaturizzato standard ed è certificata per ambienti pericolosi dai principali enti internazionali.

Caratteristiche

• Robusta sonda di prossimità con punta da 8 mm di diametro, progettata per misurazioni dello spostamento a correnti parassite.
• La punta sagomata della sonda in solfuro di polifenilene (PPS) offre un'elevata resistenza chimica, termica e agli oli.
• Corpo in acciaio inossidabile AISI 303 o 304 per una protezione fisica eccezionale.
• Il connettore ClickLoc in ottone placcato oro e rame al berillio garantisce connessioni affidabili con bloccaggio senza utensili.
• Il design completamente senza contatto evita l'usura e i carichi meccanici sui bersagli rotanti.
• Direttamente intercambiabile con i sistemi di monitoraggio standard 3300 XL, i sensori Proximitor della serie 330180 e i moduli rack 3500.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e dello spostamento assiale di turbine a vapore e a gas.
• Misurazioni della posizione e dello spostamento del rotore in compressori, pompe e ventilatori.
• Sistemi permanenti di protezione delle macchine per macchinari industriali rotanti ad alta velocità.
• Ambienti macchina ostili che richiedono robuste tenute ambientali e certificazioni per aree pericolose.

Informazioni per l'ordine

Technical Specifications

Connessioni e interfacce

Linee guida per l’installazione

• Montare la sonda con il gap appropriato in base alla calibrazione del sistema (nominalmente -9 Vdc o circa 1,27 mm / 50 mil per applicazioni di vibrazione radiale).
• Serrare il corpo della sonda all’alloggiamento del cuscinetto. La coppia di installazione consigliata è di 7,5 N-m (66 in-lbf) sui primi tre filetti, fino a una coppia nominale massima di 33,9 N-m (300 in-lbf).
• Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per garantire la durata e il funzionamento corretti del sensore.
• Assicurarsi che il connettore coassiale ClickLoc sia mantenuto pulito, asciutto e privo di olio. Si sconsiglia l’esposizione diretta all’olio per turbine nel punto di collegamento.
• Instradare i cavi della sonda con un’adeguata schermatura e una corretta messa a terra, secondo i disegni Bently Nevada 140979 o 141092.

Conformità e certificazioni

• Approvazioni: CSA, ATEX, IECEx
• Classificazione dell’area pericolosa: Ex ia IIC T5...T1 Ga (per EPL Ga e Gc), Ex ia IIIC T90 degC...T280 degC Dc (per EPL Dc)
• Classificazione non incendiva: Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• Parametri dell’entità: Ui = -28 V, Ii = 140 mA, Pi = 0,91 W, Ci = 1,5 nF, Li = 610 uH
• Conforme alle normative CE e FCC
