Descrizione

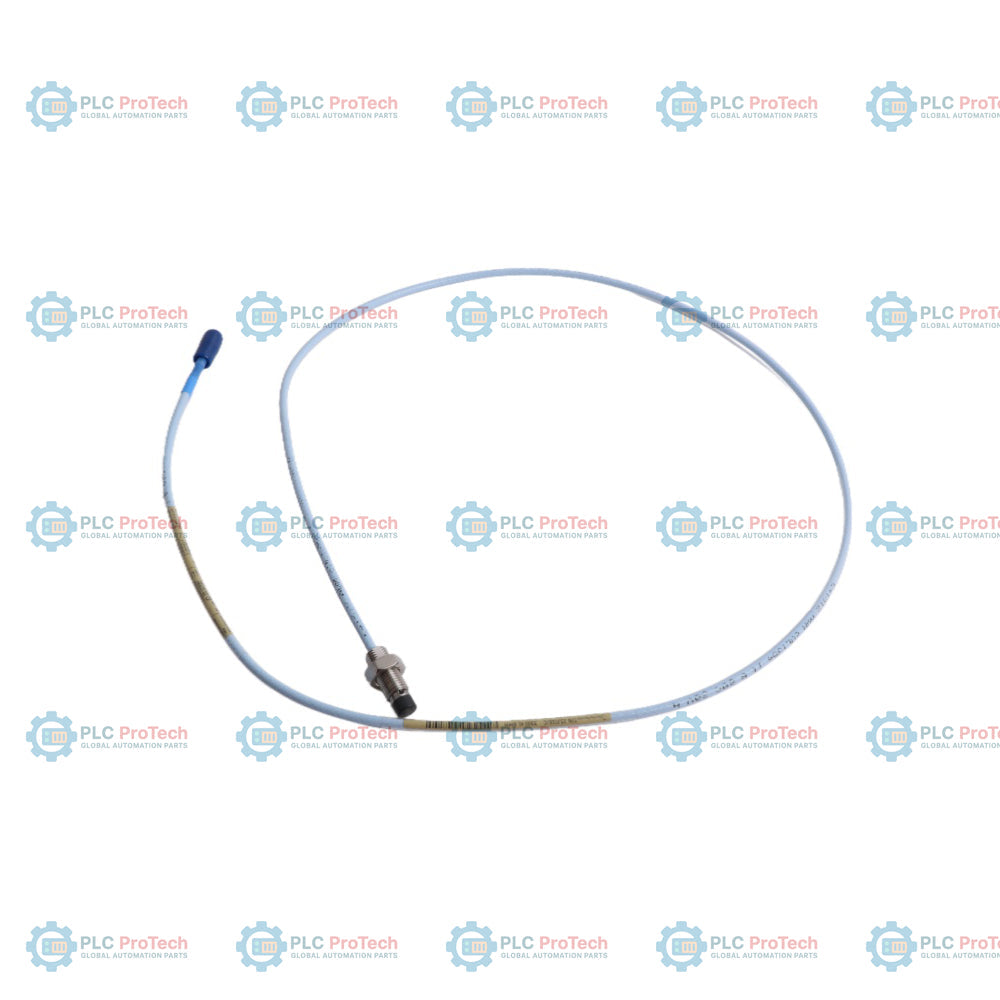

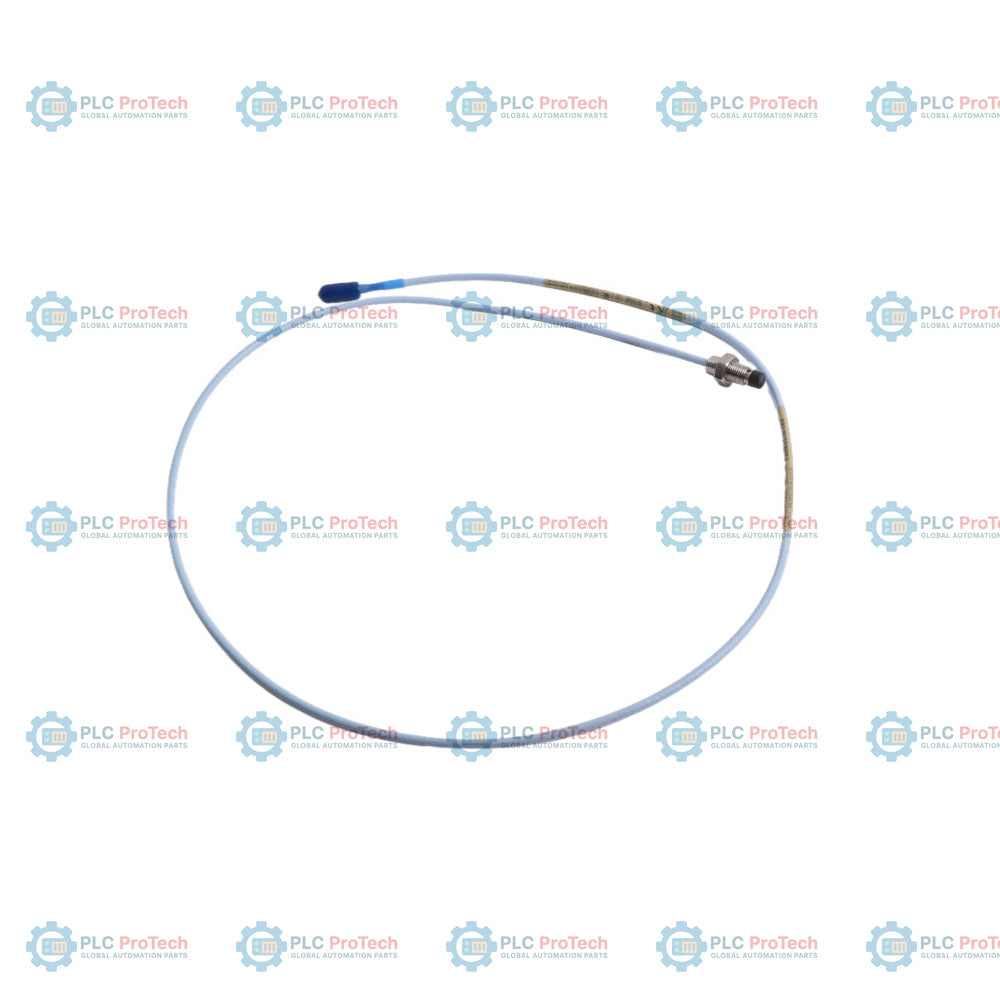

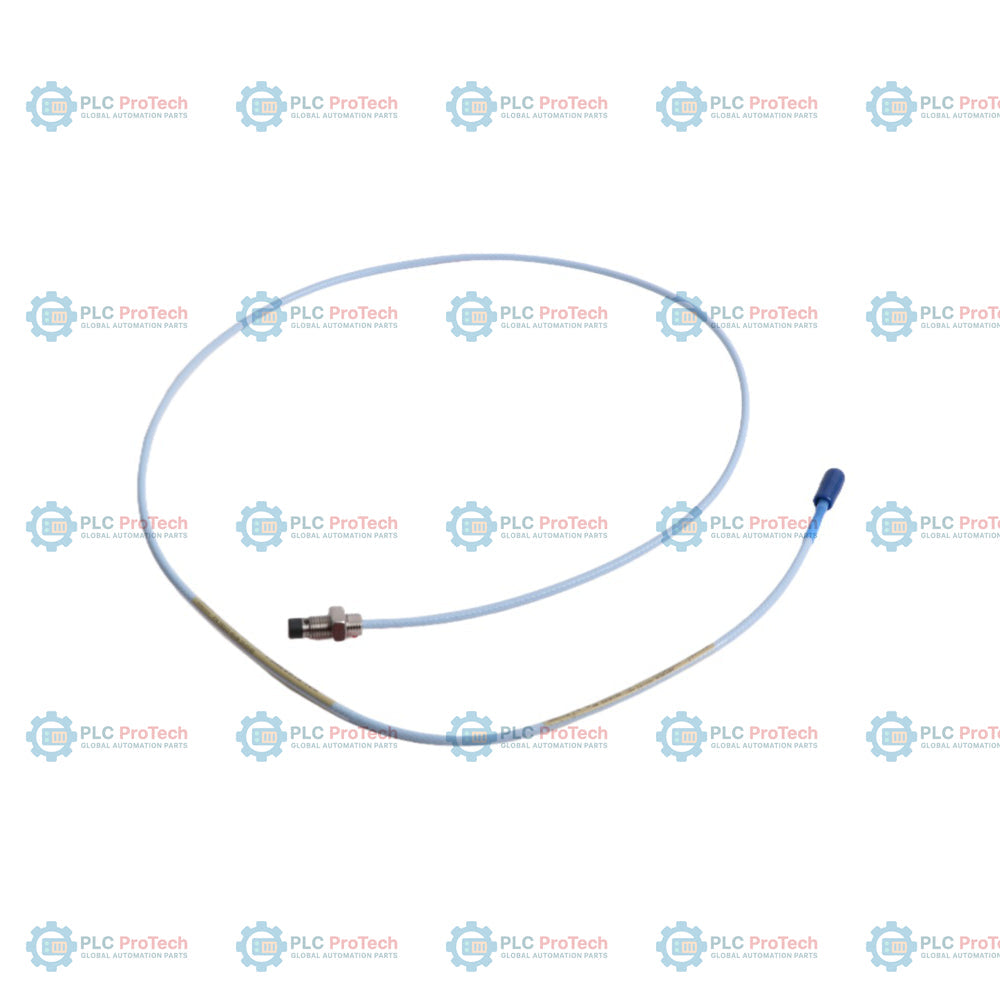

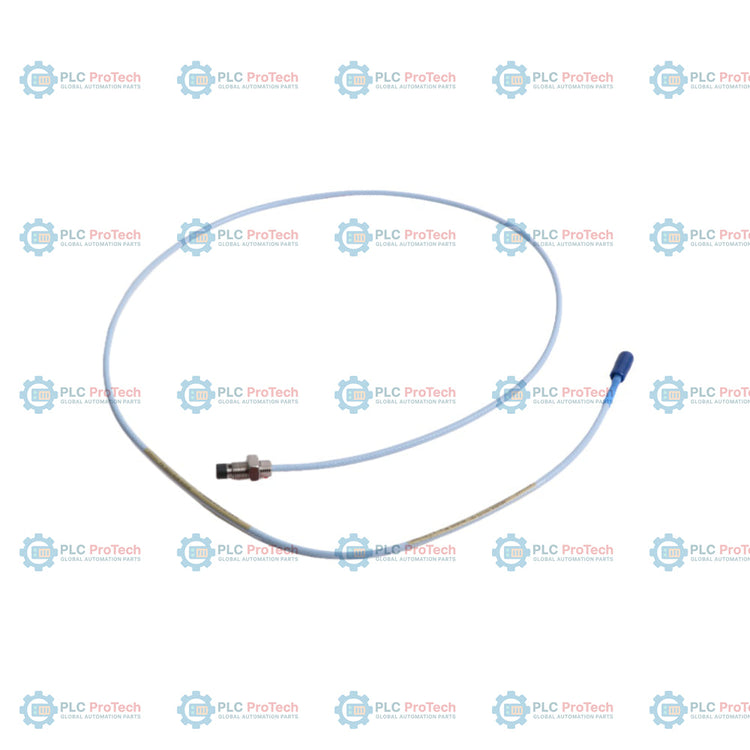

Il Bently Nevada 330101-00-08-10-02-05 è una sonda di prossimità da 8 mm ad alta precisione e completamente filettata, appartenente alla famiglia di trasduttori 3300 XL. Configurata specificamente con una lunghezza non filettata di 0,0 pollici e una lunghezza compatta dell’involucro di 0,8 pollici, questa variante è progettata per alloggiamenti stretti dei cuscinetti o spazi ridotti nei macchinari, dove lo spazio disponibile è estremamente limitato e la filettatura deve estendersi per tutta la lunghezza del corpo della sonda. Basata sul principio di misurazione mediante correnti parassite, fornisce dati altamente affidabili e senza contatto sullo spostamento e sulla posizione dell’albero ai moderni sistemi di protezione dei macchinari. Dotata di un cavo standard (non armato) da 1,0 metri e di un connettore coassiale miniaturizzato ClickLoc, questa configurazione specifica include l’opzione -05, che garantisce la conformità alle principali approvazioni internazionali per aree pericolose.

Componente chiave del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa sonda funziona insieme a un cavo di prolunga 3300 XL e a un sensore Proximitor della serie 330180. Converte la distanza relativa tra la punta della sonda e il bersaglio costituito da un albero rotante (in genere in acciaio AISI 4140) in un segnale elettrico proporzionale. Questo segnale viene inviato direttamente a rack di monitoraggio come il sistema Bently Nevada 3500 per monitorare parametri quali vibrazioni radiali, posizione della spinta assiale, velocità e riferimenti keyphasor. Questa capacità di misurazione diretta è fondamentale per implementare la manutenzione predittiva e garantire l’integrità meccanica dei macchinari rotanti industriali pesanti.

Caratteristiche

• Diametro della punta di 8 mm, progettato per misurazioni affidabili senza contatto dello spostamento mediante correnti parassite.
• Corpo completamente filettato 3/8-24 UNF senza armatura metallica, che consente un’installazione profonda e diretta negli alloggiamenti dei cuscinetti.
• Lunghezza ridotta dell’involucro di 0,8 pollici, con lunghezza non filettata di 0,0 pollici, ottimizzata per configurazioni di macchinari con spazio limitato e montaggio a filo.
• Cavo coassiale standard da 1,0 metri (3,3 piedi) con un robusto connettore coassiale miniaturizzato ClickLoc placcato in oro.
• Certificata con le approvazioni internazionali degli enti CSA, ATEX e IECEx (opzione -05) per aree pericolose.
• Realizzata con una punta robusta in solfuro di polifenilene (PPS) e un involucro in acciaio inossidabile 303, per resistere ad ambienti industriali difficili e saturi d’olio.

Applicazioni

• Monitoraggio delle vibrazioni dell’albero di turbine a vapore e a gas.
• Misurazione delle vibrazioni radiali e dello spostamento della spinta assiale nei compressori ad alta velocità.
• Monitoraggio dello spostamento del rotore e della posizione dell’albero in pompe industriali per impieghi gravosi e riduttori.
• Protezione continua dei macchinari rotanti critici nella generazione di energia, nella lavorazione chimica, negli impianti petroliferi e del gas e negli impianti di trattamento delle acque reflue.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Montare la sonda con la distanza corretta, come specificato durante la calibrazione del sistema (in genere 1,27 mm o 50 mil per il sistema 3300 XL).
• Assicurarsi che il corpo completamente filettato da 0,8 pollici si inserisca senza incepparsi e non superi il limite massimo di innesto della filettatura di 0,563 pollici, per evitare danni al corpo.
• Fissare sempre il connettore coassiale miniaturizzato ClickLoc serrandolo a mano, per mantenere un contatto elettrico stabile.
• Instradare il cavo standard attraverso condotti appropriati e utilizzare fascette di fissaggio per proteggerlo da vibrazioni meccaniche, abrasione e accumuli di olio.
• Seguire la disposizione consigliata per la messa a terra e la schermatura per eliminare le interferenze elettromagnetiche (EMI) lungo il percorso critico del segnale di vibrazione.

Conformità e certificazioni

• CSA: Approvato per aree pericolose di Classe I, Divisione 1 e Divisione 2 con barriere appropriate.
• ATEX/IECEx: Certificato per Ex ia IIC T5...T1 Ga ed Ex ia IIIC T90degC...T280degC Dc in atmosfere con gas e polveri esplosive.
• CE: Pienamente conforme alle direttive dell'Unione Europea, inclusi gli standard EMC e di sicurezza.
• RoHS: Realizzato con materiali che limitano le sostanze pericolose e nocive.
