Descrizione

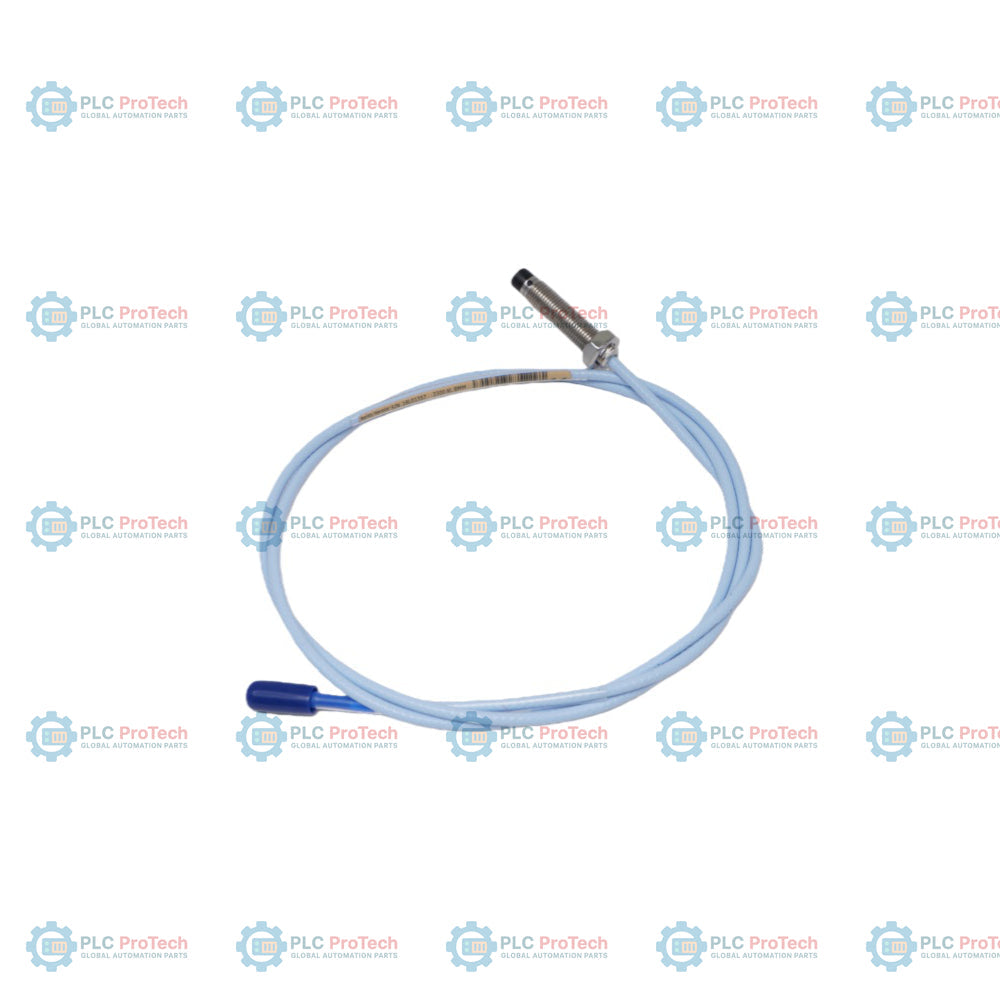

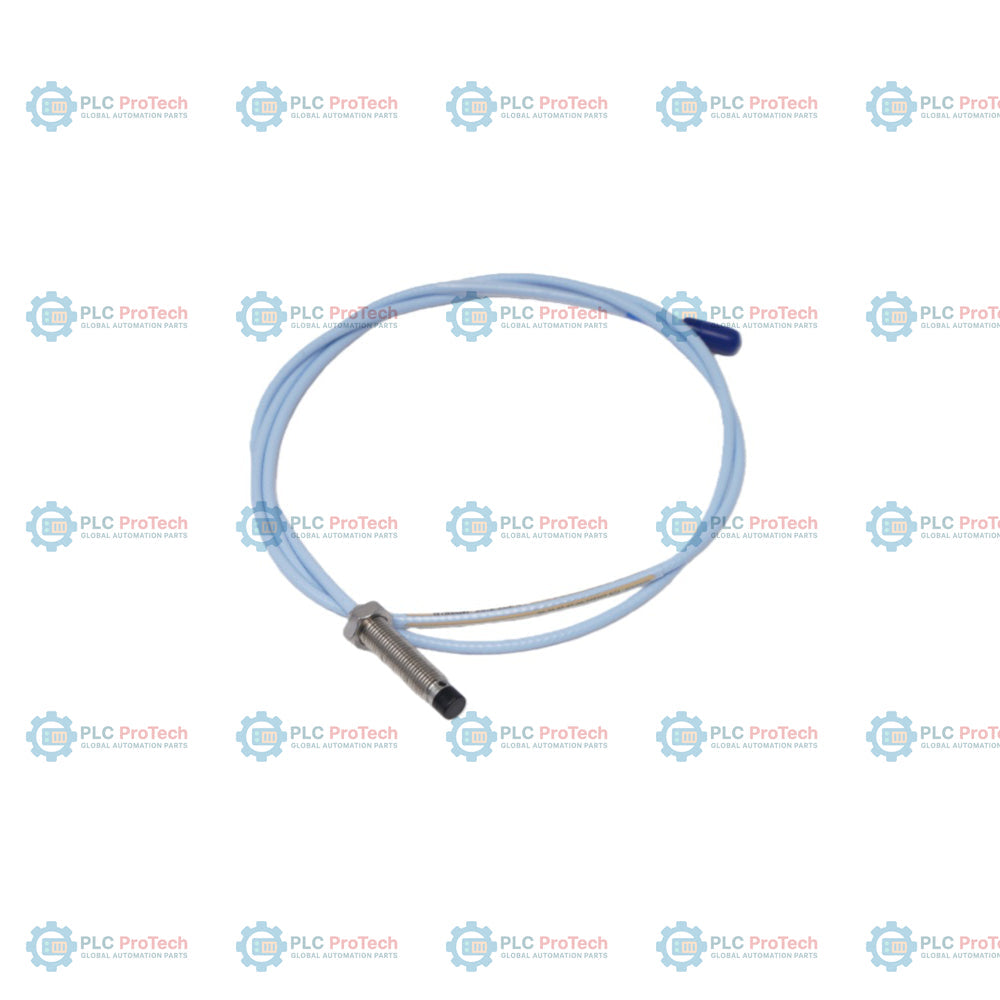

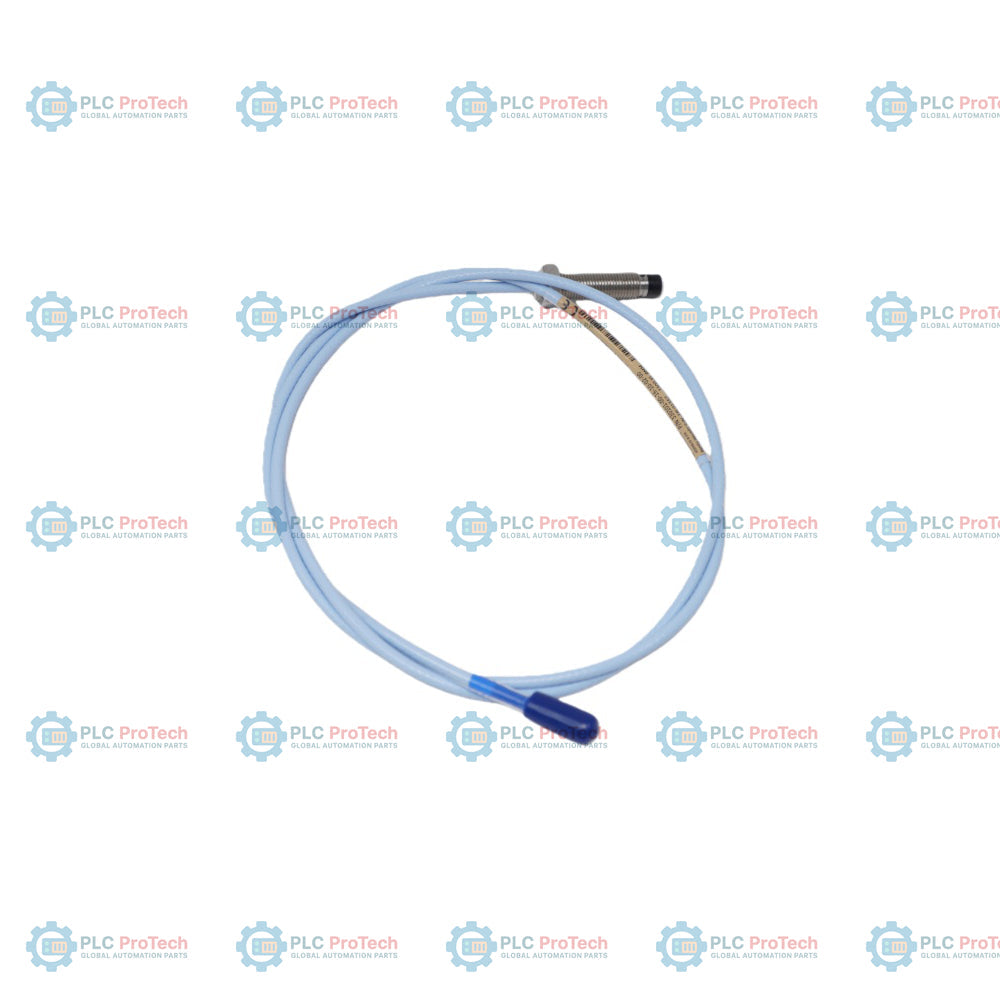

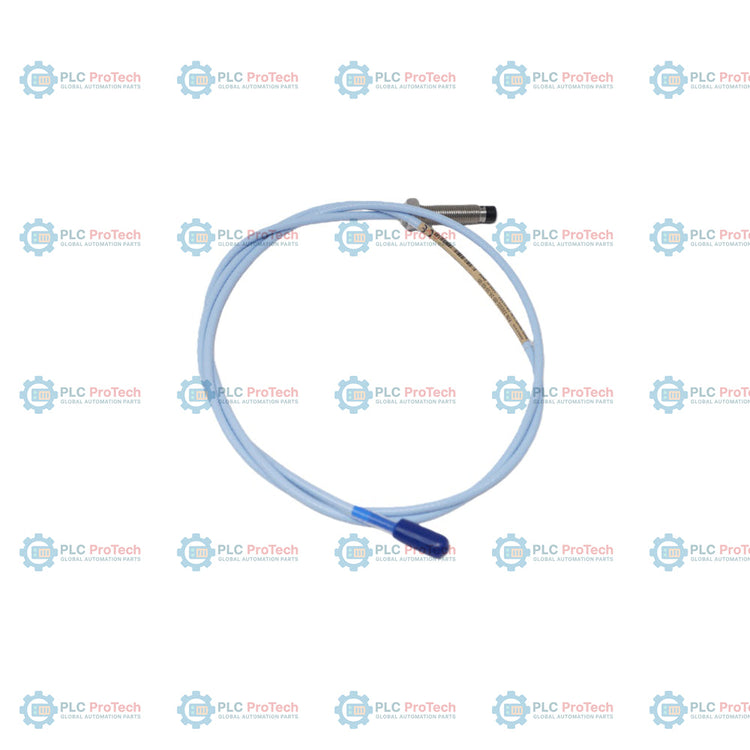

Progettata per il monitoraggio altamente preciso delle condizioni dei macchinari, la Bently Nevada 330101-00-33-05-02-00 è una sonda di prossimità da 8 mm non armata, configurata con un corpo completamente filettato da 3,3 pollici (lunghezza non filettata di 0,0 pollici) e un breve cavo coassiale standard da 0,5 metri (1,6 piedi), terminato con un connettore ClickLoc miniaturizzato. A differenza delle versioni armate o delle varianti con protezioni integrate per il connettore, questa configurazione specifica presenta un design essenziale non armato e un cavo standard ottimizzato per alloggiamenti dei cuscinetti compatti o installazioni con spazio di montaggio limitato, dove lo spazio fisico è prezioso e un cavo di prolunga separato completa il circuito di monitoraggio. Basato sul principio delle correnti parassite, questo sensore ad alte prestazioni fornisce misurazioni stabili e senza contatto dello spostamento statico e dinamico, risultando ideale per il monitoraggio delle vibrazioni dell’albero, della posizione radiale e della spinta assiale nei macchinari rotanti industriali critici.

Caratteristiche

• Corpo completamente filettato: un corpo lungo 3,3 pollici (84 mm), senza alcuna parte non filettata, consente il massimo impegno della filettatura nelle staffe o nei carter delle macchine.
• Cavo standard non armato: il cavo coassiale standard leggero e flessibile da 75 ohm facilita l’instradamento nelle canaline standard.
• Connettore coassiale ClickLoc miniaturizzato: il connettore coassiale dorato a connessione rapida facilita un collegamento sicuro e a basse perdite al cavo di prolunga.
• Lunghezza di 0,5 metri: la lunghezza estremamente compatta del cavo evita un eccesso di cavo allentato nelle installazioni con accoppiamento ravvicinato.
• Principio di misurazione a correnti parassite: consente letture altamente accurate e senza contatto della posizione dell’albero e dello spostamento dovuto alle vibrazioni.

Applicazioni

La sonda di prossimità 330101-00-33-05-02-00 viene generalmente impiegata all’interno di un sistema trasduttore 3300 XL 8 mm per macchinari rotanti dell’industria pesante. Le applicazioni consigliate includono:

• Turbine a vapore e a gas: monitoraggio delle vibrazioni dell’albero ad alta velocità, della spinta assiale e dello spostamento radiale.
• Compressori centrifughi e pompe: monitoraggio dinamico del rotore e misurazioni del gioco dei cuscinetti.
• Riduttori e ventilatori: inclinazione dell’albero del ventilatore industriale e vibrazione radiale dell’albero del riduttore.
• Close-Coupled Bearings: Bearing housings with limited internal clearance where a 0.5-meter sensor lead is ideal.

Cuscinetti ravvicinati: Alloggiamenti dei cuscinetti con spazio interno limitato, dove un cavo del sensore da 0.5 metri è ideale.

Non richiesta (applicazione commerciale standard)

Linee guida per l'installazione

Per garantire una precisione di misurazione e un'affidabilità del sistema ottimali, attenersi alle seguenti pratiche di installazione:

• Distanza della sonda: Impostare la distanza iniziale della sonda (in genere 1.27 mm o 50 mils) per stabilire il punto medio dell'intervallo lineare, utilizzando un voltmetro digitale per misurare la tensione di uscita del Proximitor.
• Area target: Assicurarsi che il target abbia un diametro minimo di 15.2 mm (0.6 in) e sia realizzato in acciaio AISI 4140 standard per un allineamento ottimale della calibrazione.
• Coppia di serraggio della filettatura: Non superare la coppia di serraggio consigliata per l'installazione della filettatura. Serrare a mano e fissare con dadi di bloccaggio negli alloggiamenti dei cuscinetti.
• Instradamento del cavo: Evitare curvature strette; mantenere i raggi di curvatura minimi standard per i cavi coassiali. Assicurarsi che i collegamenti sul connettore ClickLoc siano puliti e serrati a mano.
