Descrizione

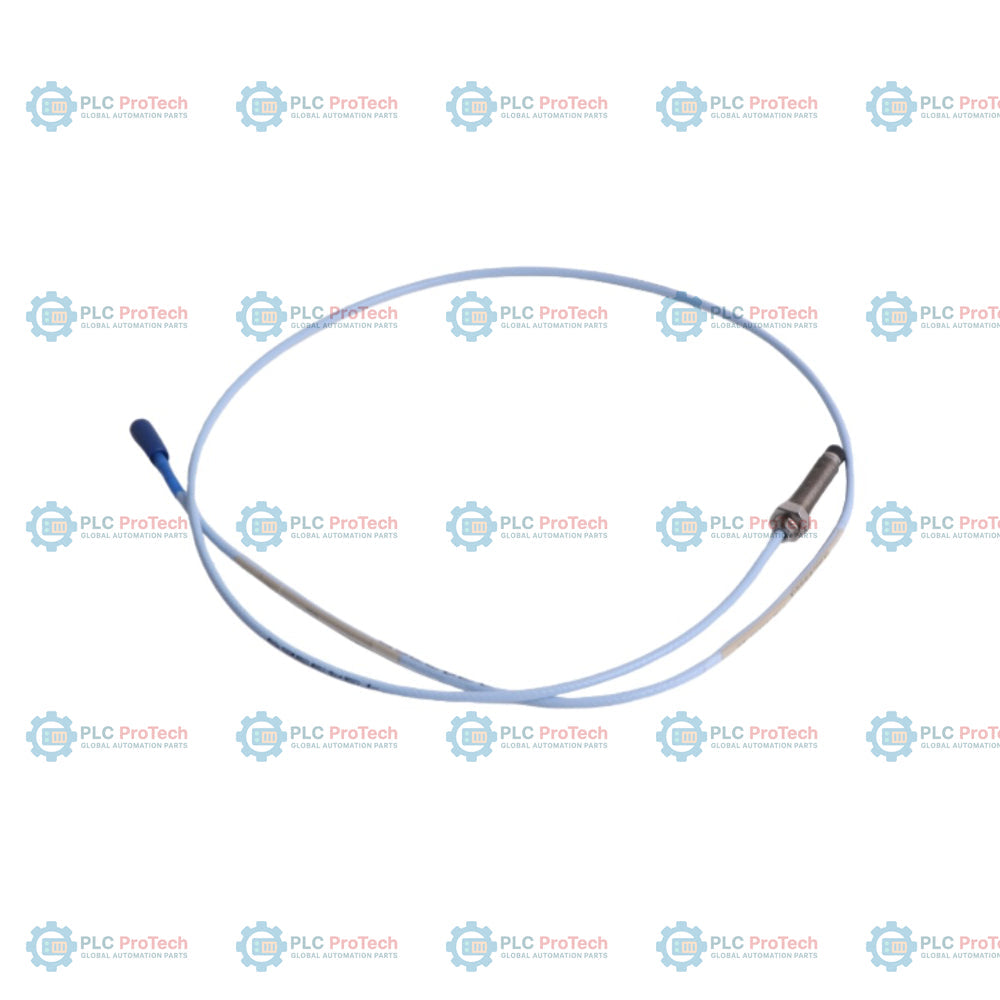

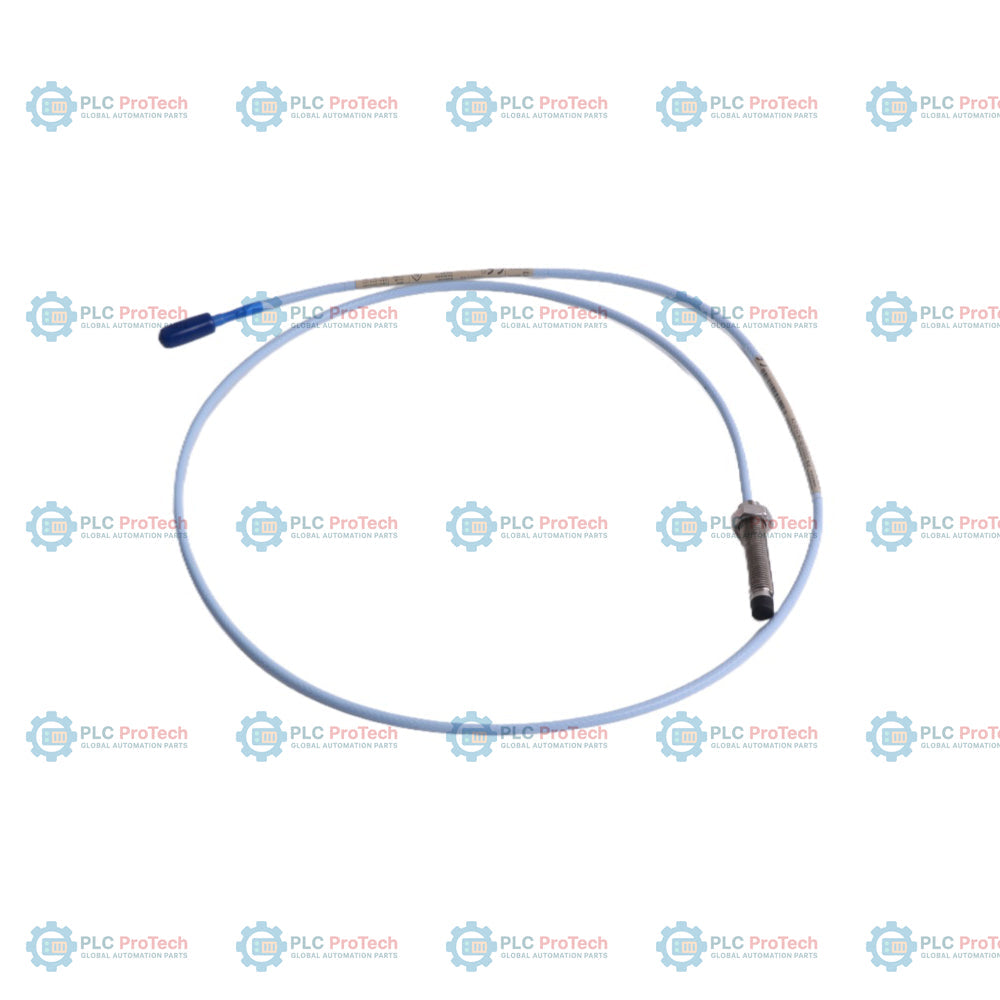

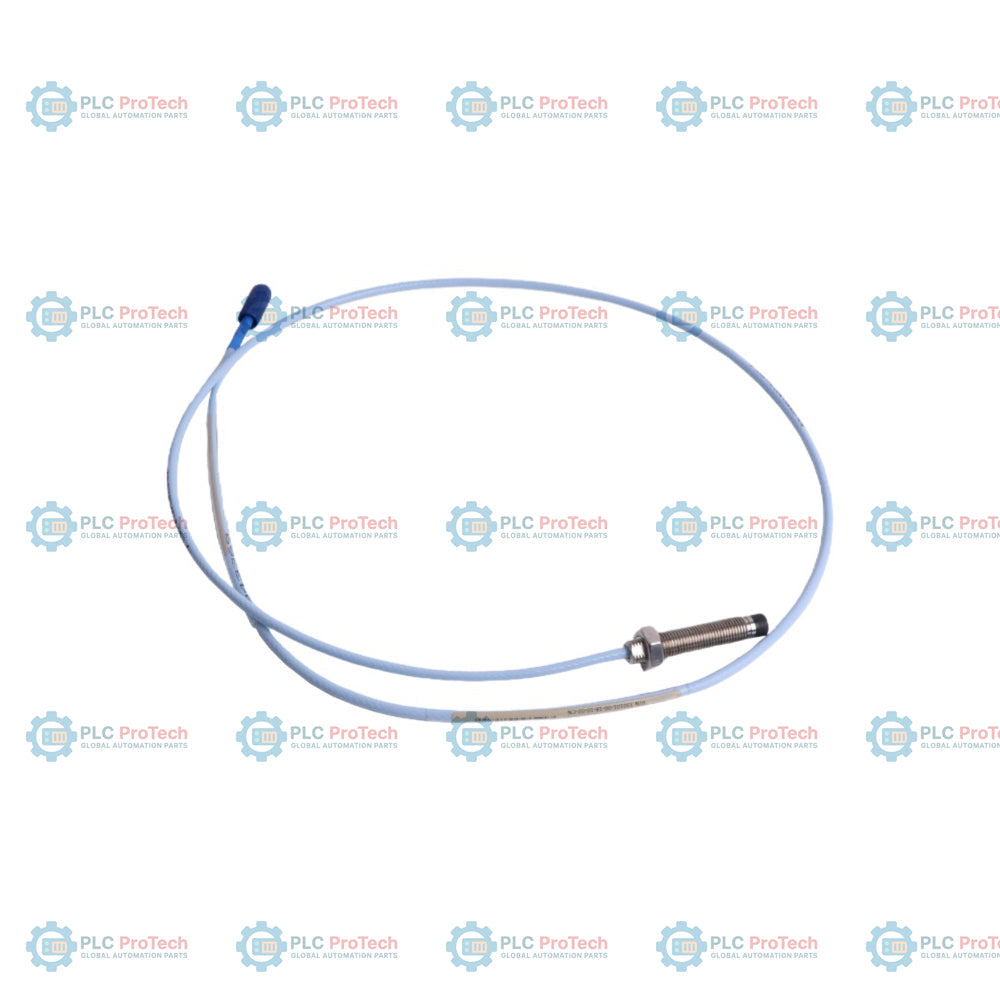

Il 330101-00-18-15-12-05 è una sonda di prossimità 3300 XL da 8 mm configurata con una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza del corpo di 1,8 pollici (opzione 18), una lunghezza totale del sistema di 1,5 m (opzione 15) e un connettore coassiale miniaturizzato ClickLoc con cavo FluidLoc (opzione 12), certificata con le approvazioni degli enti CSA, ATEX e IECEx (opzione 05). Questo trasduttore di spostamento a correnti parassite senza contatto è un componente fondamentale del sistema di trasduttori di prossimità 3300 XL da 8 mm di Bently Nevada, progettato per il monitoraggio continuo e preciso delle vibrazioni e della posizione assiale dell'albero nei macchinari rotanti critici. Il sistema abbina questa sonda a un cavo di prolunga 3300 XL corrispondente e a un sensore Proximitor 3300 XL. La configurazione con lunghezza totale di 1,5 m è calibrata per un'integrità ottimale del segnale quando viene abbinata a componenti del sistema di lunghezza equivalente, garantendo misurazioni accurate del traferro e dati affidabili sulle vibrazioni in ambienti industriali gravosi. La struttura del cavo FluidLoc offre una resistenza superiore agli ambienti di processo aggressivi, nei quali è necessario impedire percorsi di perdita di olio o gas attraverso l'assemblaggio del cavo.

Caratteristiche

• Diametro della punta della sonda di 8 mm per misurazioni ad alta risoluzione dello spostamento
• Filettatura 3/8-24 UNF-2A, corpo completamente filettato (opzione 00) per un montaggio versatile
• Lunghezza del corpo di 1,8 pollici (opzione 18) per profondità di montaggio standard
• Lunghezza totale del sistema di 1,5 m (opzione 15)
• Connettore coassiale miniaturizzato ClickLoc con cavo FluidLoc (opzione 12) per impedire l'ingresso di liquidi
• Approvazioni CSA, ATEX, IECEx per aree pericolose (opzione 05)

Applicazioni

• Monitoraggio delle vibrazioni dell'albero di turbine e compressori
• Misurazione della posizione assiale (spinta) del rotore
• Protezione di macchinari rotanti critici
• Analisi delle prestazioni di cuscinetti a film fluido
• Monitoraggio di macchinari in aree pericolose (richiede un'installazione qualificata)

Informazioni per l'ordine

Opzione	Codice su questo SKU	Descrizione
Codice prodotto ordinabile	330101-00-18-15-12-05	Sonda di prossimità 3300 XL da 8 mm, 3/8-24 UNF, non armata
A - Lunghezza non filettata	00	0,0 pollici (completamente filettato)
B - Lunghezza del corpo	18	1,8 pollici
C - Lunghezza totale	15	1.5 m
D - Connettore/cavo	12	Coassiale miniaturizzato ClickLoc, cavo FluidLoc
E - Approvazione dell'ente	05	Approvazioni CSA, ATEX, IECEx

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Codice prodotto	330101-00-18-15-12-05
Diametro della sonda	8 mm
Dimensione della filettatura	3/8-24 UNF-2A
Lunghezza del corpo	1,8 pollici
Lunghezza totale del sistema	1.5 m
Tipo di cavo	FluidLoc, standard
Tipo di connettore	Coassiale miniaturizzato ClickLoc
Approvazioni degli enti	CSA, ATEX, IECEx
Temperatura di esercizio	-55 °C a +177 °C

Linee guida per l'installazione

• Assicurarsi che la sonda sia installata utilizzando la staffa di montaggio appropriata per mantenere il traferro richiesto (in genere 1,27 mm nominali).
• Utilizzare cavi di prolunga approvati da BN per garantire la corretta impedenza del sistema e l'integrità del segnale.
• Per le installazioni in aree pericolose, attenersi al disegno Bently Nevada 141092 per i requisiti di sicurezza intrinseca.
• Il cavo FluidLoc (opzione 12) garantisce una tenuta contro la migrazione dei fluidi; assicurarsi che l'ingresso del cavo sia adeguatamente serrato in presenza di una differenza di pressione esterna.
• Durante l'installazione, ridurre al minimo il raggio di curvatura del cavo per evitare danni alla schermatura e variazioni d'impedenza.
