Descrizione

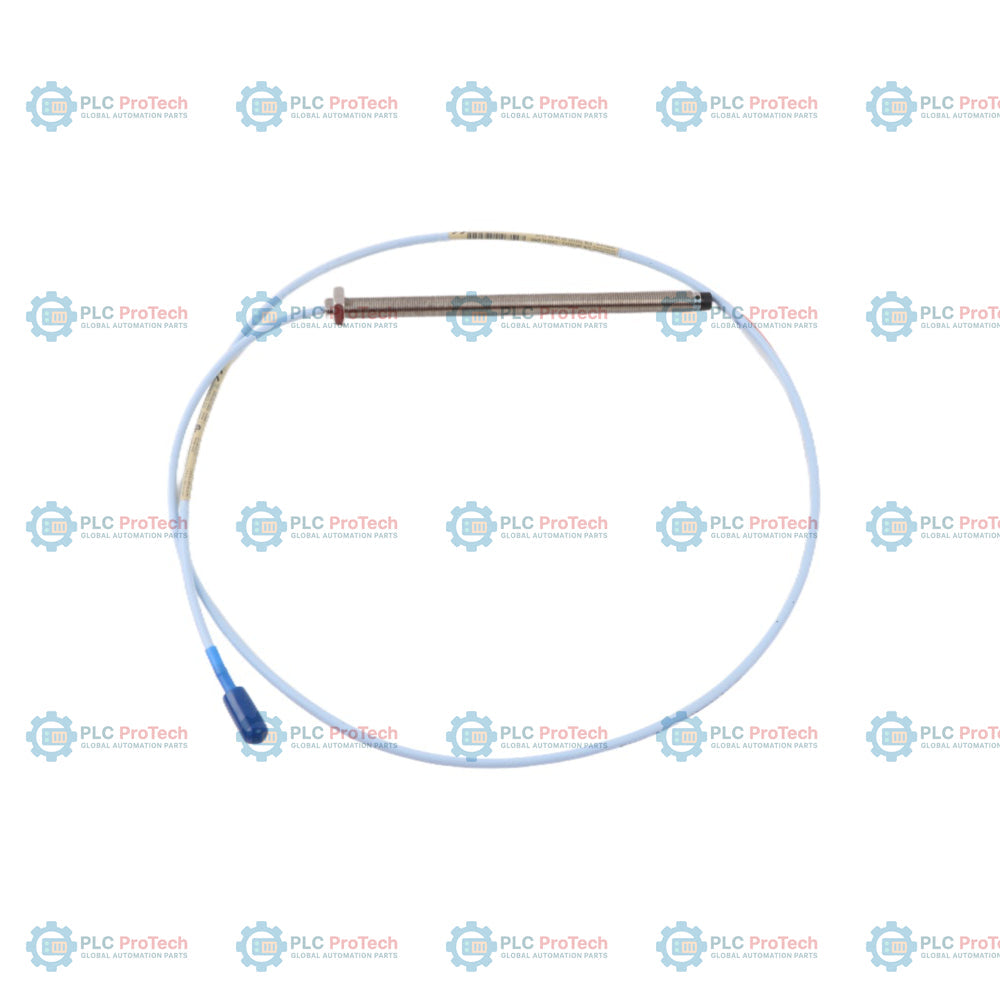

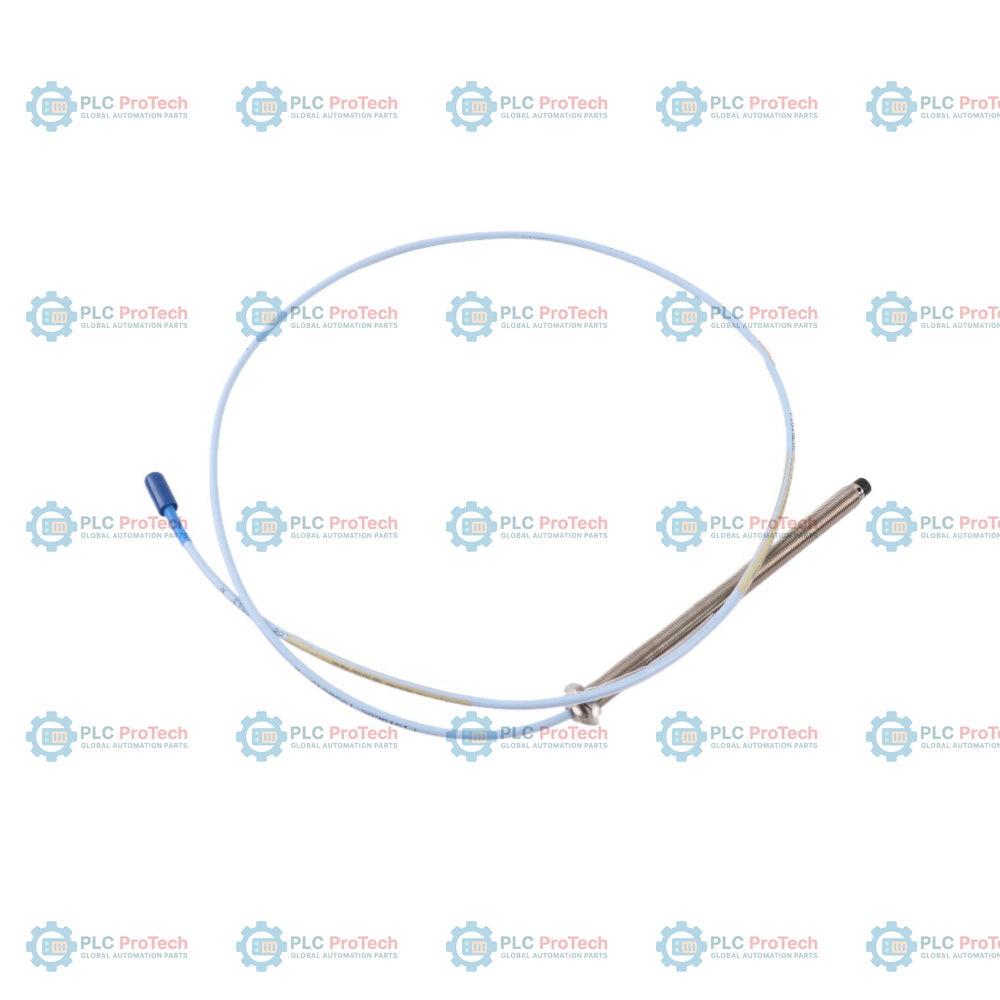

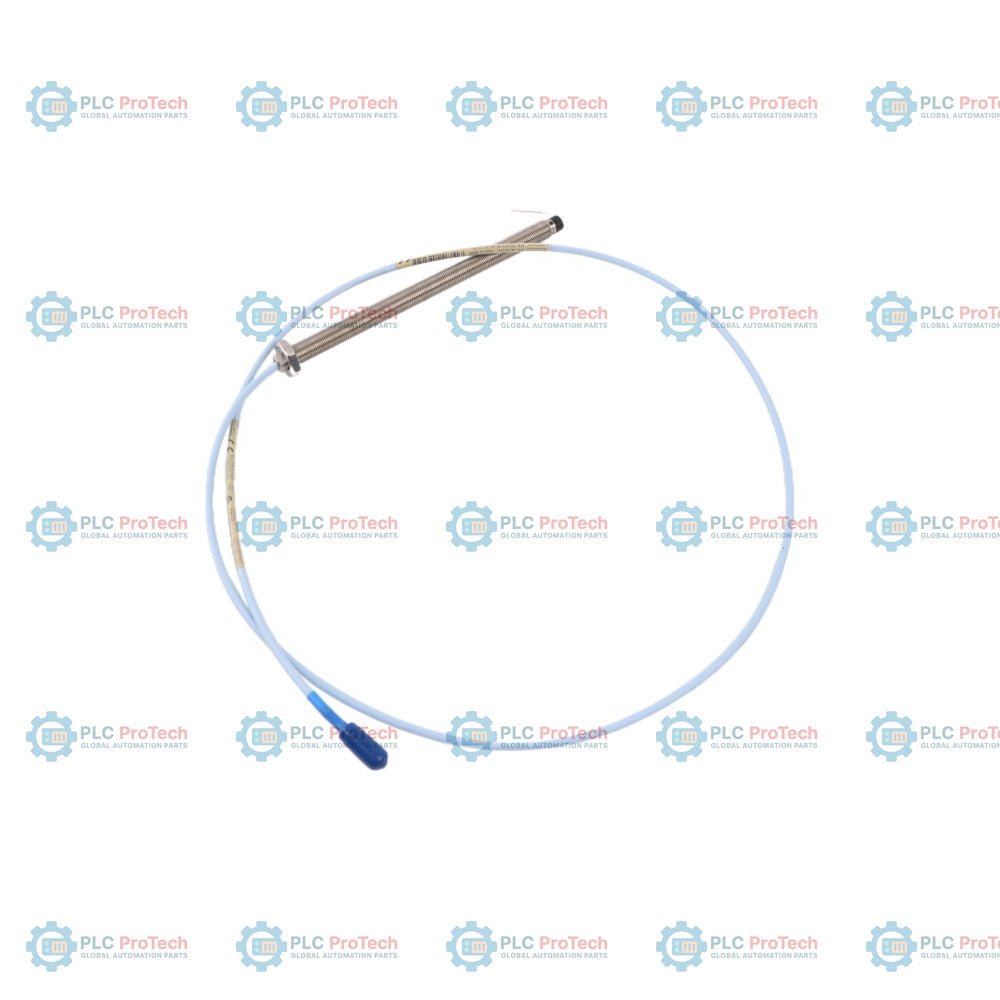

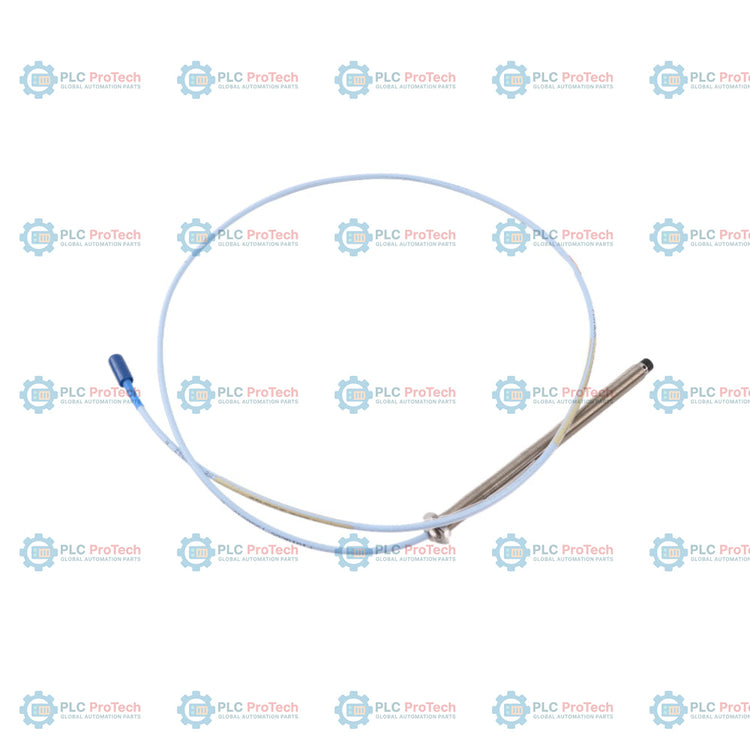

L'Opzione 00 (lunghezza non filettata di 0 mm), l'Opzione 19 (lunghezza complessiva del corpo di 190 mm) e l'Opzione 12 (cavo FluidLoc con connettore ClickLoc miniaturizzato) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm — 330103-00-19-10-12-05. Questa sonda senza armatura funziona con tecnologia a correnti parassite per monitorare le vibrazioni e la posizione assiale dell'albero. È dotata di un corpo filettato metrico M10 x 1, di un cavo con lunghezza totale di 1,0 m (Opzione 10) e dispone di certificazioni CSA, ATEX e IECEx per aree pericolose (Opzione 05), per installazioni a sicurezza intrinseca.

A differenza dei cavi coassiali standard, il cavo FluidLoc integrato (Opzione 12) impedisce all'olio lubrificante, ai fluidi della turbina o ad altri liquidi di processo di fuoriuscire dall'alloggiamento della macchina attraverso gli strati interni del cavo. Il corpo completamente filettato (parte non filettata di 0 mm) garantisce un robusto ingaggio del supporto all'interno di fori filettati profondi, rendendolo ideale per i corpi dei cuscinetti di grandi turbine e compressori, dove le lunghezze del collo non filettato standard non sono adatte.

Caratteristiche

• Il cavo FluidLoc (Opzione 12) impedisce ai fluidi di processo e all'olio della turbina di migrare attraverso l'anima interna del cavo.
• Design del corpo completamente filettato (Opzione 00), con lunghezza non filettata di 0 mm per il massimo ingaggio strutturale del supporto.
• Corpo filettato metrico in ottone M10 x 1 (senza armatura), con una robusta lunghezza complessiva del corpo di 190 mm (Opzione 19).
• Il connettore coassiale ClickLoc placcato in oro garantisce un collegamento sicuro serrabile a mano, con blocco acustico, eliminando la necessità di strumenti di assemblaggio specializzati.
• La lunghezza totale del cavo di 1,0 metro (Opzione 10) si collega ai cavi di prolunga standard 3300 XL nei sistemi trasduttore da 5 o 9 metri.
• Approvazioni per aree pericolose (Opzione 05) certificate secondo gli standard CSA, ATEX e IECEx per ambienti di Zona 0, Zona 1 e Divisione 1.

Applicazioni

Questa sonda di prossimità viene utilizzata nei sistemi di protezione di macchinari rotanti critici. Le applicazioni tipiche includono la misurazione delle vibrazioni radiali dell'albero, della posizione della spinta assiale e della velocità di riferimento/fase chiave su turbine a vapore, compressori a gas, pompe industriali e generatori elettrici, in particolare nei cuscinetti o negli ambienti in cui il contenimento dei fluidi è fondamentale.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Mantenere una dimensione minima del target di 15,2 mm (0,6 pollici) di diametro della superficie piana.
• Per evitare variazioni nel fattore di scala, il diametro consigliato dell'albero target deve essere di almeno 76,2 mm (3,0 pollici).
• Evitare le interferenze mantenendo una separazione minima di 40 mm (1,6 pollici) per le misurazioni della posizione assiale o di 38 mm (1,5 pollici) per le misurazioni delle vibrazioni radiali.
• Durante l'installazione, non superare un innesto della filettatura di 15 mm per evitare il grippaggio della filettatura nel foro di montaggio.
• Assicurarsi che la distanza della sonda sia impostata entro l'intervallo di calibrazione lineare del sensore Proximitor 3300 XL prima del serraggio finale dei dadi di bloccaggio.

Conformità e certificazioni

• CSA: Classe I, Divisione 1 e 2, Gruppi A, B, C, D
• ATEX: Ex ia IIC T5...T1 Ga, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga, Ex ec IIC T5...T1 Gc
• Conforme al marchio CE
• Conforme alla direttiva RoHS
