Descrizione

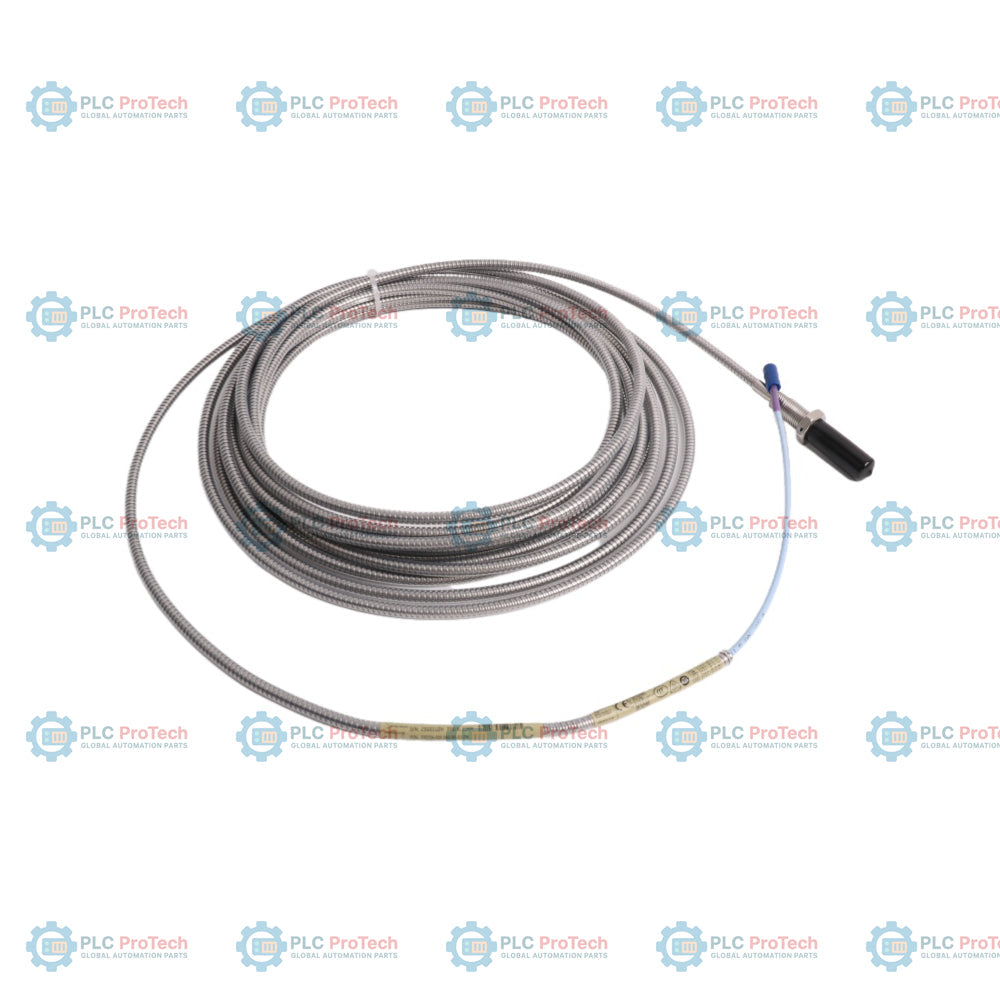

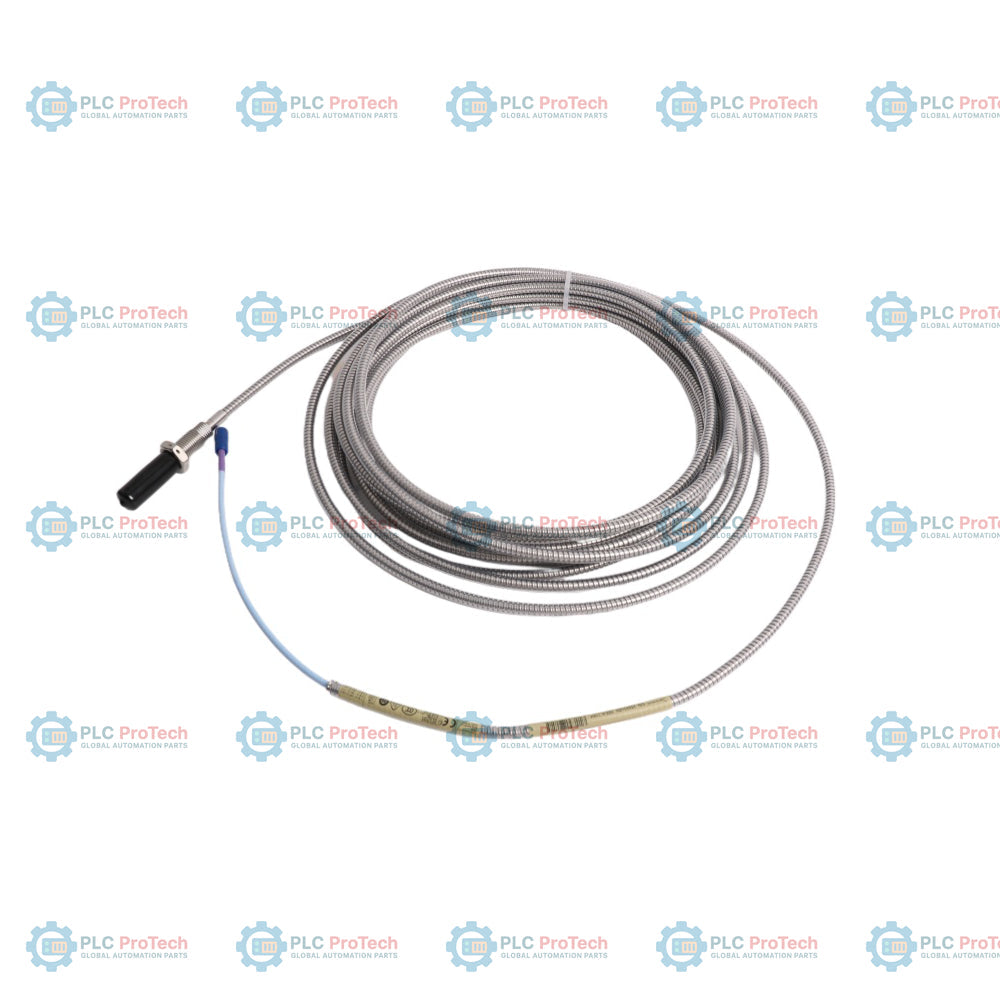

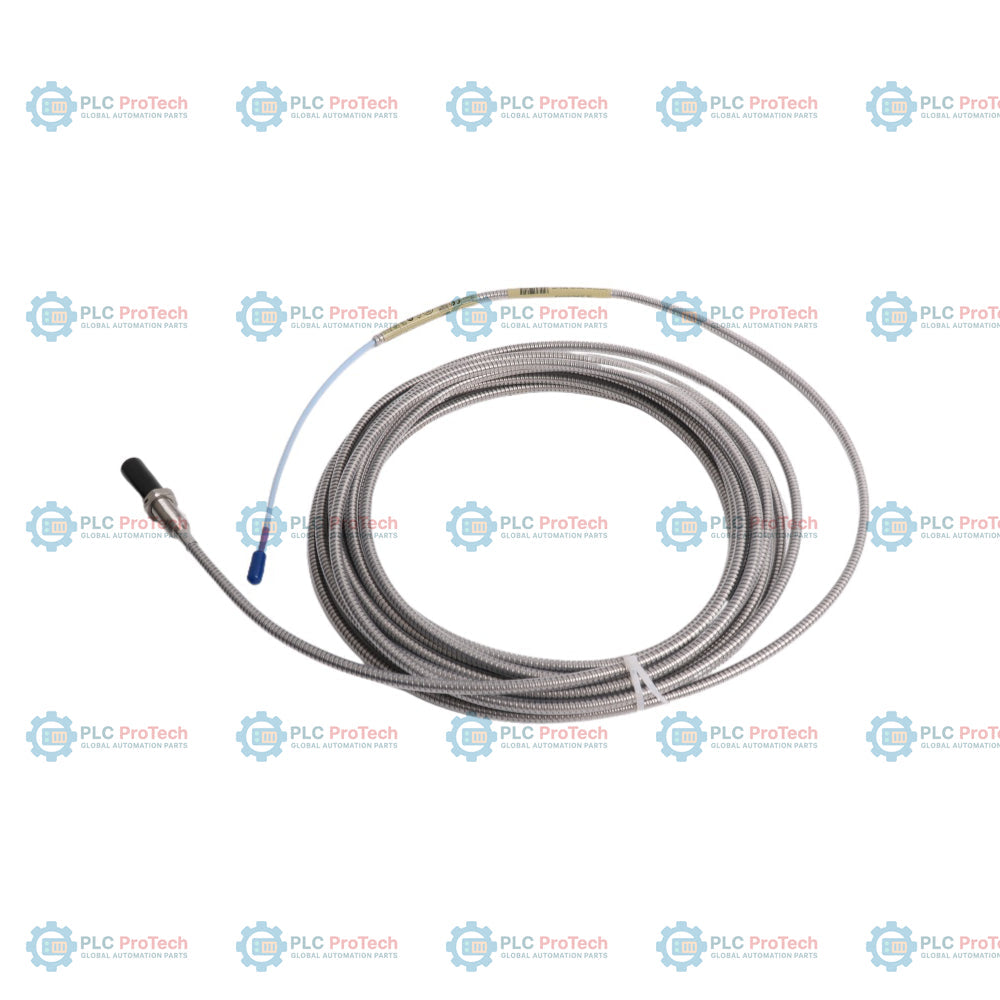

330704-000-060-90-02-CN specifica questa configurazione della sonda di prossimità 3300 XL da 11 mm, caratterizzata da una custodia metrica M14 x 1,5 completamente filettata e protetta da un'armatura in acciaio inossidabile, lunghezza non filettata di 0 mm (opzione 000), lunghezza complessiva della custodia di 60 mm (opzione 060) e cavo coassiale standard da 9,0 metri (opzione 90) terminato con un connettore Miniature ClickLoc (opzione 02), con approvazioni per aree pericolose in Cina (-CN).

A differenza delle configurazioni standard non armate o con filettatura imperiale, la filettatura metrica M14 x 1,5 e l'armatura integrata in acciaio inossidabile del modello base 330704 offrono protezione dagli ambienti difficili e dall'abrasione fisica. La lunghezza totale di 9,0 metri si collega direttamente ai sistemi compatibili da 9,0 metri senza richiedere un cavo di prolunga separato, semplificando l'installazione in macchinari situati in spazi ristretti o remoti. Il suffisso -CN indica le certificazioni NEPSI e CCC, soddisfacendo i requisiti di sicurezza per le atmosfere esplosive.

Caratteristiche

• Filettatura metrica M14 x 1,5 con armatura: il modello base 330704 integra un'armatura in acciaio inossidabile con guaina esterna in FEP su una custodia in acciaio inossidabile AISI 304 con filettatura metrica.
• Lunghezza non filettata di 0 mm: l'opzione 000 indica una struttura della custodia completamente filettata, ottimizzata per profondità di installazione ridotte o precise.
• Lunghezza della custodia di 60 mm: l'opzione 060 offre una lunghezza complessiva standard della custodia di 60 mm per una maggiore flessibilità strutturale.
• Lunghezza totale di 9,0 metri: l'opzione 90 offre un cavo integrale da 9,0 metri (29,5 piedi) per il collegamento diretto in configurazioni di macchinari estese.
• Connettore coassiale Miniature ClickLoc: l'opzione 02 include un connettore coassiale Miniature ClickLoc placcato in oro su un cavo triassiale standard (senza protezione del connettore).
• Approvazione per aree pericolose in Cina (-CN): il suffisso finale aggiunge le certificazioni NEPSI e CCC per gli ambienti pericolosi.

Applicazioni

Questa sonda di prossimità viene utilizzata nei sistemi di trasduttori 3300 XL da 11 mm per il monitoraggio senza contatto delle vibrazioni e della posizione in macchinari industriali critici, tra cui:

• Misurazioni dell'espansione differenziale e della posizione assiale (spinta) delle turbine a vapore
• Misurazioni della posizione e della caduta dell'asta dei compressori alternativi
• Misurazioni delle vibrazioni radiali e della posizione dell'albero su macchinari con cuscinetti a film fluido
• Generazione di segnali per tachimetro, velocità zero e riferimento di fase (Keyphasor)
• Installazioni industriali in Cina che richiedono le certificazioni di sicurezza NEPSI e CCC

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Limiti di coppia: Serrare il corpo filettato metrico M14 x 1.5 alla coppia consigliata di 21.1 N-m (187 in-lb). Non superare la coppia nominale massima di 63.3 N-m (560 in-lb).
• Raggio di curvatura del cavo: Durante il cablaggio, assicurarsi che il cavo coassiale corazzato standard mantenga un raggio di curvatura minimo di 25.4 mm (1.0 in) per evitare danni ai conduttori interni.
• Configurazione del gioco: Impostare il gioco fisico tra la punta della sonda e il bersaglio su 2.5 mm (100 mils) per ottenere l'allineamento al centro dell'intervallo lineare di 4.0 mm.
• Integrità del connettore: Pulire e asciugare le superfici del connettore ClickLoc prima dell'unione. I connettori devono essere serrati manualmente fino a battuta, oppure con una coppia massima di 0.565 N-m (5 in-lb).
• Protezione dell'armatura: Proteggere l'armatura in acciaio inossidabile rivestita in FEP da piegature accentuate o schiacciamenti, soprattutto in ambienti soggetti a vibrazioni elevate o abrasivi.

Conformità e certificazioni

• NEPSI: Certificazione cinese per aree pericolose in ambienti esplosivi.
• CCC: Certificazione obbligatoria cinese per la sicurezza elettrica industriale.
• CE: Requisiti dell'Unione Europea (se abbinato al sensore Proximitor 3300 XL conforme).
• RoHS: Conforme alle limitazioni standard sui materiali pericolosi negli ambienti industriali.
