Descrizione

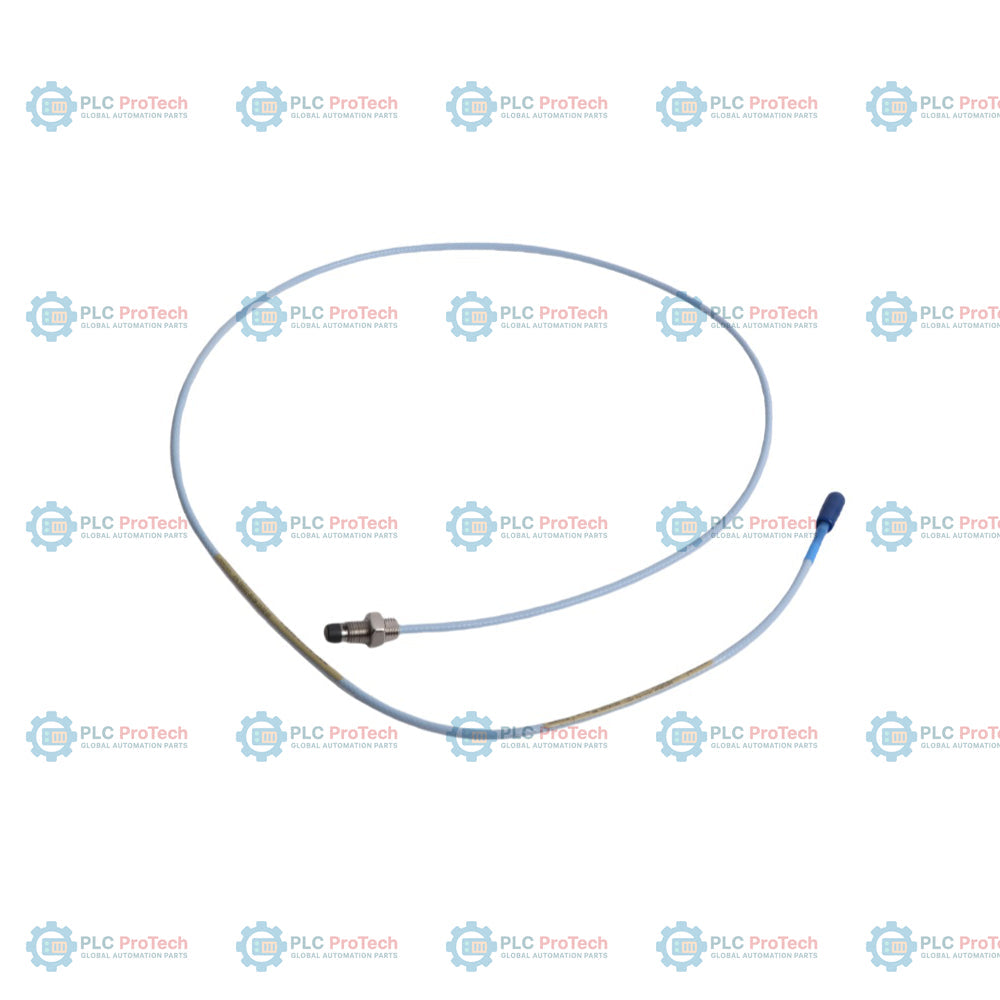

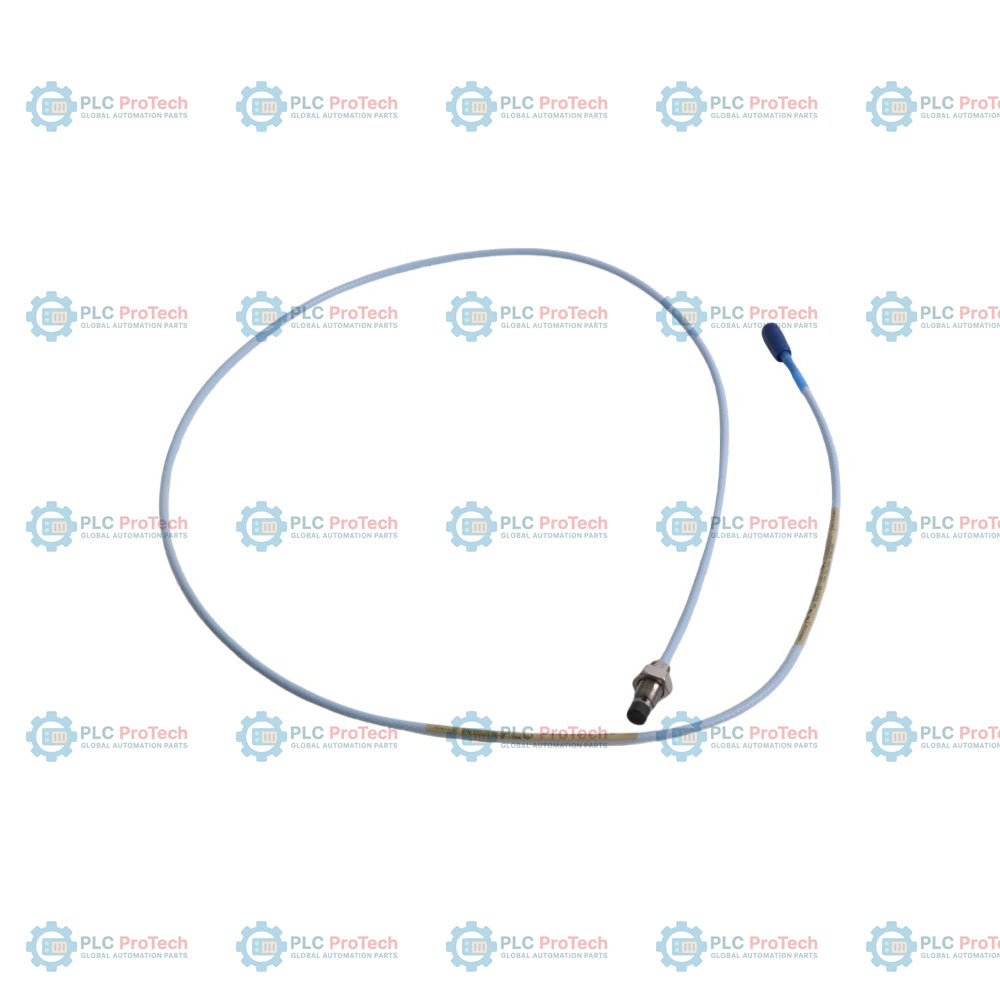

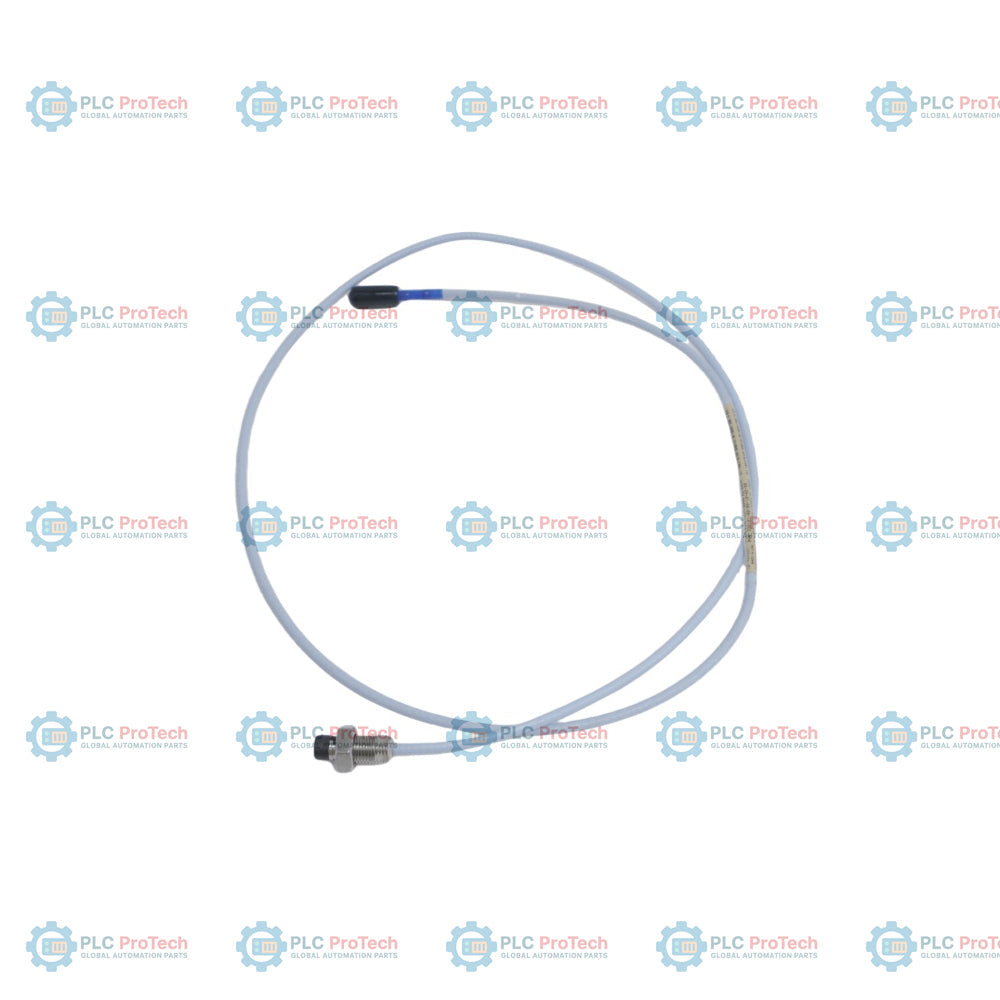

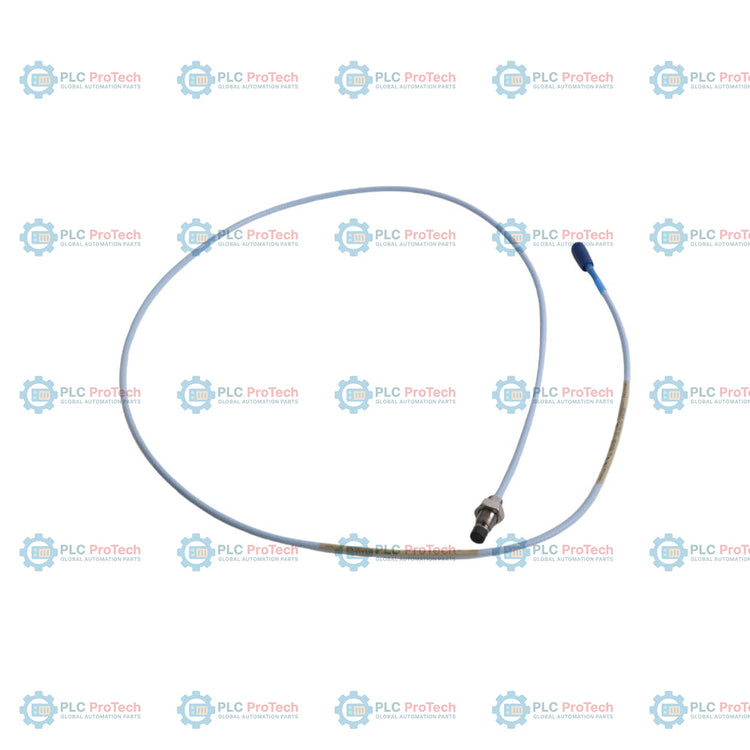

Per fornire misurazioni ad alta precisione, senza contatto, dello spostamento e delle vibrazioni dell’albero, il Bently Nevada 330101-00-08-10-11-00 funge da sonda di prossimità da 8 mm altamente specializzata nella serie di monitoraggio 3300 XL. Questa configurazione specifica presenta una custodia da 0,8 pollici completamente filettata e senza armatura, una lunghezza totale di 1,0 metro e un cavo FluidLoc brevettato con protezione del connettore integrata. A differenza delle opzioni standard, il design FluidLoc impedisce a olio, lubrificanti di processo e altri fluidi industriali di fuoriuscire dagli alloggiamenti dei macchinari attraverso l’interno del cavo. Queste caratteristiche combinate rendono questa configurazione ideale per carcasse di macchinari umide, immerse nell’olio o ad alta pressione, dove il contenimento dei fluidi è fondamentale.

Basata sul principio delle correnti parassite, questa sonda di prossimità rileva le variazioni statiche e dinamiche della posizione dell’albero rispetto alla sua punta da 8 mm. Il segnale grezzo viene trasmesso tramite una connessione coassiale ad alta frequenza a un sensore Proximitor 3300 XL compatibile, che traduce la variazione di impedenza in un’uscita di tensione proporzionale e pulita. Questo sistema fornisce un’uscita lineare eccezionalmente stabile su un intervallo di misurazione di 2,0 mm (80 mil), rispettando pienamente gli standard API 670 in termini di affidabilità e stabilità termica quando integrato in una catena completa di trasduttori 3300 XL.

Caratteristiche

• Misurazione senza contatto dello spostamento mediante correnti parassite con diametro della punta di 8 mm
• La tecnologia per cavi FluidLoc sigilla l’interno del cavo per impedire la fuoriuscita di olio o altri fluidi dalla carcassa del macchinario
• Connettore coassiale miniaturizzato ClickLoc integrato con protezione del connettore in fluorosilicone per una maggiore schermatura ambientale
• Custodia in acciaio inossidabile completamente filettata da 0,8 pollici (filettatura 3/8-24 UNF) senza armatura per il montaggio diretto standard
• Punta robusta in solfuro di polifenilene (PPS) e corpo della sonda in acciaio inossidabile AISI 303 o 304 per una durata superiore in ambienti con macchinari gravosi
• Pienamente compatibile e intercambiabile con i sensori Proximitor standard Bently Nevada 3300 XL e i cavi di prolunga

Applicazioni

• Monitoraggio delle vibrazioni dell’albero e della posizione dinamica su turbine a vapore e a gas
• Monitoraggio dello spostamento assiale e delle vibrazioni radiali su compressori ad alta velocità, turboespansori e pompe
• Critical rotating machinery protection in wet, oily, or oil-mist environments where fluid containment along the sensor cable is mandatory
• Protezione di macchinari rotanti critici in ambienti umidi, oleosi o con nebbia d’olio, dove è obbligatorio il contenimento del fluido lungo il cavo del sensore

Installazioni di monitoraggio permanente su alloggiamenti di cuscinetti a film fluido

Non richiesta (ambienti per uso generale)

Linee guida per l’installazione

• Montare la sonda con il traferro appropriato, come specificato dalla calibrazione del sistema (in genere 1,27 mm o 50 mil per un intervallo standard di 2,0 mm / 80 mil).
• Instradare il cavo della sonda FluidLoc utilizzando tecniche standard di instradamento dei cavi coassiali a bassa rumorosità. Evitare pieghe strette, mantenendo un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici).
• Schermatura e messa a terra: assicurarsi di adottare procedure corrette di schermatura e messa a terra per eliminare le interferenze elettromagnetiche (EMI). Collegare la schermatura all’alloggiamento del sensore Proximitor o a un punto di messa a terra della strumentazione appropriato.
• Serrare il controdado di bloccaggio dell’involucro della sonda utilizzando i fori per il filo di sicurezza, se necessario, per impedire l’allentamento dovuto alla rotazione in presenza di forti vibrazioni della macchina.

Conformità e certificazioni

• Conforme alla normativa CE
• Conforme alla normativa RoHS
