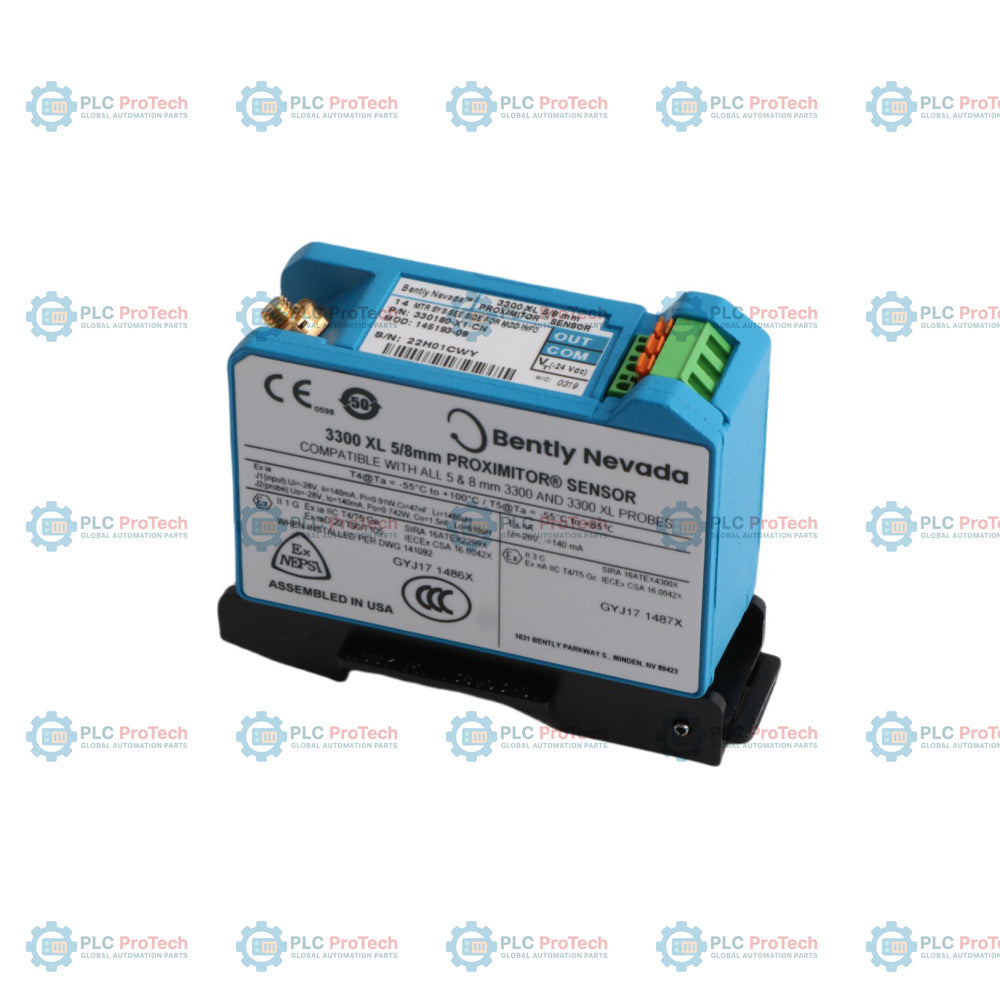

Bently Nevada 330180-X1-05MODEL145193-01 3300 XL Sensore di prossimità

Descrizione

L'opzione X1 (montaggio DIN) e la calibrazione personalizzata del materiale target dell'opzione 01 secondo MODEL 145193 specificano questa configurazione Proximitor 3300 XL da 5 mm/8 mm e 9 m - 330180-X1-05MODEL145193-01. Questo sensore Proximitor 3300 XL specializzato condiziona e pilota i segnali della sonda di prossimità, fornendo un'uscita di tensione proporzionale allo spostamento direttamente ai sistemi di protezione dei macchinari. A differenza dei sensori standard calibrati per materiali target in acciaio AISI 4140 standard, questo modello incorpora una ricalibrazione di fabbrica (MODEL 145193-01) per una compatibilità precisa con un materiale target dell'albero non standard, prevenendo le deviazioni di misurazione causate dalla permeabilità e dalla conduttività elettrica del materiale alternativo. È dotato di molteplici approvazioni da parte degli enti (opzione 05) per supportare l'installazione in ambienti pericolosi ad accesso limitato.

Il modulo Proximitor rappresenta un collegamento essenziale nei sistemi di protezione dei macchinari, traducendo lo spostamento fisico dell'albero in uscite elettriche dinamiche. La modifica integrata per il montaggio su guida DIN consente una configurazione del pannello ad alta densità e standardizzata, semplificando il cablaggio degli armadi negli ambienti di monitoraggio della generazione di energia e dei processi petrolchimici. I test di fabbrica garantiscono che lo zero elettrico, il fattore di scala e le tolleranze di calibrazione siano perfettamente conformi alle specifiche dell'albero target, come indicato nel disegno Bently Nevada e nel riferimento BOM 145193.

Caratteristiche

• La modifica dell'opzione X1 specifica una staffa adattatrice integrata per il montaggio su guida DIN, per un rapido montaggio sul pannello.
• L'opzione 05 fornisce molteplici approvazioni da parte degli enti per aree pericolose, inclusi gli standard CSA, ATEX e IECEx.
• La ricalibrazione di fabbrica MODEL 145193-01 è compatibile con materiali target alternativi per eliminare gli errori di eccentricità elettrica e del fattore di scala.
• Completamente compatibile con sonde di prossimità standard 3300 XL da 5 mm e 8 mm e cavi di prolunga da 9 metri.
• I circuiti interni dell'oscillatore a stato solido e del demodulatore di segnale sono alloggiati all'interno di un robusto involucro schermato per respingere le interferenze elettromagnetiche.

Applicazioni

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale su turbine, compressori, motori e pompe industriali ad alta velocità.
• Installazioni di macchinari rotanti in aree pericolose di impianti petroliferi, del gas, chimici e di produzione di energia a vapore/gas.
• Progetti di calibrazione per retrofit in cui il materiale target dell'albero del rotore differisce dall'acciaio AISI 4140 standard.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montare saldamente il modulo su guide DIN standard da 35 mm, all'interno di un quadro pulito e protetto dagli agenti atmosferici.
• Assicurarsi che il materiale dell'albero target corrisponda alla ricalibrazione di fabbrica specifica (MODEL 145193-01) per mantenere l'errore del fattore di scala entro le tolleranze accettabili.
• Mantenere separato il percorso della sonda di prossimità e del cavo di prolunga dai cavi CA ad alta tensione per ridurre al minimo la diafonia e l'iniezione di rumore.
• Collegare correttamente la schermatura del sensore a terra esclusivamente all'estremità del sistema ricevitore/monitor per prevenire problemi di corrente nel circuito.

Conformità e certificazioni

• Omologazioni CSA per luoghi pericolosi di Classe I, Divisione 1 e 2, Gruppi A, B, C e D
• Certificazioni industriali ATEX a sicurezza intrinseca Ex ia e antiscintilla Ex nA
• Conformità IECEx per aree pericolose in ambienti internazionali con atmosfere esplosive
