Descrizione

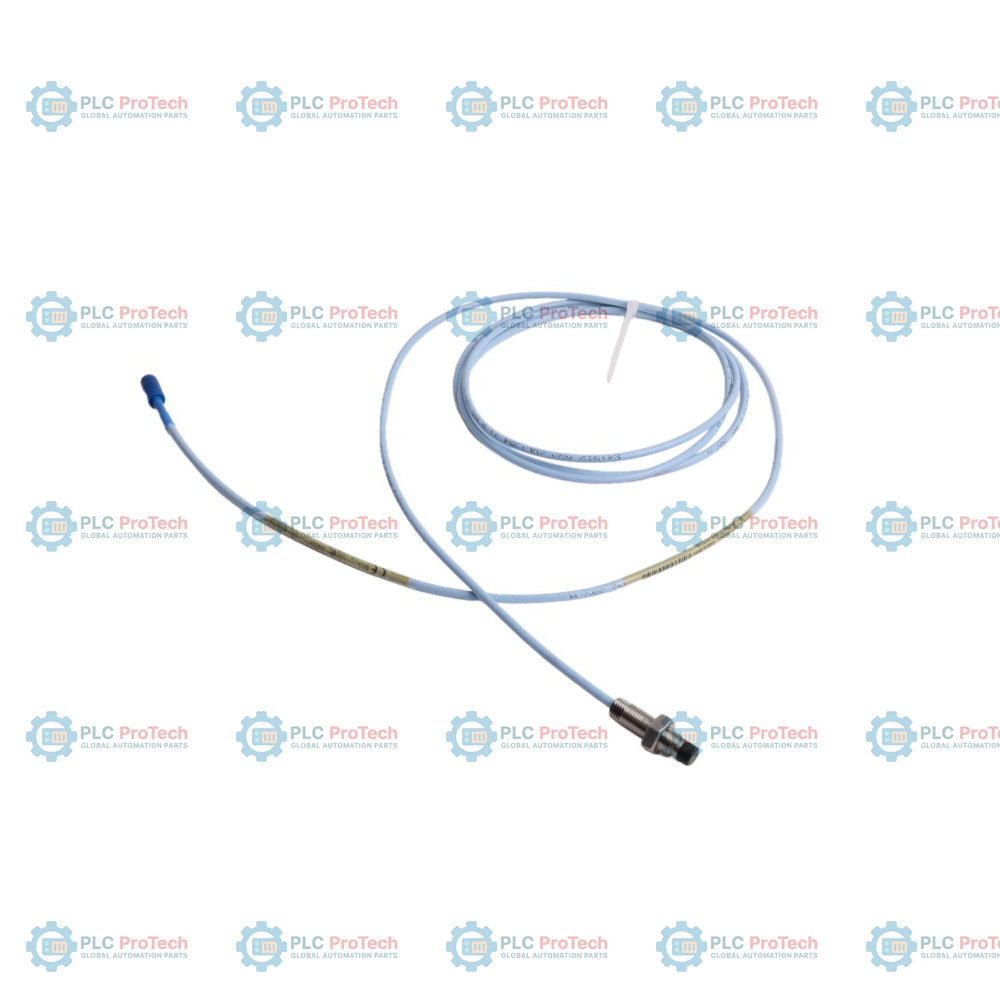

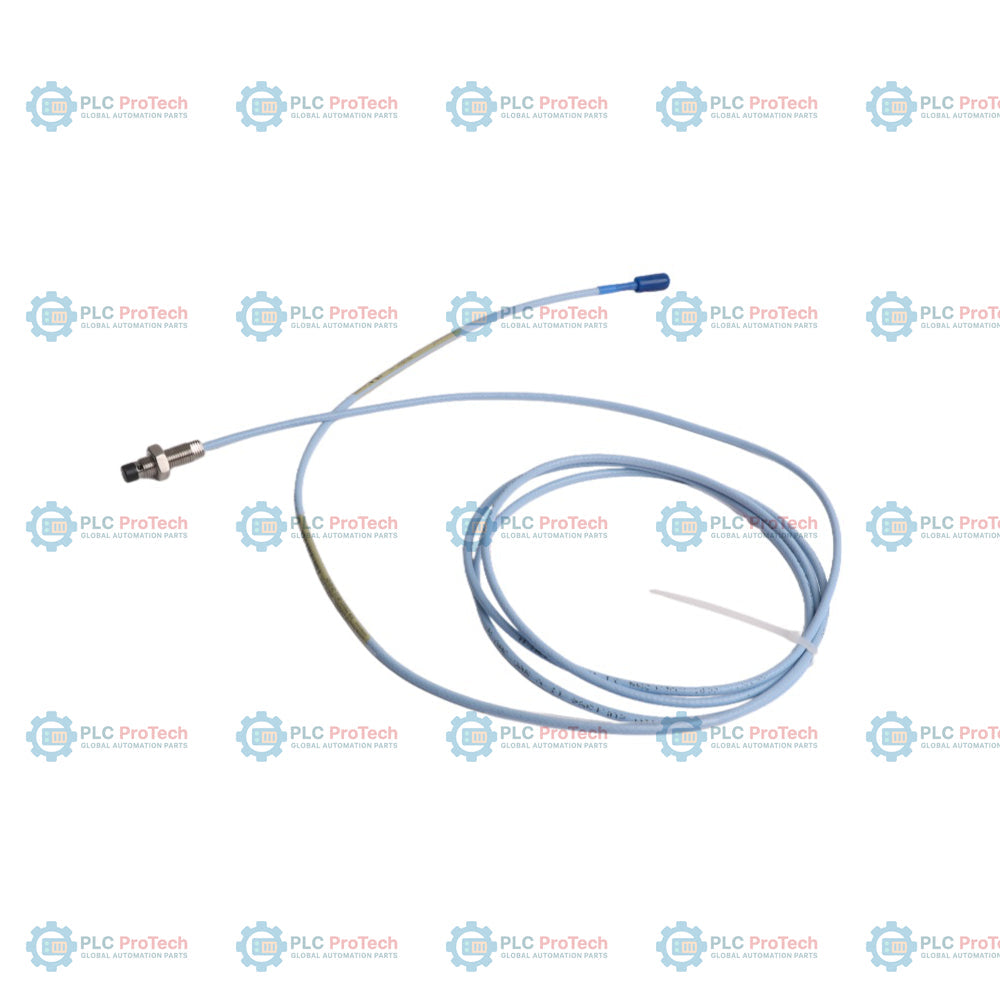

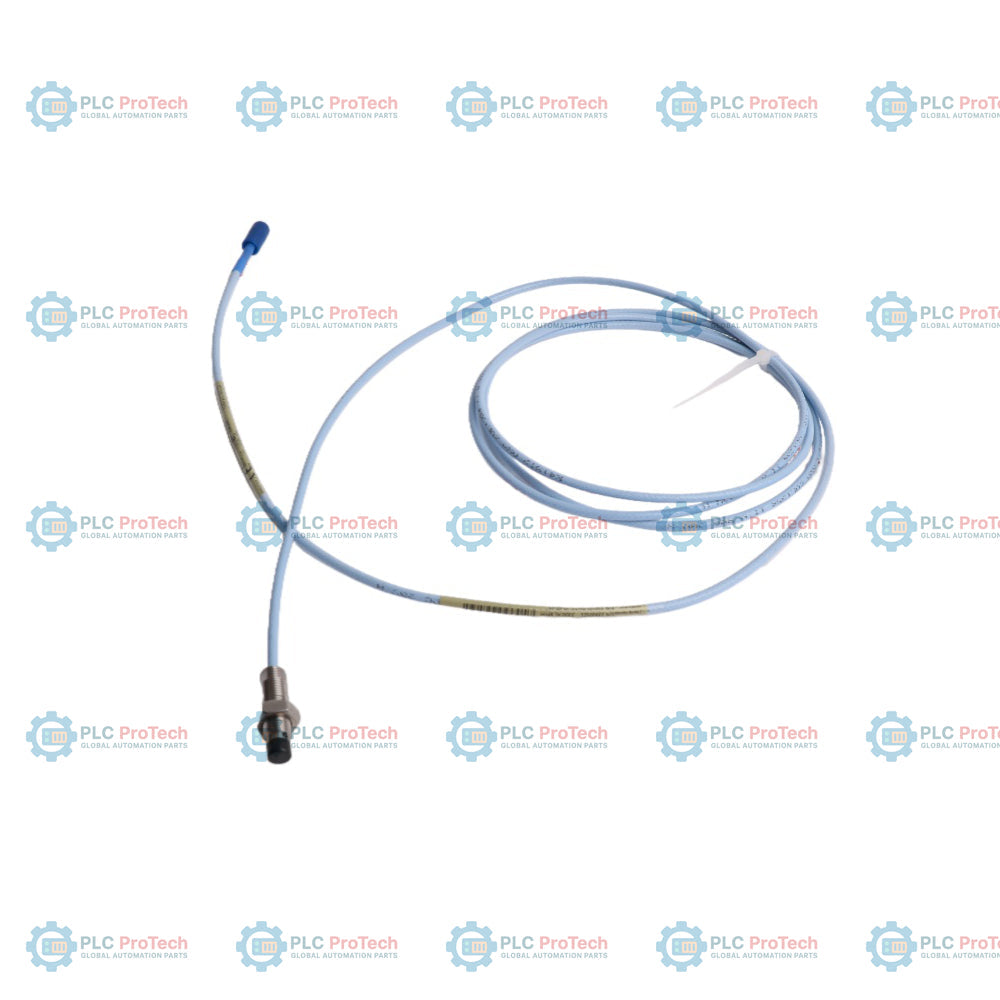

Il Bently Nevada 330101-00-11-20-02-05 è una sonda di prossimità da 8 mm ad alta affidabilità e senza contatto, progettata per misurare le vibrazioni e la posizione dell'albero di macchinari critici nelle apparecchiature industriali rotanti. Questo modello specifico presenta un corpo completamente filettato in acciaio 3/8-24 UNF, senza armatura, configurato con 0,0 pollici di lunghezza non filettata e una lunghezza complessiva compatta di 1,1 pollici. Viene fornito con un cavo coassiale standard da 2,0 metri (6,6 piedi), terminato con un connettore coassiale miniaturizzato ClickLoc, ed è certificato per ambienti esplosivi con approvazioni complete CSA, ATEX e IECEx.

Basata sul principio delle correnti parassite, questa sonda rileva il movimento del target con precisione micrometrica quando viene abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga corrispondenti. A differenza delle configurazioni corazzate o dotate di protezioni fisiche per i connettori, questa variante senza armatura è progettata per gli spazi ristretti all'interno dei supporti dei cuscinetti, dove non è necessaria una schermatura fisica aggiuntiva e lo spazio meccanico è fortemente limitato.

Caratteristiche

• Sonda di prossimità con diametro della punta di 8 mm, progettata per misurare senza contatto lo spostamento e le vibrazioni dell'albero.
• Corpo della sonda completamente filettato in acciaio inossidabile 3/8-24 UNF-2A, per un'elevata resistenza meccanica e alla corrosione.
• Corpo compatto con lunghezza complessiva di 1,1 pollici e 0,0 pollici di lunghezza non filettata, ottimizzato per spazi ristretti.
• Cavo coassiale standard da 2,0 metri (6,6 piedi) con connettore coassiale miniaturizzato ClickLoc integrato.
• Elevata resistenza alle alte temperature, con un intervallo di temperatura di esercizio e stoccaggio compreso tra -52 °C e +177 °C.
• L'opzione di approvazione dell'ente 05 garantisce la conformità nativa alle classificazioni delle aree pericolose CSA, ATEX e IECEx.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione della spinta assiale su turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore su compressori centrifughi, ventilatori e pompe ad alta pressione.
• Misurazioni dell'espansione differenziale e dell'espansione del casing.
• Rilevamento della velocità e del riferimento di fase (applicazioni Keyphasor).
• Interblocchi protettivi permanenti sui macchinari industriali rotanti critici.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montare la sonda con il gap appropriato secondo gli standard di calibrazione specifici del sistema 3300 XL Proximitor (gap nominale tipico di 1.27 mm / 50 mil).
• Assicurarsi che l'involucro filettato sia fissato all'interno della staffa di montaggio, in modo che l'innesto della filettatura non superi i limiti massimi consentiti (innesto massimo di 0.563 in per la filettatura 3/8-24).
• Instradare il cavo standard della sonda utilizzando pratiche appropriate di schermatura, messa a terra e posa in condotto, per evitare interferenze elettromagnetiche o abrasioni fisiche contro l'alloggiamento del cuscinetto.
• Non esporre la punta o l'involucro della sonda a soluzioni chimiche estreme (con pH molto basso o alto) per prevenire il deterioramento della guarnizione di tenuta a pressione con O-ring Viton integrata.

Conformità e certificazioni

• ATEX: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (per zone a sicurezza intrinseca)
• IECEx: Ex ia IIC T5...T1 Ga; Ex ec IIC T5...T1 Gc
• CSA: Classe I, Divisione 1, Gruppi A, B, C e D; Classe II, Gruppi E, F e G; Classe III
• CE: Pienamente conforme alle normative europee sulla compatibilità elettromagnetica e sulle aree pericolose
