Descrizione

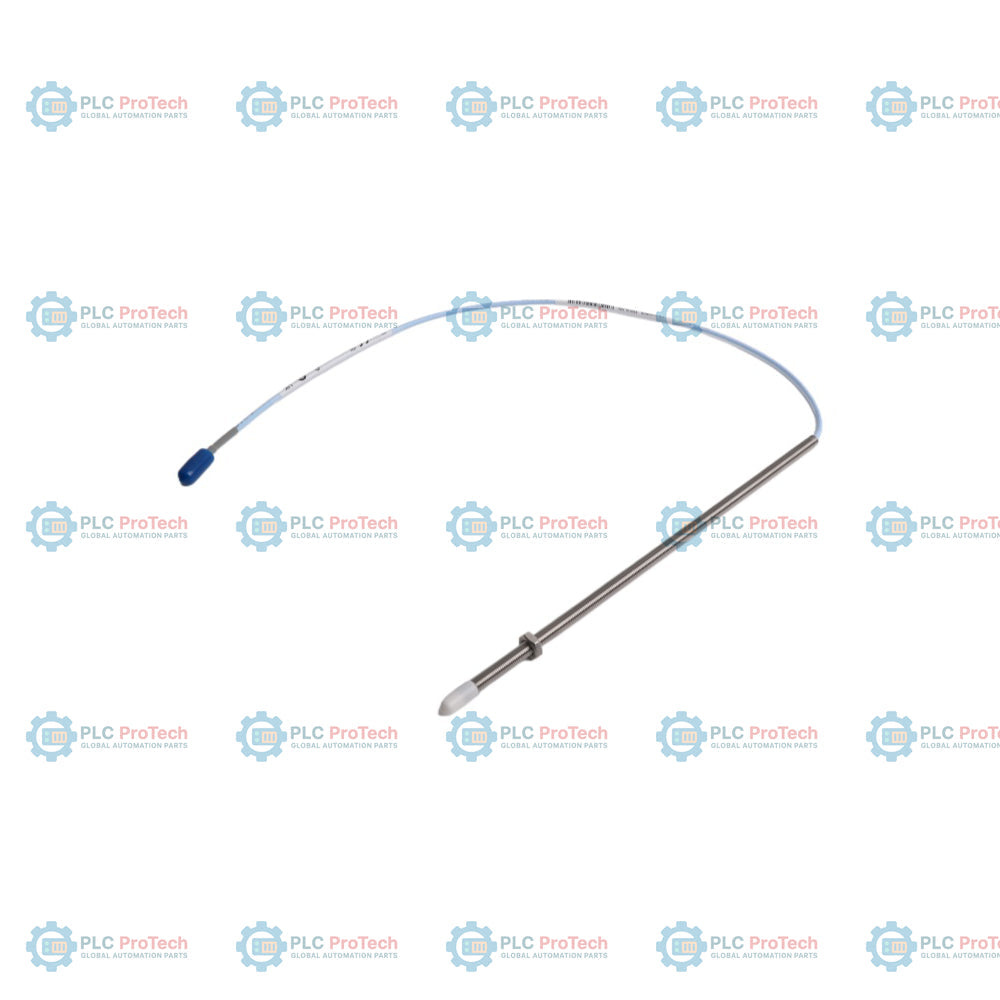

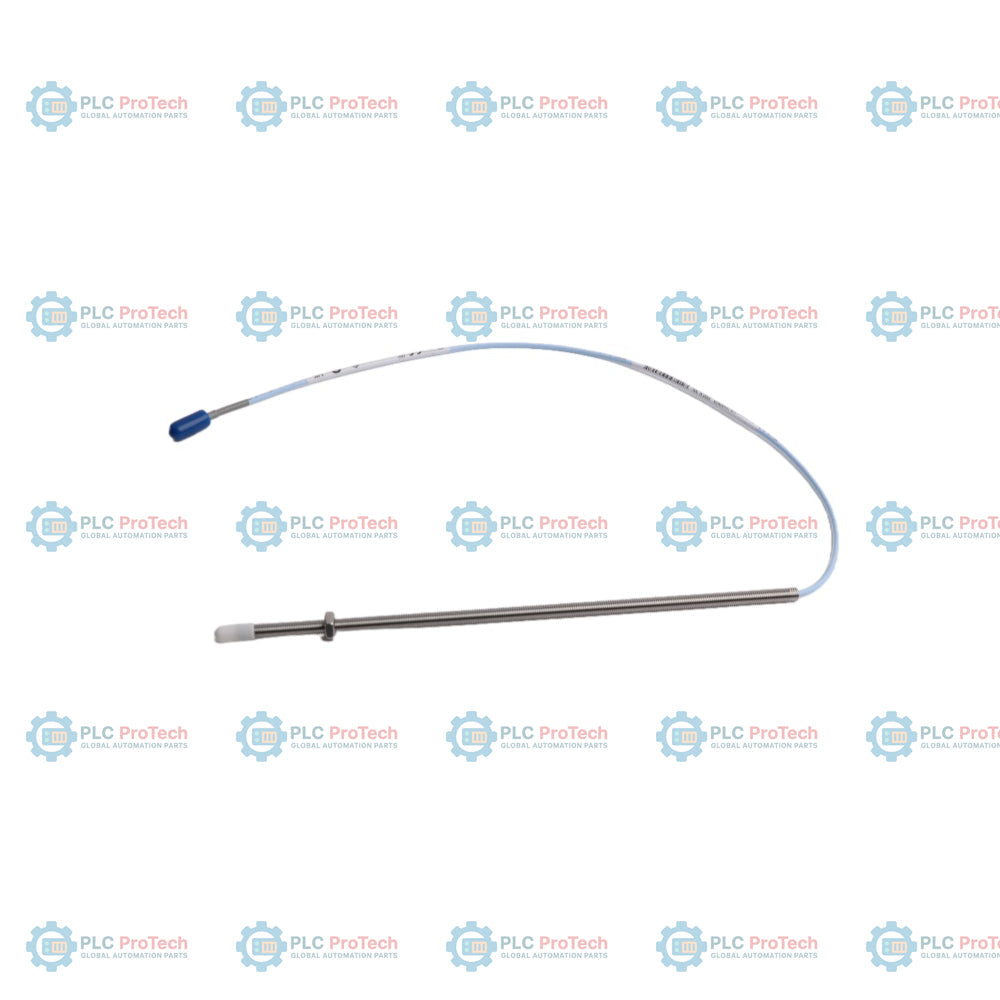

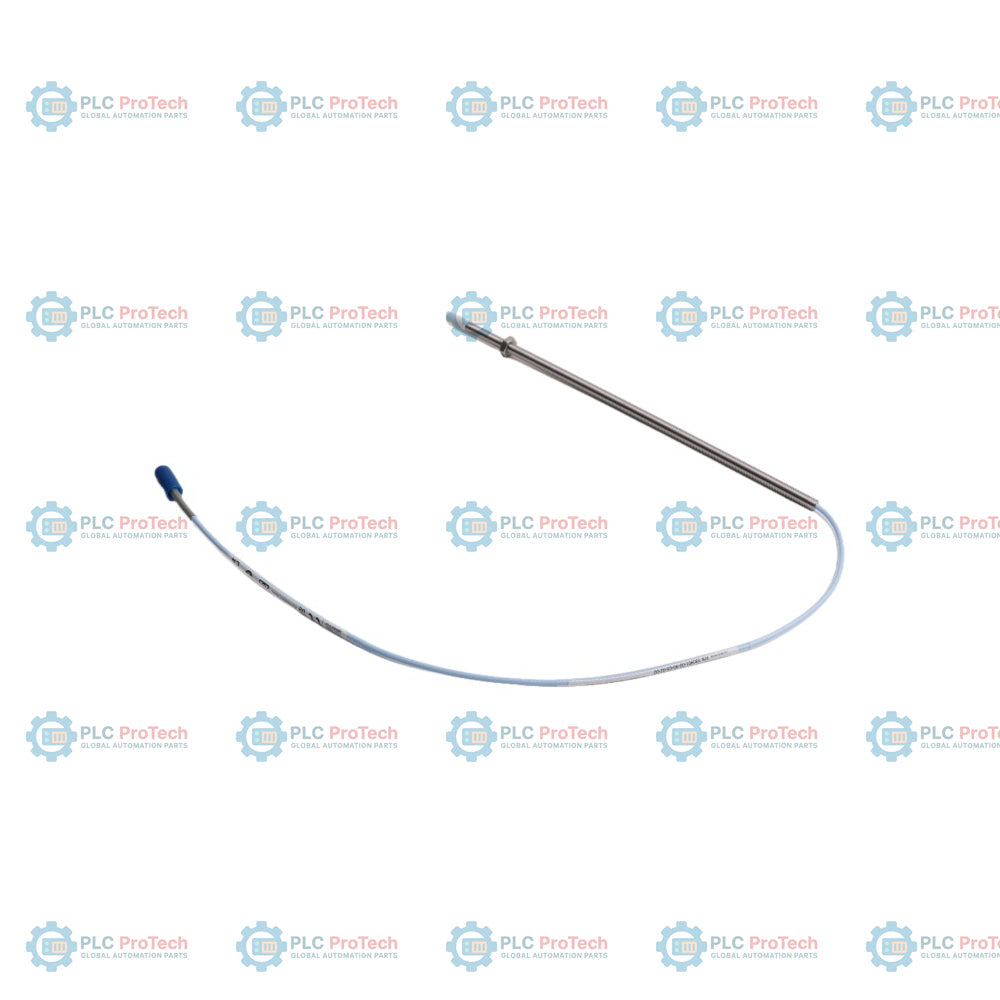

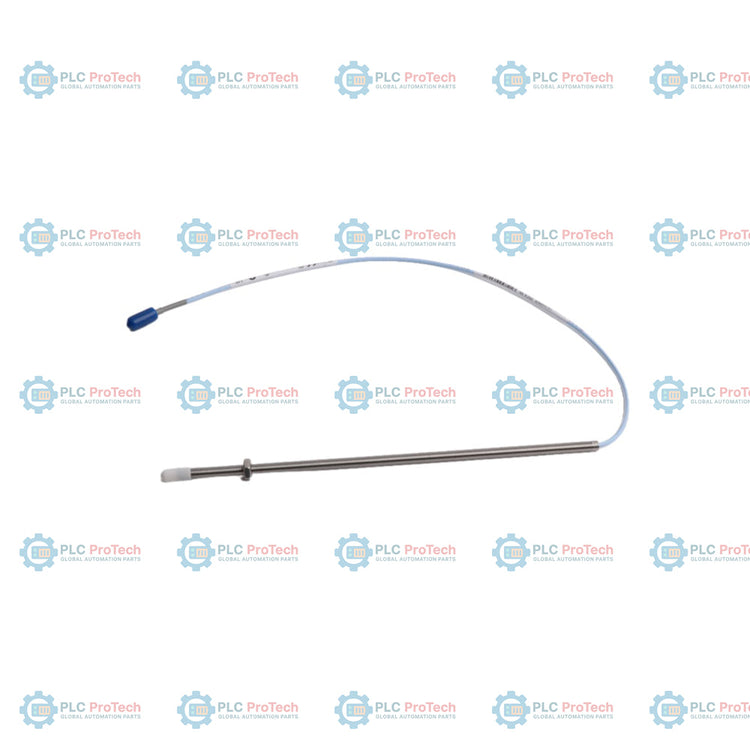

330901-00-90-10-02-05 specifica una sonda di prossimità 3300 NSv con filettatura 1/4-28 UNF e senza armatura. Questa configurazione specifica presenta una lunghezza non filettata di 0,0 pollici, una lunghezza complessiva del corpo di 9,0 pollici, una lunghezza totale del cavo di 1,0 metro (39 pollici), un connettore coassiale miniaturizzato ClickLoc con cavo standard e approvazioni multiple degli enti.

Il sistema 3300 NSv viene utilizzato per misurare senza contatto le vibrazioni e la posizione degli alberi su macchine con spazio libero limitato o geometrie del target ridotte, come compressori d'aria centrifughi, compressori per refrigerazione e macchinari rotanti di piccole dimensioni. Il design del cavo senza armatura consente un instradamento ordinato in involucri stretti e il connettore ClickLoc placcato in oro impedisce l'allentamento del collegamento durante il funzionamento. È elettricamente e meccanicamente intercambiabile con i sistemi 3300 RAM precedenti e offre caratteristiche superiori nella vista laterale e una maggiore resistenza chimica.

Caratteristiche

• Configurazione filettata: filettatura 1/4-28 UNF senza armatura in acciaio inossidabile
• Lunghezza non filettata dell'opzione 00: 0,0 pollici (corpo completamente filettato)
• Lunghezza del corpo dell'opzione 90: lunghezza filettata complessiva di 9,0 pollici
• Lunghezza totale dell'opzione 10: lunghezza del cavo della sonda di 1,0 metro (39 pollici)
• Connettore dell'opzione 02: connettore coassiale miniaturizzato ClickLoc su cavo coassiale standard isolato in FEP
• Approvazione dell'opzione 05: approvazioni multiple degli enti per installazioni in aree pericolose
• Stampaggio TipLoc: robusto collegamento strutturale tra la punta in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile
• Design CableLoc: offre una resistenza alla trazione fino a 220 N (50 lb) tra la punta della sonda e il cavo

Applicazioni

• Compressori d'aria centrifughi e compressori per refrigerazione con giochi ridotti
• Compressori di gas di processo e turbomacchinari ad alta velocità
• Misurazioni delle vibrazioni e della posizione radiali su alberi più piccoli di 51 mm (2 pollici)
• Misurazioni della posizione assiale (spinta) su target piani più piccoli di 15 mm (0,6 pollici)
• Misurazioni del tachimetro, della velocità zero e del riferimento di fase (Keyphasor)

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Calibrazione del target: Il sistema è calibrato di serie per acciaio AISI 4140. La calibrazione su altri materiali target modificherà il fattore di scala.
• Distanza della sonda: Installare la sonda alla distanza consigliata di 1.0 mm (40 mils) dalla superficie target, corrispondente a un'uscita nominale di circa -9 Vdc dal Proximitor.
• Instradamento del cavo: Assicurarsi che il cavo coassiale da 75 ohm mantenga un raggio di curvatura minimo di 25.4 mm (1.0 in) per evitare variazioni di impedenza e deterioramento fisico.
• Coppia di serraggio della filettatura: Fissare l'involucro della sonda 1/4-28 utilizzando una coppia massima nominale di 7.3 Nm (65 in-lb), con una coppia di installazione consigliata di 5.1 Nm (45 in-lb).
• Sicurezza del connettore: Serrare a mano i connettori coassiali ClickLoc. Se è prevista l'esposizione a liquidi, proteggere il giunto utilizzando un kit di protezione del connettore o nastro in silicone autoagglomerante.

Conformità e certificazioni

• Omologazioni opzione 05: Approvato per aree pericolose da diverse agenzie (incluse le certificazioni CSA, ATEX e IECEx).
• Sicurezza intrinseca (ia): Certificato Ex ia IIC T5...T1 Ga e Ex ia IIIC T90degC...T280degC Dc quando collegato con parametri di entità appropriati.
• Antiscintilla (nA/ec): Certificato Ex nA IIC T5...T1 Gc e Ex ec IIC T5...T1 Gc.
• Marchio CE: Pienamente conforme ai requisiti della direttiva europea EMC per le emissioni e l'immunità RFI/EMI quando montato correttamente.
