Descrizione

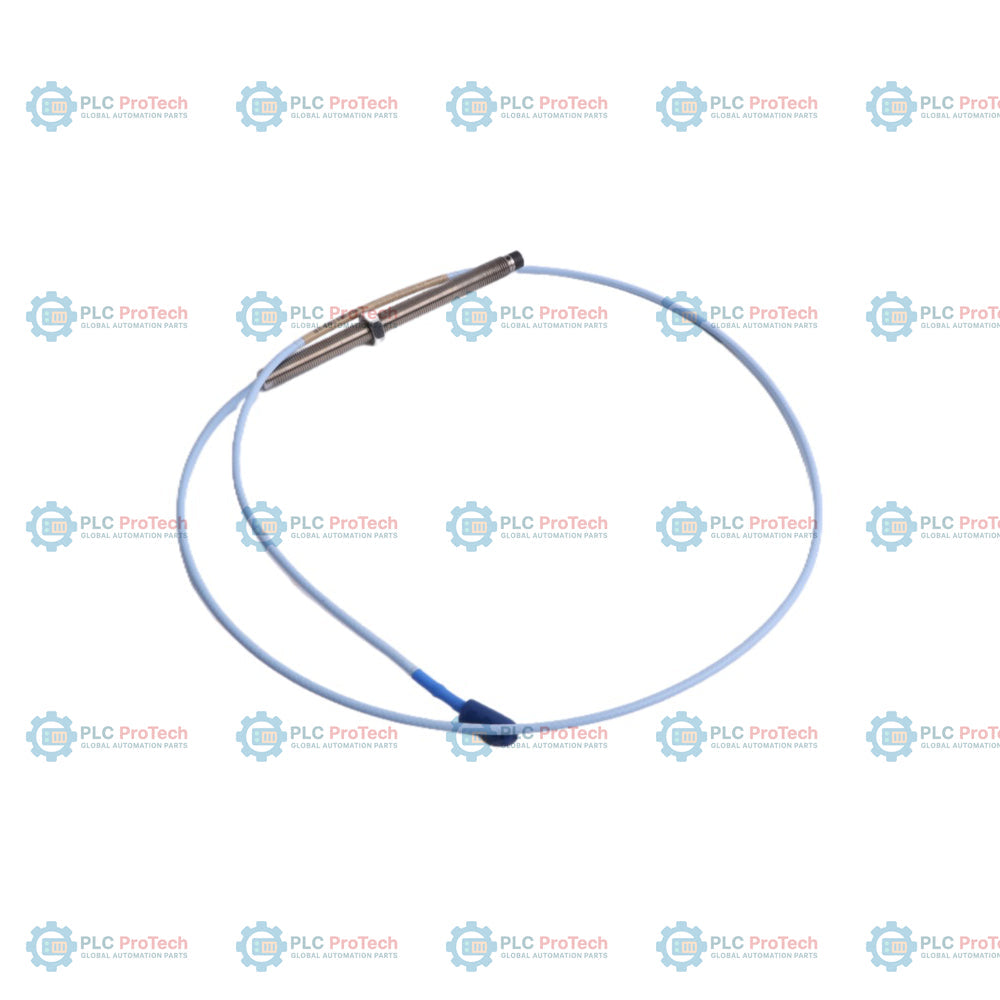

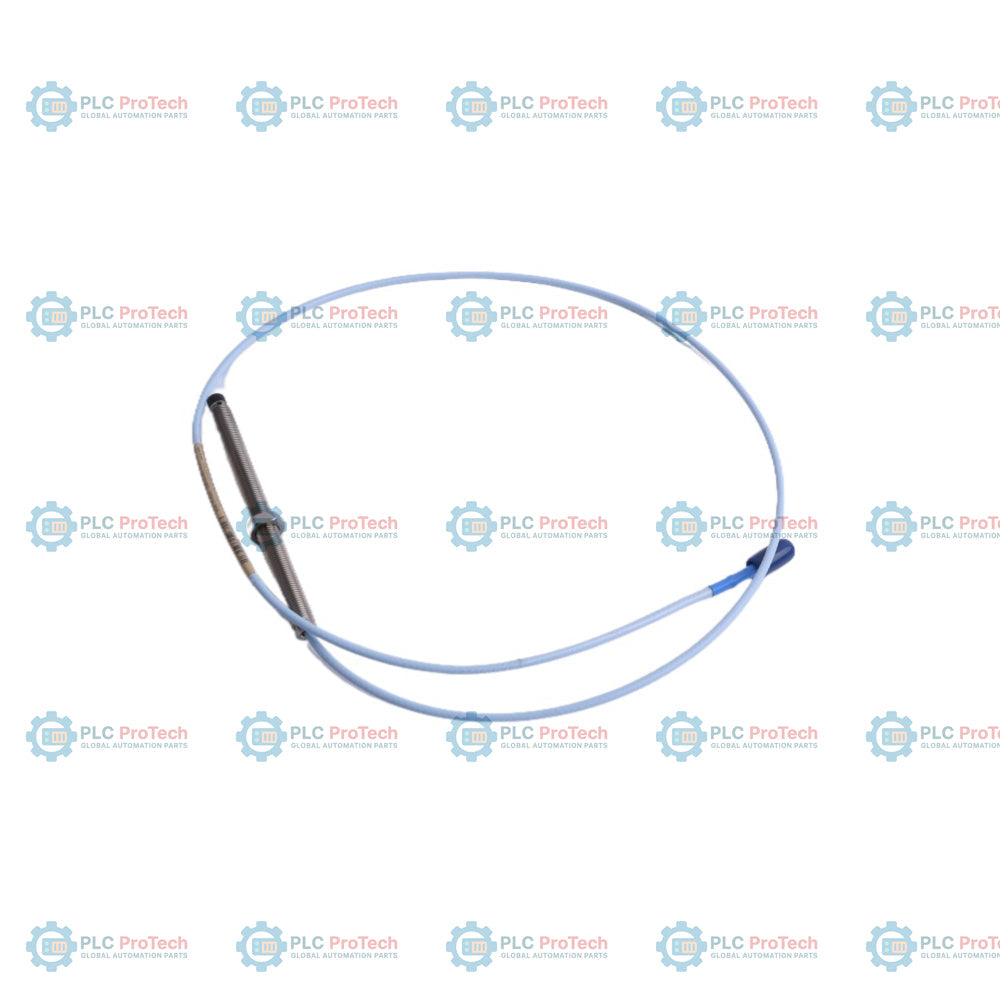

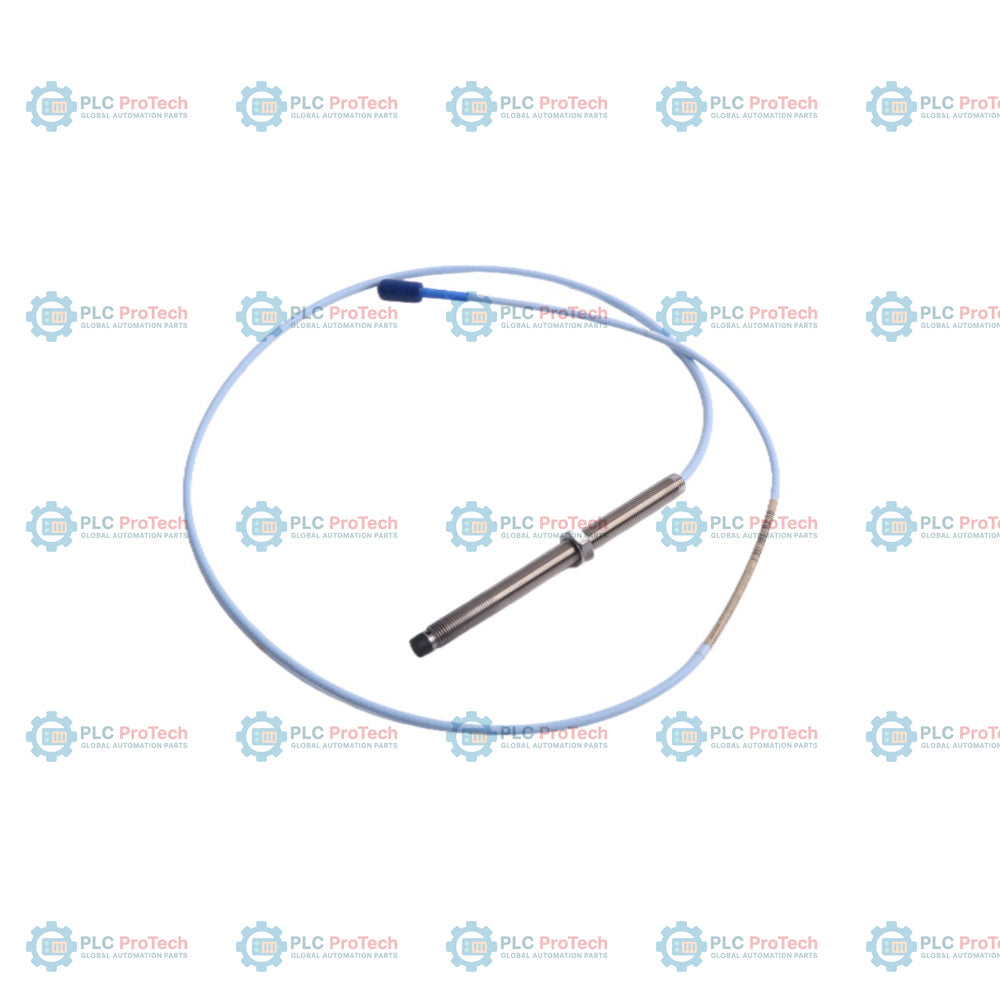

330101-00-50-10-02-05 specifica questa configurazione di sonda di prossimità 3300 XL da 8 mm senza armatura, definita da un corpo della sonda in acciaio completamente filettato con filettatura 3/8-24 UNF (lunghezza non filettata di 0,0 pollici) e una lunghezza complessiva dell'alloggiamento di 5,0 pollici. Dotata di un cavo coassiale standard da 1,0 metro con connettore ClickLoc miniaturizzato, questa unità dispone di molteplici approvazioni di enti (CSA, ATEX e IECEx) per l'installazione in ambienti pericolosi.

Questa sonda di prossimità a correnti parassite è utilizzata nei sistemi di trasduttori 3300 XL per fornire misurazioni dello spostamento senza contatto. È abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga standard per monitorare le vibrazioni dell'albero e la posizione assiale su turbine a vapore o a gas, compressori e rotori di pompe. Questa variante specifica è dotata di una robusta punta in solfuro di polifenilene e di un alloggiamento in acciaio inossidabile, in grado di resistere ad ambienti caratterizzati da alta pressione e da condizioni chimiche aggressive all'interno degli alloggiamenti delle macchine.

Caratteristiche

• L'alloggiamento completamente filettato (lunghezza non filettata di 0,0 pollici) consente regolazioni flessibili della profondità nelle staffe di montaggio.
• La lunghezza complessiva dell'alloggiamento di 5,0 pollici (127 mm) è adatta alle configurazioni con supporti dei cuscinetti profondamente incassati.
• Il cavo triassiale standard da 1,0 metro (3,3 piedi) semplifica la gestione dei cavi se utilizzato con un cavo di prolunga.
• Il connettore coassiale miniaturizzato ClickLoc garantisce un collegamento elettrico sicuro ai cavi di prolunga senza richiedere un'apposita protezione del connettore.
• L'approvazione dell'ente prevista dall'opzione 05 copre le aree internazionali pericolose, comprese le certificazioni CSA, ATEX e IECEx.
• Realizzata con una punta in solfuro di polifenilene e un corpo in acciaio inossidabile AISI 303/304 per garantire la resistenza fisica.

Applicazioni

Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas
• Misurazione dello spostamento del rotore e dell'espansione dell'alloggiamento dei compressori
• Analisi della spinta sull'albero e delle vibrazioni radiali delle pompe industriali
• Protezione di macchinari rotanti critici secondo gli standard API 670

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Per garantire un monitoraggio efficace della macchina, seguire questi passaggi meccanici ed elettrici:

• Montare la sonda impostando il gap appropriato in base alla calibrazione del target, in genere entro l'intervallo lineare da 1.27 mm (50 mils) a 2.0 mm (80 mils).
• Serrare il corpo della sonda rispettando i limiti di coppia appropriati. I corpi filettati standard 3/8-24 UNF non devono superare una coppia massima di 11.2 N-m (100 in-lbf).
• Instradare il cavo triassiale attraverso canaline protettive o passerelle portacavi per prevenire danni meccanici. Mantenere un raggio di curvatura minimo del cavo di 25.4 mm (1.0 in).
• Applicare pratiche adeguate di schermatura e messa a terra all'interfaccia del sensore Proximitor per prevenire interferenze EMI e diafonia da macchinari adiacenti.

Conformità e certificazioni

Questa sonda di prossimità è conforme agli standard internazionali di sicurezza e ambientali, in particolare se specificata con l'opzione 05:

• Approvazione CSA per luoghi pericolosi
• Certificazioni di sicurezza intrinseca ATEX per Zona 0, Zona 1 e Zona 2
• Certificazione IECEx per atmosfere esplosive
• Conforme alla direttiva RoHS
