Descrizione

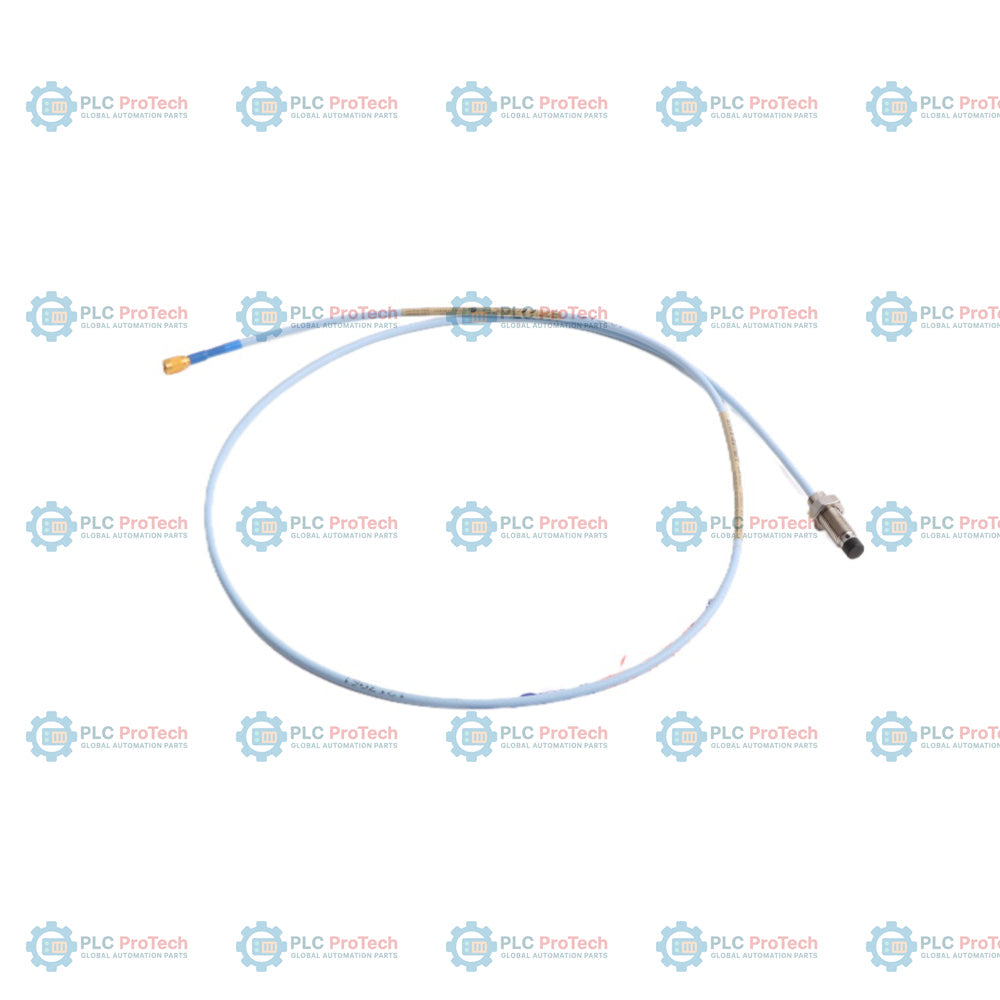

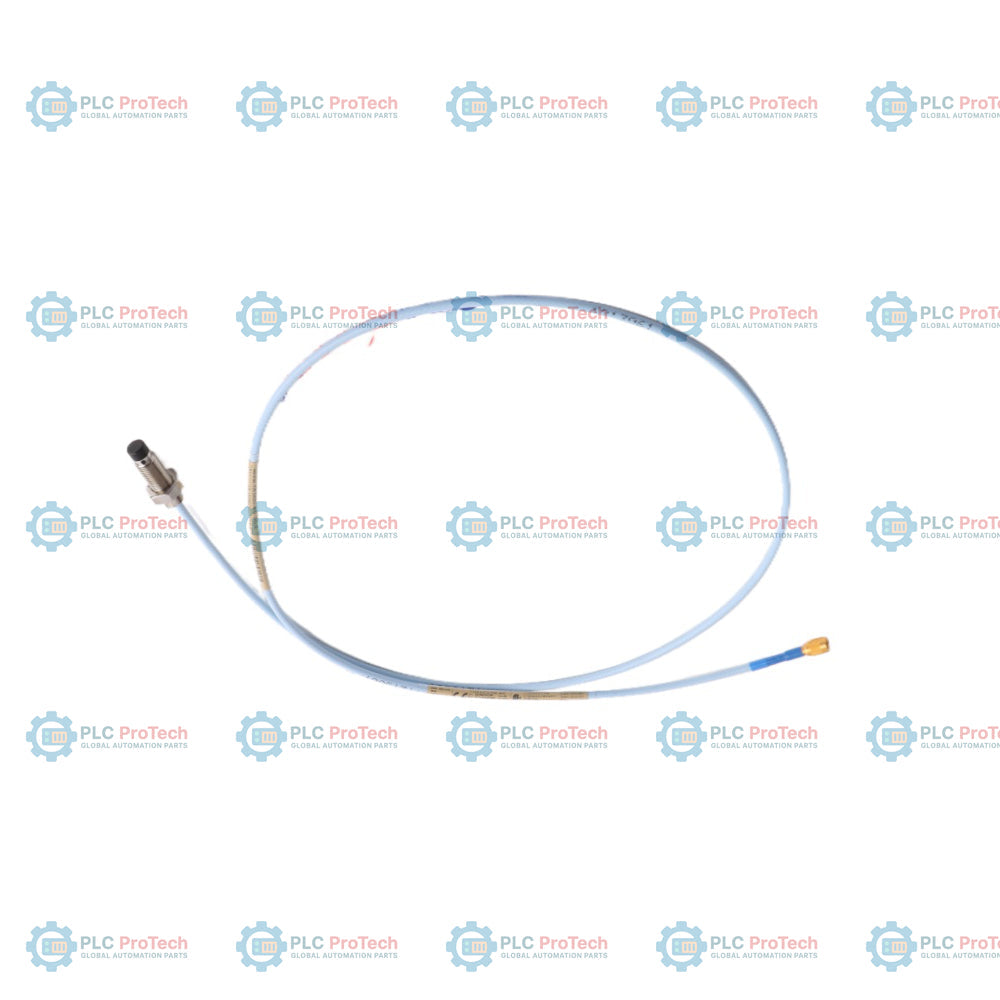

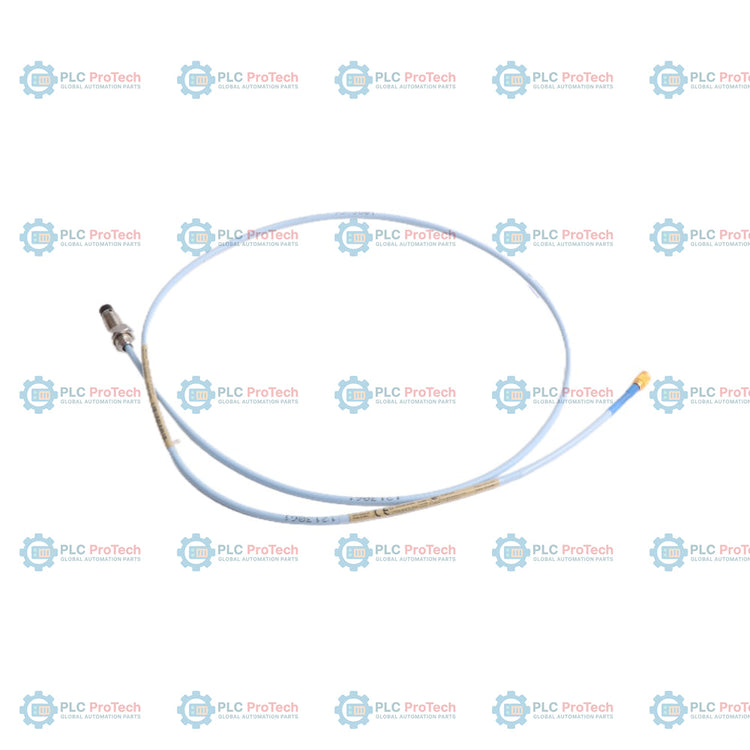

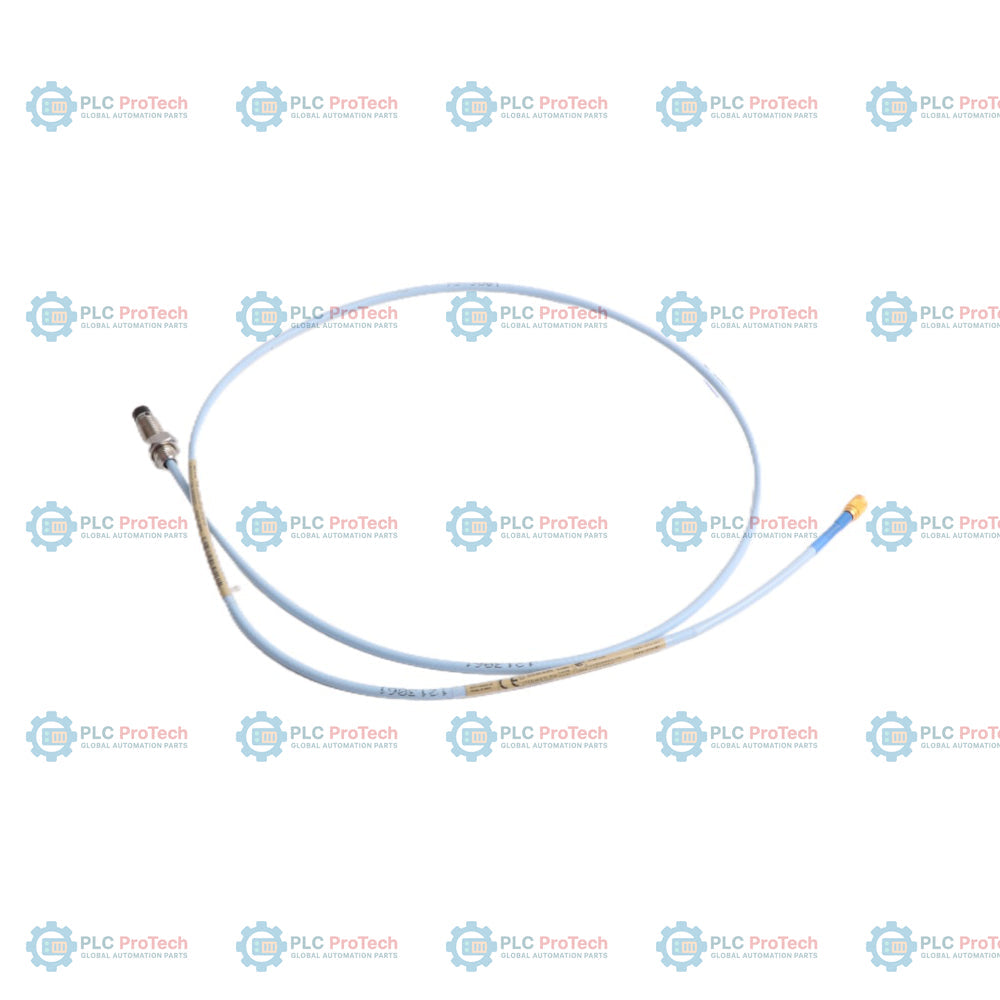

Progettato per garantire la massima affidabilità nel monitoraggio industriale delle vibrazioni, Bently Nevada 330101-00-12-20-12-CN è una sonda di prossimità non corazzata da 8 mm progettata per eseguire misurazioni senza contatto dello spostamento dell’albero e del movimento dinamico. Questa configurazione specifica si distingue da quelle standard per l’integrazione di una lunghezza non filettata pari a zero (0,0 pollici), di un corpo filettato compatto da 1,2 pollici e di una lunghezza totale del cavo di 2,0 metri. Dispone inoltre dell’opzione di cavo specializzato FluidLoc (-12), che impedisce a olio, umidità e altri liquidi di processo di migrare attraverso la struttura interna del cavo, rendendola ideale per ambienti con macchinari rotanti altamente impegnativi, nei quali la tenuta dell’alloggiamento è fondamentale. Viene fornita con il suffisso -CN, che indica la conformità ai rigorosi standard cinesi di certificazione per aree pericolose, inclusi NEPSI e CCC.

Come componente chiave del sistema di trasduttori di prossimità 3300 XL da 8 mm, questo sensore sfrutta il principio delle correnti parassite per fornire segnali di spostamento altamente accurati. Abbinato a un sensore Proximitor 3300 XL e a un cavo di prolunga appropriato, il sistema produce una tensione di uscita lineare direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio conduttivo osservato, come un albero in acciaio AISI 4140. Il design non corazzato consente una comoda installazione all’interno di un condotto di protezione o di alloggiamenti interni dei cuscinetti, fornendo dati essenziali per la manutenzione predittiva di apparecchiature rotanti critiche.

Caratteristiche

• Punta della sonda da 8 mm: Sensore di spostamento senza contatto ad alte prestazioni che utilizza un’avanzata tecnologia a correnti parassite.
• Lunghezza non filettata zero: Il corpo da 1,2 pollici completamente filettato garantisce un montaggio rigido e consente l’installazione in alloggiamenti dei cuscinetti con spazio limitato.
• Tecnologia del cavo FluidLoc: Il design specializzato del cavo impedisce la migrazione interna dei fluidi, evitando che olio o gas di processo fuoriescano lungo il cavo.
• Filettatura standard 3/8-24 UNF: Offre la compatibilità standard per il montaggio anteriore senza richiedere adattatori personalizzati.
• Design senza armatura: il cavo triassiale flessibile da 75 ohm consente un facile instradamento attraverso canaline e scatole di giunzione.
• Pacchetto di certificazione per la Cina (-CN): certificazioni complete NEPSI e CCC per aree pericolose, conformi ai requisiti normativi per l'impiego sicuro in Cina.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore di compressori centrifughi e alternativi.
• Rilevamento del movimento dell'albero di pompe industriali ad alta pressione.
• Installazioni permanenti per la protezione dei macchinari su riduttori e cuscinetti di generatori.
• Programmi di manutenzione predittiva in ambienti industriali pericolosi in tutta la Cina.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Per una corretta calibrazione del sistema e un funzionamento senza problemi, durante l'installazione attenersi alle seguenti linee guida tecniche:

• Distanza della sonda: Impostare la distanza della sonda sul valore appropriato (in genere 1.27 mm o 50 mil per target in acciaio AISI 4140 standard), come definito dalle specifiche di calibrazione del Proximitor 3300 XL.
• Limiti di coppia: Montare la sonda utilizzando una filettatura standard per il montaggio frontale. Serrare il corpo della sonda a una coppia consigliata di 11.2 N-m (100 in-lbf). Non superare la coppia massima nominale di 33.9 N-m (300 in-lbf) per evitare di danneggiare la filettatura.
• Instradamento dei cavi: Proteggere sempre il cavo FluidLoc non armato facendolo passare attraverso una canalina metallica rigida o flessibile. Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo tutte le sezioni del percorso, per evitare danni al conduttore triaxiale interno.
• Tenuta ai fluidi: Questa configurazione FluidLoc blocca le perdite lungo il percorso interno; tuttavia, assicurarsi di applicare guarnizioni per filettature esterne o guarnizioni appropriate se è necessaria una tenuta stagna all'interfaccia con l'alloggiamento del cuscinetto.
• Schermatura e messa a terra: Assicurarsi che le schermature della sonda e del cavo di prolunga siano correttamente collegate a terra presso l'alloggiamento del sensore Proximitor o il pannello dello strumento, per proteggerle dalle interferenze elettromagnetiche (EMI).

Conformità e certificazioni

Il modello 330101-00-12-20-12-CN è prodotto secondo rigorosi standard di conformità industriale. La designazione finale -CN indica che questo componente hardware è ufficialmente certificato per l'impiego sicuro in ambienti pericolosi in Cina, avendo raggiunto gli standard di conformità locali, tra cui:

• NEPSI: Certificato come sicuro per l'uso in atmosfere esplosive e pericolose in Cina.
• CCC: Approvazione del China Compulsory Certificate per la sicurezza meccanica ed elettrica negli impianti industriali.
