Descrizione

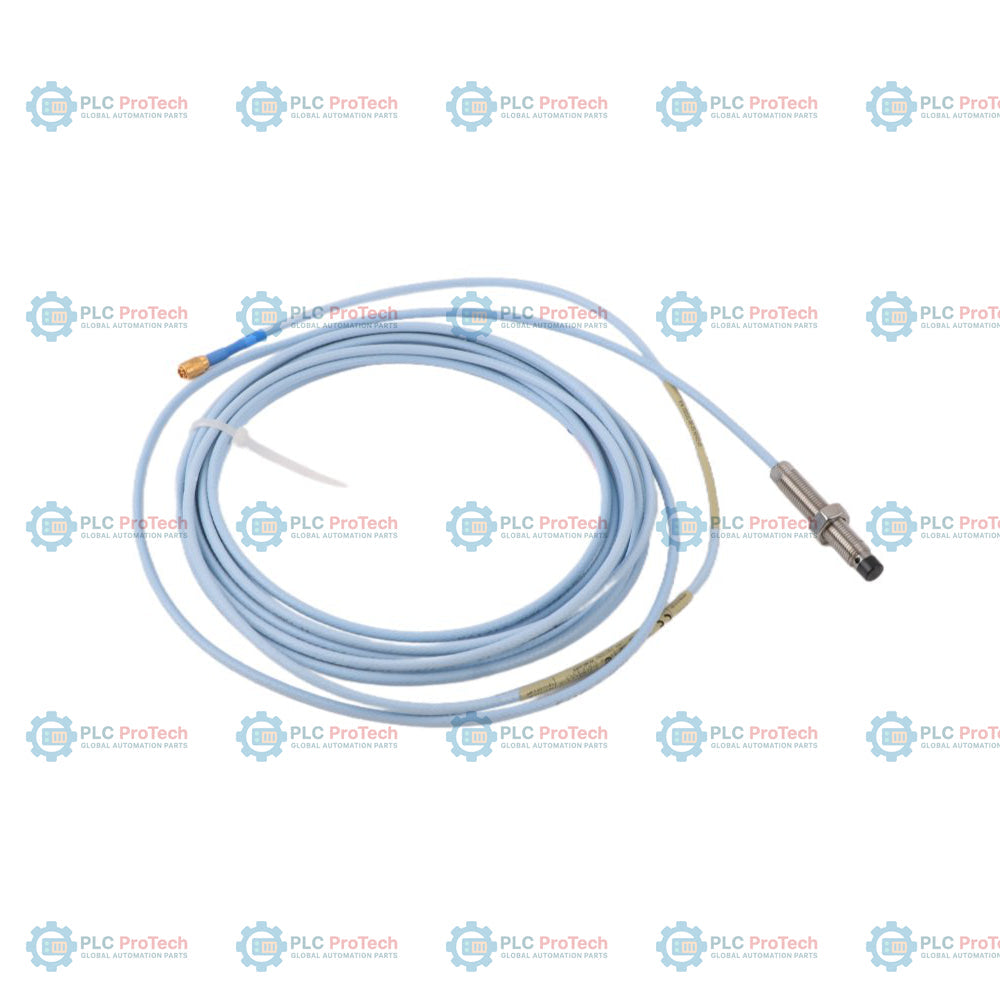

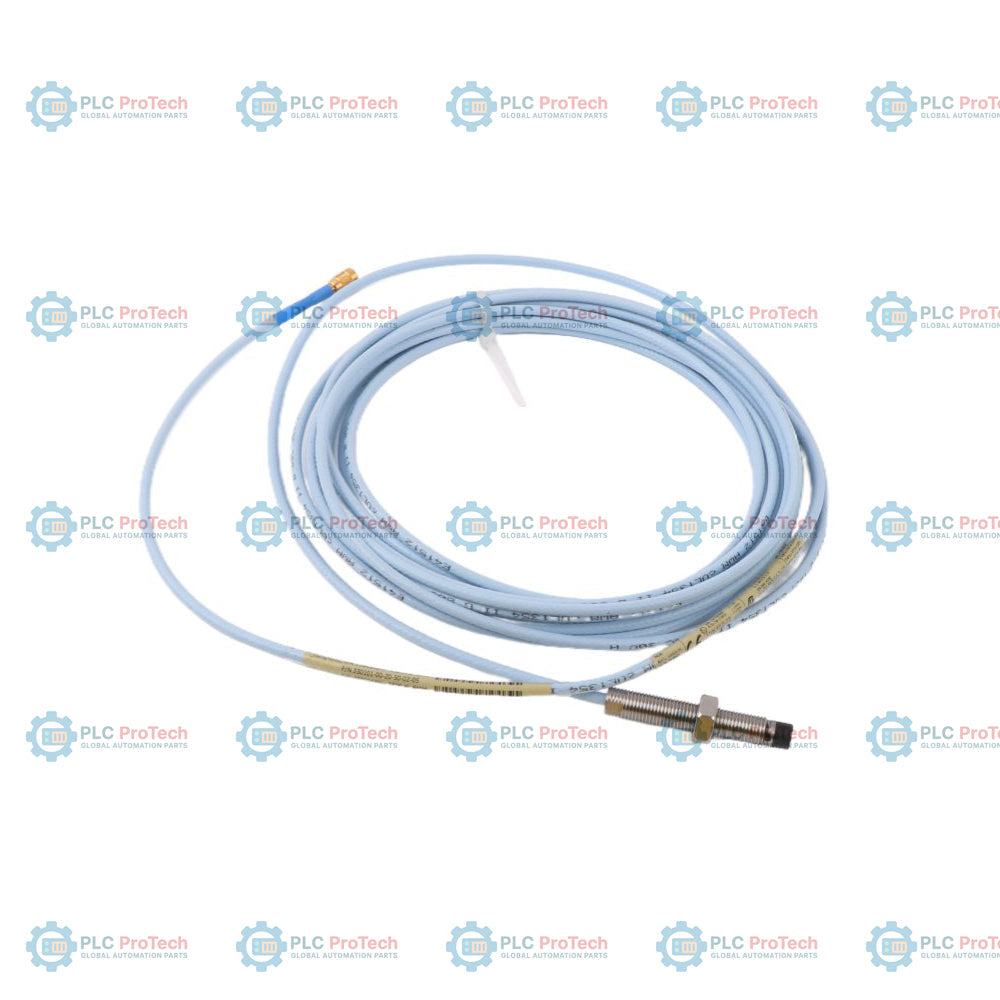

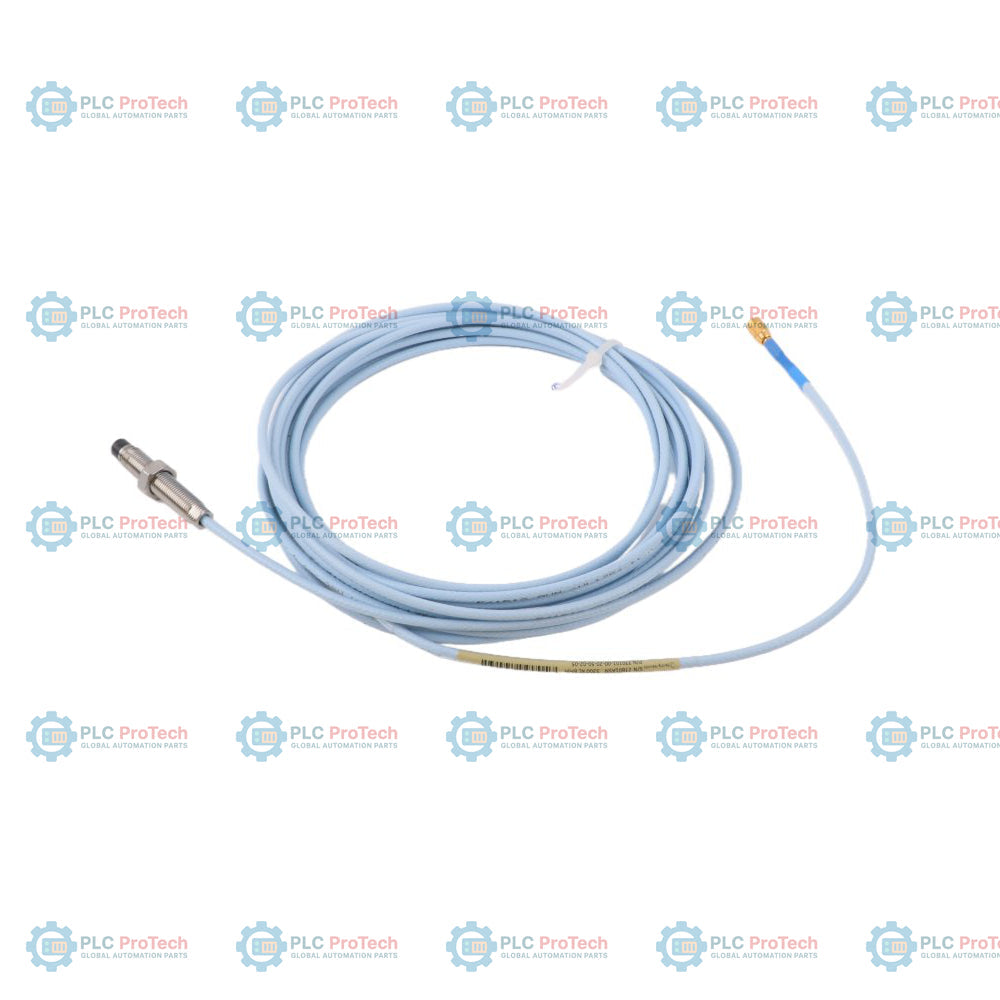

L’opzione 00 (lunghezza non filettata di 0,0 in), l’opzione 20 (lunghezza del corpo di 2,0 in), l’opzione 20 (lunghezza totale di 2,0 m), l’opzione 12 (connettore ClickLoc, cavo FluidLoc) e l’opzione 05 (approvazioni CSA/ATEX/IECEx) specificano questa configurazione della sonda di prossimità 3300 XL da 8 mm — 330101-00-20-20-12-05.

Questa configurazione integra un cavo FluidLoc che impedisce all’olio o ad altri fluidi di processo di fuoriuscire dall’alloggiamento della macchina attraverso i percorsi interni dei cavi, distinguendola dalle varianti di cavo standard (come l’opzione 02). La sonda, dotata di un corpo in acciaio completamente filettato 3/8-24 UNF senza armatura, viene installata in modo permanente sui supporti dei cuscinetti o sulle carterature. Funziona all’interno del sistema di trasduttori di prossimità 3300 XL da 8 mm, abbinata a un sensore Proximitor 330180 e a un cavo di prolunga 330130 per ottenere una lunghezza totale del sistema di 5,0 m o 9,0 m. La sonda funziona secondo il principio delle correnti parassite per fornire misurazioni senza contatto dello spostamento e monitorare le vibrazioni e la posizione assiale dell’albero.

Caratteristiche

• La lunghezza non filettata dell’opzione 00 specifica una configurazione del corpo della sonda completamente filettata.
• La lunghezza del corpo dell’opzione 20 offre un alloggiamento filettato di 2,0 in (50,8 mm) per staffe di montaggio standard.
• La lunghezza totale dell’opzione 20 include un cavo integrato di 2,0 m (6,6 ft).
• Il cavo dell’opzione 12 integra la tecnologia FluidLoc per impedire le perdite di fluidi lungo l’interno del cavo.
• L’approvazione dell’ente competente dell’opzione 05 certifica la sonda per l’utilizzo in ambienti con aree pericolose CSA, ATEX e IECEx.
• Il design con filettatura 3/8-24 UNF-2A fissa la sonda direttamente nelle porte filettate senza armatura.
• Il connettore coassiale ClickLoc placcato in oro garantisce un collegamento sicuro che scatta quando è ben serrato.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione dell’albero di turbine a vapore e a gas
• Misurazioni dello spostamento del rotore di compressori e pompe
• Protezione e diagnostica dei macchinari rotanti critici
• Monitoraggio del runout dell’albero della turbina idroelettrica e della posizione assiale

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

Montare la sonda con la distanza appropriata, come specificato dalla calibrazione del sistema (in genere 1,27 mm o 50 mil per un intervallo lineare di 2,00 mm). Assicurarsi che la lunghezza minima non filettata e la lunghezza complessiva del corpo corrispondano alla porta di installazione per evitare il contatto con il cuscinetto. Instradare il cavo della sonda utilizzando pratiche adeguate di schermatura e messa a terra per prevenire interferenze elettromagnetiche. Durante l'installazione, rispettare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per evitare danni ai conduttori interni. Non superare la coppia di serraggio massima nominale di 22,6 N-m (200 in-lbf) durante l'installazione del corpo filettato.

Conformità e certificazioni
