Descrizione

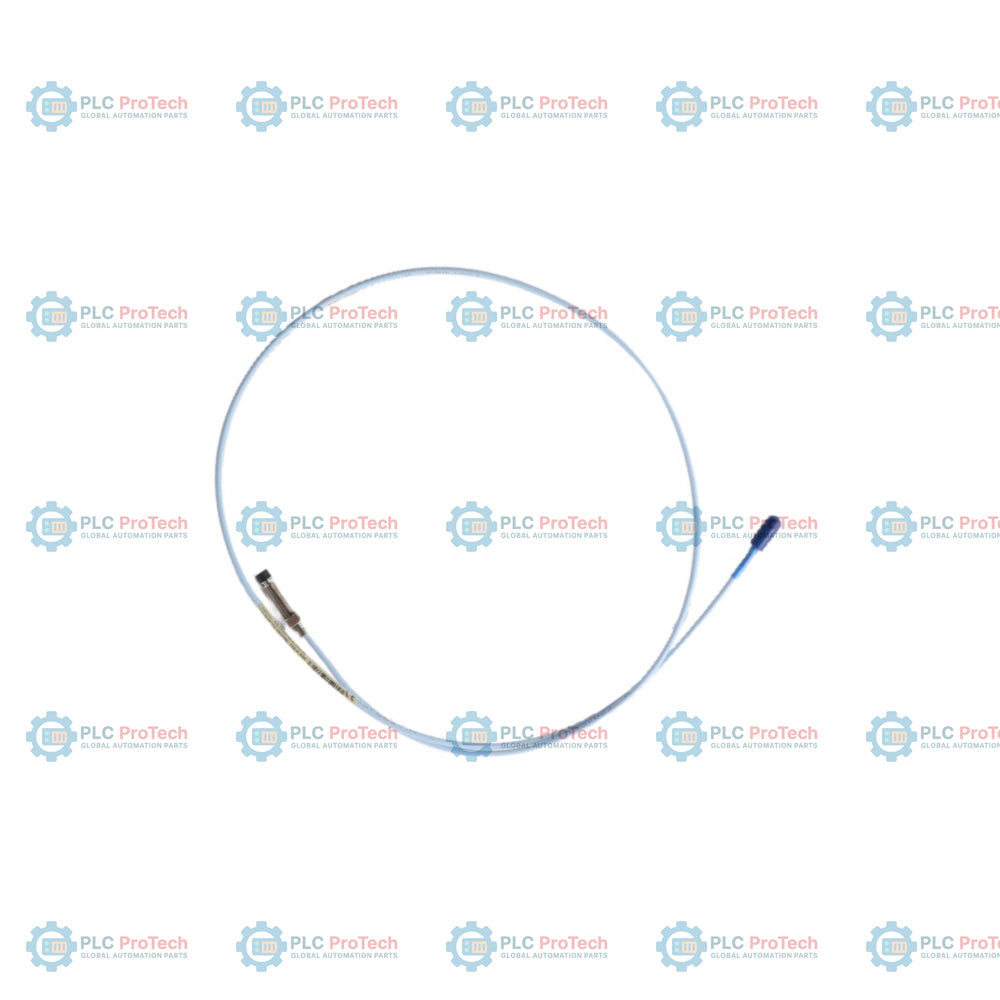

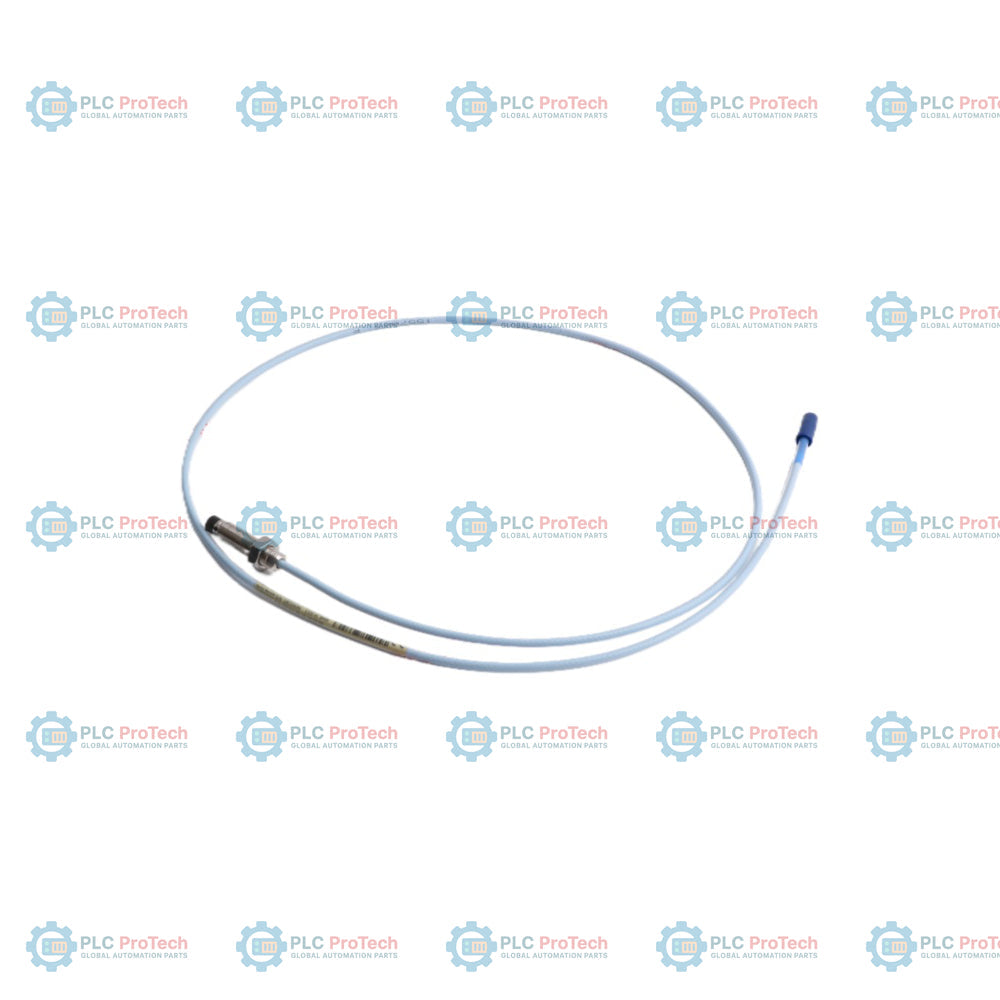

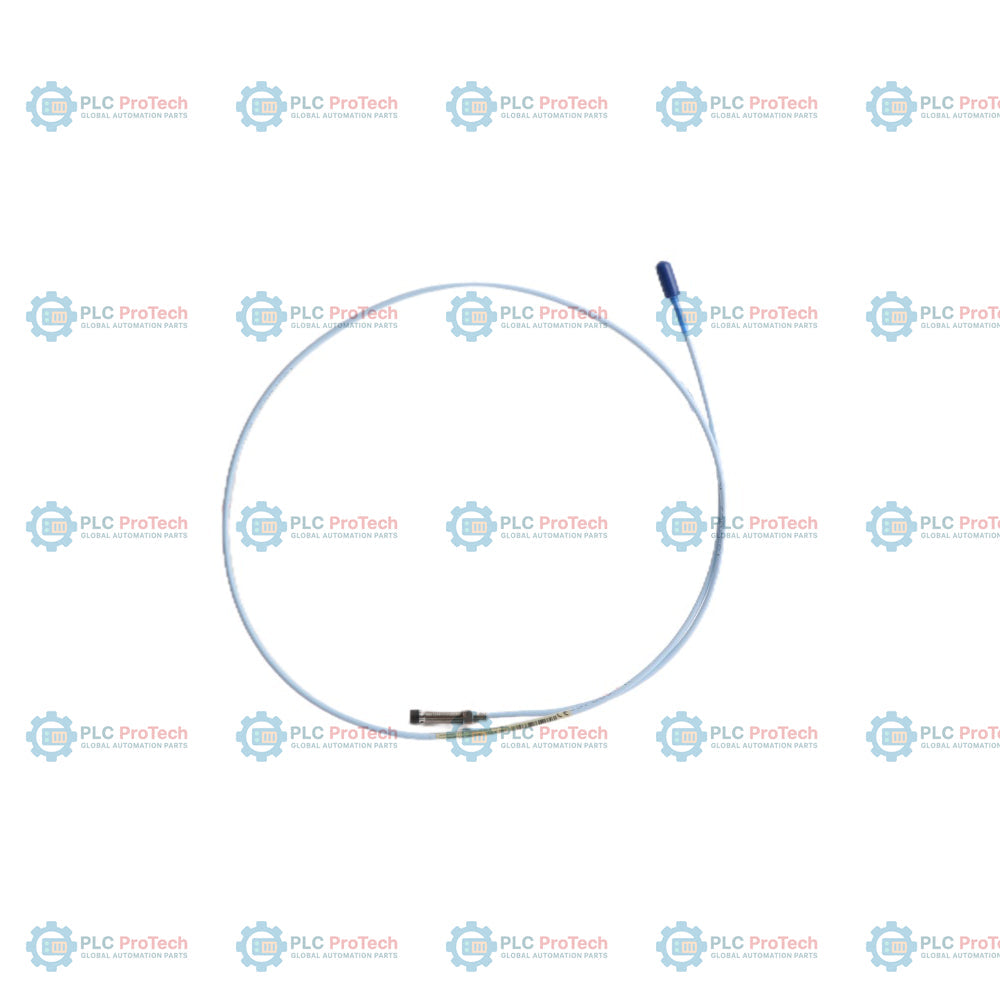

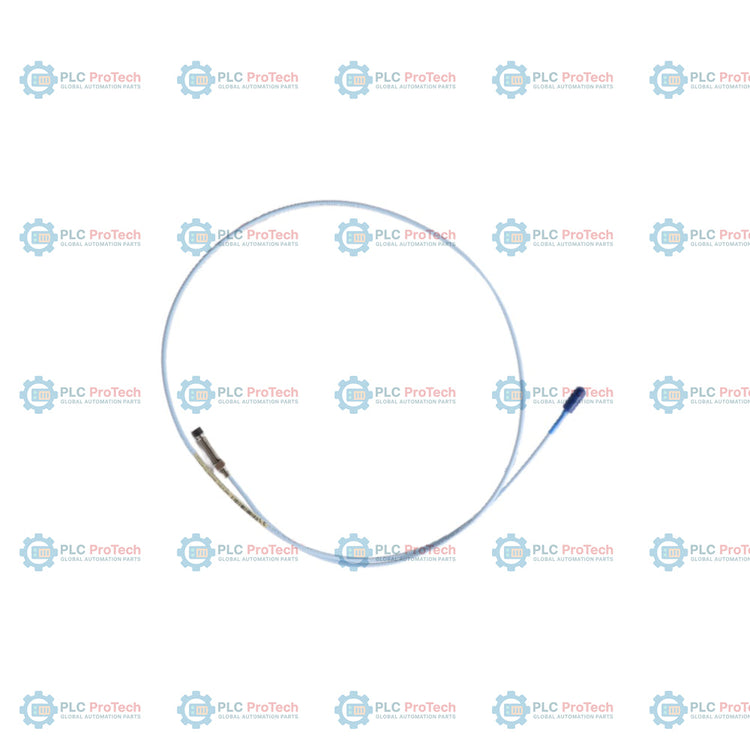

Il corpo della sonda in acciaio completamente filettato 3/8-24 UNF (opzione 00), con una lunghezza complessiva dell'involucro di 1,5 pollici (opzione 15) e una lunghezza totale di 1,0 m (opzione 10), definisce la configurazione di questa sonda di prossimità da 8 mm Bently Nevada 3300 XL — 330101-00-15-10-02-05.

A differenza delle configurazioni armate (come la serie 330102) o dei modelli con protezioni integrate per il connettore (opzione 01), questa configurazione non armata presenta un cavo coassiale standard e un connettore coassiale miniaturizzato ClickLoc privo di protezione (opzione 02). Calibrato su un intervallo lineare nominale di 2,0 mm (80 mil), questo sensore a correnti parassite funziona nei sistemi di monitoraggio standard Bently Nevada 3300 XL per monitorare le vibrazioni dell'albero, la posizione assiale e lo spostamento radiale negli alloggiamenti dei cuscinetti di macchinari rotanti critici.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici (0,0 mm), rendendo l'intero involucro da 1,5 pollici completamente filettato per una regolazione flessibile del montaggio.
• L'opzione 15 prevede una lunghezza complessiva dell'involucro di 1,5 pollici con filettature standard 3/8-24 UNF.
• L'opzione 10 definisce una lunghezza totale del cavo di 1,0 metro (3,3 piedi), conforme a specifici vincoli di distanza e configurazione.
• L'opzione 02 dota la sonda di un connettore coassiale miniaturizzato ClickLoc su un cavo coassiale standard non armato.
• L'opzione 05 fornisce omologazioni tra cui CSA, ATEX e IECEx per installazioni in aree pericolose.
• Il principio di misurazione a correnti parassite senza contatto è insensibile alla contaminazione da olio, acqua e vapore sulla punta della sonda.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e della posizione della spinta assiale delle turbine a vapore.
• Monitoraggio dello spostamento del rotore e dell'espansione dell'involucro delle turbine a gas.
• Controlli della dinamica del rotore e del gioco dei cuscinetti di compressori centrifughi e pompe multistadio.
• Monitoraggio permanente delle vibrazioni dell'involucro della macchina e dell'alloggiamento dei cuscinetti in ambienti industriali pericolosi.

Informazioni per l'ordine

Approvazioni CSA, ATEX e IECEx per aree pericolose

Linee guida per l'installazione

• Montare la sonda con il traferro appropriato (nominalmente 1.27 mm o 50 mil) secondo i requisiti di calibrazione del sistema.
• Assicurare un instradamento adeguato del cavo coassiale standard non armato attraverso condotti protettivi per prevenirne l'usura o l'abrasione meccanica.
• Rispettare un limite massimo di innesto della filettatura di 0.563 in per evitare grippaggi nelle filettature dell'alloggiamento del cuscinetto durante l'installazione.
• Utilizzare pratiche adeguate di schermatura e messa a terra in tutto il sistema del trasduttore per ridurre al minimo le interferenze elettromagnetiche.
• Serrare i connettori ClickLoc standard manualmente, fino a battuta, per fissare il percorso del segnale coassiale.

Conformità e certificazioni

• Approvazioni CSA, ATEX e IECEx per l'uso in aree pericolose (opzione 05)
• Ex ia IIC T5...T1 Ga (per atmosfere di gas intrinsecamente sicure)
• Ex ia IIIC T90degC...T280degC Dc (per atmosfere di polveri intrinsecamente sicure)
