Descrizione

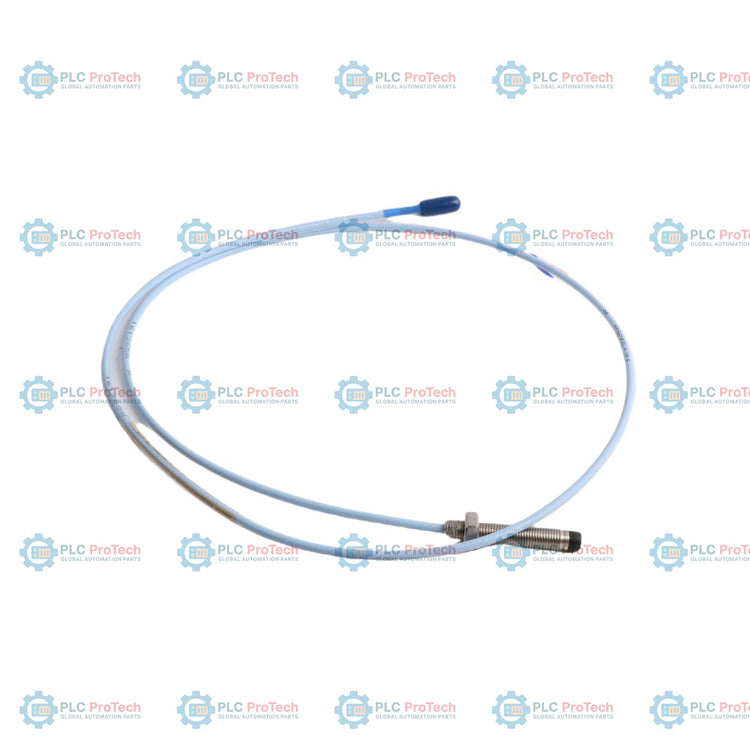

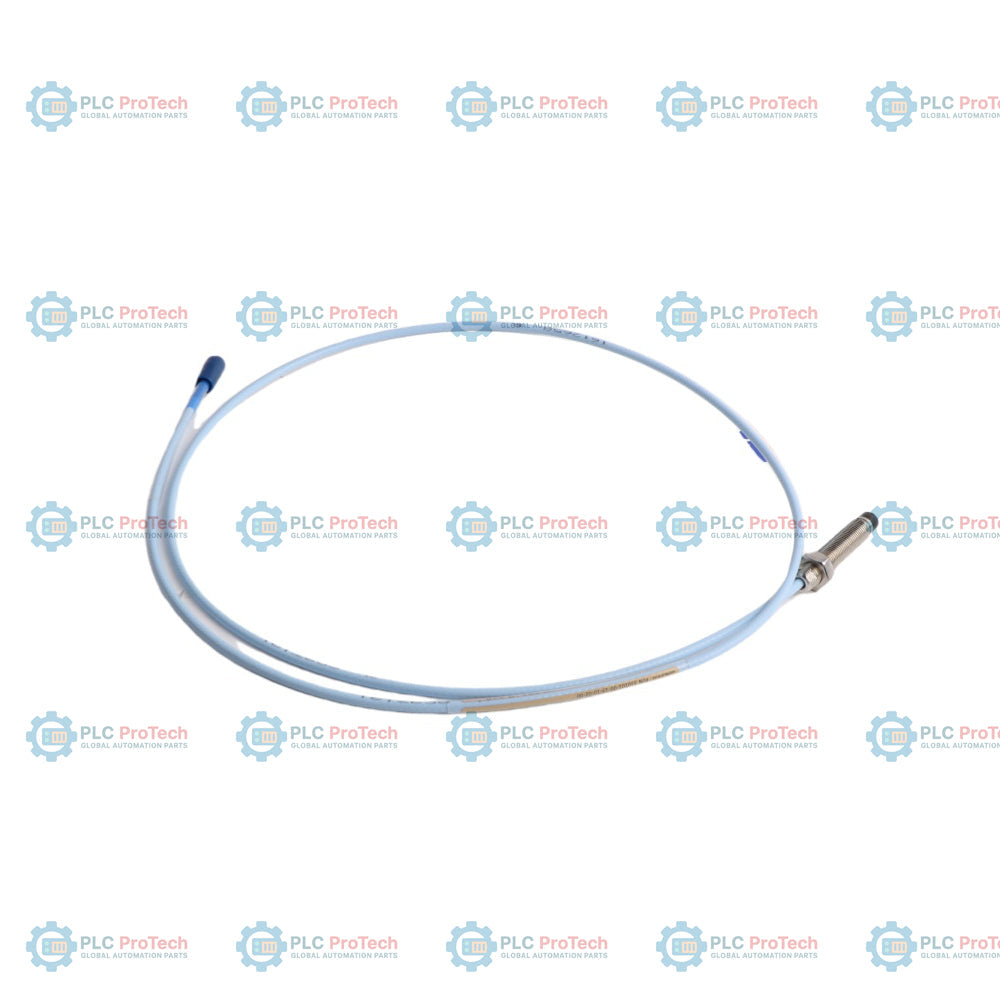

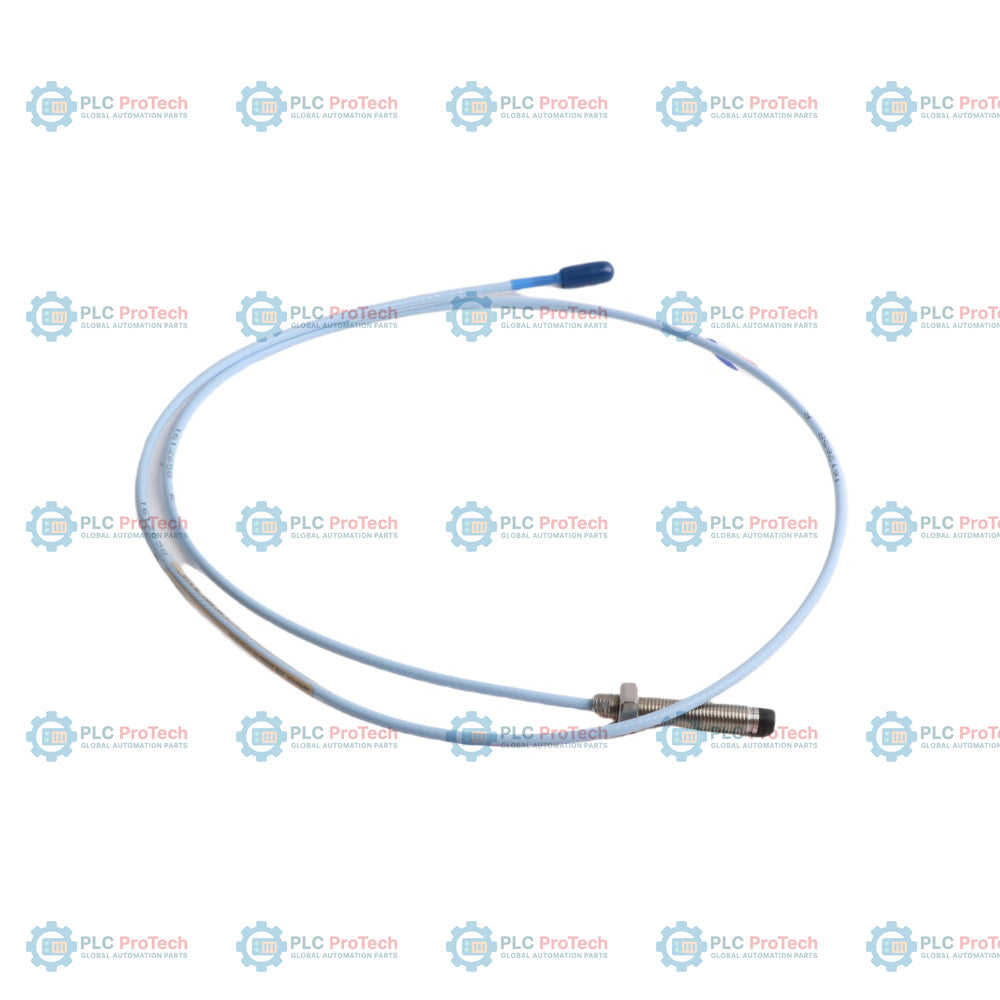

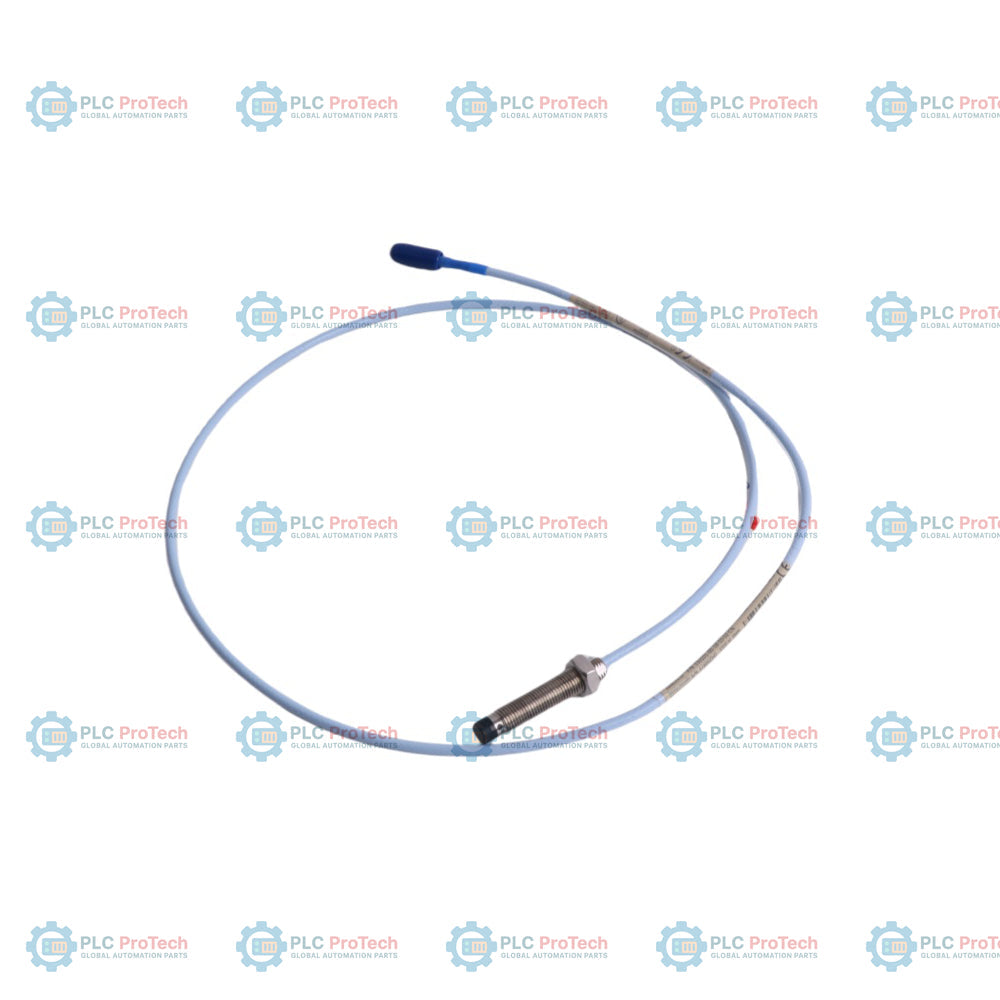

Il Bently Nevada 330101-00-15-20-02-05 è una sonda di prossimità da 8 mm senza contatto e ad alta affidabilità, progettata come componente di rilevamento fondamentale per il sistema di trasduttori di prossimità 3300 XL da 8 mm. Progettata per applicazioni impegnative di protezione delle macchine, questa configurazione specifica presenta un corpo in acciaio inossidabile completamente filettato 3/8-24 UNF senza armatura protettiva, ideale per installazioni standard in cui è già presente una schermatura meccanica o in cui i vincoli di spazio impediscono l'uso di un involucro corazzato. È caratterizzata da una lunghezza non filettata di 0,0 pollici (00) e da una lunghezza complessiva compatta del corpo di 1,5 pollici (15), per il montaggio diretto in alloggiamenti poco profondi delle macchine o cappelli dei cuscinetti.

Questa sonda di prossimità è realizzata con una lunghezza totale del cavo di 2,0 metri (6,6 piedi) (20), utilizzando un cavo coassiale standard ad alta frequenza terminato con un robusto connettore coassiale ClickLoc miniaturizzato placcato in oro (02). Per soddisfare i rigorosi standard globali di sicurezza, il gruppo è certificato secondo l'opzione 05 e dispone delle approvazioni complete CSA, ATEX e IECEx per l'uso in aree pericolose. Nei circuiti di monitoraggio critici, la sonda trasmette correnti parassite ad alta frequenza per rilevare il movimento statico o dinamico dell'albero, fornendo dati grezzi sullo spostamento ai rack della serie 3500 e ai sensori Proximitor senza necessità di calibrazione manuale sul campo.

Caratteristiche

• Punta ad alte prestazioni da 8 mm: progettata con una punta in plastica di solfuro di polifenilene (PPS) di alta qualità, resistente agli ambienti difficili di turbine e compressori.
• Corpo completamente filettato: filettatura standard 3/8-24 UNF senza armatura, per la massima flessibilità di montaggio, con opzioni di corpo non filettato da 0,0 pollici e di corpo da 1,5 pollici.
• Cavo integrato da 2,0 metri: cavo coassiale standard a basse perdite terminato con una connessione ClickLoc miniaturizzata placcata in oro.
• Certificato per aree pericolose: include approvazioni complete CSA, ATEX e IECEx (opzione 05) per ambienti industriali esplosivi o ad altissimo rischio.
• Tenuta di pressione in Viton: incorpora un O-ring interno in Viton progettato per sigillare la pressione differenziale tra la punta della sonda e il corpo, prevenendo perdite di olio della turbina.
• Compatibilità con versioni precedenti: completamente intercambiabile con i componenti standard dei sistemi Bently Nevada serie 3300 da 5 mm e 8 mm non XL.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero di turbine a vapore e a gas.
• Misurazioni delle vibrazioni radiali dei cuscinetti a film fluido e della posizione assiale nelle macchine rotanti.
• Protezione dallo spostamento dell'albero di compressori centrifughi e pompe ad alta velocità.
• Rilevamento della velocità con tachimetro e misurazioni di riferimento Keyphasor su apparecchiature ausiliarie critiche.
• Installazioni permanenti di monitoraggio delle macchine che richiedono elevata accuratezza e stabilità termica.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Verificare che la profondità della filettatura della macchina corrisponda alla lunghezza del corpo da 1,5 pollici di questa sonda, per evitare il contatto fisico con il riferimento sull'albero durante l'avviamento della macchina.
• Impostare la distanza appropriata della sonda (in genere 1,27 mm o 50 mil) utilizzando un voltmetro digitale collegato all'uscita del sensore Proximitor 3300 XL durante la calibrazione fuori linea.
• Far sempre passare il cavo della sonda attraverso canaline metalliche dedicate e messe a terra, per eliminare le interferenze esterne a radiofrequenza (RFI) o elettromagnetiche (EMI).
• Assicurarsi che i collegamenti tra la sonda e il cavo di estensione siano puliti, asciutti e protetti dall'esposizione all'olio. Se si prevede un'esposizione diretta all'olio della turbina, è possibile avvolgere del nastro al silicone standard intorno al collegamento.

Conformità e certificazioni

• CSA: Approvato per aree di Classe I, Divisione 1 e 2 con barriere di sicurezza intrinseca compatibili.
• ATEX/IECEx: Certificato per applicazioni nelle Zone 0, 1 e 2 (classificazioni Ex ia / Ex nA).
• Marchio CE: Pienamente conforme alle direttive sulla compatibilità elettromagnetica e sulla sicurezza.
