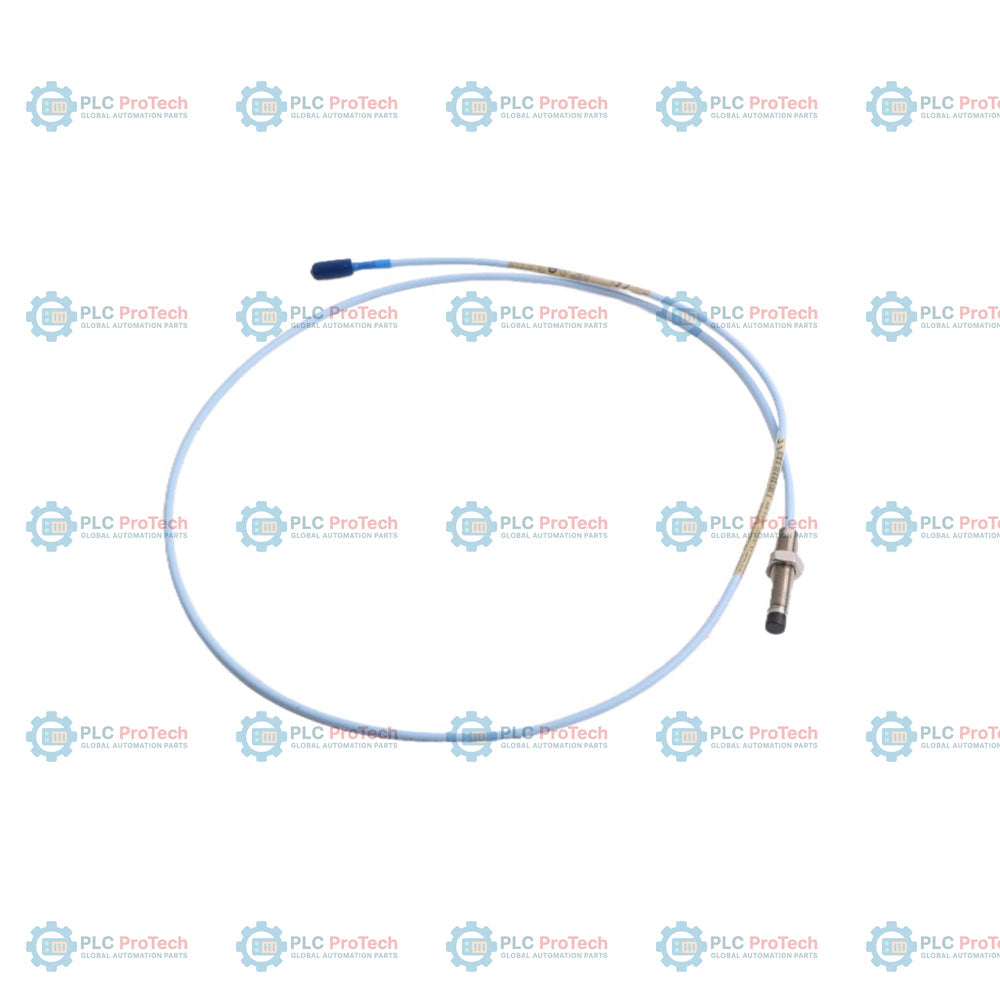

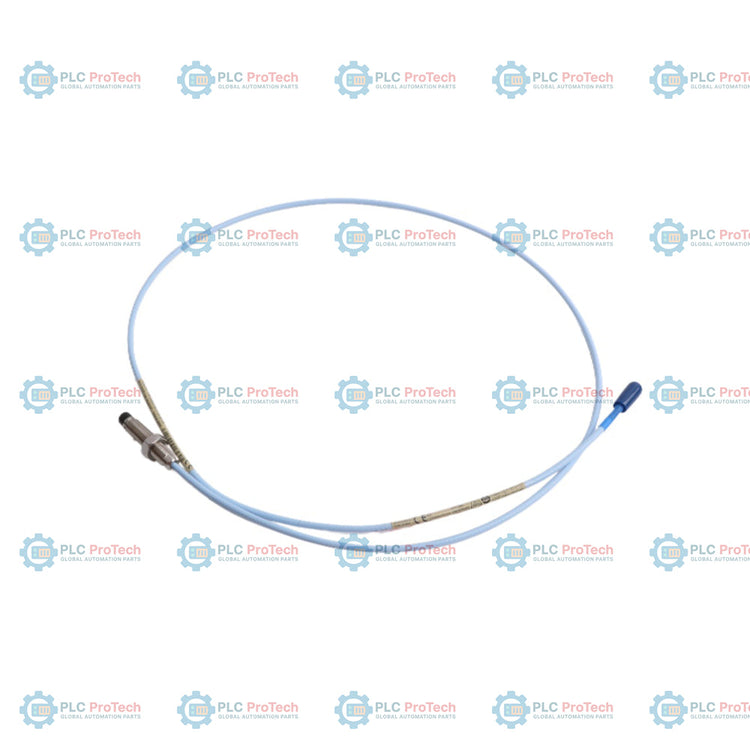

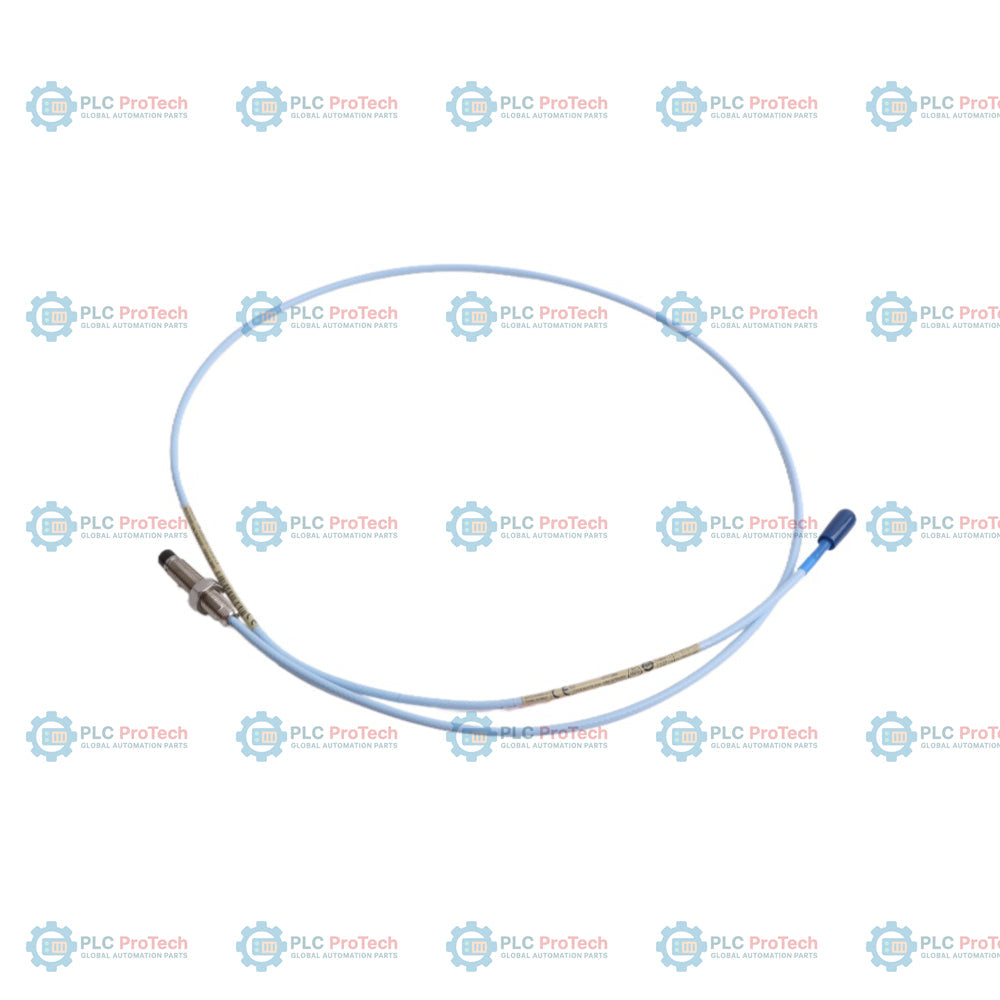

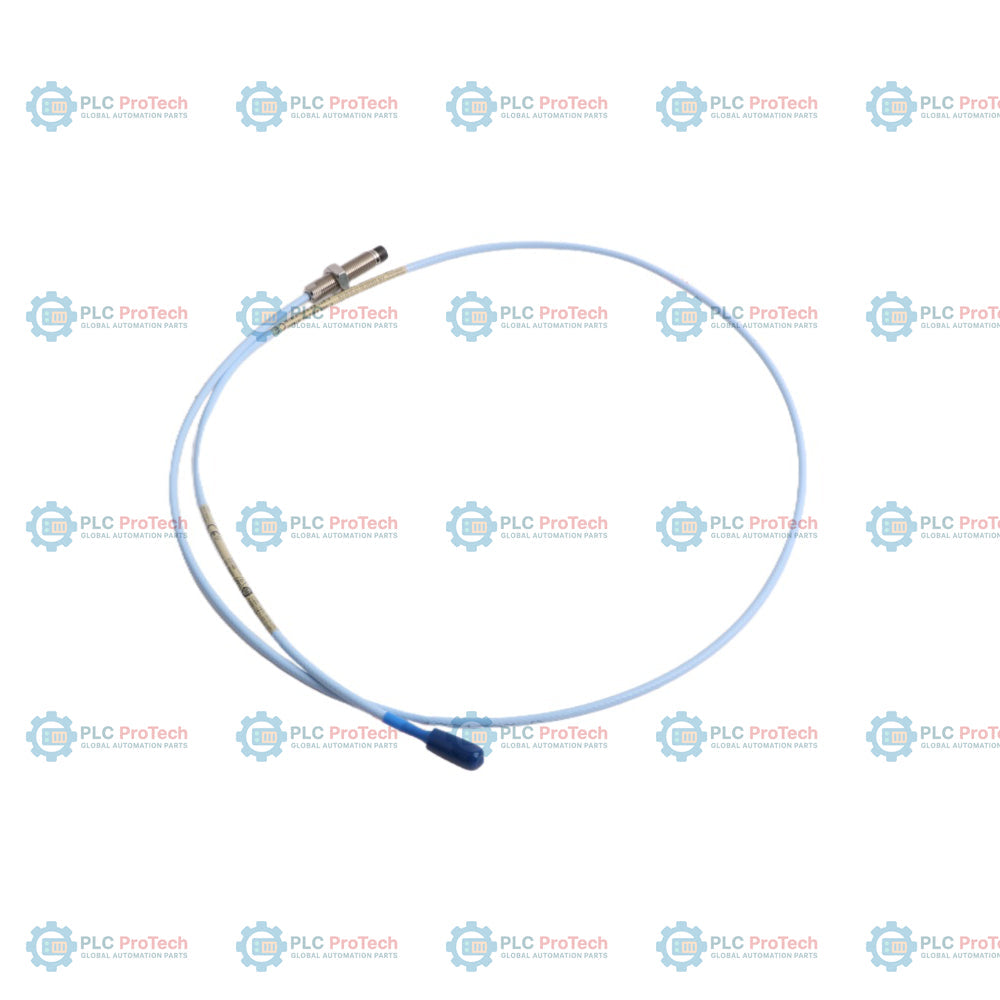

Sonda di prossimità Bently Nevada 3300 XL 8 mm 330101-00-17-20-12-05

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 in), l'opzione 17 (lunghezza complessiva del corpo di 1,7 in), l'opzione 20 (lunghezza totale di 2,0 m), l'opzione 12 (cavo FluidLoc senza protezione del connettore) e l'opzione 05 (certificazioni CSA, ATEX, IECEx) configurano la Bently Nevada 330101-00-17-20-12-05, una sonda di prossimità a correnti parassite da 8 mm. Utilizzata per misurazioni senza contatto delle vibrazioni e della posizione dell'albero, questa sonda è un componente trasduttore fondamentale che si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga nei sistemi critici di protezione dei macchinari.

Questa configurazione utilizza un cavo FluidLoc (opzione 12), che fornisce una tenuta interna per impedire all'olio lubrificante o ai gas di processo di fuoriuscire lungo l'interno del cavo coassiale. A differenza delle alternative corazzate o delle varianti con cablaggio standard, la serie 330101 non corazzata offre un'elevata flessibilità nell'instradamento del cavo attraverso canaline standard, garantendo al contempo l'integrità della tenuta. La lunghezza complessiva del corpo di 1,7 pollici è completamente filettata (3/8-24 UNF-2A), consentendo una calibrazione precisa del gioco quando viene montata direttamente sugli alloggiamenti dei cuscinetti o sui carter dei macchinari.

Caratteristiche

• Tecnologia del cavo FluidLoc: l'opzione 12 impedisce all'olio e ad altri fluidi di processo di fuoriuscire dalla macchina attraverso l'interno del cavo.
• Corpo completamente filettato: l'opzione 00 specifica una lunghezza non filettata di 0,0 in, massimizzando l'innesto della filettatura per installazioni con spazio ridotto.
• Lunghezza del corpo di 1,7 pollici: l'opzione 17 offre una lunghezza standard complessiva del corpo di 1,7 in con filettature 3/8-24 UNF-2A per configurazioni di montaggio sui cuscinetti.
• Lunghezza totale di 2,0 metri: l'opzione 20 fornisce una lunghezza totale di 2,0 m, consentendo una regolazione corretta all'interno di un sistema trasduttore da 5 metri o 9 metri.
• Connettore coassiale ClickLoc: il connettore coassiale miniaturizzato presenta un design placcato in oro resistente alla corrosione, che emette uno scatto quando è completamente serrato.
• Certificazioni per atmosfere esplosive: l'opzione 05 viene fornita con certificazioni CSA, ATEX e IECEx per l'installazione in aree pericolose.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas
• Misurazioni dello spostamento del rotore di compressori e pompe
• Installazioni con alloggiamento dei cuscinetti in cui il contenimento dell'olio lungo il percorso del cavo è fondamentale
• Sistemi permanenti di protezione dei macchinari in ambienti chimici pericolosi e siti petrolchimici

Informazioni sull'ordine

Approvazioni CSA, ATEX e IECEx per aree pericolose

Linee guida per l'installazione

Durante l'installazione della sonda, assicurarsi di rispettare le seguenti migliori pratiche ingegneristiche:

• Calibrazione del gioco della sonda: Montare la sonda con il gioco meccanico appropriato (in genere 1.27 mm o 50 mil), corrispondente alla curva di calibrazione del sistema.
• Instradamento dei cavi: Evitare curve strette o forze di trazione superiori a 330 N (75 lbf). Assicurarsi che i cavi coassiali siano instradati attraverso condotti o canaline protettive.
• Messa a terra e schermatura: Terminare correttamente la schermatura del cavo di prolunga e mettere a terra il sistema per evitare interferenze dovute al rumore elettrico nel monitor delle vibrazioni.
• Impegno della filettatura: L'impegno massimo della filettatura non deve superare 0.563 pollici, per evitare grippaggi o deformazioni meccaniche.
• Prevenzione delle perdite: Assicurarsi che l'O-ring in Viton sia posizionato correttamente sul corpo della custodia per creare una tenuta a pressione differenziale.

Conformità e certificazioni

La sonda 330101-00-17-20-12-05 è certificata per l'uso in ambienti industriali e pericolosi con le seguenti approvazioni:

• CSA: Certificato per aree pericolose
• ATEX: Certificato per atmosfere con gas esplosivi
• IECEx: Certificato per atmosfere esplosive
