Descrizione

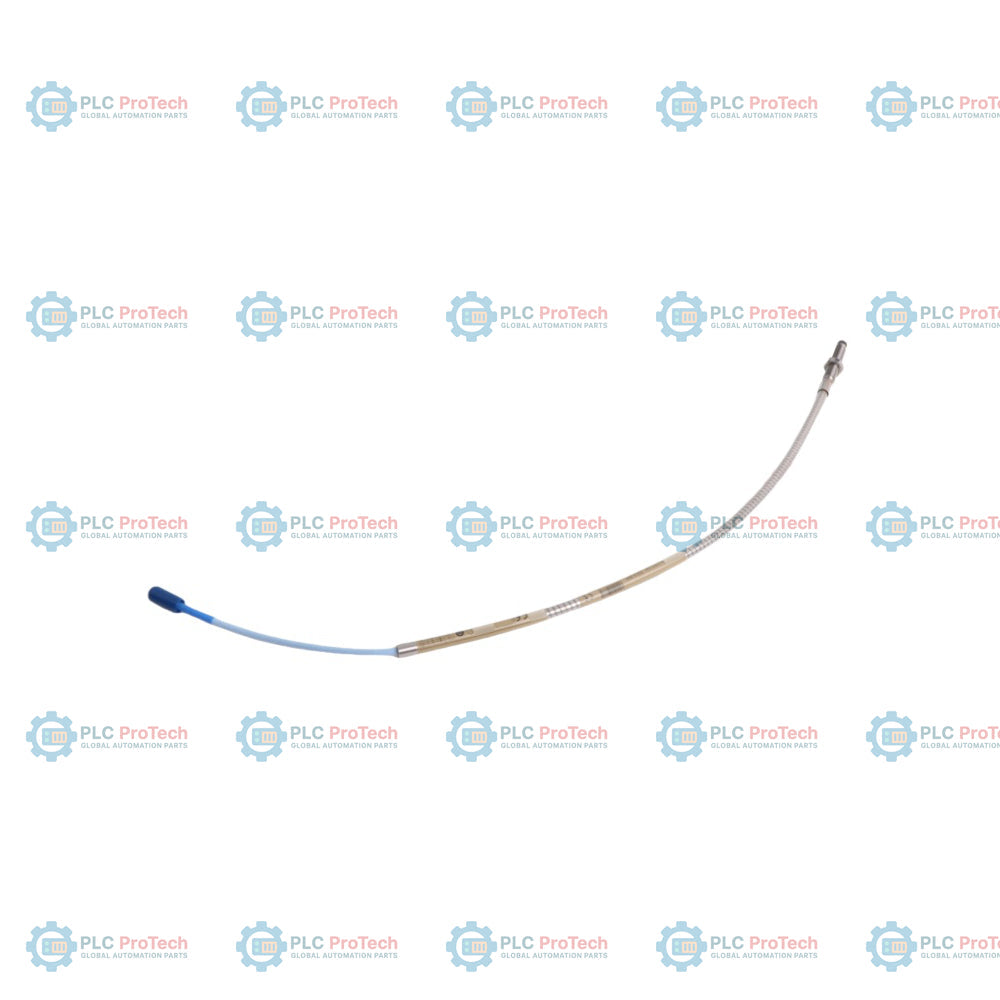

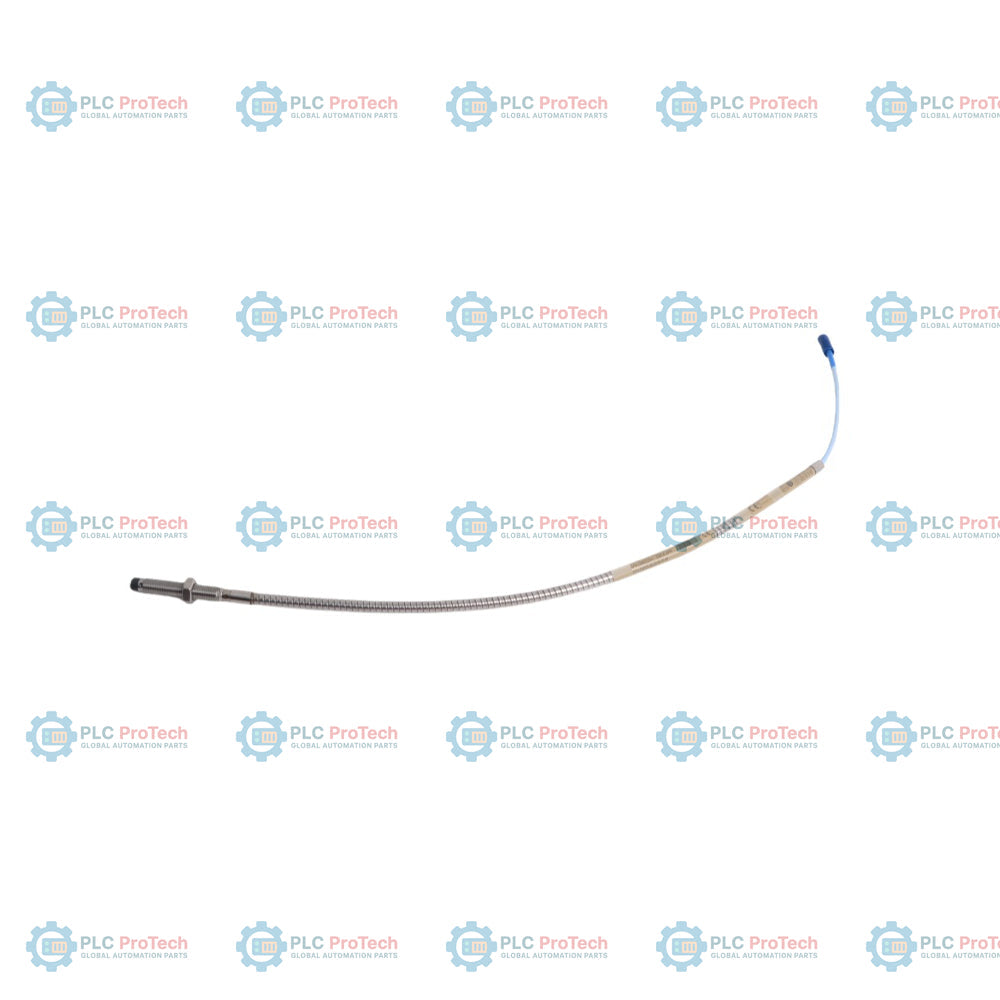

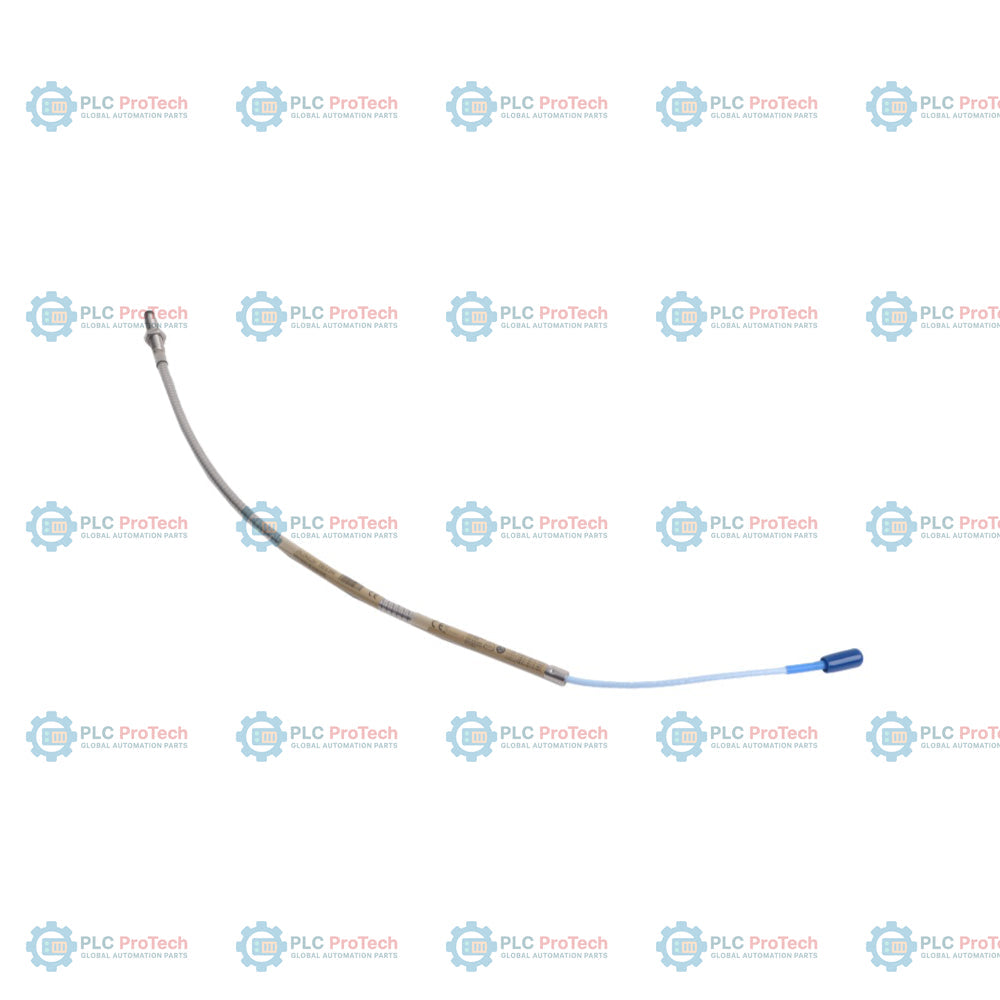

Il Bently Nevada 330101-00-20-0-5-02-05 è una sonda di prossimità da 8 mm ad alta precisione e senza contatto, appartenente al sistema di trasduttori di prossimità 3300 XL, standard del settore. Questa variante specifica è configurata senza armatura meccanica e presenta filettature standard 3/8-24 UNF. Progettata per soddisfare rigorose dimensioni ingegneristiche, offre un corpo completamente filettato da 2,0 pollici (0,0 pollici di lunghezza non filettata) e una lunghezza totale compatta del cavo di 0,5 metri (1,6 piedi), terminata con un connettore coassiale miniaturizzato ClickLoc standard. Per garantire l'idoneità alle zone industriali severe, è dotata delle approvazioni degli enti dell'opzione 05, che forniscono certificazioni complete ATEX, IECEx e CSA per installazioni in aree pericolose.

Utilizzando i principi di funzionamento delle correnti parassite, questa sonda rileva la distanza fisica tra la punta della sonda e una superficie conduttiva target, come l'albero rotante di una macchina. Funziona all'interno di una catena di protezione dei macchinari quando integrata con un sensore Proximitor 3300 XL e un cavo di prolunga corrispondente. Viene installata permanentemente su cuscinetti e riduttori per fornire dati in tempo reale sulle vibrazioni radiali, sulla posizione assiale dell'albero e sul riferimento keyphasor, proteggendo da danni catastrofici grandi turbine a vapore, compressori centrifughi e pompe per la generazione di energia.

Caratteristiche

• Il rilevamento a correnti parassite senza contatto evita il contatto meccanico, eliminando l'usura dei componenti e la deriva del sensore.
• La struttura fisica non armata offre una flessibilità di instradamento superiore attraverso canaline strette della macchina e condotti industriali.
• Il corpo filettato in acciaio inossidabile con filettatura 3/8-24 UNF offre elevata resistenza meccanica e resistenza alla corrosione ambientale.
• Il cavo corto da 0,5 metri è ottimizzato per configurazioni di sistema in cui la scatola di giunzione del cavo di prolunga si trova vicino all'involucro della macchina.
• Il connettore coassiale miniaturizzato ClickLoc garantisce una connessione elettrica sicura e previene la perdita di segnale ad alta frequenza.
• Classificata secondo il codice di approvazione dell'ente 05, è certificata per applicazioni a sicurezza intrinseca in aree pericolose in tutto il mondo.

Applicazioni

La sonda Bently Nevada 330101-00-20-0-5-02-05 è progettata per operare in configurazioni di macchinari industriali gravose. I principali campi di applicazione includono:

• Monitoraggio dinamico delle vibrazioni radiali dell'albero nelle turbine a vapore e a gas ad alta velocità.
• Monitoraggio della posizione di spinta e dello spostamento assiale sui compressori centrifughi industriali.
• Misurazione delle vibrazioni del corpo e della dilatazione termica nelle pompe critiche per il trattamento dell'acqua e nelle pompe di alimentazione.
• Monitoraggio continuo delle condizioni dei macchinari in ambienti pericolosi come raffinerie di petrolio, impianti di lavorazione chimica e piattaforme offshore.

Informazioni sull'ordine

La struttura d'ordine della sonda di prossimità 3300 XL da 8 mm specifica esattamente le filettature di montaggio meccanico, le opzioni di lunghezza e le classificazioni di sicurezza. La suddivisione dei segmenti per questo SKU specifico è decodificata di seguito:

Specifiche tecniche

Linee guida per l'installazione

Per una corretta calibrazione del sistema e una trasmissione del segnale senza problemi, seguire queste raccomandazioni ingegneristiche:

• Assicurarsi di impostare correttamente la distanza della sonda durante l'installazione. La calibrazione del sistema richiede in genere che la tensione di uscita sia circa -10 VDC al punto centrale dell'intervallo di spostamento lineare.
• Isolare il cavo coassiale dalle linee di alimentazione adiacenti e dalle superfici di macchinari ad alta temperatura per ridurre al minimo le interferenze elettromagnetiche (EMI) e l'usura termica.
• Assicurarsi che il raggio di curvatura minimo del cavo della sonda sia mantenuto a 25,4 mm (1,0 pollici) per proteggere il conduttore interno dai danni.
• Verificare che i connettori ClickLoc siano completamente puliti e asciutti prima dell'accoppiamento. Se i corpi dei connettori devono essere isolati dai componenti metallici circostanti dell'involucro, installare appositi protettori per connettori.
• Collegare la schermatura del cavo esclusivamente all'estremità del rack di monitoraggio. Lasciare flottante la schermatura all'estremità della testa del sensore evita anelli di massa indesiderati.

Conformità e certificazioni

Questa configurazione della sonda di prossimità 3300 XL da 8 mm è certificata secondo gli standard di sicurezza per aree esplosive e pericolose:

• CSA: A sicurezza intrinseca / non incendiario per Classe I, Divisione 1 e 2, Gruppi A, B, C e D; Classe II, Gruppi E, F, G; Classe III
• ATEX: II 1 G Ex ia IIC T5...T1 Ga; II 3 G Ex ec IIC T5...T1 Gc
• IECEx: Ex ia IIC T5...T1 Ga; Ex ec IIC T5...T1 Gc
• RoHS: Conforme alle direttive ambientali che limitano le sostanze pericolose.
