Bently Nevada 330101-00-60-10-02-05 3300 XL sonda di prossimità da 8 mm

Descrizione

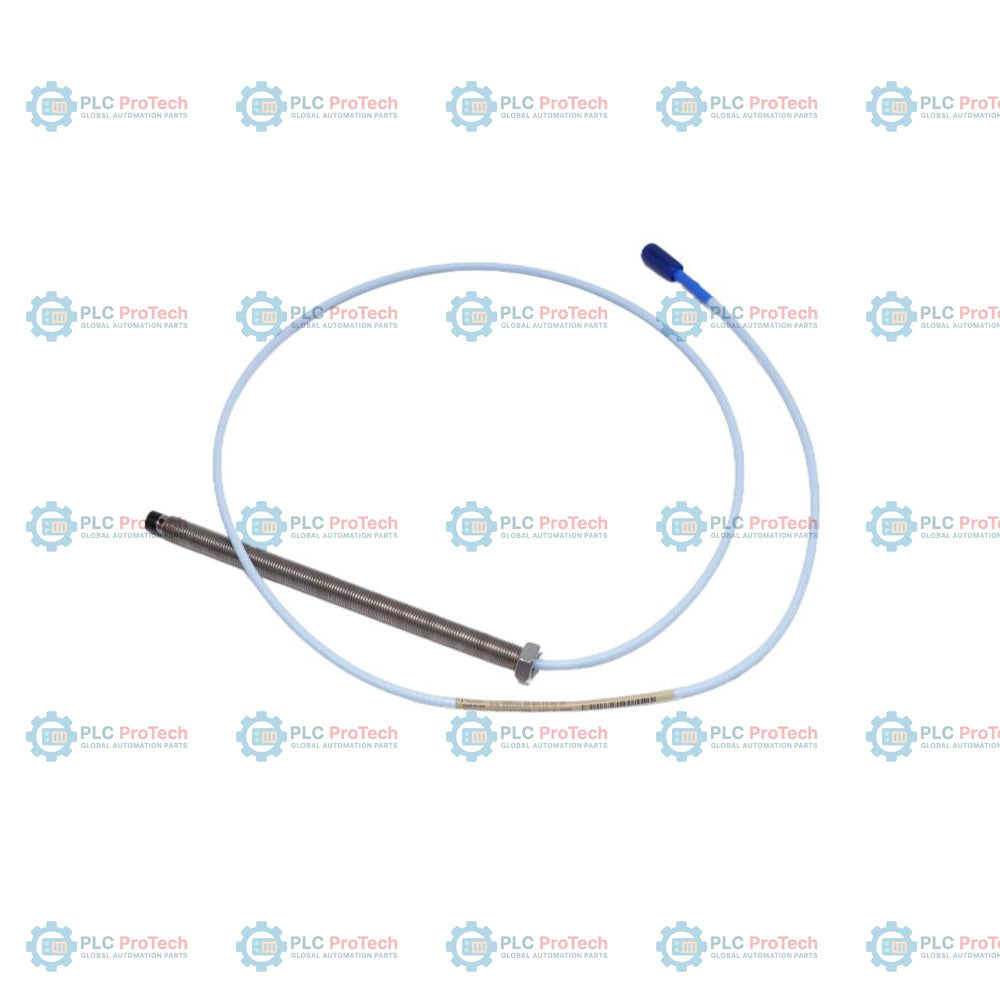

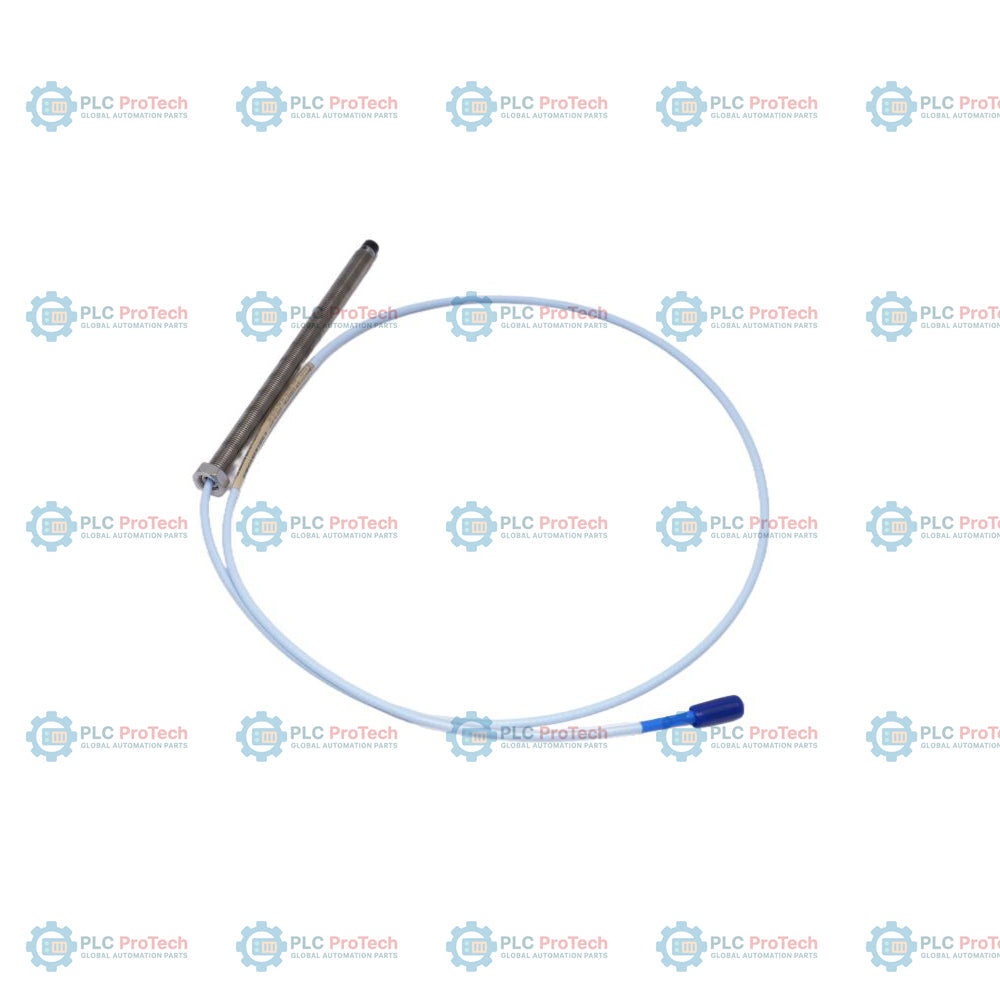

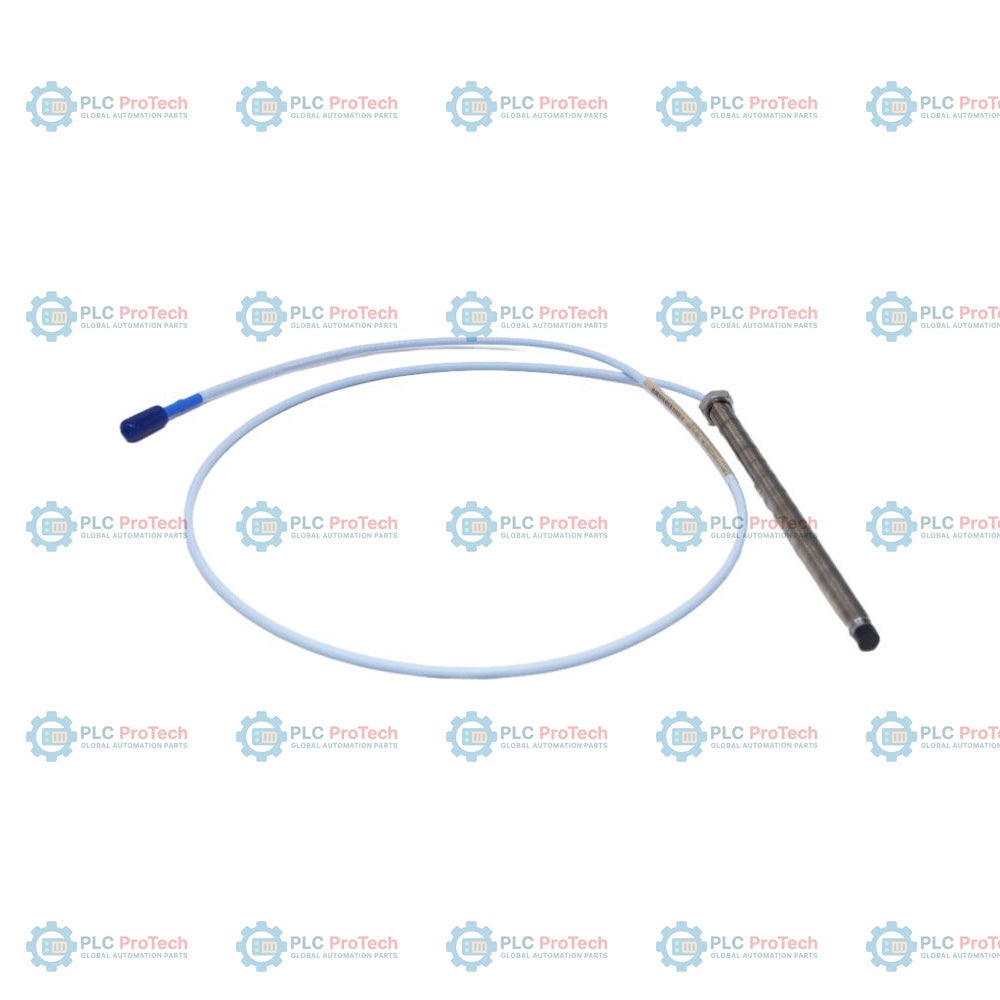

La Bently Nevada 330101-00-60-10-02-05 è una sonda di prossimità da 8 mm ad alte prestazioni, progettata per il collaudato sistema trasduttore di prossimità 3300 XL da 8 mm. Questa variante specifica è definita da una configurazione di filettatura 3/8-24 UNF-2A senza armatura protettiva, una lunghezza non filettata di 0,0 pollici (ovvero un corpo completamente filettato), una lunghezza complessiva della custodia di 6,0 pollici, una lunghezza totale del cavo di 1,0 metri e connettori ClickLoc standard. È completa dell'opzione di omologazione -05, che ne certifica l'installazione in aree pericolose con omologazioni CSA, ATEX e IECEx. A differenza delle configurazioni corazzate o con blocco dei fluidi, questa sonda non corazzata e completamente filettata da 6,0 pollici è ottimizzata per installazioni standard su alloggiamenti dei cuscinetti e in pozzetti asciutti, dove il cablaggio è protetto all'interno di una canalina esistente, fornendo dati precisi e senza contatto sulla posizione e sulle vibrazioni dell'albero.

Basata sul principio delle correnti parassite, la sonda misura lo spostamento statico e dinamico senza contatto di un albero rotante rispetto a un riferimento fisso. Si interfaccia direttamente con un sensore Proximitor serie 3300 XL 330180 e un cavo di prolunga serie 330130 per formare una catena trasduttore completa da 5 metri o 9 metri, fornendo segnali diagnostici accurati direttamente ai sistemi di protezione dei macchinari, come il rack serie Bently Nevada 3500.

Caratteristiche

• Design non corazzato (330101): Progettato per un instradamento semplificato all'interno di canaline protettive o carter della macchina esistenti, senza l'ingombro aggiuntivo di una corazzatura integrata.
• Corpo completamente filettato: La lunghezza non filettata pari a zero (0,0 in) garantisce l'intero innesto della filettatura lungo tutta la custodia da 6,0 pollici, consentendo regolazioni versatili della profondità all'interno delle porte filettate.
• Custodia estesa da 6,0 pollici: La maggiore lunghezza consente una penetrazione profonda attraverso carter, custodie o cappelli dei cuscinetti spessi, direttamente fino alla superficie dell'albero.
• Cavo standard da 1,0 metri: Cavo coassiale standard lungo 1,0 metri, ottimizzato per il collegamento a scatole terminali o custodie di giunzione esterne.
• Connettore coassiale ClickLoc: Dispone di un connettore miniaturizzato in ottone placcato oro con un meccanismo di bloccaggio a scatto che resiste alle vibrazioni meccaniche e agli scollegamenti accidentali.
• Omologazione per aree pericolose (-05): Completa di omologazioni CSA, ATEX e IECEx per un'installazione sicura in ambienti di Zona 0, Zona 1 e Zona 2.
• Costruzione robusta: Punta stampata in solfuro di polifenilene (PPS) ad alta durata e involucro in acciaio inossidabile, progettati per il funzionamento continuo in ambienti umidi, oleosi e corrosivi.

Applicazioni

Questa sonda di prossimità è un componente fondamentale dei programmi di protezione dei macchinari e monitoraggio delle condizioni in ambienti industriali pesanti, tra cui:

• Monitoraggio delle vibrazioni radiali di turbine a vapore, turbine a gas e generatori.
• Misurazione della posizione della spinta assiale e dello spostamento del rotore in compressori, pompe e riduttori ad alta velocità.
• Monitoraggio dell'eccentricità dell'albero e del movimento dinamico in macchinari rotanti critici.
• Monitoraggio continuo in aree di processo pericolose, come impianti petroliferi e del gas, petrolchimici e di produzione di energia.

Informazioni per l'ordinazione

Il codice 330101-00-60-10-02-05 rappresenta una combinazione specifica di opzioni della serie di sonde di prossimità 3300 XL da 8 mm. Di seguito è riportata la suddivisione ufficiale delle opzioni del produttore per questa configurazione:

Specifiche tecniche

Linee guida per l'installazione

Per garantire precisione e durata ottimali della sonda di prossimità 3300 XL, attenersi alle seguenti pratiche standard di installazione ingegneristica:

• Calibrazione del gap della sonda: Regolare il gap meccanico tra la punta della sonda e il materiale target (in genere acciaio AISI 4140) utilizzando un micrometro o un voltmetro per adattarlo all'intervallo dinamico calibrato del sistema (in genere con un gap di 1.27 mm o 50 mils).
• Impegno della filettatura: Non superare i limiti di impegno della filettatura durante il montaggio per evitare inceppamenti meccanici. L'impegno massimo raccomandato della filettatura per filettature 3/8-24 è di 0.563 inches.
• Limiti di coppia: Serrare manualmente il corpo della sonda e utilizzare una chiave dinamometrica per applicare la coppia di installazione raccomandata di 7.5 N-m (66 in-lbf). Non superare la coppia nominale massima di 22.6 N-m (200 in-lbf) per evitare la deformazione del corpo.
• Protezione del cavo: Instradare il cavo coassiale all'interno di una canalina protettiva standard oppure fissarlo lontano da bordi affilati. Assicurarsi di mantenere sempre il raggio di curvatura minimo di 25.4 mm (1.0 inch).
• Messa a terra e schermatura: Collegare saldamente il connettore coassiale della sonda al cavo di prolunga. Assicurarsi che la schermatura sia mantenuta fino al sensore Proximitor e che il sistema del trasduttore sia collegato a terra secondo il disegno Bently Nevada 141092 (a sicurezza intrinseca) o 140979 (non incendiario).

Conformità e certificazioni

• Omologazioni per aree pericolose (opzione 05): Certificato per ambienti a sicurezza intrinseca e non incendiari secondo le certificazioni CSA, ATEX e IECEx.
• Sicurezza funzionale: Certificato SIL 2 con una tolleranza ai guasti hardware (HFT) pari a 0; compatibile con SIL 3 con HFT pari a 1 se configurato in un sistema di sicurezza ridondante.
• Compatibilità elettromagnetica (EMC): Conforme agli standard della Direttiva della Comunità Europea 2014/30/UE (EN 61000-6-2 e EN 61000-6-4).
• RoHS: Conforme alla Direttiva europea 2011/65/UE e agli standard China RoHS.
• Omologazioni marine: Certificato secondo le norme di classificazione marittima standard per unità e strutture offshore.
