Descrizione

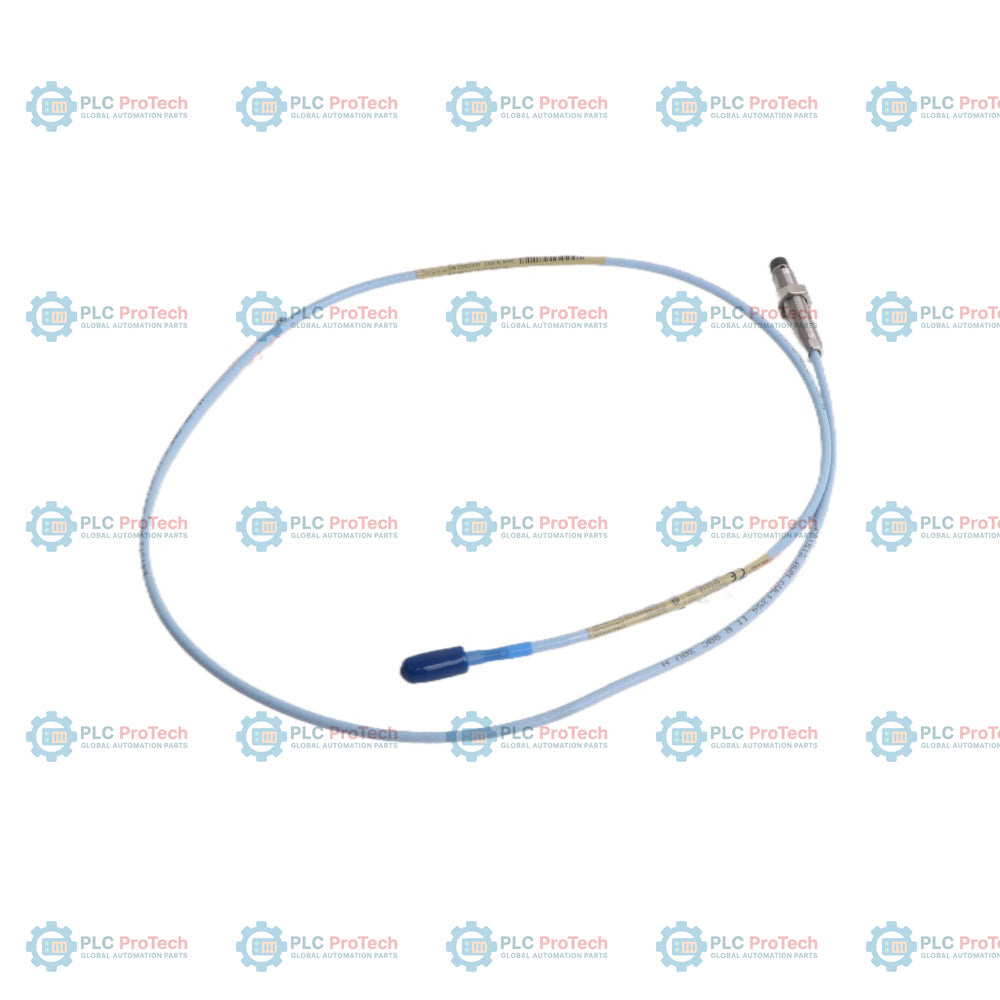

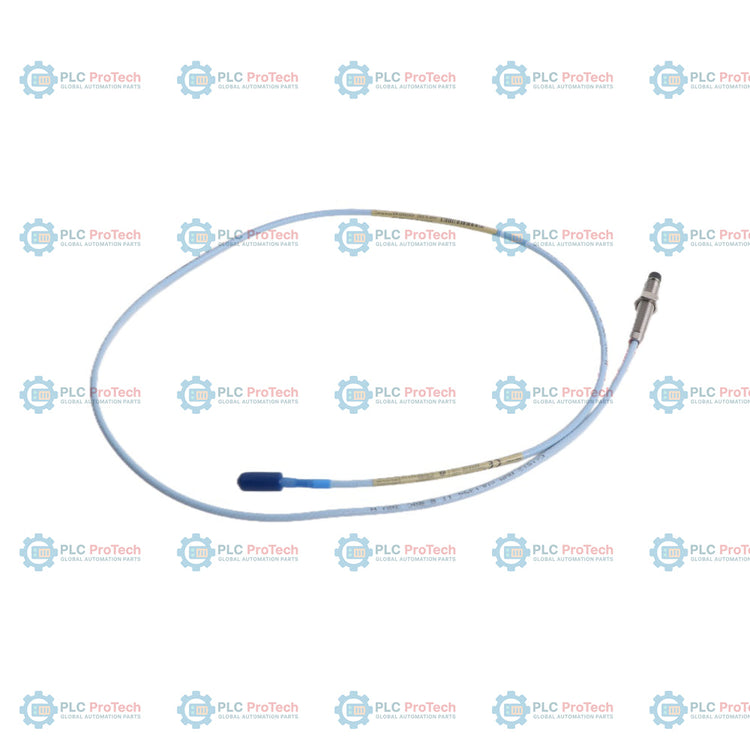

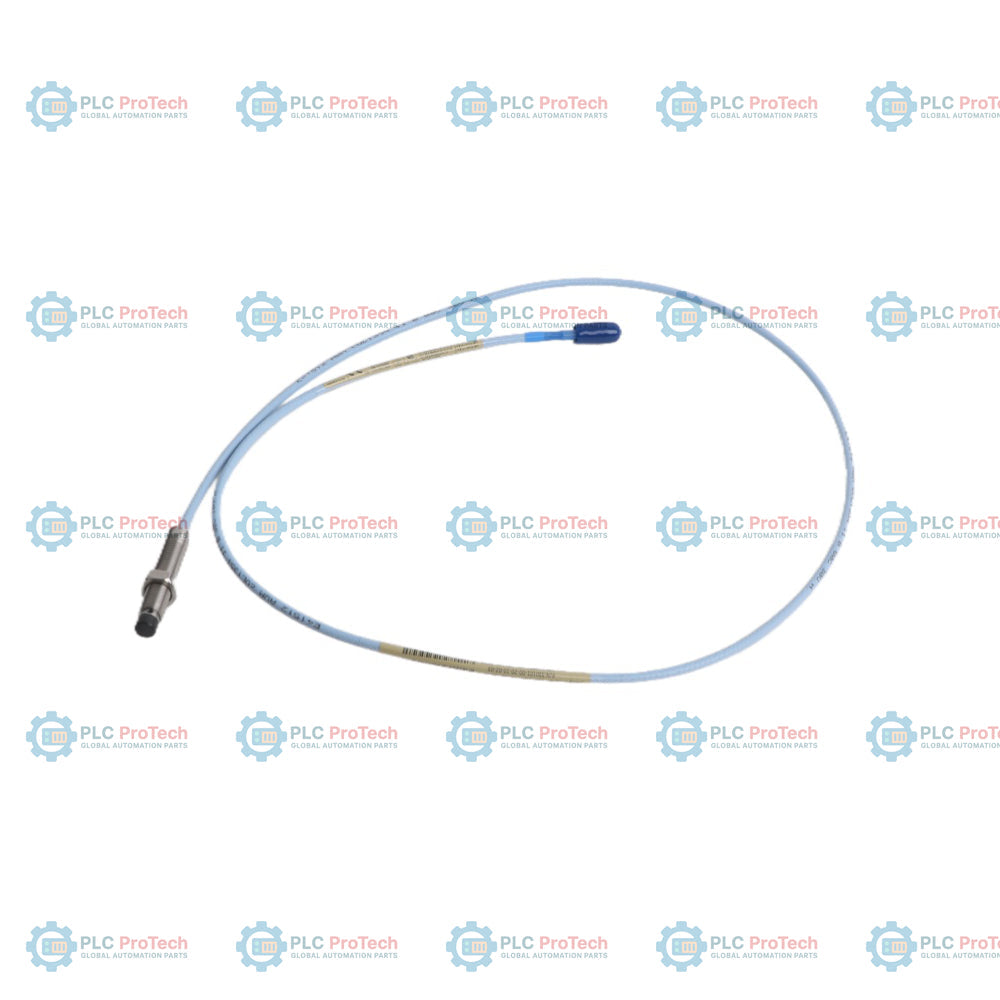

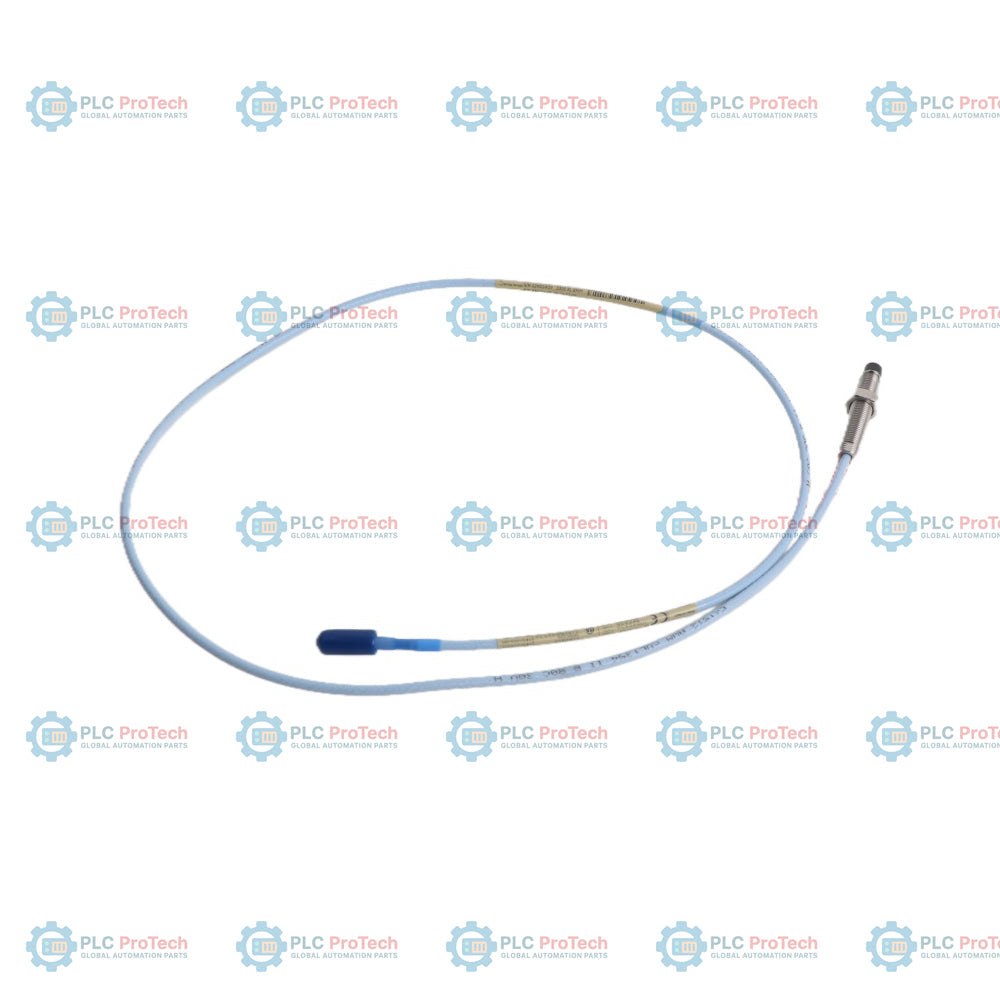

Bently Nevada 330101-00-20-10-12-05 è una sonda di prossimità da 8 mm progettata per misurare senza contatto le vibrazioni e lo spostamento degli alberi nei macchinari rotanti industriali critici. In quanto componente essenziale del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa configurazione specifica presenta una filettatura 3/8-24 UNF senza armatura protettiva e si distingue per la struttura brevettata del cavo FluidLoc. Il cavo FluidLoc è progettato per impedire che olio lubrificante, acqua o altri fluidi di processo penetrino o fuoriescano attraverso gli spazi interni del cavo coassiale, preservando l'integrità del sistema e prevenendo perdite pericolose all'esterno della sede del cuscinetto o della carcassa. Con una lunghezza totale di 1,0 metro e omologazioni internazionali per aree pericolose (CSA, ATEX e IECEx), questa sonda è destinata al collegamento a un cavo di prolunga e a un sensore Proximitor in una catena di trasduttori abbinata da 5 o 9 metri, offrendo misurazioni a correnti parassite precise e stabili anche in condizioni meccaniche e ambientali estreme.

Caratteristiche

• Cavo FluidLoc a tenuta dei fluidi: il design brevettato FluidLoc impedisce la migrazione di olio, umidità o altri fluidi di processo all'interno del cavo, un aspetto essenziale negli ambienti con macchinari pressurizzati.
• Connettore coassiale ClickLoc: il connettore coassiale miniaturizzato ClickLoc placcato in oro garantisce una connessione sicura e resistente alle vibrazioni, con un semplice serraggio manuale.
• Robustezza TipLoc e CableLoc: integra lo stampaggio TipLoc avanzato per un'aderenza eccezionalmente resistente tra la punta e il corpo della sonda, insieme a un design CableLoc che offre una resistenza alla trazione fino a 330 N (75 lbf).
• Configurazione con filettatura standard: filettatura 3/8-24 UNF senza armatura protettiva, ottimizzata per installazioni in canaline interne pulite o per il montaggio diretto.
• Certificata per aree pericolose: pienamente conforme agli standard CSA, ATEX e IECEx per un funzionamento sicuro in atmosfere esplosive.

Applicazioni

La sonda di prossimità Bently Nevada 330101 è ampiamente utilizzata nei settori industriali pesanti per la protezione continua dei macchinari e il monitoraggio delle condizioni. Le principali applicazioni includono:

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas
• Misurazioni dello spostamento del rotore di compressori e pompe
• Analisi delle vibrazioni dell'albero del generatore idroelettrico
• Misurazioni di riferimento della velocità e del Keyphasor su alberi rotanti ad alta velocità
• Allineamento dell'albero del riduttore e rilevamento delle vibrazioni radiali

Informazioni per l'ordine

E - Opzione omologazione dell’ente

Linee guida per l’installazione

Per garantire la massima precisione di misurazione e l’affidabilità del sistema, seguire queste procedure ingegneristiche di installazione:

• Distanza della sonda: impostare la distanza della sonda a circa 1.27 mm (50 mils) per stabilire il punto operativo nominale di -9 Vdc per le misurazioni delle vibrazioni radiali.
• Allineamento di montaggio: verificare che la sonda sia montata perpendicolarmente all’albero target. L’ingaggio massimo della filettatura è di 0.563 inches per la filettatura 3/8-24 UNF.
• Instradamento del cavo: fissare il cavo FluidLoc in una guaina protettiva o con fascette fermacavo per evitare danni meccanici. Evitare curve strette; mantenere un raggio di curvatura minimo di 25.4 mm (1.0 inch).
• Messa a terra e schermatura: terminare correttamente la schermatura del cavo sull’alloggiamento del sensore Proximitor e sulle morsettiere di monitoraggio per bloccare le interferenze elettromagnetiche e a radiofrequenza (EMI/RFI).
• Considerazioni sulla temperatura: assicurarsi che gli ambienti operativi non espongano la tenuta a pressione a temperature inferiori a -34 degC (-30 degF), per evitare il deterioramento della tenuta.

Conformità e certificazioni

Questa sonda di prossimità è certificata per l’uso in ambienti industriali pericolosi secondo le seguenti omologazioni degli enti:

• CSA: Classe I, Div. 1 e 2, Gruppi A, B, C, D; Classe II, Div. 1 e 2, Gruppi E, F, G; Classe III
• ATEX: Ex ia IIC T4/T5/T6 Ga (Zona 0/1/2)
• IECEx: Ex ia IIC T4/T5/T6 Ga
• CE: Pienamente conforme alle norme dell’Unione Europea in materia di compatibilità elettromagnetica (EMC) se abbinato ai sensori Proximitor 3300 XL.
