Descrizione

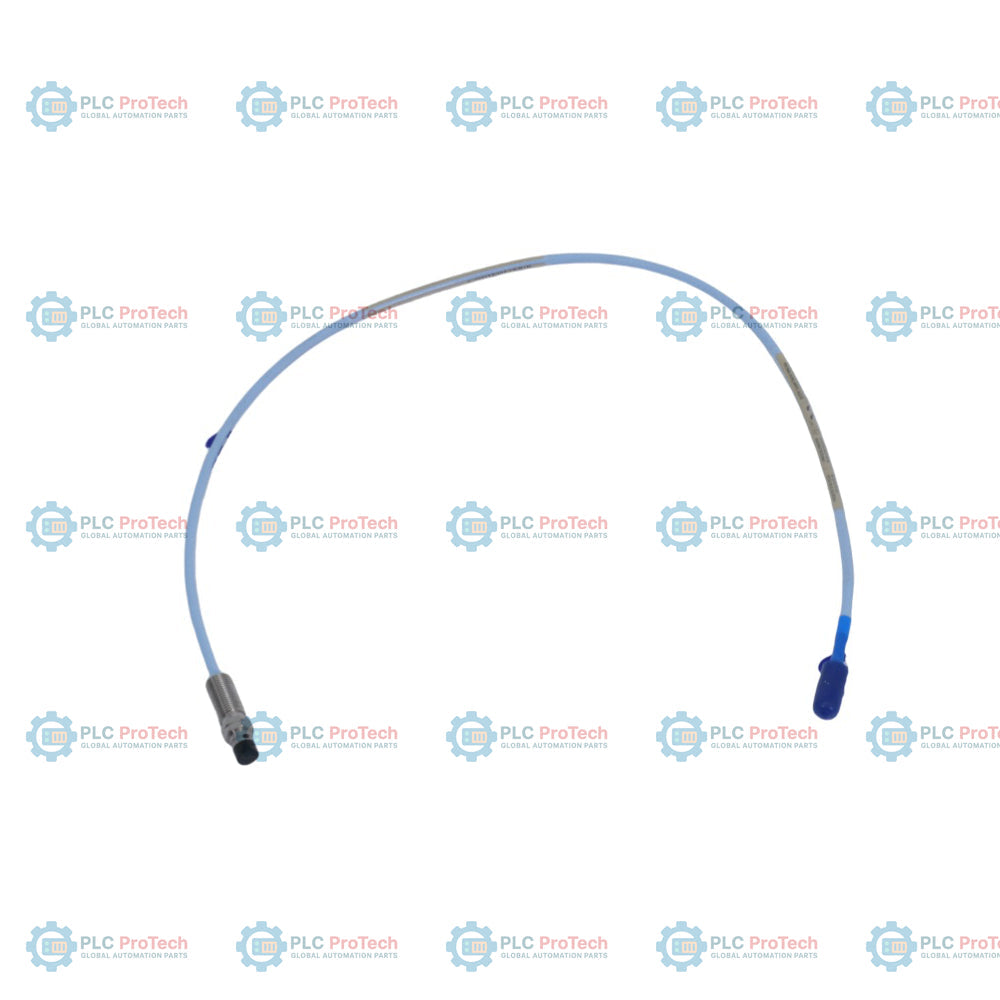

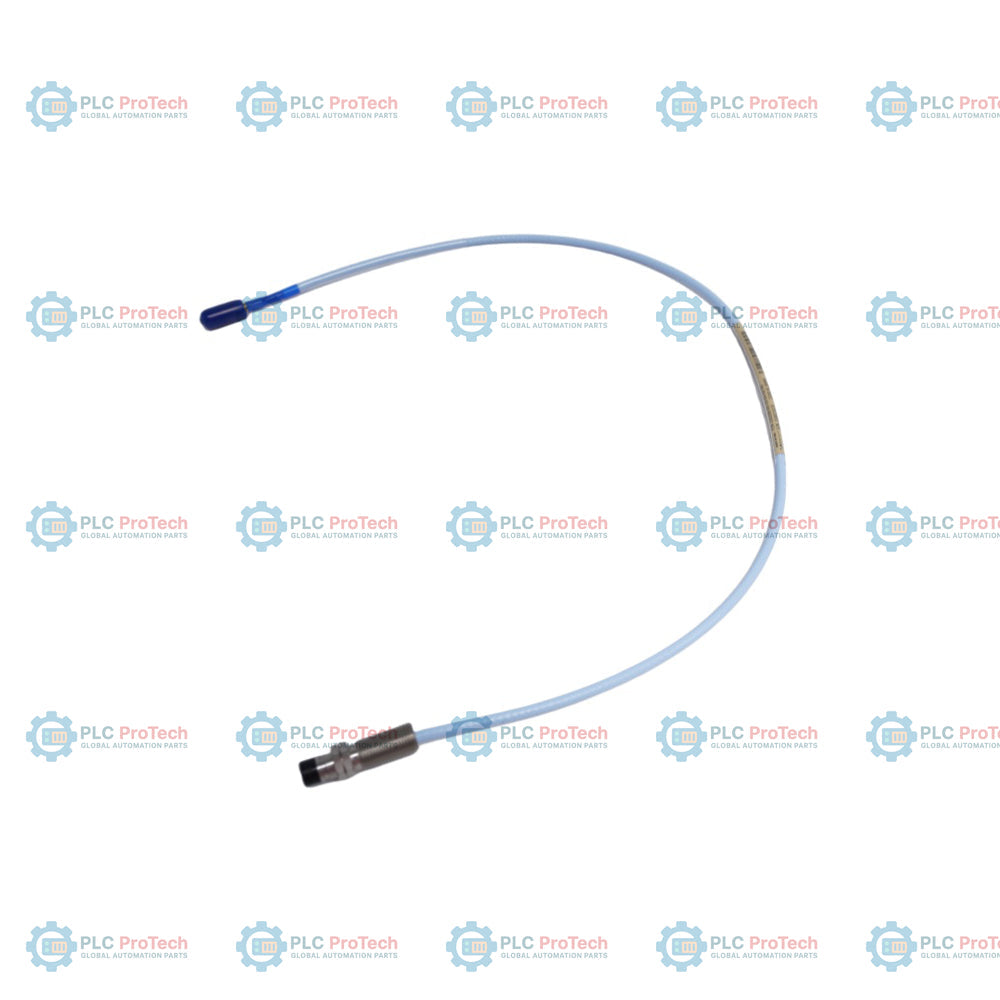

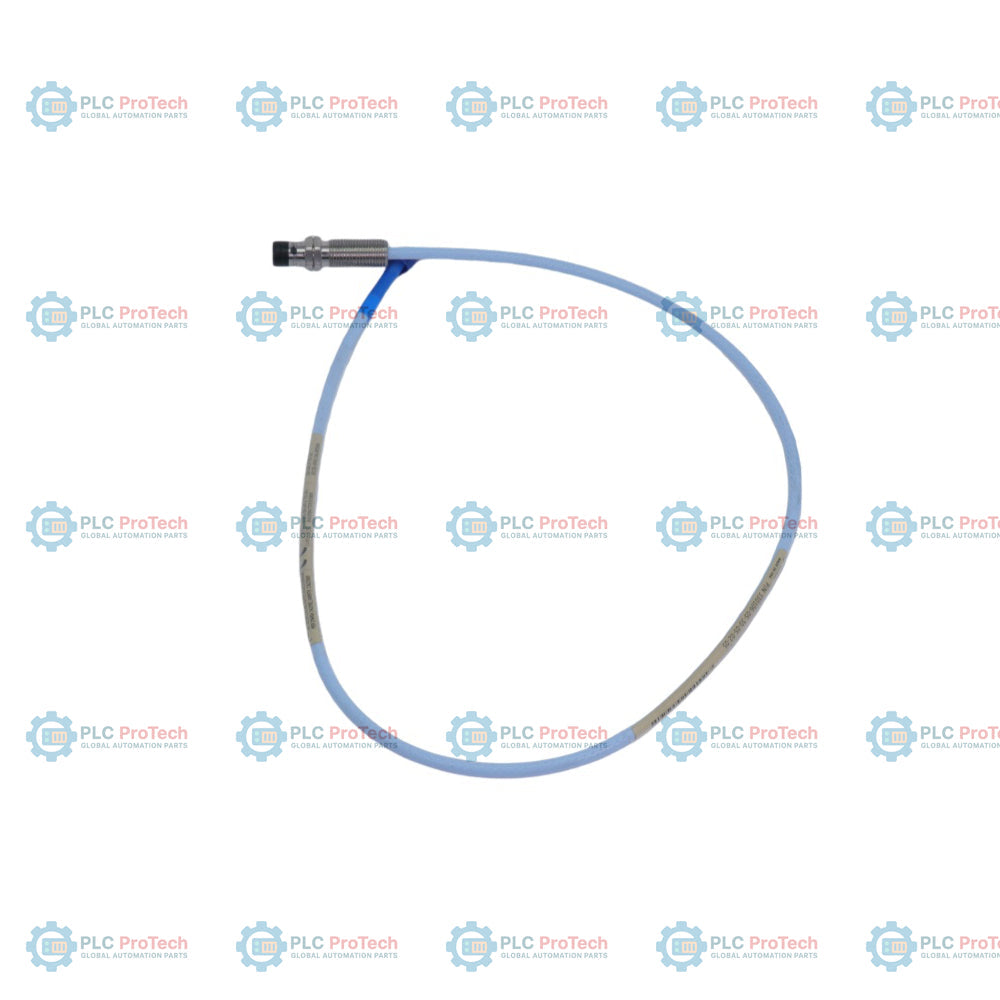

330106-05-30-05-00-00 specifica questa configurazione della sonda di prossimità a montaggio inverso 3300 XL da 8 mm, con filettatura metrica M10 x 1, lunghezza non filettata di 5,0 mm, lunghezza complessiva del corpo di 30 mm e lunghezza totale di 0,5 metri (1,6 piedi). Questa configurazione viene fornita con un cavo coassiale standard senza connettore ClickLoc preinstallato (opzione 00) e non richiede approvazioni da parte di enti per aree pericolose (opzione 00).

Le sonde a montaggio inverso vengono installate dall'interno o dal retro di un manicotto di montaggio, adattandosi ad ambienti applicativi in cui lo spazio esterno è limitato. La punta della sonda è realizzata in solfuro di polifenilene (PPS) per resistere a condizioni operative industriali difficili. Misura la posizione statica e le vibrazioni dinamiche dell'albero quando viene abbinata a un sensore Proximitor 3300 XL compatibile e a un cavo di prolunga, funzionando secondo il principio di misurazione a correnti parassite.

Caratteristiche

• Tipo di filettatura: filettatura metrica M10 x 1 per un fissaggio meccanico sicuro.
• Lunghezza non filettata: sezione della punta della sonda non filettata di 5,0 mm (0,20 pollici).
• Lunghezza del corpo: corpo lungo 30 mm (1,2 pollici), adatto a profondità di installazione compatte.
• Lunghezza del cavo: lunghezza totale di 0,5 metri (1,6 piedi), per semplificare il passaggio in installazioni ravvicinate.
• Opzione connettore: l'opzione 00 specifica un cavo coassiale standard senza connettore preinstallato, consentendo una terminazione personalizzata.
• Opzione per le approvazioni: l'opzione 00 indica che per il sito di installazione non sono richieste approvazioni da parte di enti per aree pericolose.
• Materiale della punta della sonda: punta in PPS.

Applicazioni

• Monitoraggio delle vibrazioni e misurazione della posizione assiale su macchinari con cuscinetti a film fluido.
• Misurazioni di velocità e riferimento di fase Keyphasor su turbine a vapore e a gas.
• Macchinari industriali rotanti, inclusi pompe, compressori e motori elettrici.
• Custodie industriali in cui i vincoli di spazio impediscono l'uso di sonde standard a montaggio frontale.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Posizione di montaggio: assicurarsi che la superficie di montaggio possa accogliere la filettatura metrica M10 x 1 senza danneggiare la filettatura.
• Innesto della filettatura: la lunghezza massima di innesto della filettatura è di 15 mm. Il superamento di questo valore può causare inceppamenti durante l'installazione.
• Instradamento del cavo: evitare curve strette; mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) per il cavo coassiale, al fine di prevenire il degrado del segnale.
• Regolazione della distanza: impostare la distanza della sonda utilizzando uno spessimetro standard oppure monitorando la tensione di uscita CC del sensore Proximitor durante la configurazione.
• Terminazione del cavo: poiché questa configurazione non è dotata di connettore preinstallato, utilizzare un kit connettore Bently Nevada (ad esempio 330153-01) per installare sul campo un connettore coassiale ClickLoc, se necessario.

Conformità e certificazioni
