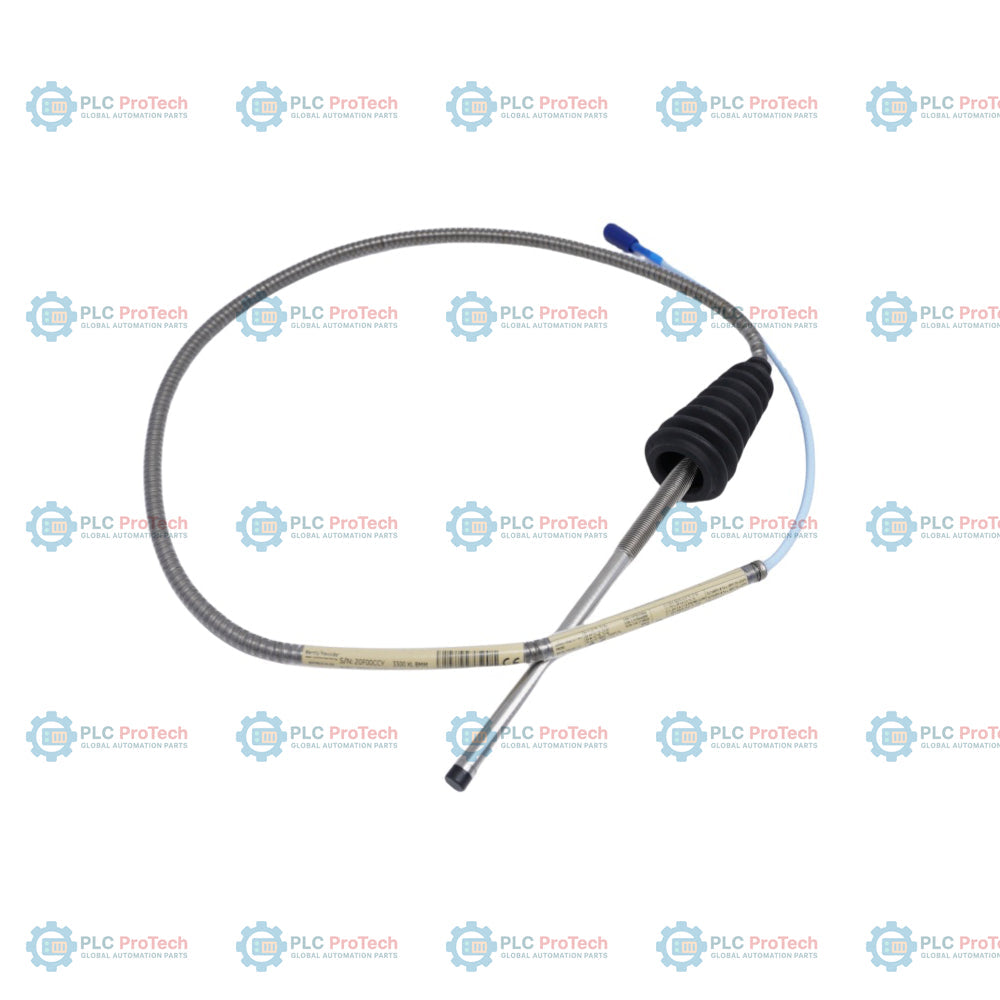

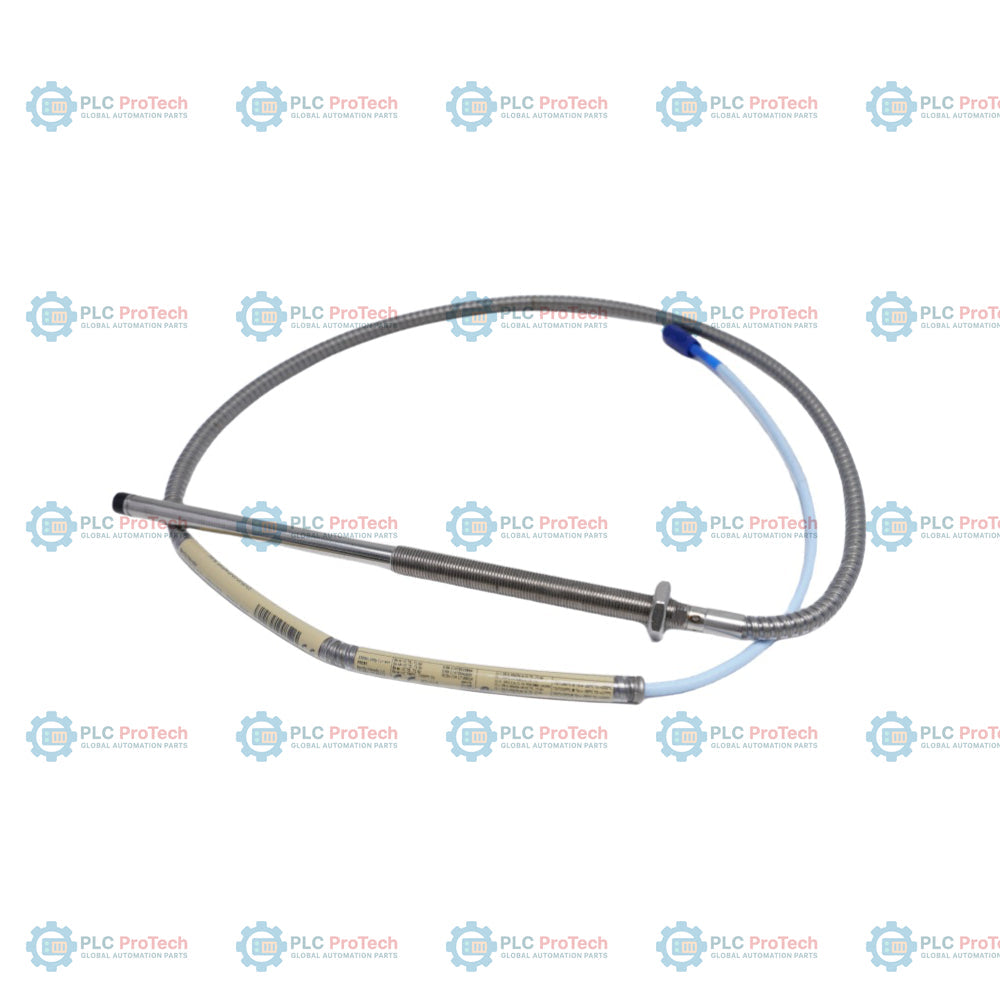

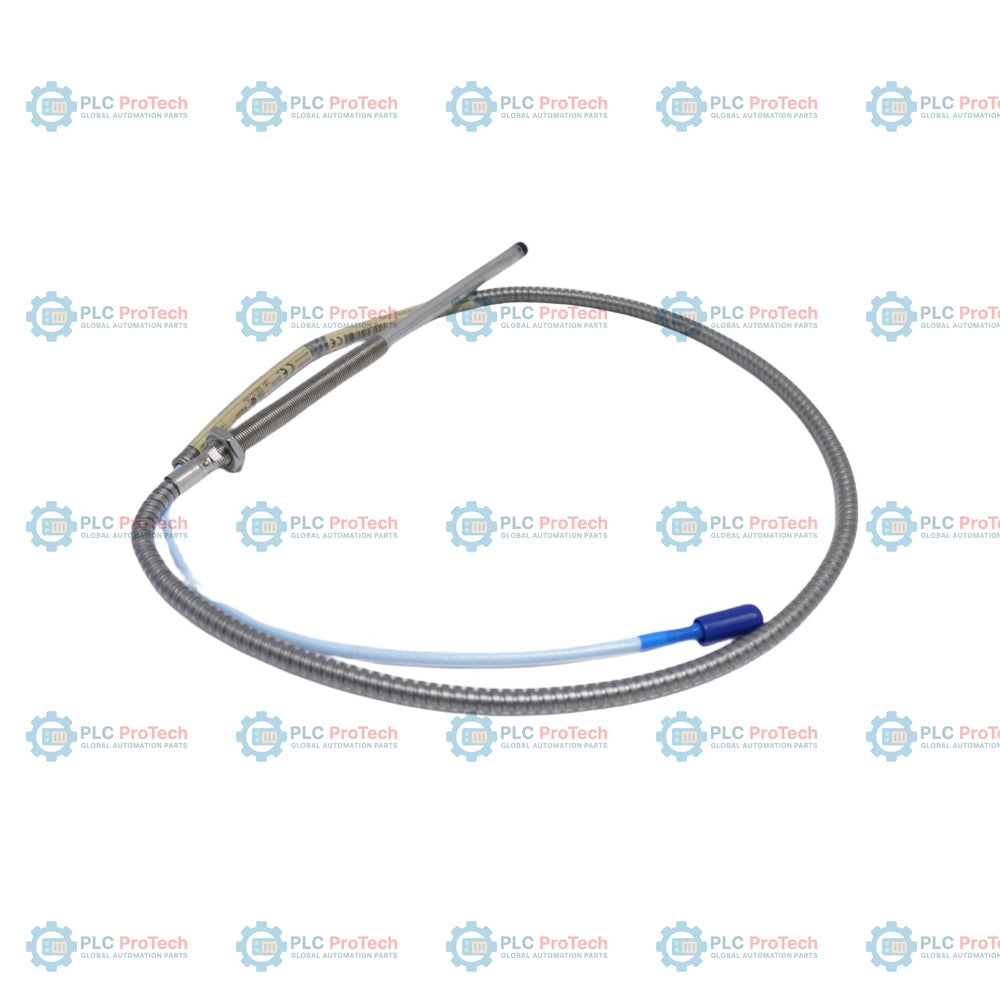

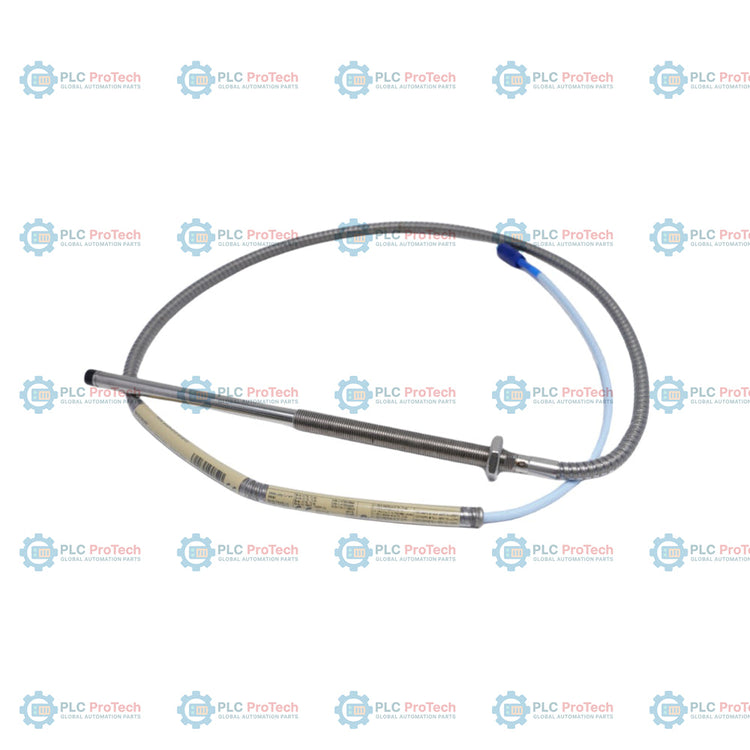

Bently Nevada 330104-10-16-05-01-00 3300 XL sonda di prossimità da 8 mm

Descrizione

L'opzione 10 (lunghezza non filettata di 100 mm), l'opzione 16 (lunghezza complessiva dell'involucro di 160 mm), l'opzione 05 (lunghezza totale di 0,5 m), l'opzione 01 (connettore ClickLoc con protezione, cavo armato standard) e l'opzione 00 (nessuna approvazione da parte di enti richiesta) specificano questa configurazione di sonda di prossimità metrica - 330104-10-16-05-01-00. Questa sonda di prossimità 3300 XL da 8 mm presenta una filettatura metrica M10 x 1 ed è dotata di un'armatura integrata in condotto di acciaio inossidabile. Funziona come parte di un sistema di trasduttori a correnti parassite senza contatto, abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga per misurare le vibrazioni dell'albero, la posizione assiale e la velocità su macchinari rotanti.

Questa configurazione incorpora una sonda con lunghezza complessiva di 0,5 metri e una struttura del cavo standard, alloggiata in un'armatura in FEP per la protezione meccanica contro l'esposizione ad ambienti difficili. La sezione non filettata di 100 mm garantisce spazio sufficiente per il passaggio attraverso staffe di montaggio o carter della macchina, lasciando 60 mm di corpo filettato M10 x 1 per la regolazione della profondità e il posizionamento. L'inclusione di un connettore coassiale ClickLoc e di una protezione del connettore preinstallata impedisce l'ingresso dell'umidità e lo scollegamento accidentale nel punto di giunzione con il cavo di prolunga.

Caratteristiche

• Filettature metriche M10 x 1: corpo della sonda filettato con lunghezza complessiva dell'involucro di 160 mm (opzione 16) e sezione non filettata di 100 mm (opzione 10) per una maggiore flessibilità di montaggio.
• Armatura integrata in acciaio inossidabile: il condotto protettivo (opzione 01) protegge il cavo coassiale da abrasioni, tagli e urti meccanici.
• Connettore coassiale ClickLoc: dotato di un collegamento coassiale maschio placcato in oro con una protezione del connettore in silicone preinstallata per la tenuta ambientale.
• Lunghezza totale del sistema di 0,5 metri: lunghezza compatta del cavo di 0,5 m (opzione 05), progettata per il collegamento diretto a un cavo di prolunga abbinato in una catena di trasduttori da 5 m o 9 m.
• Opzione non approvata: l'opzione 00 specifica che si applicano i design elettrici e meccanici standard senza certificazioni per aree pericolose.

Applicazioni

Le applicazioni tipiche includono misurazioni delle vibrazioni dell'albero, della posizione assiale e della velocità su macchinari industriali:

• Turbine a vapore e a gas
• Compressori centrifughi e assiali
• Apparecchiature per la generazione di energia
• Pompe dell'acqua e ventilatori industriali
• Riduttori e alberi rotanti

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Gli ingegneri devono osservare le seguenti raccomandazioni durante l'installazione:

• Ingaggio della filettatura: Massimizzare l'ingaggio della filettatura fino a 15 mm per la filettatura M10 x 1, per evitare grippaggi o il danneggiamento della filettatura.
• Luce non filettata: Assicurarsi che la sezione non filettata di 100 mm passi attraverso il manicotto del sensore o la staffa dell'involucro senza entrare in contatto con pareti strutturali che potrebbero influire sulle letture delle correnti parassite.
• Raggio di curvatura del cavo: Mantenere un raggio di curvatura fisico minimo di 25 mm (1.0 in) per il conduit corazzato, per evitare danni al cavo coassiale interno.
• Limiti di coppia: Non superare il limite massimo di coppia di 9.9 N-m (88 in-lb) durante il serraggio dei controdadi del corpo.
• Protezione del connettore: Assicurarsi che il protettore del connettore ClickLoc sia completamente inserito sopra il collegamento con il cavo di prolunga per proteggere dall'ingresso di fluidi.
