Descrizione

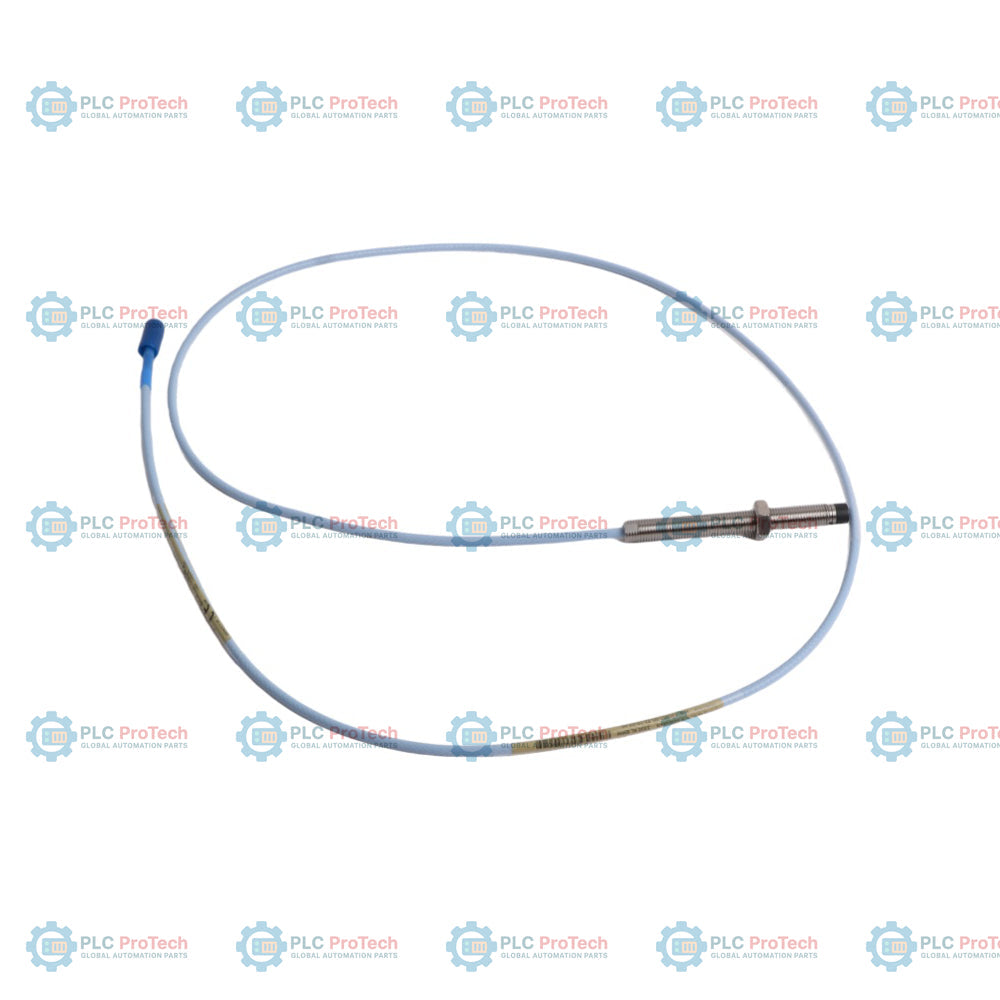

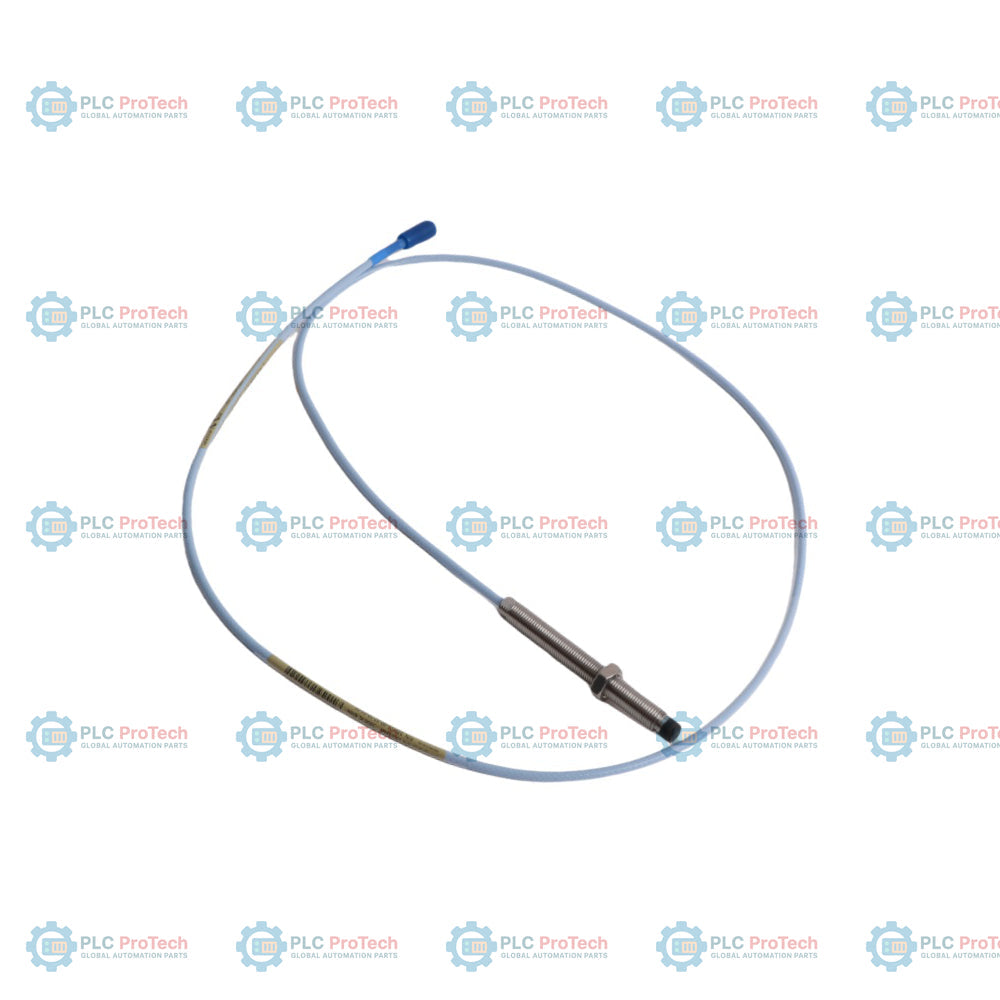

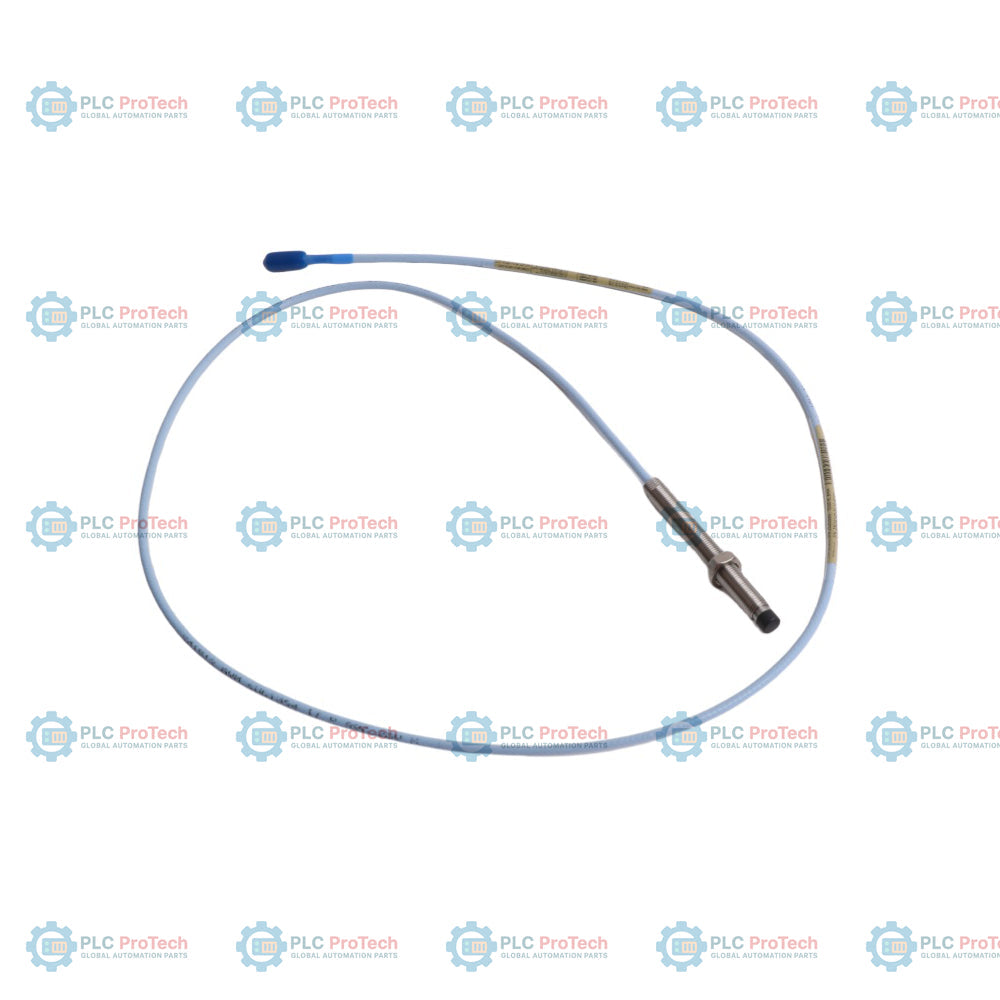

Progettato per misurare senza contatto le vibrazioni e gli spostamenti degli alberi, il Bently Nevada 330101-00-20-15-02-05 è una sonda di prossimità da 8 mm ad alta precisione appartenente alla serie di trasduttori 3300 XL. Questo modello specifico presenta un corpo filettato da 3/8-24 UNF con una lunghezza non filettata di 0,0 pollici (0 mm), una lunghezza totale del corpo di 2,0 pollici (51 mm), un cavo standard da 1,5 metri (4,9 piedi) con connettore coassiale miniaturizzato ClickLoc e approvazioni CSA, ATEX e IECEx per aree pericolose. Grazie al cavo coassiale standard non armato da 1,5 metri, questa configurazione colma il divario tra i sistemi tradizionali da 1,0 m e 2,0 m, ottimizzando il passaggio dei cavi all'interno degli alloggiamenti dei cuscinetti ed evitando al contempo un'eccessiva lunghezza libera.

La sonda funziona secondo il principio delle correnti parassite per misurare la distanza (intervallo) tra la punta della sonda e un bersaglio conduttivo, come l'albero di una macchina. Abbinato a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibile, il sistema fornisce un'uscita di tensione lineare proporzionale all'intervallo. Questa uscita viene trasmessa direttamente ai rack di protezione dei macchinari, come il sistema Bently Nevada 3500, per consentire il monitoraggio in tempo reale delle vibrazioni, la misurazione della posizione di spinta e il rilevamento della velocità tramite tachimetro. La struttura è progettata per resistere ad ambienti industriali difficili, offrendo un'elevata resistenza alla contaminazione chimica e al degrado termico comunemente presenti nei carter dei macchinari.

Caratteristiche

• Sonda di prossimità con punta dal diametro di 8 mm, ottimizzata per un intervallo di spostamento standard e un'elevata risoluzione.
• Corpo filettato integrato da 3/8-24 UNF, realizzato senza armatura protettiva, ideale per il montaggio interno o per passaggi in condotto.
• Il connettore coassiale miniaturizzato ClickLoc garantisce una connessione sicura e resistente alle vibrazioni, con una bassa perdita di segnale.
• L'isolamento standard del cavo offre un'eccellente stabilità termica e resistenza agli oli lubrificanti.
• Approvata con l'opzione -05, che comprende le certificazioni CSA, ATEX e IECEx per l'impiego sicuro in zone pericolose.
• Compatibile direttamente con il sensore Proximitor 3300 XL e i cavi di prolunga standard.

Applicazioni

Questa sonda di prossimità viene generalmente impiegata in ambienti industriali pesanti per proteggere i macchinari rotanti. Le applicazioni principali includono:

• Monitoraggio delle vibrazioni e della posizione assiale degli alberi delle turbine a vapore e a gas.
• Misurazione dello spostamento e della spinta del rotore di compressori e pompe.
• Rilevamento delle vibrazioni radiali e della velocità (keyphasor) su macchinari industriali ad alta velocità.
• Installazioni permanenti negli alloggiamenti dei generatori, nei riduttori e nei grandi motori elettrici.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire prestazioni ottimali del sistema e prevenire guasti prematuri, seguire le procedure standard di installazione per il monitoraggio delle macchine:

• Montare la sonda impostando il gap appropriato secondo le linee guida di calibrazione del sistema, in genere 1,27 mm (50 mil) per le applicazioni standard.
• Evitare di serrare eccessivamente il corpo della sonda nella staffa di montaggio per prevenire danni alla filettatura.
• Instradare il cavo standard della sonda non armato utilizzando pratiche appropriate di schermatura, messa a terra e instradamento. Utilizzare una canalina quando sono presenti rischi fisici esterni.
• Assicurarsi che il connettore coassiale ClickLoc sia pulito e asciutto. Evitare curve strette nel cavo e mantenere il raggio di curvatura minimo specificato per il sistema 3300 XL.

Conformità e certificazioni

Questa configurazione della sonda è conforme ai principali standard di sicurezza per aree pericolose. Le certificazioni applicabili con l'opzione -05 includono:

• Certificato CSA per aree pericolose
• Certificato ATEX per atmosfere esplosive (Zona 0, Zona 1, Zona 2)
• Certificato IECEx per la conformità globale in materia di sicurezza
