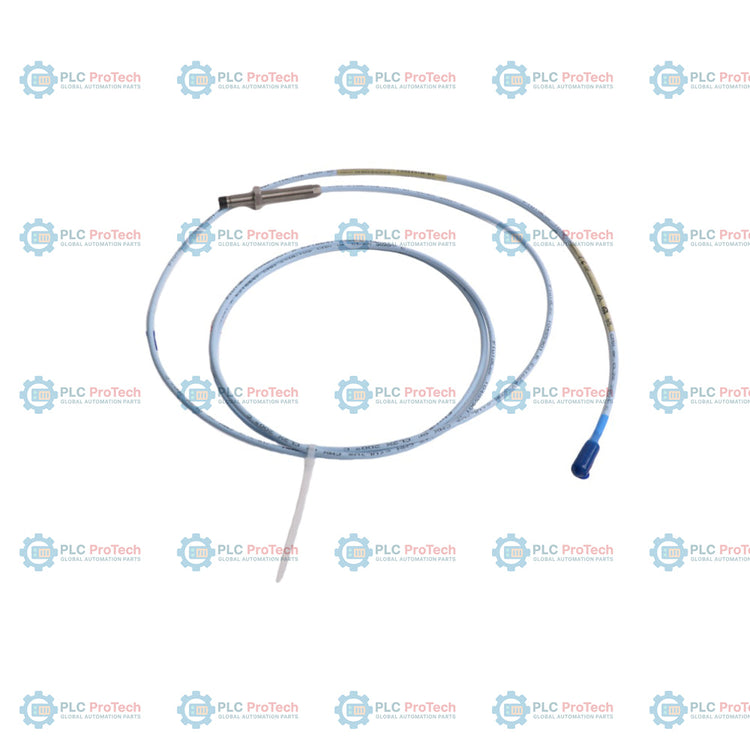

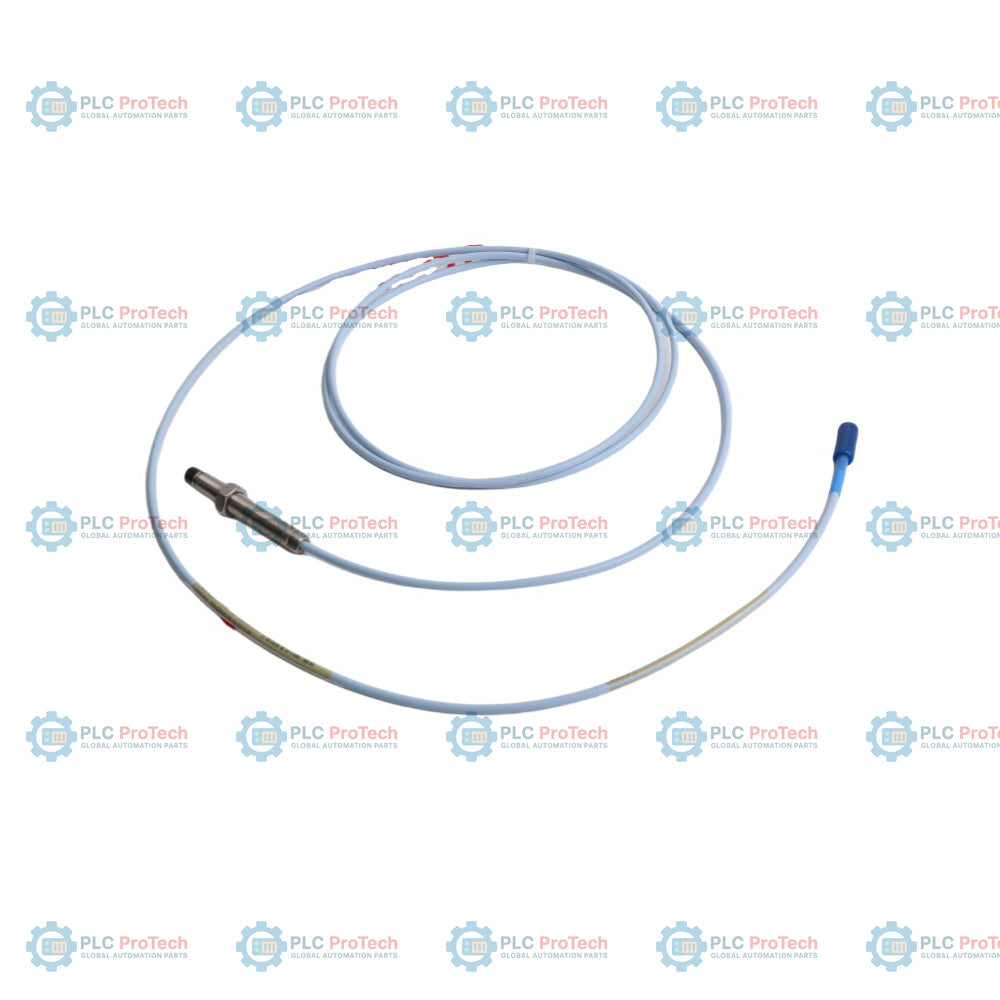

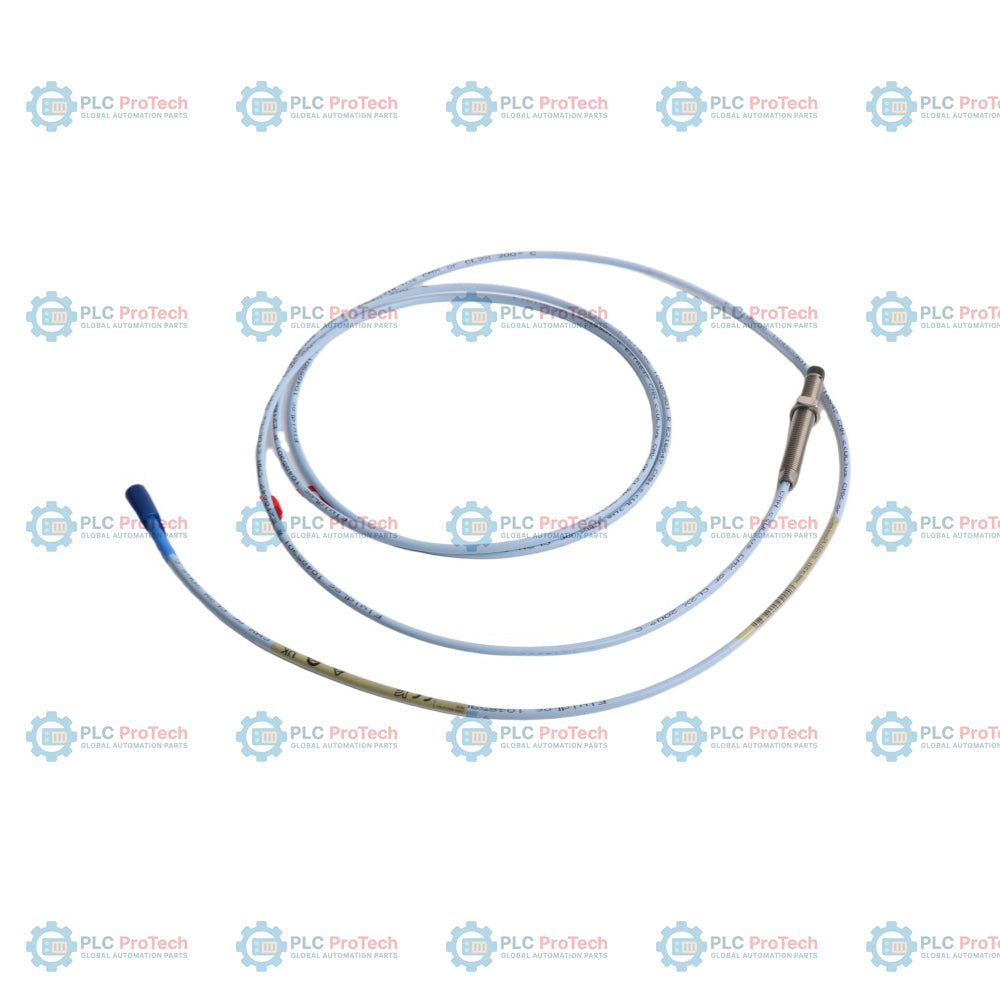

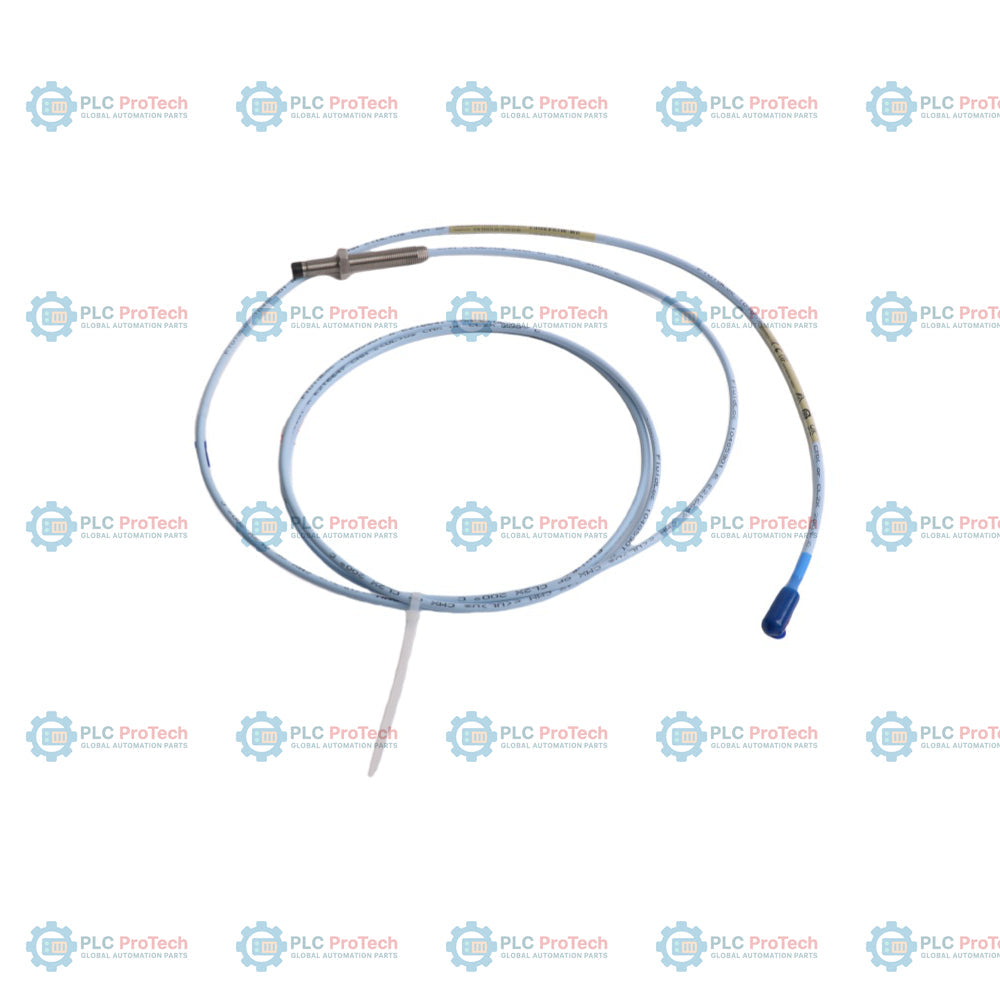

Il Bently Nevada 330101-00-24-15-02-05 è una sonda di prossimità da 8 mm ad alte prestazioni appartenente al sistema di trasduttori di prossimità 3300 XL, uno standard del settore. Questa specifica configurazione del prodotto è progettata senza protezione corazzata e utilizza un cavo coassiale triaxiale standard da 75 Ohm isolato in propilene fluorinato etilenico (FEP). Progettata per la protezione di macchinari critici, questa sonda misura le vibrazioni e lo spostamento senza contatto dell'albero su apparecchiature rotanti ad alta velocità. A differenza di altre varianti che possono includere protezioni del connettore o una protezione corazzata, questo modello presenta un connettore coassiale miniaturizzato ClickLoc standard placcato in oro e una guaina del cavo standard. È configurato con una lunghezza non filettata di 0,0 pollici (che rende il corpo completamente filettato) e una lunghezza complessiva del corpo di 2,4 pollici con filettatura 3/8-24 UNF. Con una lunghezza totale del cavo integrato di 1,5 metri (4,9 piedi), si integra direttamente con un cavo di prolunga 3300 XL e un sensore Proximitor della serie 330180 per fornire misurazioni dinamiche continue e ad alta precisione dello spostamento a correnti parassite.
| Descrizione del segmento | Codice opzione | Significato / specifica per questo SKU |
|---|---|---|
| Numero di parte ordinabile | 330101-00-24-15-02-05 | Sonda di prossimità 3300 XL da 8 mm, filettatura 3/8-24 UNF, senza armatura |
| A - Opzione lunghezza non filettata | 00 | 0,0 pollici (custodia completamente filettata) |
| B - Opzione lunghezza complessiva della custodia | 24 | Lunghezza della custodia di 2,4 pollici |
| C - Opzione lunghezza totale | 15 | 1,5 metri (4,9 piedi) |
| D - Opzione connettore e cavo | 02 | Connettore coassiale miniaturizzato ClickLoc, cavo standard |
| E - Opzione di omologazione dell'ente | 05 | Omologazioni CSA, ATEX, IECEx |
| Produttore | Bently Nevada |
| Numero di parte/modello | 330101-00-24-15-02-05 |
| Famiglia del sistema | Sistema trasduttore di prossimità 3300 XL da 8 mm |
| Tipo di misura | Spostamento (prossimità) |
| Principio di funzionamento | Correnti parassite (senza contatto) |
| Diametro della punta della sonda | 8 mm |
| Dimensione della filettatura | 3/8-24 UNF |
| Lunghezza non filettata | 0,0 pollici (0 mm) |
| Lunghezza complessiva della custodia | 2,4 pollici (61 mm) |
| Lunghezza totale del cavo | 1,5 metri (4,9 piedi) |
| Tipo di connettore | Connettore coassiale miniaturizzato ClickLoc |
| Tipo di cavo | Cavo triaxiale standard da 75 Ohm, isolato in FEP |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale della custodia della sonda | Acciaio inossidabile AISI 303 o 304 (SST) |
| Temperatura di esercizio e stoccaggio | -52 a +177 °C (-62 a +350 °F) |
| Classe di tenuta alla pressione | Tenuta differenziale alla pressione con O-ring in Viton (non sottoposta a prova di pressione) |
| Raggio minimo di curvatura del cavo | 25,4 mm (1,0 pollice) |
| Resistenza alla trazione (max.) | 330 N (75 lbf) dalla custodia della sonda al cavo; 270 N (60 lbf) dal cavo al connettore |
| Dimensioni | 45 mm x 95 mm x 95 mm (A x L x P) |
| Peso | 0,14 kg |
Per garantire un'elevata accuratezza di misura e un'affidabilità a lungo termine in condizioni dinamiche di impianto, attenersi alle seguenti linee guida progettuali:
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330101-00-24-15-02-05
Country of origin:United States
Product Type: 3300 XL 8 mm Sonda di prossimità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 mm x 95 mm x 95 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
