Descrizione

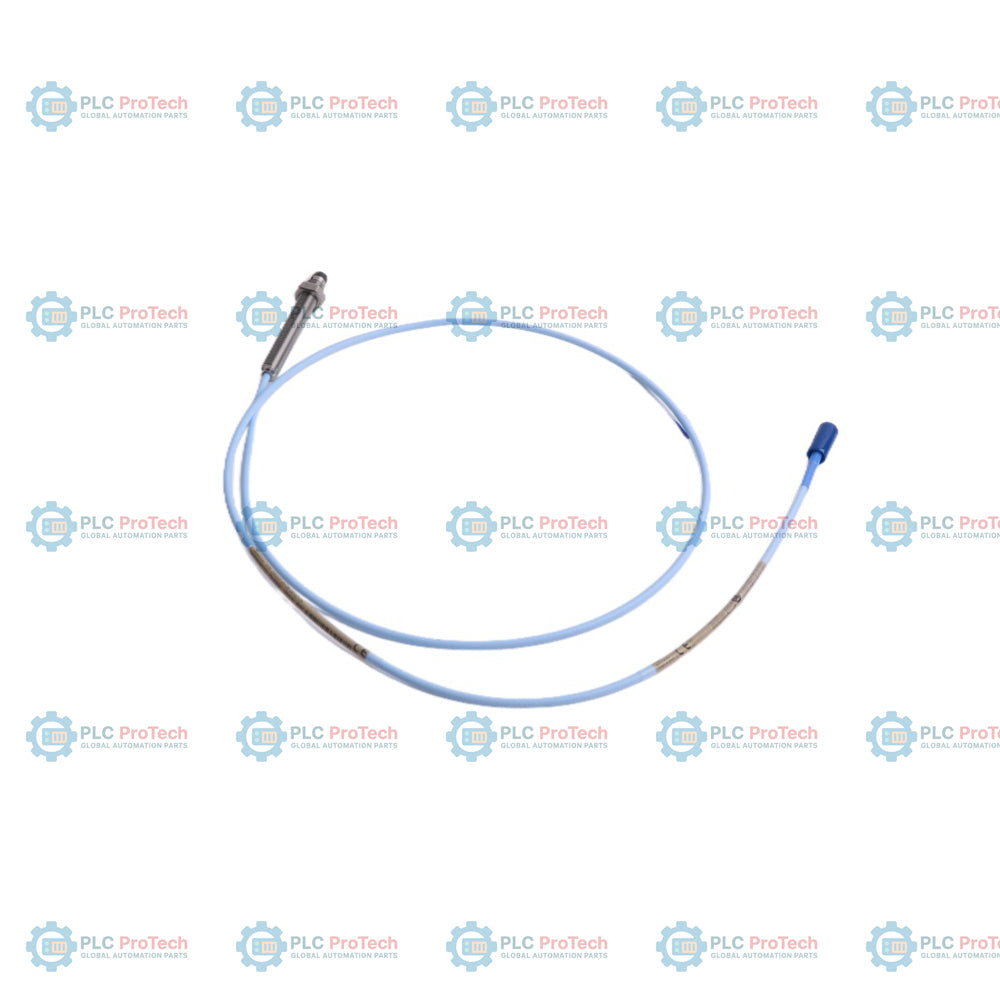

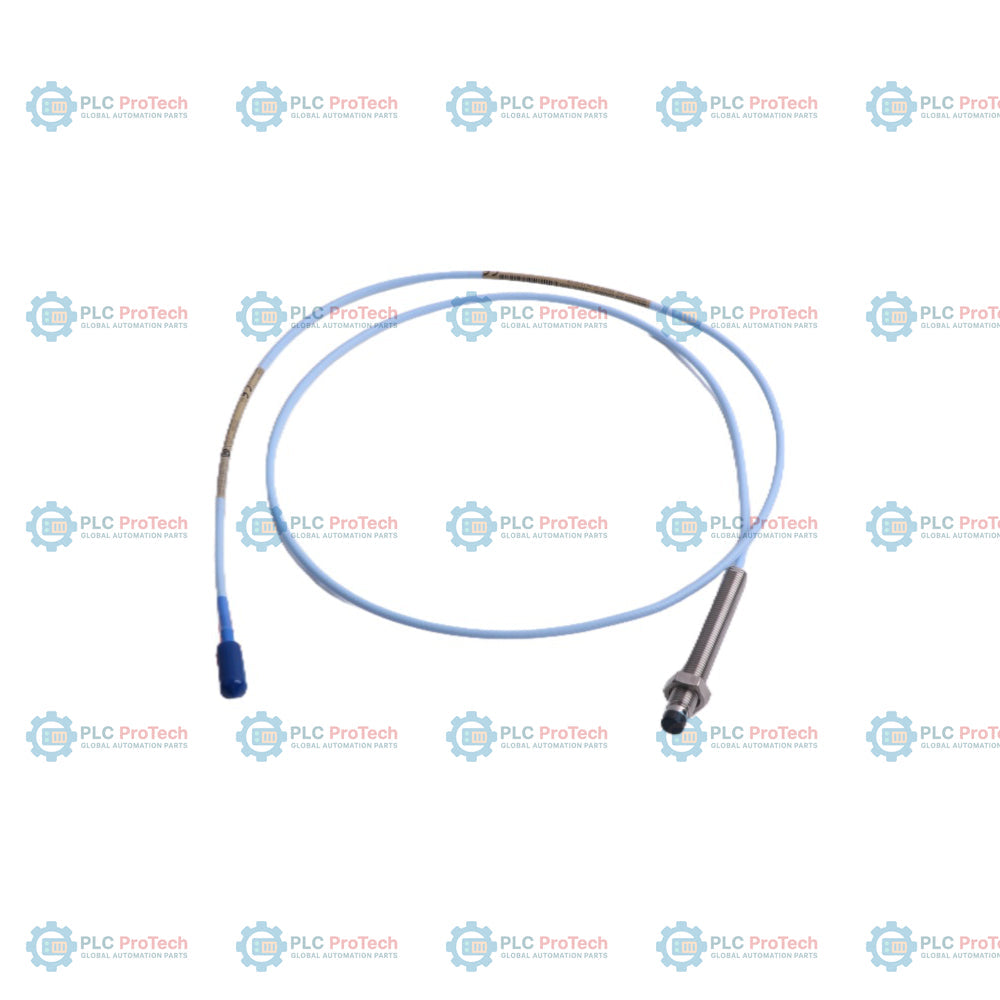

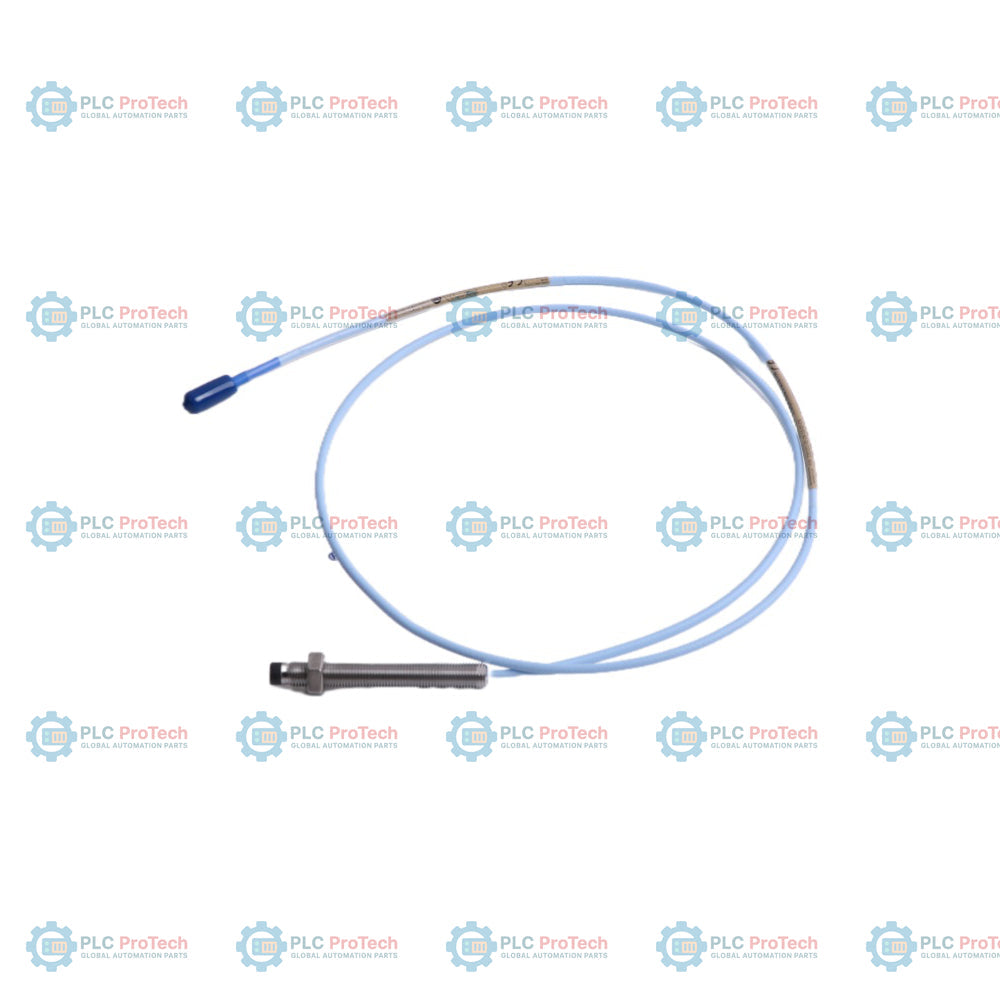

Progettata per un monitoraggio estremamente preciso dello spostamento e delle vibrazioni, la Bently Nevada 330101-00-28-20-02-00 è una sonda di prossimità da 8 mm senza armatura, progettata per misurazioni senza contatto della posizione dell'albero. Questa configurazione specifica presenta un corpo filettato 3/8-24 UNF, una lunghezza non filettata di 0,0 pollici (che indica un corpo completamente filettato), una lunghezza complessiva del corpo di 2,8 pollici e una lunghezza totale del cavo di 2,0 metri. Termina con un connettore coassiale miniaturizzato ClickLoc ed è progettata per configurazioni elettriche standard in cui non sono richieste approvazioni specifiche di enti per aree pericolose.

Basata sul principio di funzionamento a correnti parassite, questa sonda misura la distanza statica e dinamica tra la punta della sonda e un bersaglio conduttivo, generalmente un albero in acciaio AISI 4140. Si collega direttamente a un cavo di prolunga 3300 XL e a un sensore Proximitor, fornendo un'uscita in tensione altamente stabile e proporzionale alla distanza. Questa configurazione è estremamente affidabile per misurare vibrazioni, posizione e velocità dell'albero in macchinari rotanti critici, tra cui turbine a vapore, compressori e pompe ad alta velocità. Il design senza armatura offre un'eccellente flessibilità all'interno di carter di macchinari protetti, mentre il cavo coassiale standard isolato in FEP garantisce una solida resistenza a fluidi industriali, oli e umidità.

Caratteristiche

• Misurazione senza contatto a correnti parassite per la protezione dei macchinari e il monitoraggio delle condizioni.
• Corpo completamente filettato da 2,8 pollici (lunghezza non filettata di 0,0 pollici) con filettature standard 3/8-24 UNF.
• Lunghezza totale del cavo di 2,0 metri, ottimizzata per un'integrazione ordinata nei percorsi dei cavi dei macchinari.
• Guaina standard del cavo isolata in FEP, altamente resistente a sostanze chimiche industriali aggressive e lubrificanti.
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro assicura una connessione affidabile, verificata dal clic.
• Eccellente intercambiabilità meccanica senza necessità di calibrazione specializzata al banco.

Applicazioni

La sonda è ampiamente utilizzata in ambienti con macchinari pesanti, tra cui:

• Monitoraggio delle vibrazioni radiali dell'albero e della posizione assiale in turbine a vapore e a gas.
• Studi della dinamica del rotore e misurazioni dell'espansione della carcassa.
• Misurazioni dello spostamento in compressori centrifughi e pompe ad alta velocità.
• Misurazione del Keyphasor e della velocità su alberi rotanti.
• Sistemi di protezione per macchinari industriali conformi allo standard API 670.

Informazioni per l'ordine

Non richiesto (configurazione di sicurezza elettrica standard)

Linee guida per l’installazione

Per garantire misurazioni precise delle vibrazioni, seguire queste pratiche ingegneristiche durante l’installazione della sonda di prossimità:

• Fissare saldamente la sonda utilizzando staffe appropriate per impedire che la risonanza strutturale influisca sulle letture dello spostamento.
• Assicurarsi che il materiale del bersaglio sia acciaio AISI 4140, poiché il sistema trasduttore è calibrato secondo questo standard metallurgico. L’uso di metalli alternativi può causare variazioni della calibrazione.
• Impostare la distanza corretta della sonda (in genere 1,27 mm o 50 mil) corrispondente al punto medio dell’intervallo di uscita lineare (-10 Vdc nominali) sull’uscita del sensore Proximitor.
• Rispettare rigorosamente il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) per evitare danni alla schermatura coassiale interna.
• Eseguire tutti i cablaggi sul campo utilizzando cavi triad schermati a 3 conduttori, assicurando configurazioni adeguate di schermatura e messa a terra per ridurre al minimo le interferenze elettromagnetiche (EMI).
• Durante l’installazione, non superare la coppia di serraggio massima della filettatura della custodia di 11,2 N-m (100 in-lbf).
