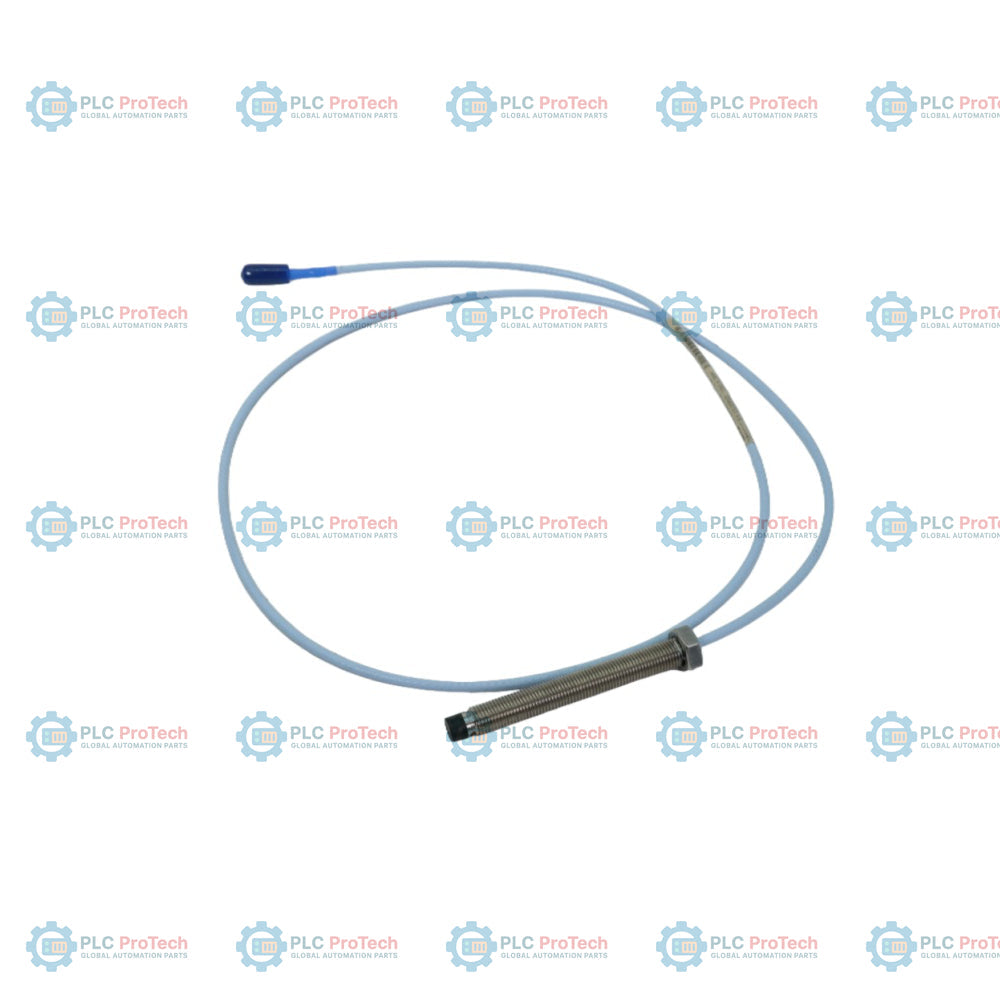

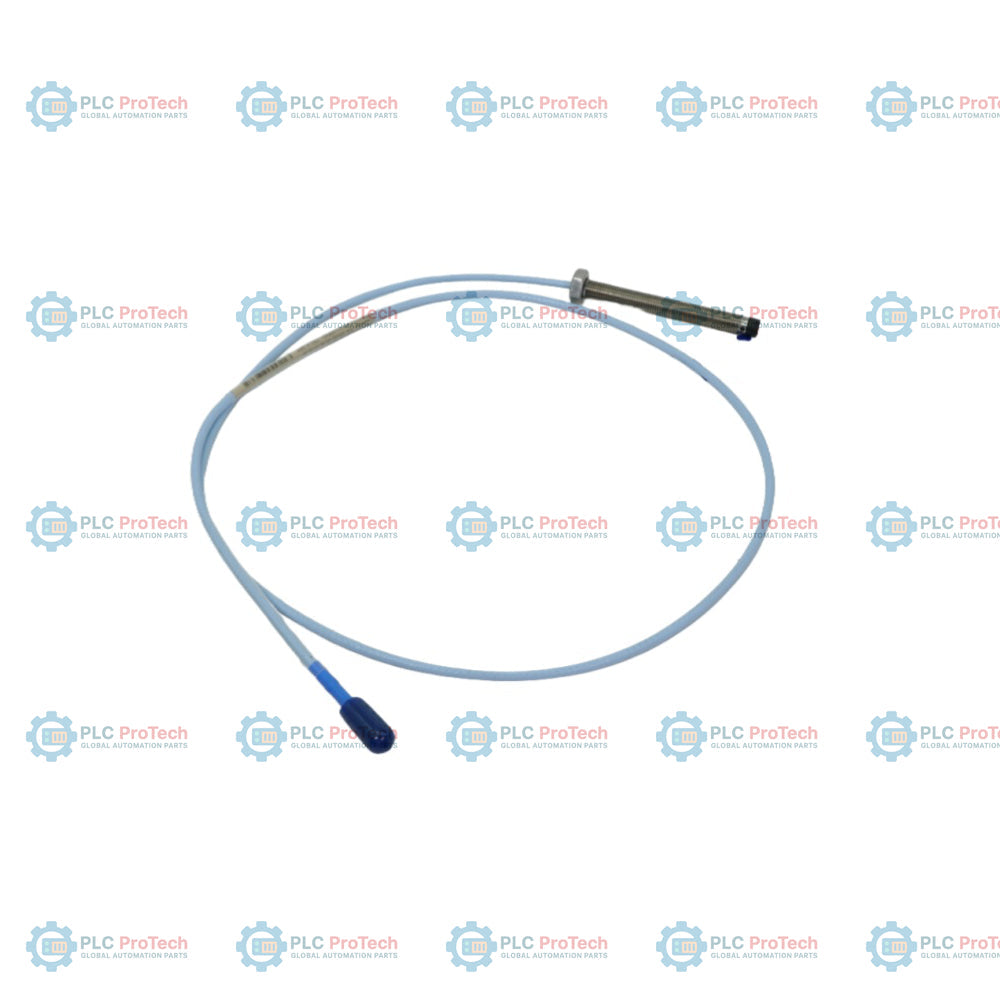

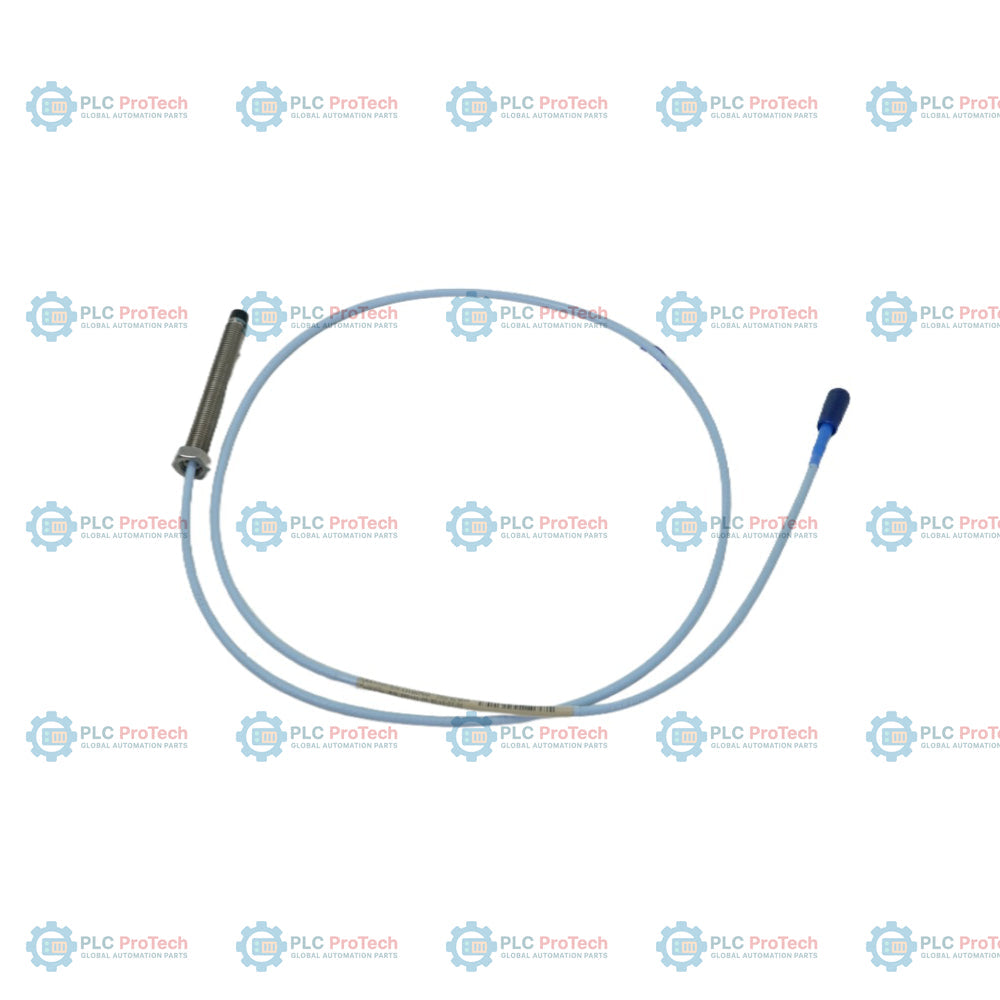

Bently Nevada 330101-00-30-10-02-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

Il monitoraggio ad alta precisione delle vibrazioni e della posizione dell'albero è ottenuto con il Bently Nevada 330101-00-30-10-02-00, una robusta sonda di prossimità da 8 mm progettata per il sistema di monitoraggio 3300 XL. Questa configurazione specifica presenta un corpo filettato 3/8-24 UNF senza armatura ed è definita dalle sue esatte opzioni di segmento ordinabili. Offre una lunghezza non filettata di 0,0 pollici (consentendo il completo innesto della filettatura all'interno della staffa o dell'alloggiamento della macchina), una lunghezza complessiva del corpo di 3,0 pollici e una lunghezza totale di 1,0 metro (3,3 piedi). Per la connettività, utilizza un cavo coassiale standard terminato con un connettore ClickLoc coassiale miniaturizzato ed è fornita con l'opzione di approvazione dell'ente '00', vale a dire senza certificazioni per aree pericolose. Questa configurazione personalizzata è ideale per ambienti industriali puliti e non pericolosi in cui è preferibile il montaggio diretto con cavi corti non armati.

Caratteristiche

• Principio di misurazione a correnti parassite senza contatto per il rilevamento altamente accurato dello spostamento e delle vibrazioni.
• Diametro della punta di 8 mm, che fornisce un ampio intervallo di misurazione lineare di 2,0 mm (80 mil).
• Lunghezza complessiva compatta del corpo di 3,0 pollici (76,2 mm), con lunghezza non filettata di 0,0 pollici per una configurazione con profondità massima della filettatura.
• Robusta guarnizione O-ring in Viton per impedire la fuoriuscita del fluido dall'alloggiamento del cuscinetto o dalla carcassa della macchina.
• Cavo coassiale standard della lunghezza totale di 1,0 metro (3,3 piedi), terminato con un connettore ClickLoc coassiale miniaturizzato placcato in oro.
• Design non armato progettato per installazioni a percorso diretto all'interno di guaine protettive o di spazi interni puliti delle macchine.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale (di spinta) su turbine a vapore e a gas ad alta velocità.
• Misurazioni dello spostamento relativo dell'albero in compressori centrifughi, pompe industriali e riduttori.
• Sistemi di protezione delle macchine su alberi rotanti critici che richiedono ingressi sensore conformi alla norma API 670.
• Installazioni in impianti non pericolosi in cui vengono utilizzati protezione localizzata del cavo e tratti non armati.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montare con l'interstizio appropriato della sonda (normalmente impostato a -9 Vdc o 1,27 mm) utilizzando un'unità di calibrazione o un voltmetro prima di serrare i controdadi.
• Assicurarsi che la punta della sonda abbia una distanza libera dai metalli adiacenti pari ad almeno 1,5 volte il suo diametro (12 mm), per evitare interferenze dovute alla visione laterale.
• Evitare di superare la coppia consigliata durante l'installazione. La coppia massima consigliata per le filettature 3/8-24 è pari a 1,5 volte il diametro nominale, per evitare il grippaggio della filettatura o danni all'involucro.
• Far passare il cavo non armato da 1,0 metri attraverso una canalina dedicata o apposite passerelle protettive per proteggerlo da abrasioni, olio o temperature elevate.
• Mantenere corrette pratiche di schermatura e messa a terra sul giunto del sensore Proximitor per ridurre al minimo le interferenze elettriche esterne.

Conformità e certificazioni

Questa configurazione specifica ha l'opzione di approvazione dell'ente '00', a indicare che non sono richieste né configurate certificazioni per aree pericolose o a prova di esplosione. È progettata per l'uso in ambienti con macchinari industriali standard e non classificati.
