Descrizione

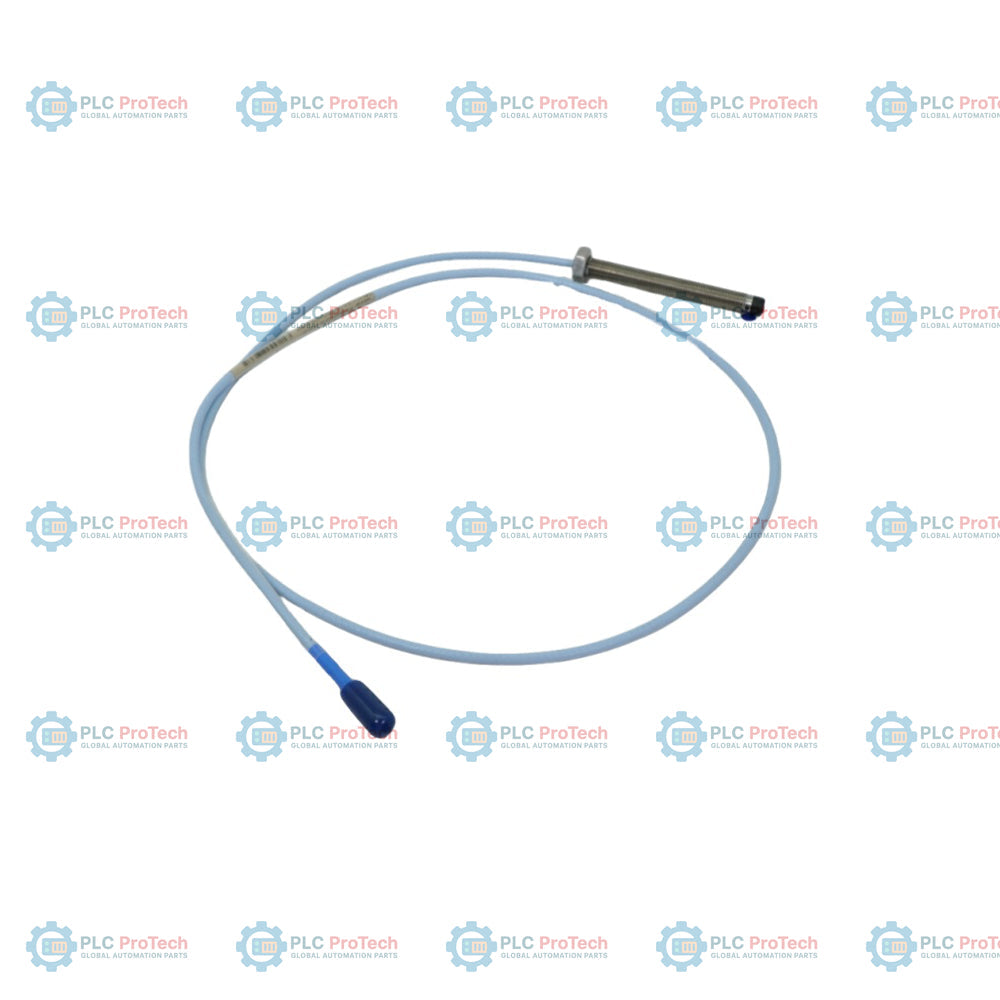

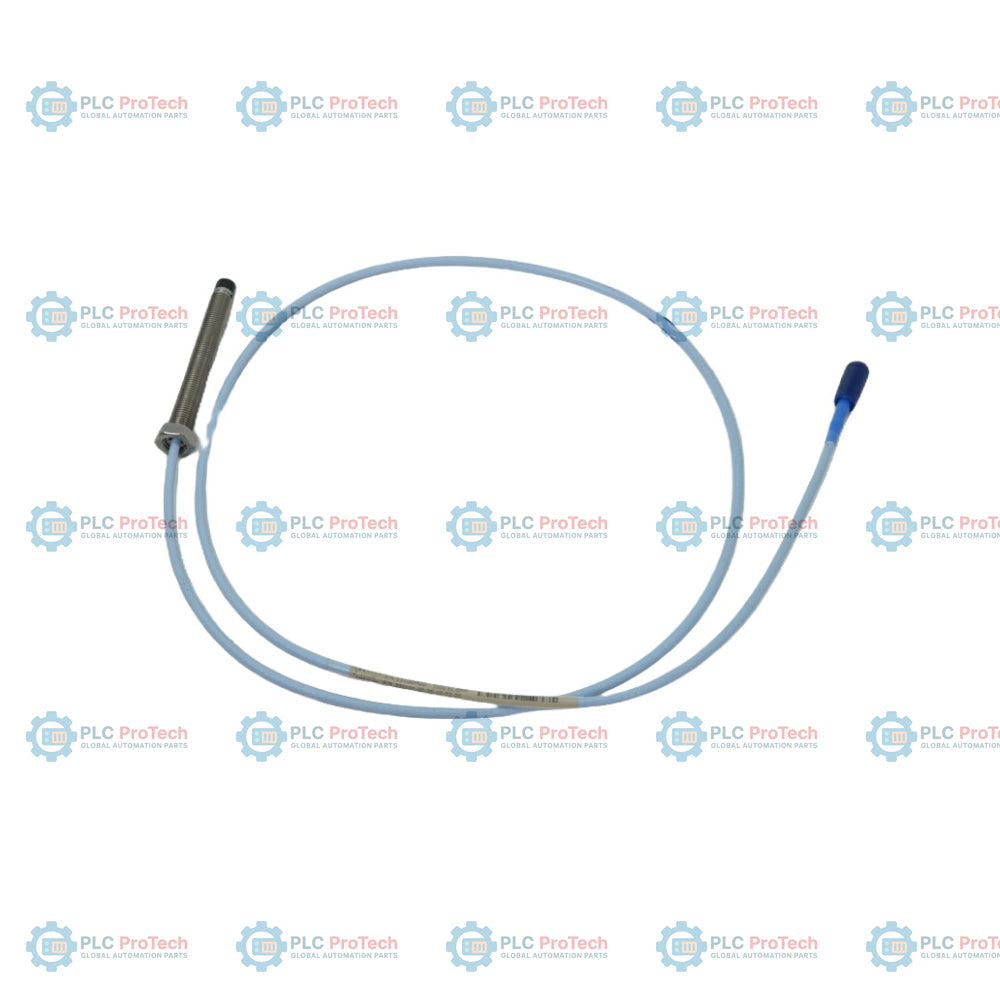

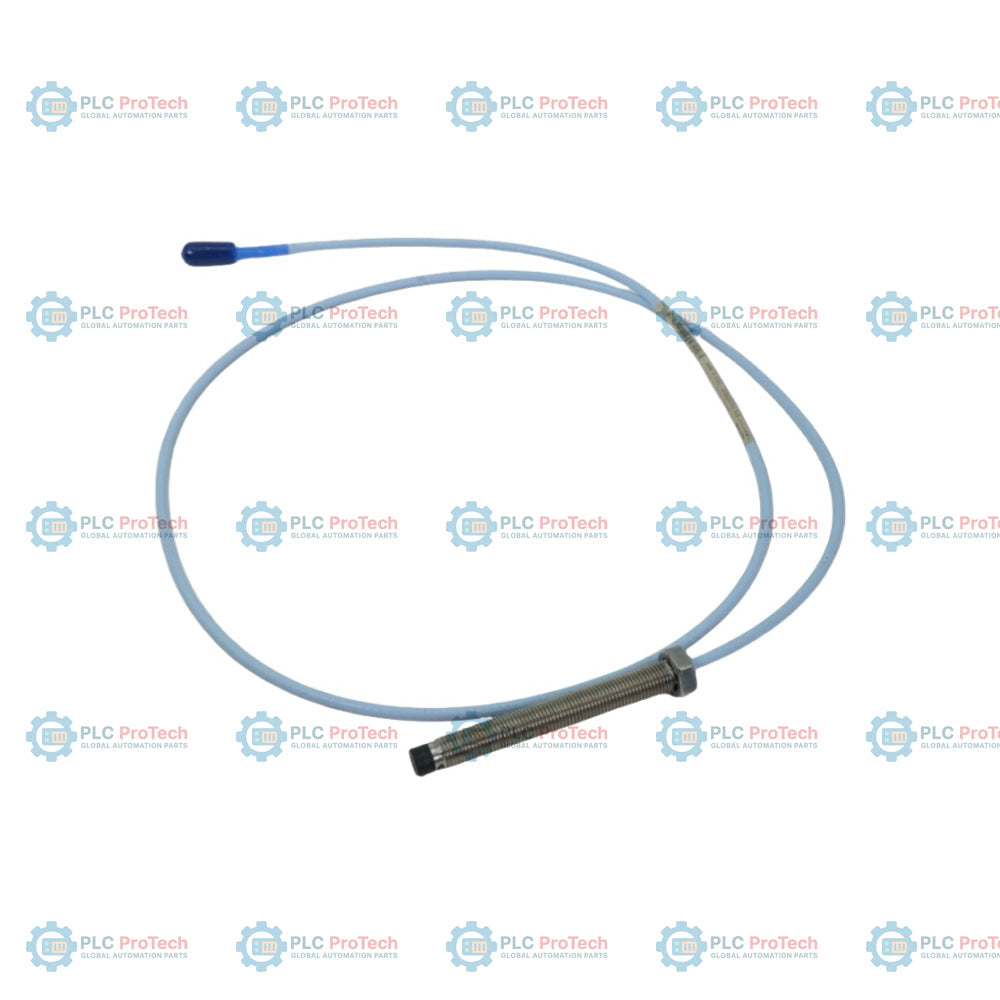

Il Bently Nevada 330101-00-30-10-11-00 è una configurazione specializzata della serie 3300 XL da 8 mm di sonde di prossimità, con un corpo filettato non corazzato 3/8-24 UNF, 0,0 pollici di lunghezza non filettata e una lunghezza complessiva della custodia di 3,0 pollici. Questa variante specifica è dotata di un cavo FluidLoc integrato da 1,0 metri, che offre un’eccezionale resistenza alla migrazione di fluidi e olio lungo il conduttore interno. È terminata con un connettore coassiale ClickLoc miniaturizzato completo di protezione integrata del connettore ed è configurata senza requisiti di approvazione da parte di enti per aree pericolose. Abbinando questa configurazione precisa a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibile, gli utenti possono realizzare un percorso di misura a correnti parassite ad alta precisione e senza contatto, per la protezione dei macchinari e il monitoraggio delle condizioni.

Come parte del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa sonda è progettata per garantire affidabilità a lungo termine in ambienti industriali difficili, come turbine a vapore, turbine a gas, compressori, pompe e riduttori. Il sistema fornisce un’uscita in tensione statica e dinamica direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio osservato (in genere acciaio AISI 4140). Grazie alla robusta punta in solfuro di polifenilene (PPS) e alla resistente custodia in acciaio inossidabile, offre un’eccellente protezione meccanica e stabilità termica, mantenendo una precisione intercambiabile senza richiedere la calibrazione dei singoli componenti.

Caratteristiche

• Custodia completamente filettata: Progettata con 0,0 pollici di lunghezza non filettata e una lunghezza complessiva della custodia di 3,0 pollici, consente la massima profondità di regolazione all’interno delle porte di montaggio filettate.
• Cavo FluidLoc: Progettato con una tenuta speciale per impedire la fuoriuscita dalla macchina di olio lubrificante o di altri fluidi di processo attraverso l’interno del cavo.
• Connettore ClickLoc con protezione: Dotato di un connettore coassiale ClickLoc placcato in oro, equipaggiato con una protezione del connettore installata in fabbrica per impedire all’umidità e ai contaminanti di raggiungere il punto di giunzione.
• Design senza armatura: configurazione aerodinamica e leggera senza armatura, adatta alle installazioni in cui sono già presenti condotti protettivi o canalizzazioni esistenti.
• Completa intercambiabilità: si integra perfettamente nelle catene di monitoraggio standard 3300 XL da 8 mm, inclusi i sensori Proximitor e i cavi di prolunga, senza richiedere una ricalibrazione.

Applicazioni

Questa sonda di prossimità è ideale per la protezione di macchinari ad alta precisione e il monitoraggio delle vibrazioni in vari settori industriali pesanti, tra cui la produzione di energia, l'industria petrolchimica e il trattamento delle acque. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni radiali e dello spostamento dinamico dell'albero su turbine a vapore e a gas.
• Monitoraggio della posizione della spinta assiale e del movimento del rotore in compressori e pompe ad alta pressione.
• Misurazione dell'eccentricità e della velocità su macchinari rotanti critici.
• Riferimento di fase Keyphasor e monitoraggio della velocità di rotazione.
• Ambienti che richiedono un'elevata resistenza alla migrazione dell'olio lubrificante (utilizzando il cavo FluidLoc).

Informazioni per l'ordine

I numeri di parte della sonda di prossimità Bently Nevada 3300 XL da 8 mm utilizzano un codice di configurazione composto da più segmenti. La configurazione di questo SKU specifico è decodificata di seguito:

Specifiche tecniche

Linee guida per l'installazione

Per garantire un'elevata precisione di misura e un'affidabilità a lungo termine del Bently Nevada 330101-00-30-10-11-00, durante l'installazione osservare le seguenti linee guida ingegneristiche:

• Impostazione del gap della sonda: montare la sonda alla distanza appropriata dal bersaglio. Per il monitoraggio standard delle vibrazioni radiali, impostare il gap dal bersaglio a circa 1.27 mm (50 mil), corrispondente a un'uscita CC di -9 Vcc quando è collegata al sensore Proximitor.
• Innesto della filettatura: non superare la lunghezza massima consigliata di innesto della filettatura di 0.563 pollici per filettature 3/8-24, poiché un innesto eccessivo può causare inceppamenti o danni.
• Instradamento del cavo: assicurarsi che il cavo della sonda FluidLoc sia instradato lontano dai componenti dei macchinari in movimento. Evitare piegature strette; mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollici) per prevenire danni ai conduttori interni.
• Schermatura e messa a terra: schermare adeguatamente il cavo coassiale e collegare la treccia della schermatura esterna alla terra del sistema esclusivamente sul lato del monitor o dell'alloggiamento Proximitor. Evitare circuiti di terra multipunto.
• Protezione del connettore: assicurarsi che il protettore del connettore preinstallato sia completamente inserito sulla connessione coassiale ClickLoc per prevenire la contaminazione da umidità, sporco e olio.

Conformità e certificazioni

La configurazione industriale standard (Opzione E = 00) è prodotta secondo gli elevati standard qualitativi di Bently Nevada. Per le applicazioni standard non pericolose, la conformità include:

• Conforme CE (se installato secondo le linee guida del sistema)
• Conforme alla normativa RoHS
