Descrizione

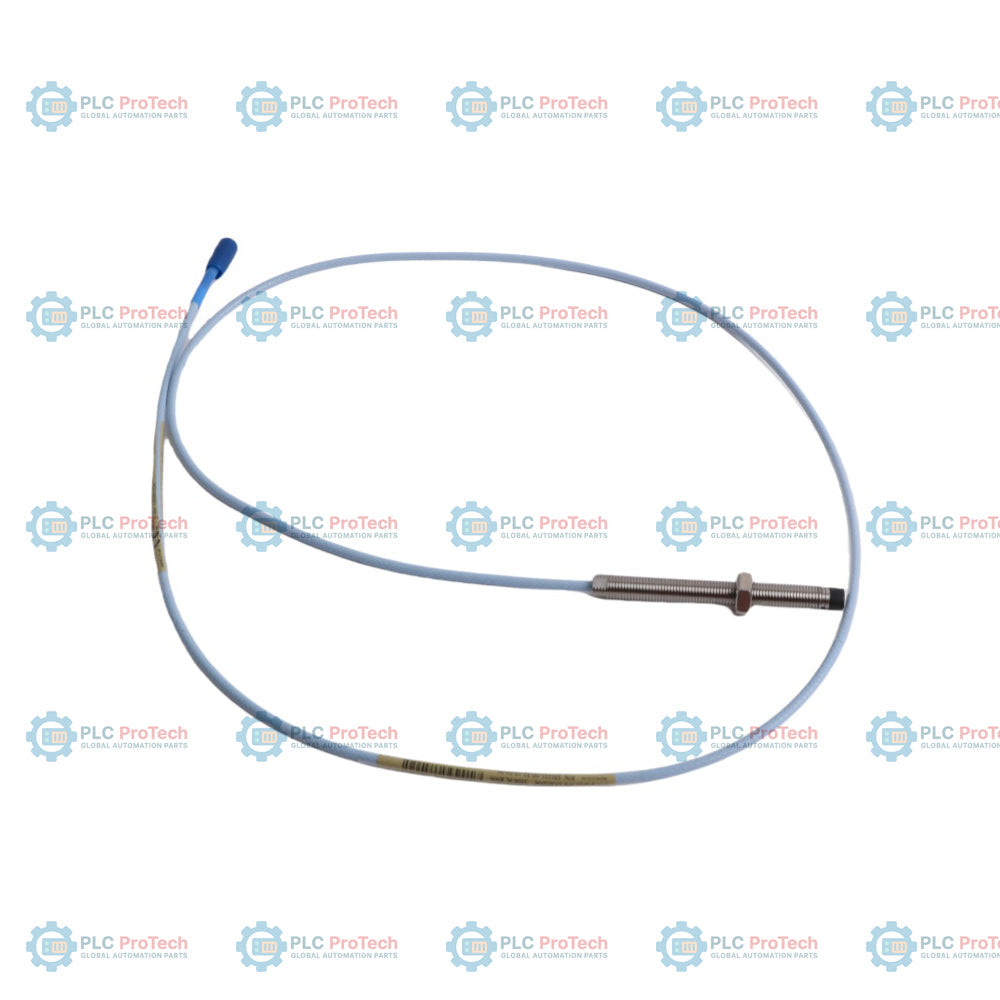

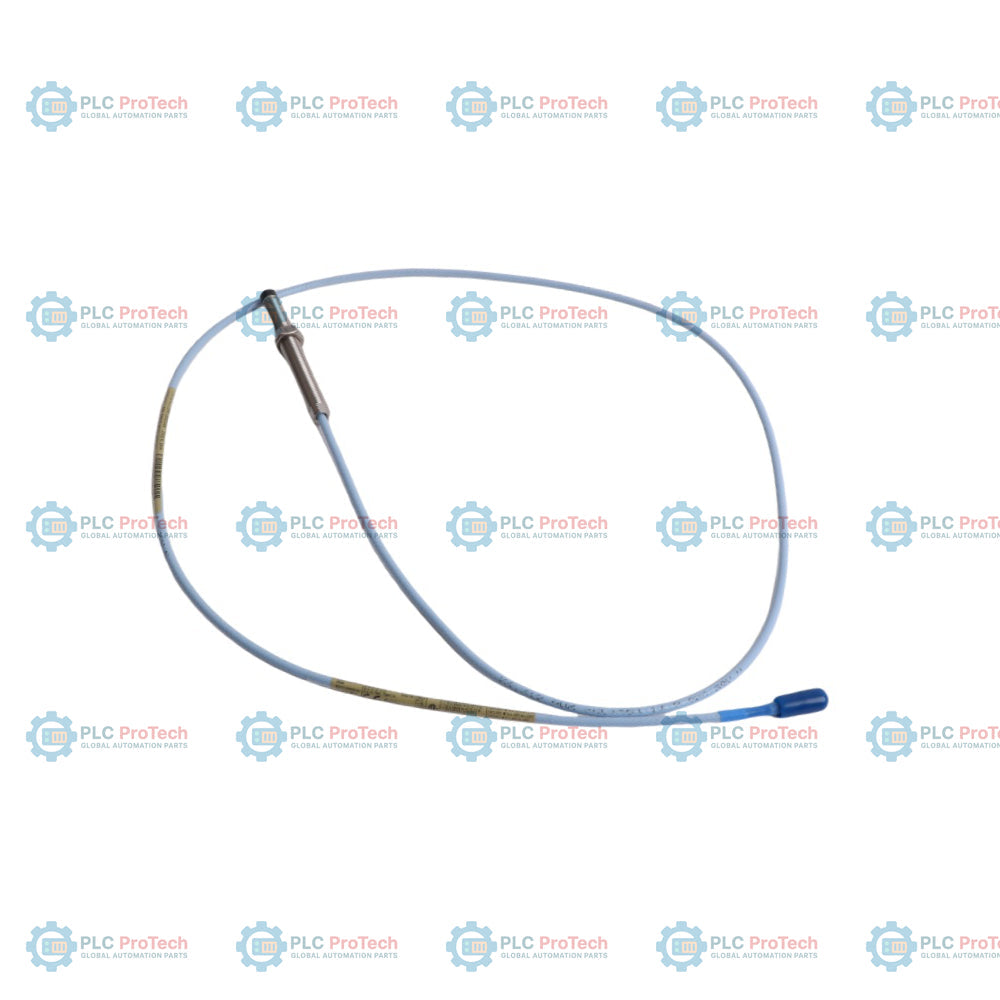

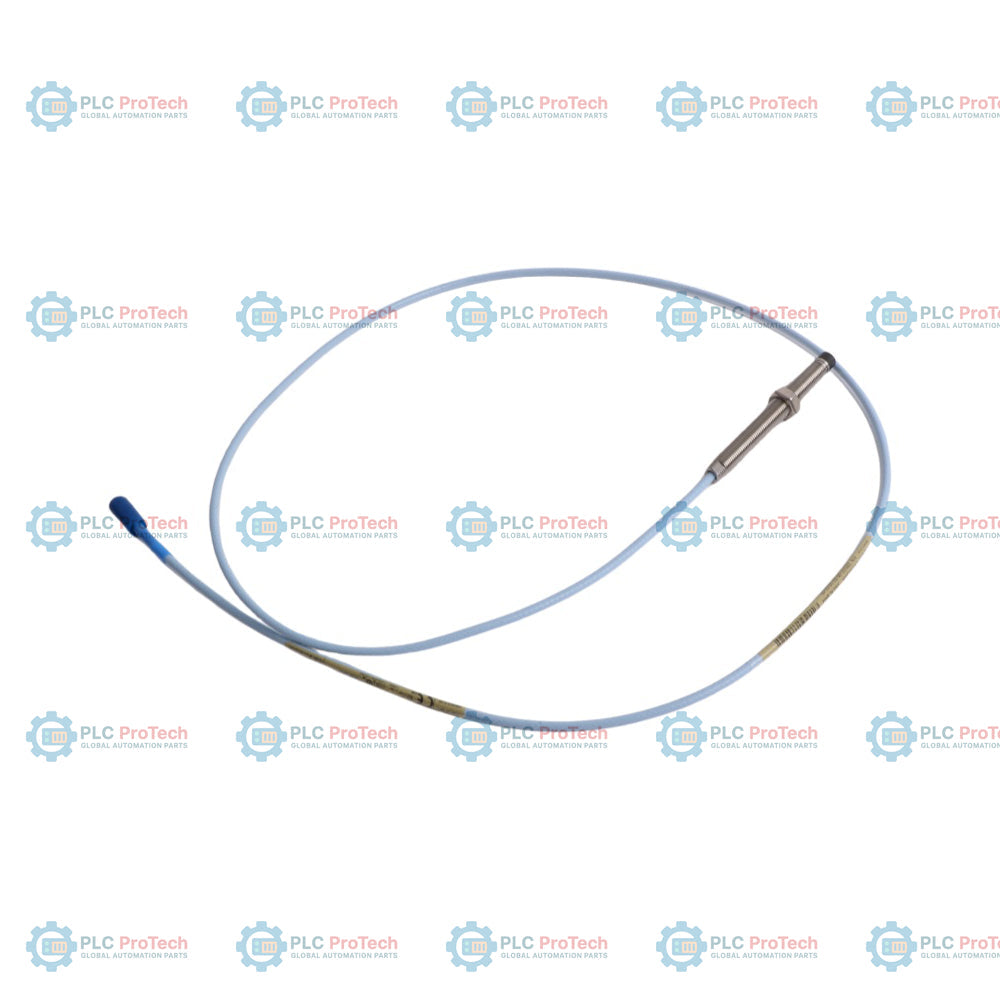

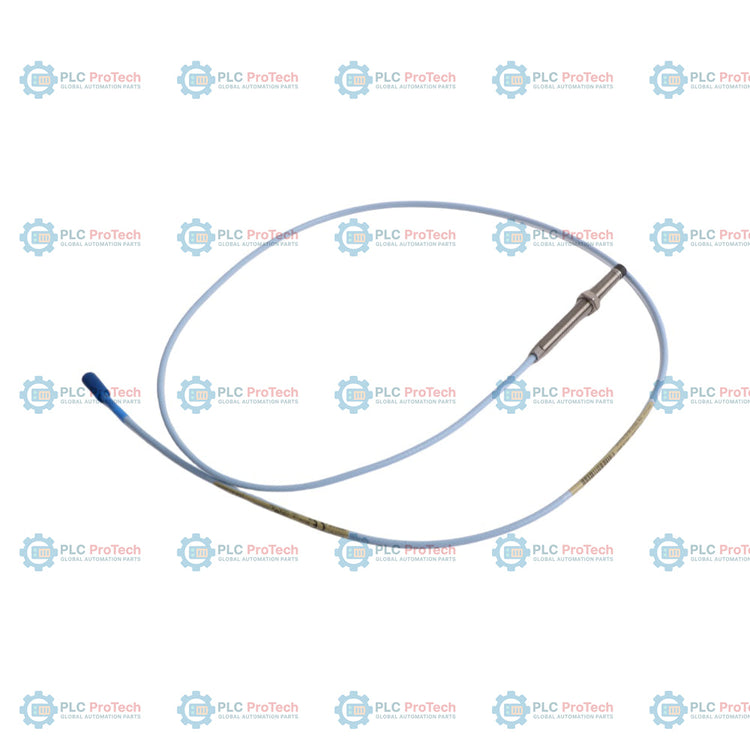

Il Bently Nevada 330101-00-32-05-02-00 è una sonda di prossimità da 8 mm appartenente al Sistema trasduttore di prossimità 3300 XL da 8 mm. Questa configurazione specifica presenta una filettatura 3/8-24 UNF senza armatura, progettata per misurazioni senza contatto delle vibrazioni e della posizione dell'albero nelle apparecchiature rotanti critiche. È configurata specificamente con una lunghezza non filettata di 0,0 pollici (0 mm) e una lunghezza complessiva del corpo di 3,2 pollici (81 mm); la sonda presenta una lunghezza totale di 0,5 metri (1,6 piedi), un cavo standard, un connettore coassiale miniaturizzato ClickLoc e nessuna approvazione specifica da parte di enti. Offre una soluzione affidabile e ad alta precisione per il monitoraggio permanente delle macchine su supporti dei cuscinetti o carter delle turbine, dove non sono richieste certificazioni per aree pericolose.

In quanto parte della serie 3300 XL, questa sonda funziona secondo il principio delle correnti parassite per fornire una tensione di uscita direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio conduttivo osservato (in genere acciaio AISI 4140). Funziona perfettamente nella catena di monitoraggio 3300 XL se abbinata a un sensore della serie Proximitor 330180 e a un cavo di prolunga standard. Questa sonda di prossimità senza contatto offre un'eccellente linearità, precisione e stabilità alla temperatura, mantenendo la piena intercambiabilità con gli altri componenti 3300 XL senza richiedere la calibrazione manuale al banco.

Caratteristiche

• Diametro della punta di 8 mm, progettato per misurazioni altamente accurate dello spostamento a correnti parassite.
• Lunghezza non filettata di 0,0 pollici, con una lunghezza complessiva del corpo di 3,2 pollici per un posizionamento preciso.
• Lunghezza totale della sonda di 0,5 metri (1,6 piedi), ottimizzata per i sistemi trasduttore standard 3300 XL.
• Il connettore coassiale miniaturizzato ClickLoc garantisce un collegamento sicuro e affidabile al cavo di prolunga.
• Cavo standard robusto, senza armatura, adatto a canaline standard e al cablaggio delle macchine.
• Non sono necessarie approvazioni per aree pericolose (opzione 00), semplificando le installazioni industriali standard.
• Punta della sonda altamente robusta e corpo in acciaio inossidabile progettati per ambienti industriali impegnativi.
• Piena compatibilità retroattiva con i componenti trasduttore da 5 mm e 8 mm delle serie 3300 non XL.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione dell'albero nelle turbine a vapore e a gas.
• Misurazione dello spostamento del rotore e della spinta assiale nei compressori industriali.
• Analisi delle vibrazioni e monitoraggio diagnostico di pompe e riduttori ad alta velocità.
• Protezione delle apparecchiature rotanti critiche nei processi petroliferi e del gas, di generazione di energia e petrolchimici.
• Riferimento Keyphasor e misurazioni della velocità.

Informazioni sull'ordine

La sonda di prossimità 330101-00-32-05-02-00 è strutturata utilizzando il modello standard di ordinazione Bently Nevada 330101. Di seguito è riportato il dettaglio di questa configurazione specifica:

Specifiche tecniche

Linee guida per l’installazione

• Distanza della sonda: Montare la sonda con la distanza appropriata (in genere 1.27 mm o 50 mil) corrispondente al punto centrale dell’intervallo lineare. Verificare la tensione di uscita utilizzando un voltmetro collegato all’uscita del sensore Proximitor.
• Innesto della filettatura: Assicurarsi che l’innesto della filettatura non superi 0.563 pollici (14.3 mm) per le filettature 3/8-24 UNF, per evitare grippaggi o danni alla filettatura.
• Instradamento dei cavi: Instradare il cavo della sonda con un supporto adeguato, utilizzando una canalina o fascette di montaggio ove appropriato. Evitare pieghe acute che superino il raggio di curvatura minimo del cavo coassiale.
• Schermatura e messa a terra: Assicurarsi di adottare corrette pratiche di schermatura e messa a terra. I collegamenti dei terminali e il sensore Proximitor devono essere isolati elettricamente dall’alloggiamento della macchina per prevenire anelli di massa.
• Ambiente in pressione: Assicurarsi che liquidi e gas siano contenuti in caso di perdite, poiché l’esposizione della sonda a temperature inferiori a -34 degC (-30 degF) può deteriorare la tenuta dell’O-ring in Viton.
