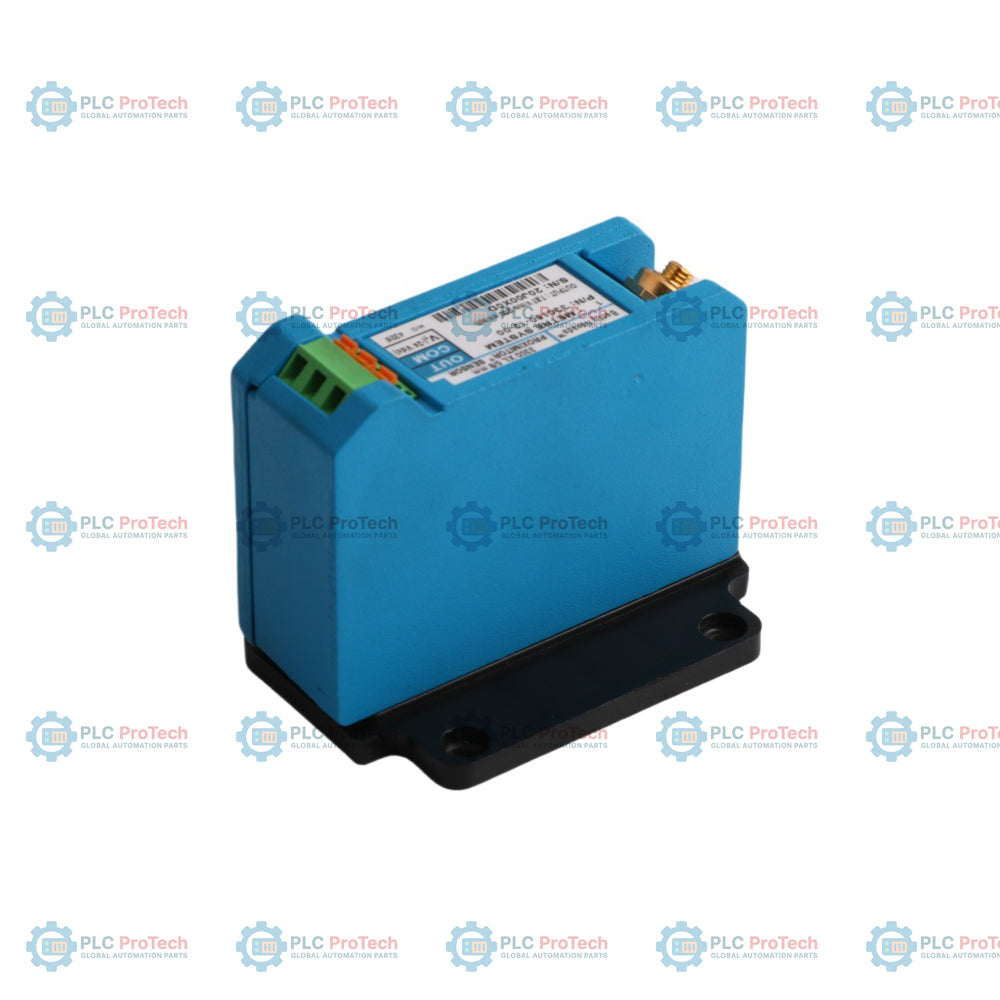

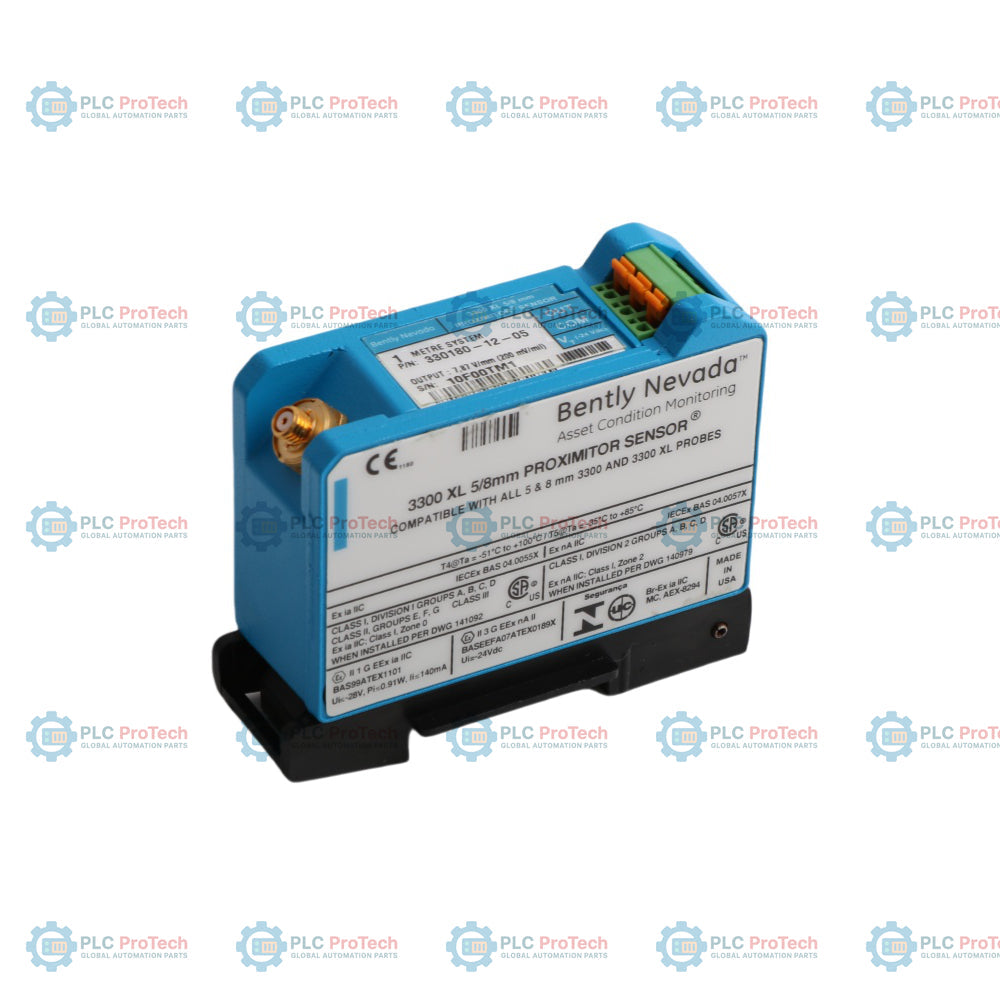

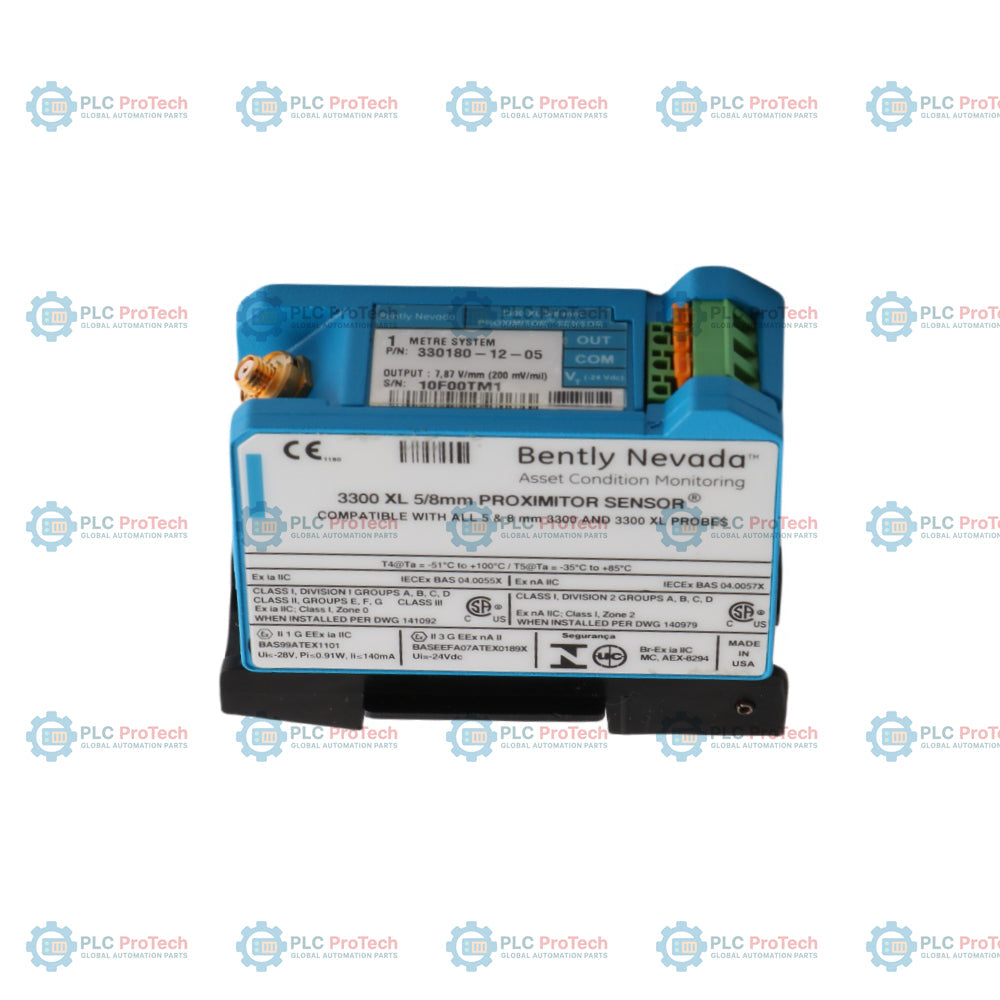

Bently Nevada 330180-10-05 3300 XL Sensore Proximitor

Descrizione

330180-10-05 Specifica un sensore Proximitor 3300 XL configurato per una lunghezza del sistema di 1.0 m e progettato per applicazioni con montaggio a pannello. Questo sensore condiziona e pilota il segnale della sonda di prossimità nelle catene di misura a correnti parassite senza contatto, convertendo l’uscita grezza della sonda in un segnale lineare di tensione proporzionale allo spostamento. L’integrazione dell’opzione 10 stabilisce che il sensore sia calibrato per una lunghezza totale del sistema di 1.0 m (tipicamente utilizzata in configurazioni con sonda diretta o a corto raggio senza cavo di prolunga) e che disponga di una base per montaggio a pannello a 4 fori.

Questa configurazione specifica include le approvazioni degli enti di certificazione dell’opzione 05, qualificando il modulo per l’uso in aree pericolose certificate CSA, ATEX e IECEx. A differenza delle configurazioni standard non approvate (opzione 00) o delle varianti con montaggio su guida DIN (come l’opzione 11), la base per montaggio a pannello del modello 330180-10-05 mantiene l’interasse classico compatibile con i precedenti modelli Proximitor. Dispone di isolamento elettrico integrato, eliminando la necessità di piastre isolanti separate nelle installazioni ad alta densità.

Caratteristiche

• L’opzione 10 definisce una lunghezza di calibrazione del sistema di 1.0 m (3.3 ft), configurata specificamente per installazioni con montaggio a pannello e interasse a 4 fori.
• L’opzione 05 indica la certificazione CSA, ATEX e IECEx per aree pericolose, consentendo l’installazione secondo parametri a sicurezza intrinseca e antideflagranti.
• La morsettiera SpringLoc garantisce collegamenti robusti dei cavi in campo senza richiedere strumenti di installazione speciali.
• La struttura dell’alloggiamento in alluminio A308 offre resistenza alle interferenze a radiofrequenza (RFI) e alle interferenze elettromagnetiche (EMI).
• L’interfaccia con connettore coassiale ClickLoc garantisce il collegamento sensore-cavo per la stabilità strutturale.
• La compatibilità con ingressi di alimentazione da -17.5 Vdc a -26 Vdc supporta il collegamento ai sistemi di monitoraggio 3500.

Applicazioni

Le applicazioni tipiche di monitoraggio dei macchinari dell’industria pesante includono:

• Misurazione delle vibrazioni radiali dell’albero e della posizione assiale su turbine e compressori ad alta velocità.
• Monitoraggio dell’eccentricità dell’albero e della dilatazione termica su generatori industriali e motori elettrici.
• Sistemi generali di protezione per macchinari rotanti che richiedono sensori a sicurezza intrinseca certificati ATEX/IECEx.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Montare il sensore Proximitor direttamente su un pannello piano utilizzando l'interasse standard di montaggio a 4 fori.
• Garantire un adeguato isolamento elettrico utilizzando la base di isolamento integrata, evitando i loop di massa.
• Utilizzare un cavo schermato a tre conduttori con fili intrecciati (da 0.2 a 1.5 mm2 o da 16 a 24 AWG) per i collegamenti dei cavi di campo al monitor.
• Spellare i cavi di campo alla lunghezza consigliata prima di inserirli nella morsettiera SpringLoc.
• Assicurarsi che il collegamento coassiale sia serrato a mano (coppia massima di 0.565 Nm) per evitare danni ai contatti dorati.

Conformità e certificazioni

• CSA (Classe I, Divisione 2, Gruppi A, B, C, D)
• ATEX (Ex ia IIC T4/T5 Ga, Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc)
• IECEx (Ex ia IIC T4/T5 Ga, Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc)
• Marchio CE
