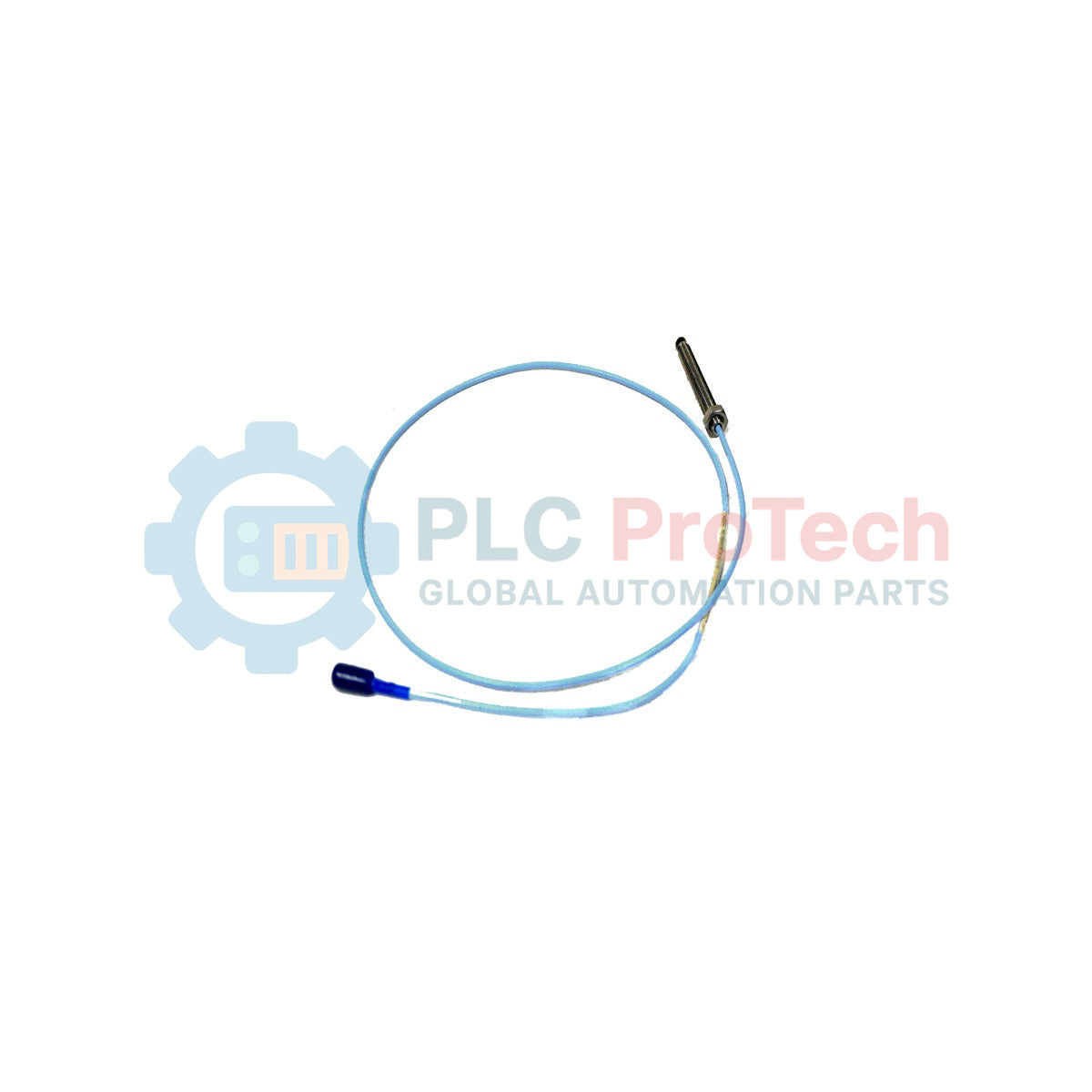

Bently Nevada 330101-00-36-10-02-00 Sonda di prossimità 3300 XL da 8 mm

Descrizione

Per eseguire misurazioni estremamente accurate dello spostamento e delle vibrazioni, la sonda di prossimità Bently Nevada 330101-00-36-10-02-00 di livello industriale utilizza la tecnologia a correnti parassite per il monitoraggio continuo dei macchinari. Progettato come componente fondamentale del sistema di trasduttori 3300 XL 8 mm, questo sensore senza contatto misura le distanze statiche e dinamiche tra la punta della sonda e il bersaglio osservato, in genere un albero rotante. La configurazione fisica presenta una lunghezza non filettata di 0.0 pollici, una lunghezza complessiva dell'involucro di 3.6 pollici, una lunghezza fisica totale di 1.0 metro e un cavo standard non armato che termina con un connettore coassiale miniaturizzato ClickLoc. Progettata per resistere alle condizioni gravose e alle alte temperature degli involucri dei macchinari, questa sonda offre stabilità e linearità eccezionali in ambienti industriali impegnativi.

Caratteristiche

• Punta non schermata da 8 mm: offre una distribuzione ottimale del campo magnetico per il rilevamento a correnti parassite ad alta risoluzione.
• Connettore coassiale ClickLoc: dotato di un robusto sistema di bloccaggio meccanico resistente all'umidità che impedisce lo scollegamento accidentale.
• Parte anteriore del corpo della sonda senza filettatura: configurata con una sezione non filettata di 0.0 pollici per facilitare il posizionamento preciso in staffe di montaggio specializzate.
• Struttura robusta del cavo: cavo coassiale standard ad alte prestazioni, adatto alla resistenza alle vibrazioni a lungo termine all'interno degli involucri di generatori e compressori.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione radiale dell'albero in turbine a vapore e a gas.
• Misurazioni della posizione assiale all'interno di compressori centrifughi ad alta pressione.
• Monitoraggio dell'eccentricità e del riferimento di fase (Keyphasor) su macchinari rotanti critici.
• Rilevamento dell'espansione dell'involucro e dell'espansione differenziale tra rotore e statore.

Specifiche tecniche

Collegamenti e interfacce

Considerazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Questa sonda 3300 XL è completamente compatibile con i sensori Proximitor standard 3300 da 8 mm e i cavi di prolunga non-XL. Tuttavia, quando si combinano componenti non-XL con la linea 3300 XL, la precisione complessiva del sistema viene ricondotta alle specifiche prestazionali non-XL. Abbinare sempre la lunghezza meccanica totale (questa sonda da 1.0 metro combinata con un cavo di prolunga da 4.0 metri o 8.0 metri) alla configurazione di lunghezza calibrata del sensore Proximitor da 5.0 metri o 9.0 metri.

Problemi applicativi e note ingegneristiche

Evitare curve del cavo coassiale con un raggio inferiore a 25.4 mm (1.0 pollice) per prevenire variazioni fisiche dell'impedenza del cavo, che si manifestano direttamente come deriva della calibrazione e della misurazione. Poiché questo modello non dispone di una protezione corazzata contro le perdite di fluido (Opzione 00 per lunghezza non filettata e guaina esterna standard), deve essere instradato all'interno di una canalina protettiva o di appositi canali interni se esposto a forte abrasione meccanica o a sostanze chimiche altamente corrosive all'interno dell'alloggiamento del macchinario.

Suggerimenti per la messa in servizio e il cablaggio

Durante la messa in servizio, mantenere completamente pulite e asciutte le interfacce dei connettori ClickLoc miniaturizzati. Se si verifica una contaminazione, utilizzare un detergente specifico per contatti. Quando si serrano i connettori ClickLoc, serrarli a mano oltre il clic della resistenza iniziale; non utilizzare pinze. Per isolare il connettore dalle messe a terra del telaio della macchina, far scorrere i protettori in silicone del connettore sul punto di giunzione e applicare nastro isolante autoagglomerante.

Linee guida per l'installazione
