Descrizione

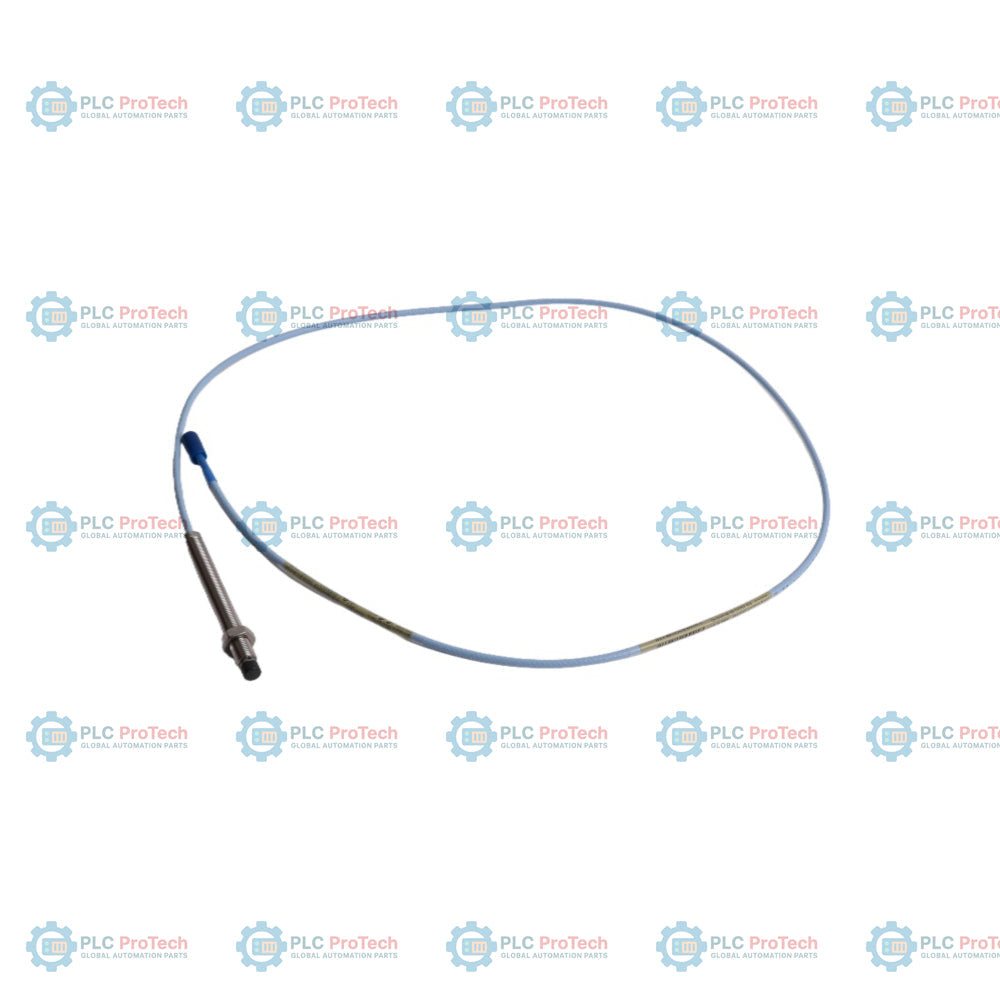

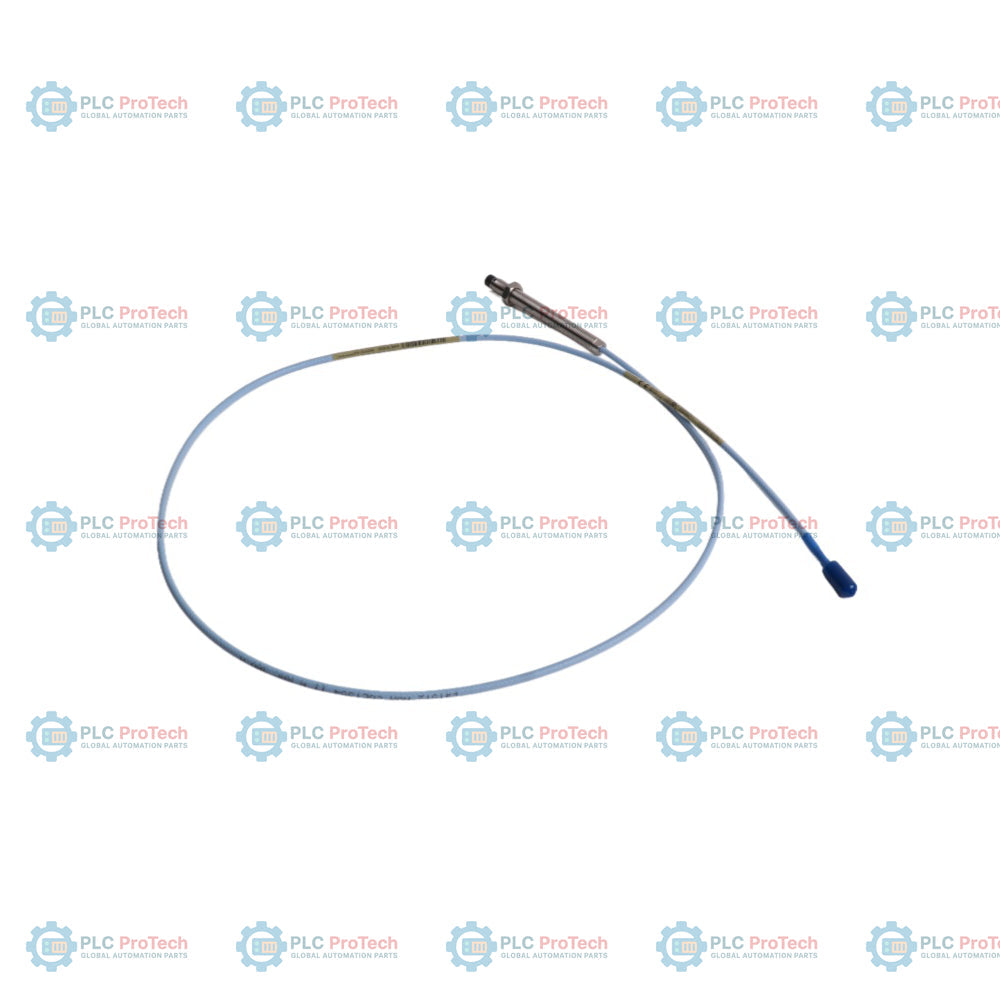

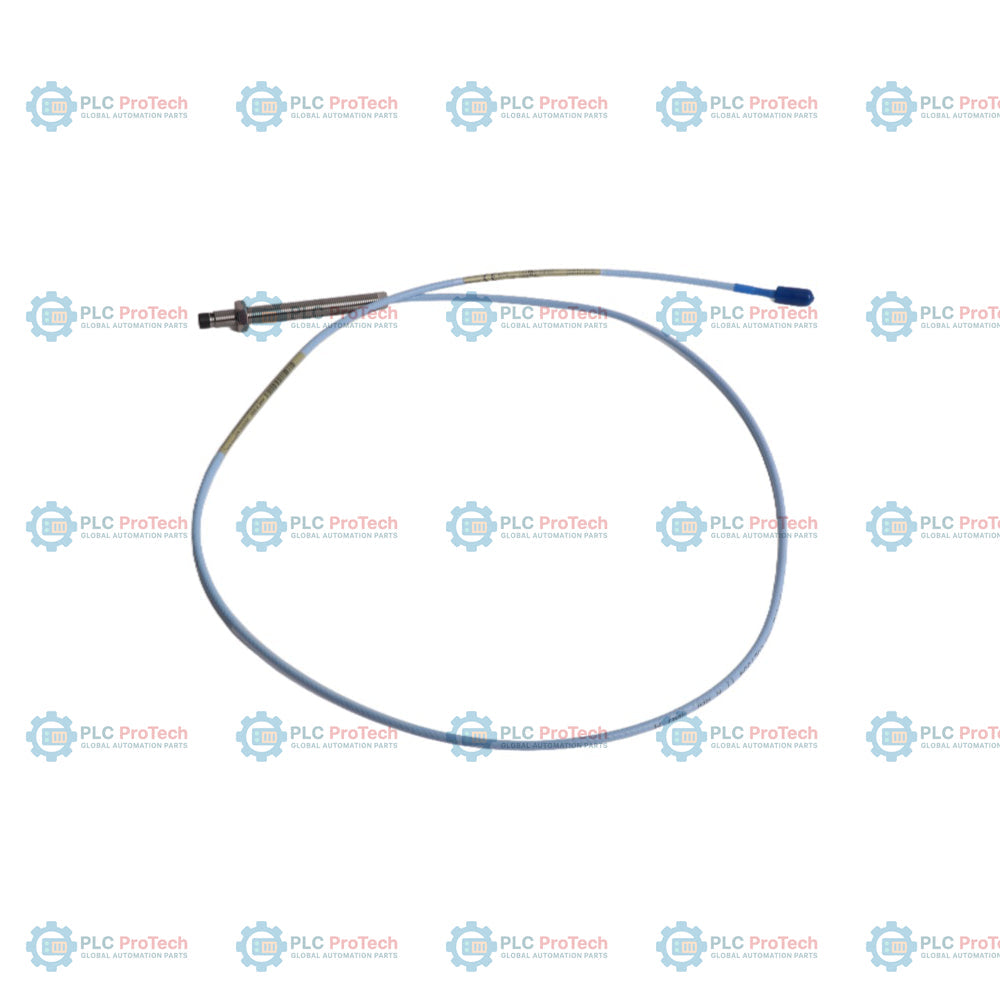

La Bently Nevada 330101-00-37-05-02-05 è una sonda di prossimità da 8 mm ad alta precisione appartenente alla famiglia di trasduttori 3300 XL, uno standard del settore. Progettata specificamente per monitorare le vibrazioni radiali, l’allineamento dell’albero e lo spostamento assiale in turbomacchinari ad alta velocità, questa unità presenta una filettatura 3/8-24 UNF e una lunghezza complessiva del corpo completamente filettato di 3,7 pollici (lunghezza non filettata di 0,0 pollici). Questa particolare configurazione è dotata di un cavo coassiale standard corto da 0,5 metri (1,6 piedi) senza armatura protettiva, terminato con un connettore coassiale miniaturizzato ClickLoc. Progettata per ambienti difficili, questa sonda include il pacchetto di approvazioni delle agenzie 05, che la rende certificata per installazioni in aree pericolose secondo gli standard ATEX, IECEx e CSA. Privo di una sezione non filettata, questo modello consente il montaggio con filettatura diretta quando lo spazio libero è limitato, offrendo misurazioni a correnti parassite senza contatto eccezionalmente affidabili.

Caratteristiche

• Il diametro della punta della sonda di 8 mm è progettato per misurazioni senza contatto delle vibrazioni e dello spostamento dell’albero.
• Il corpo della custodia completamente filettato da 3,7 pollici consente un robusto montaggio con filettatura diretta, senza offset non filettato.
• Il cavo coassiale standard da 0,5 metri senza armatura offre un instradamento altamente flessibile in spazi ristretti.
• Il connettore coassiale miniaturizzato ClickLoc placcato in oro garantisce una connessione altamente sicura con feedback tattile.
• Il design con O-ring in Viton garantisce la tenuta alla pressione differenziale tra la punta della sonda e il corpo.
• Le certificazioni CSA, ATEX e IECEx (opzione di approvazione 05) consentono un funzionamento sicuro in ambienti pericolosi.

Applicazioni

La sonda di prossimità 330101-00-37-05-02-05 è ideale per la protezione e il monitoraggio delle condizioni dei macchinari dell’industria pesante, in particolare per:

• Monitoraggio delle vibrazioni radiali e della posizione assiale sugli alberi delle turbine a vapore e a gas.
• Monitoraggio dello spostamento del rotore e dell’espansione del corpo nei compressori industriali.
• Misurazioni dell’allineamento e della velocità dell’albero in grandi pompe centrifughe e riduttori.
• Circuiti conformi ai requisiti API 670 per la protezione dei macchinari, integrati con i sistemi di monitoraggio Bently Nevada 3500.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

• Montare la sonda con la distanza corretta (in genere 1.27 mm o 50 mils per ottenere un'uscita nominale del sensore di -9 Vdc), secondo le linee guida per la taratura del trasduttore.
• Assicurarsi di non superare la lunghezza massima di ingaggio della filettatura di 0.563 pollici (circa 14.3 mm) per filettature 3/8-24 UNF, per evitare grippaggi o danni alla filettatura.
• Posare con attenzione il cavo coassiale standard, evitando la vicinanza a linee ad alta tensione, bordi metallici affilati o componenti mobili della macchina.
• Osservare le corrette procedure di messa a terra e schermatura industriale collegando il filo di drenaggio della schermatura del cavo di prolunga alla terra dello strumento esclusivamente all'estremità del monitor.
• Proteggere la connessione ClickLoc miniaturizzata da olio, acqua e polvere ambientale applicando nastro in silicone autoagglomerante o installando appositi cappucci per connettori.

Conformità e certificazioni

• ATEX/IECEx: Ex ia IIC T5...T1 Ga a sicurezza intrinseca per installazioni in aree pericolose
• CSA: Classe I, Divisione 1, Gruppi A, B, C, D
• RoHS: Conforme
