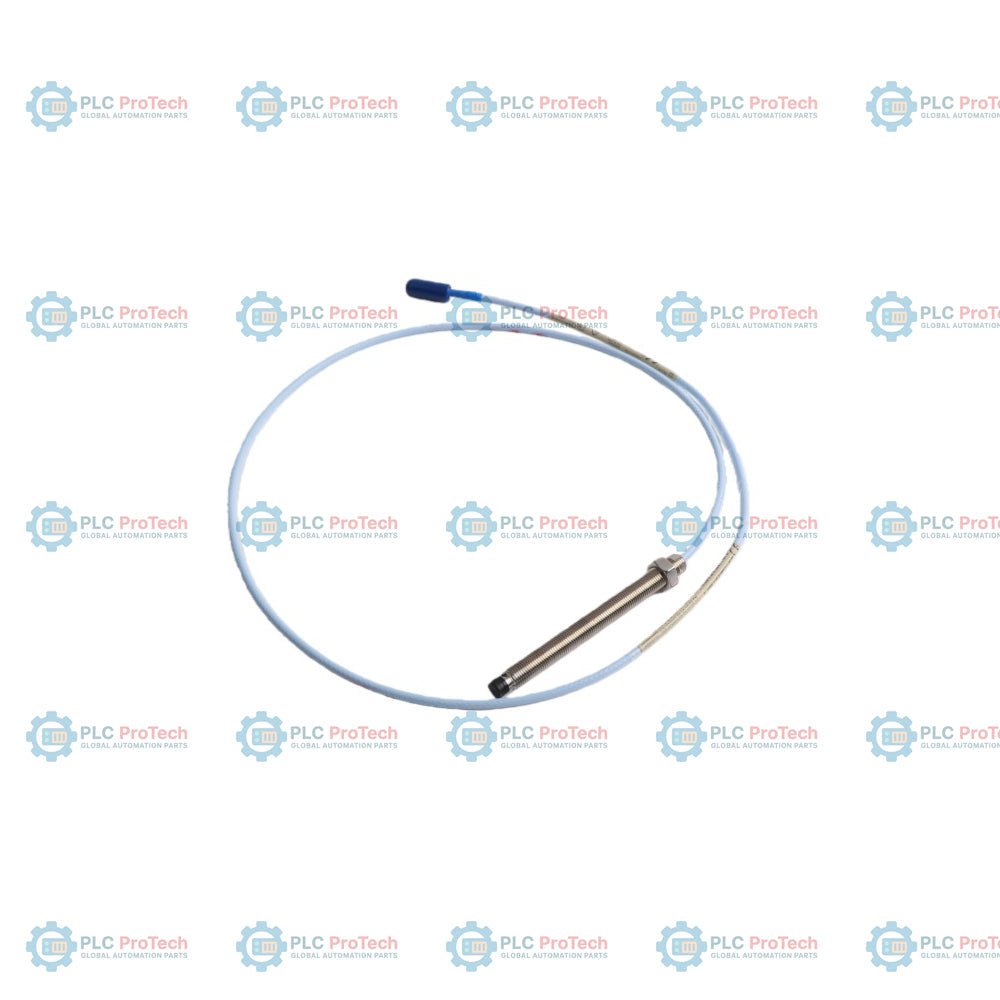

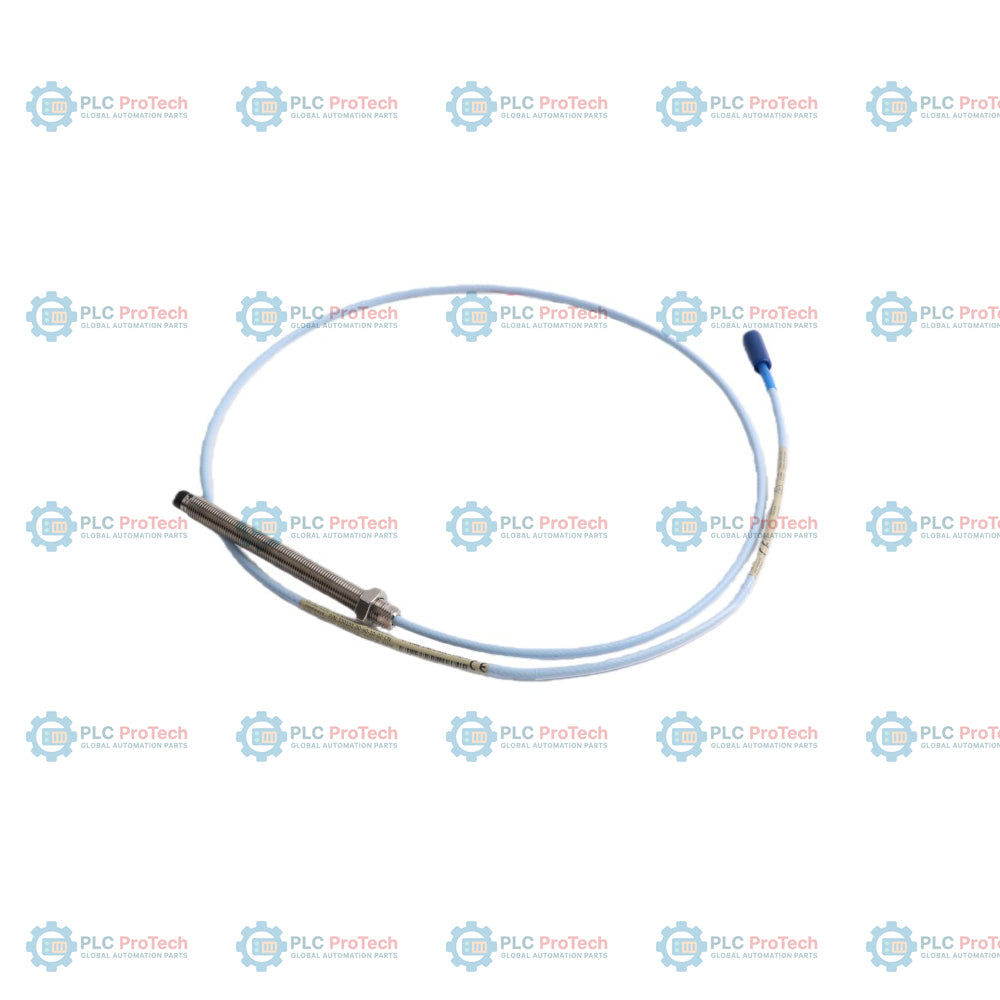

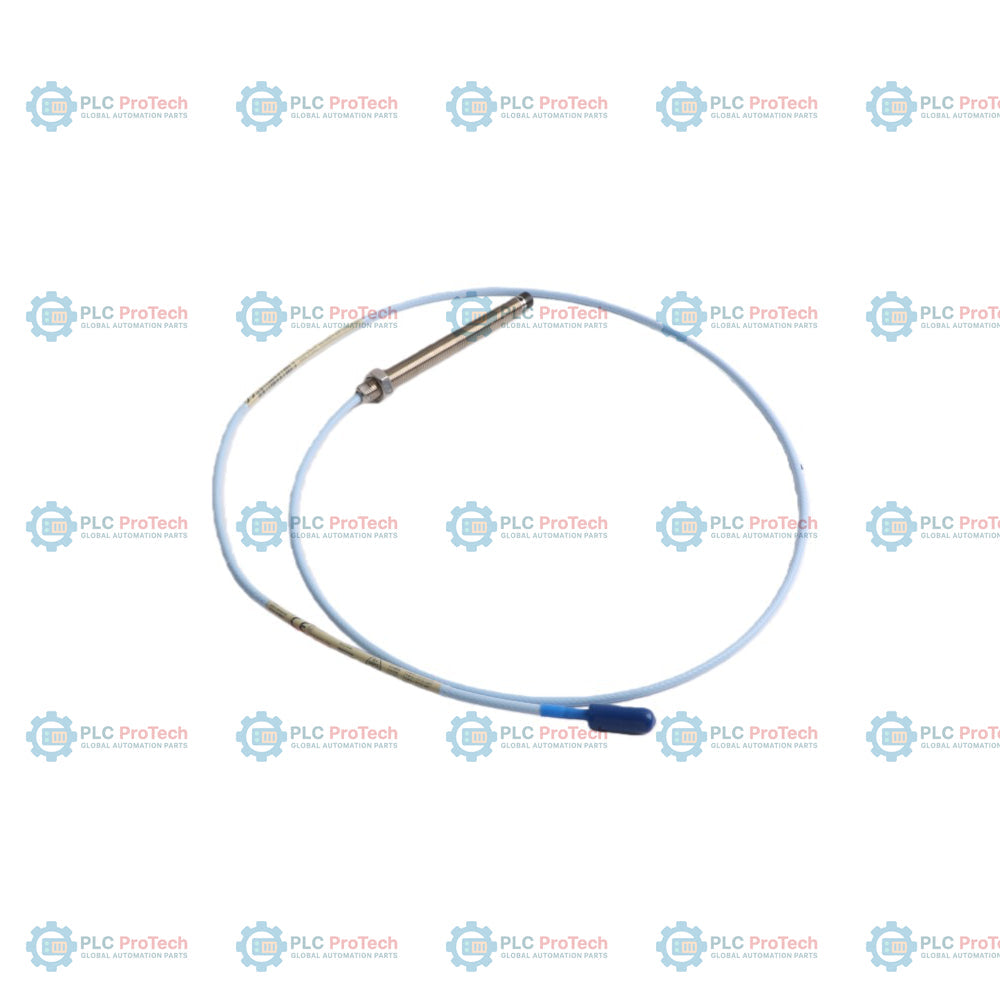

Bently Nevada 330101-00-40-10-11-05 3300 XL Sonda di prossimità da 8 mm

Descrizione

Progettato per ambienti industriali gravosi, il Bently Nevada 330101-00-40-10-11-05 è una sonda di prossimità da 8 mm dotata di una custodia completamente filettata da 4,0 pollici, di un cavo con barriera ai fluidi FluidLoc brevettato, di una protezione del connettore preinstallata e di certificazioni complete per aree pericolose a livello globale. Componente essenziale del sistema di trasduttori di prossimità 3300 XL da 8 mm, questo sensore funziona secondo il principio delle correnti parassite per eseguire misurazioni estremamente accurate e senza contatto delle vibrazioni e dello spostamento dell'albero sui macchinari rotanti critici. È pienamente compatibile con i sensori Proximitor standard 3300 XL, come la serie 330180, e con i cavi di prolunga standard 3300 XL, garantendo la completa intercambiabilità senza necessità di ricalibrazione al banco.

Questa variante altamente specifica è caratterizzata dalla lunghezza non filettata di 0,0 pollici (A: 00) e dalla lunghezza della custodia di 4,0 pollici (B: 40), con filettatura standard 3/8-24 UNF, che consente di montare la sonda in modo profondo e sicuro all'interno delle custodie dei macchinari o degli alloggiamenti dei cuscinetti. Integra la configurazione avanzata del connettore Option 11 (D: 11), dotata di un cavo FluidLoc progettato per impedire all'olio di processo o ad altri fluidi lubrificanti di migrare attraverso l'interno della guaina del cavo. Include inoltre una protezione del connettore in fluorosilicone integrata e installata in fabbrica, che protegge il collegamento coassiale ClickLoc da umidità ambientale, vapori e olio. Per l'impiego in processi industriali volatili, la sonda è dotata delle approvazioni Option 05 (E: 05), conformi alle certificazioni di sicurezza per aree pericolose, tra cui ATEX, IECEx e CSA.

Caratteristiche

• Custodia completamente filettata da 4,0 pollici: Realizzata con filettatura 3/8-24 UNF e una lunghezza non filettata di 0,0 pollici, per garantire il massimo innesto della filettatura e una penetrazione profonda all'interno delle pareti delle macchine.
• Tenuta capillare FluidLoc: Il cavo FluidLoc specializzato impedisce ai fluidi di processo e all'olio di migrare attraverso i percorsi interni della guaina del cavo.
• Protezione del connettore preinstallata: La protezione in fluorosilicone isola il connettore coassiale miniaturizzato ClickLoc placcato in oro da umidità, sporco ed elementi corrosivi.
• Struttura robusta della punta: Dotata di un resistente legame molecolare TipLoc tra la punta della sonda e la custodia in acciaio inossidabile, per resistere a temperature e pressioni elevate.
• Accoppiamento ad alta resistenza: integra lo stampaggio CableLoc, che garantisce una resistenza alla trazione fino a 330 N (75 lbf) per fissare il cavo alla punta della sonda e al connettore.
• Conformità globale per aree pericolose: precertificata per ambienti pericolosi secondo i quadri ATEX, IECEx e CSA.
• Compatibilità con i modelli precedenti: completamente intercambiabile con i componenti standard dei sistemi della serie 3300 non XL da 5 mm e 8 mm.

Applicazioni

Questa configurazione specifica è ottimizzata per il monitoraggio delle condizioni e la protezione della sicurezza dei macchinari dell'industria pesante, in particolare nei sistemi con elevati requisiti di contenimento dei fluidi:

• Turbine a vapore e a gas: monitoraggio delle vibrazioni radiali dell'albero e rilevamento della posizione della spinta assiale in condizioni gravose.
• Compressori centrifughi e a vite: misurazioni precise dello spostamento dinamico in carter contenenti gas pressurizzato.
• Riduttori e pompe industriali: misurazione dell'affidabilità e della spinta in sistemi che utilizzano la lubrificazione a olio pressurizzato.
• Macchinari per aree pericolose: monitoraggio intrinsecamente sicuro delle vibrazioni su alberi rotanti in ambienti chimici o petrolchimici esplosivi.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire il corretto funzionamento ed evitare danni meccanici, adottare le seguenti pratiche di progettazione durante l'installazione:

• Limiti di innesto della filettatura: Non superare la lunghezza massima consentita di innesto della filettatura pari a 0,563 pollici (14,3 mm) per evitare il bloccaggio meccanico. Fissare il montaggio con un controdado Bently Nevada e filo di sicurezza.
• Regolazione del traferro per la calibrazione: Impostare il traferro iniziale della sonda rispetto al target dell'albero in conformità con l'intervallo lineare calibrato del sensore Proximitor 3300 XL corrispondente (in genere 2,0 mm o 80 mil).
• Accoppiamento ClickLoc: I connettori coassiali ClickLoc devono essere serrati solo a mano. Quando il meccanismo di bloccaggio è inserito, si avvertirà e sentirà un clic. Non utilizzare pinze sui connettori ClickLoc.
• Integrità del cavo FluidLoc: Evitare di creare curve strette o di schiacciare il cavo FluidLoc durante l'instradamento, per prevenire la rottura delle barriere interne che sigillano la guaina contro la migrazione dei fluidi.
• Instradamento e schermatura: Posare i cavi della sonda in sistemi dedicati di canaline o condotti metallici collegati a terra per isolare il segnale di vibrazione dalle interferenze elettromagnetiche.

Conformità e certificazioni

Questa sonda di prossimità è qualificata per ambienti gravosi ed esplosivi secondo le seguenti certificazioni:

• Approvazioni degli enti (opzione 05): Certificato da CSA, ATEX e IECEx per l'installazione in atmosfere a sicurezza intrinseca ed esplosive (Zona 0, Zona 1 e Divisione 1/2).
• Marchio CE: Pienamente conforme alle direttive CE europee sulla compatibilità elettromagnetica (immunità RFI/EMI) e agli standard ambientali se utilizzato in un sistema 3300 XL integrato.
• Standard API 670: Se utilizzato con cavi di prolunga e sensori Proximitor corrispondenti, soddisfa pienamente i requisiti di stabilità meccanica, dell'intervallo lineare e termica dello Standard 670 dell'American Petroleum Institute.
