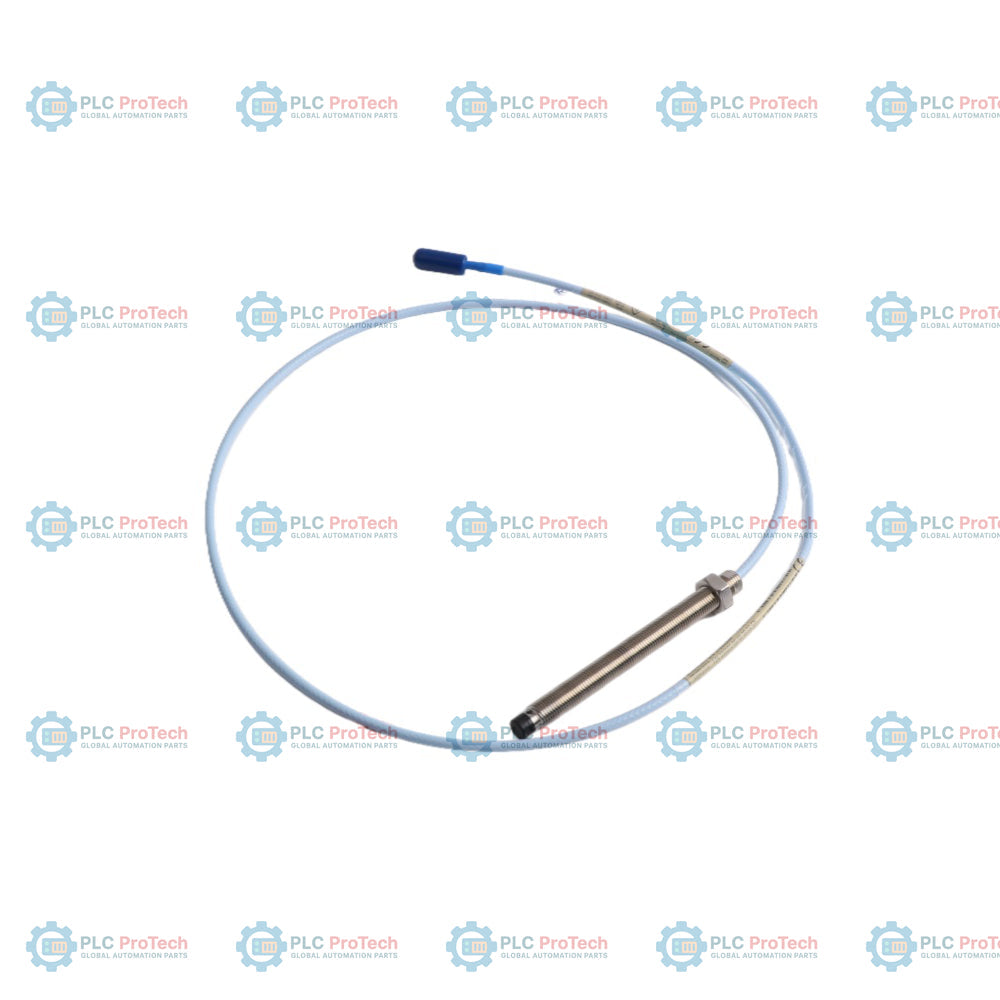

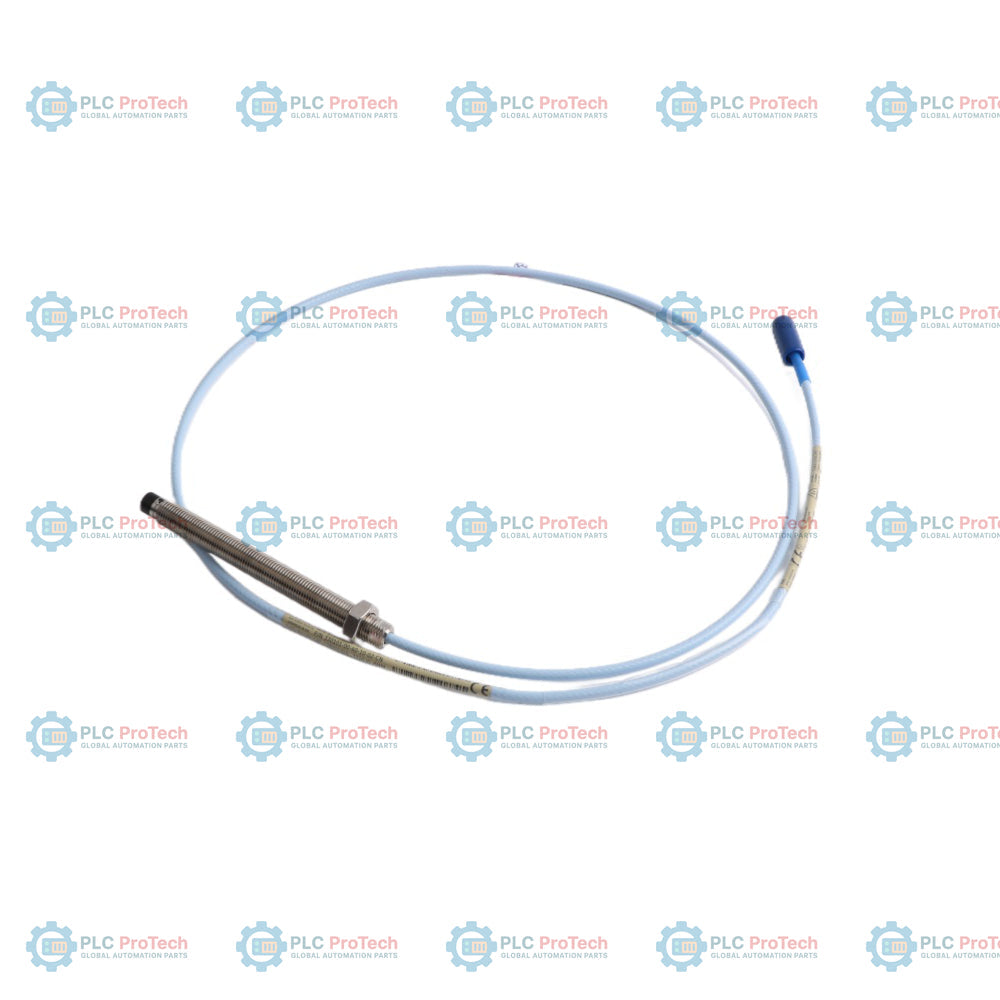

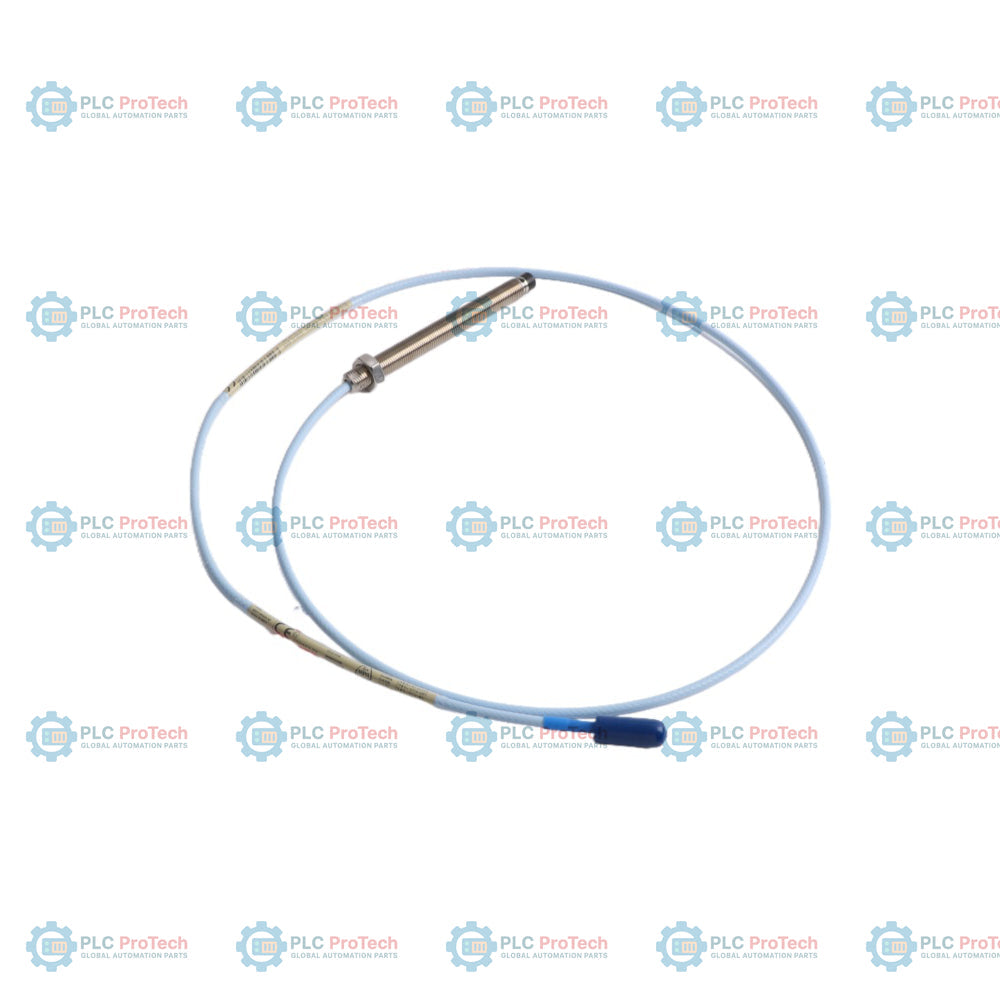

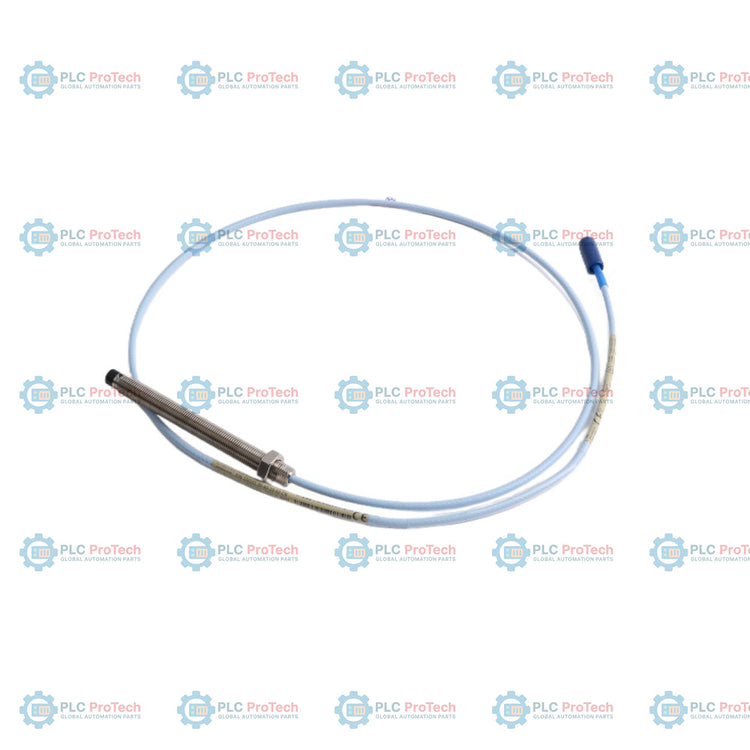

Il Bently Nevada 330101-00-43-10-02-05 è una sonda di prossimità da 8 mm ad alta precisione, progettata per misurare senza contatto le vibrazioni delle macchine e la posizione dell’albero nelle apparecchiature rotanti critiche. Questa configurazione specifica presenta un corpo in acciaio completamente filettato 3/8-24 UNF con una lunghezza non filettata di 0,0 pollici, che consente di avvitarlo direttamente nei fori maschiati senza richiedere un foro passante libero. La lunghezza complessiva della custodia di 4,3 pollici (109 mm) offre una portata meccanica estesa, adatta a supporti di cuscinetti più profondi o a carcasse di macchinari spesse. Viene fornita con un cavo coassiale non armato da 1,0 metri (3,3 piedi), terminato con un connettore coassiale Miniature ClickLoc, ed è completamente certificata per l’impiego in aree pericolose secondo le approvazioni degli enti CSA, ATEX e IECEx.

Basata sul principio delle correnti parassite, questa sonda misura continuamente la distanza tra la punta del sensore e l’albero target. Quando è integrata in una catena completa di trasduttori 3300 XL, composta dalla sonda, da un cavo di prolunga standard e da un sensore Proximitor 3300 XL, produce un segnale di tensione altamente preciso direttamente proporzionale alla distanza. Questa configurazione è fondamentale per identificare le vibrazioni dell’albero, lo spostamento radiale e la posizione assiale del rotore su turbine a vapore, turbine a gas, compressori per impieghi gravosi e pompe di raffreddamento, supportando la manutenzione predittiva e proteggendo gli asset critici dell’impianto.

Caratteristiche

• Il diametro della punta di 8 mm è progettato per un rilevamento altamente affidabile e senza contatto della distanza tramite correnti parassite.
• Il corpo completamente filettato 3/8-24 UNF (lunghezza non filettata di 0,0 pollici) consente un montaggio solido lungo l’intera custodia.
• La lunghezza estesa della custodia di 4,3 pollici (109 mm) consente configurazioni di montaggio che richiedono una portata in profondità.
• Il cablaggio standard non armato offre flessibilità ed è ideale per l’installazione all’interno di condotti protettivi.
• Il connettore coassiale Miniature ClickLoc placcato in oro garantisce una connessione elettrica sicura e a bassa perdita ai cavi di prolunga.
• La punta della sonda in solfuro di polifenilene (PPS) e la custodia in acciaio inossidabile AISI 303/304 resistono ad ambienti chimici e industriali estremi.

Applicazioni

• Monitoraggio continuo delle vibrazioni radiali dell’albero nelle turbine industriali a vapore e a gas.
• Monitoraggio della posizione della spinta assiale nei compressori centrifughi industriali per impieghi gravosi.
• Misurazione dell’espansione della carcassa e dello spostamento dell’albero su pompe per acqua ad alta pressione e pompe petrolchimiche.
• Monitoraggio delle condizioni e protezione critica per la sicurezza su riduttori, ventilatori e apparecchiature ausiliarie rotanti.

Ordering Information

Informazioni per l'ordinazione

Approvazioni CSA, ATEX e IECEx per luoghi pericolosi

Connessioni e interfacce

Linee guida per l'installazione

• Montare la sonda nella filettatura dell'alloggiamento del cuscinetto o della carcassa, mantenendo la distanza standard consigliata dal bersaglio (in genere 1,27 mm / 50 mil per i sistemi di calibrazione standard).
• Assicurarsi che l'impegno massimo della filettatura non superi 14,3 mm (0,563 pollici) per evitare inceppamenti fisici durante l'inserimento.
• Durante l'instradamento del cavo, rispettare il raggio minimo di curvatura di 25,4 mm (1,0 pollice) per prevenire attenuazioni o danni al conduttore triaxiale.
• Utilizzare le reti di condotti standard dell'impianto o i pressacavi per instradare il cavo non armato, evitando potenziali superfici calde o linee ad alta tensione.

Conformità e certificazioni

• Aree pericolose CSA Classe I, Divisione 1 e 2 (con opzione 05)
• Ambienti esplosivi ATEX Zona 0, Zona 1 e Zona 2 (con opzione 05)
• Certificazione IECEx per atmosfere con gas esplosivi a livello globale (con opzione 05)
