Descrizione

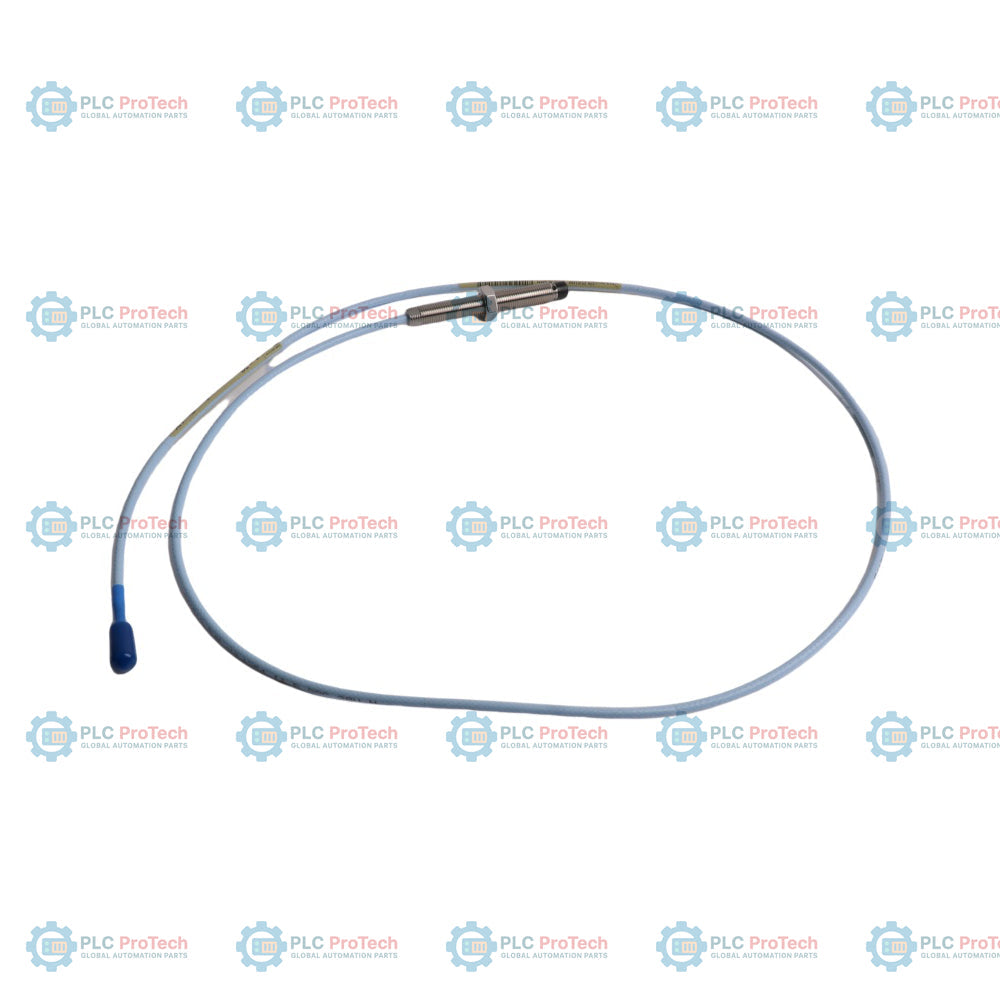

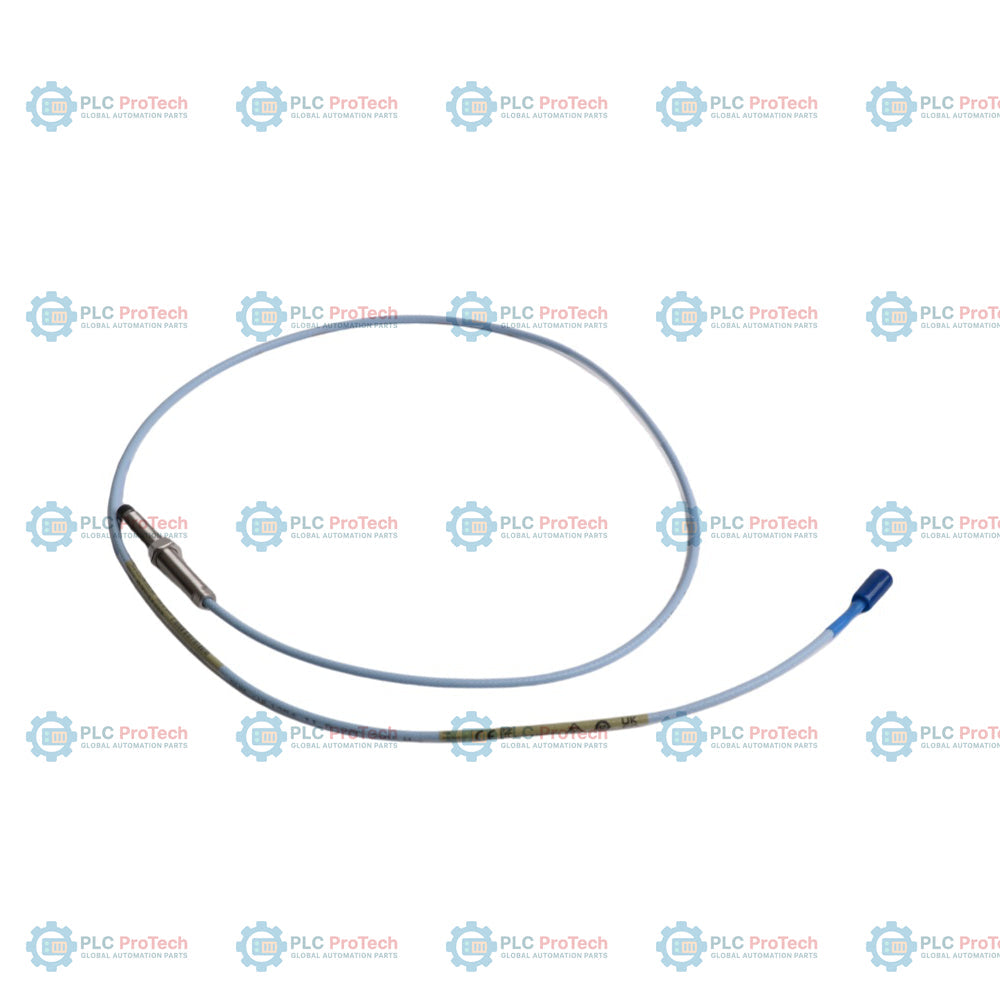

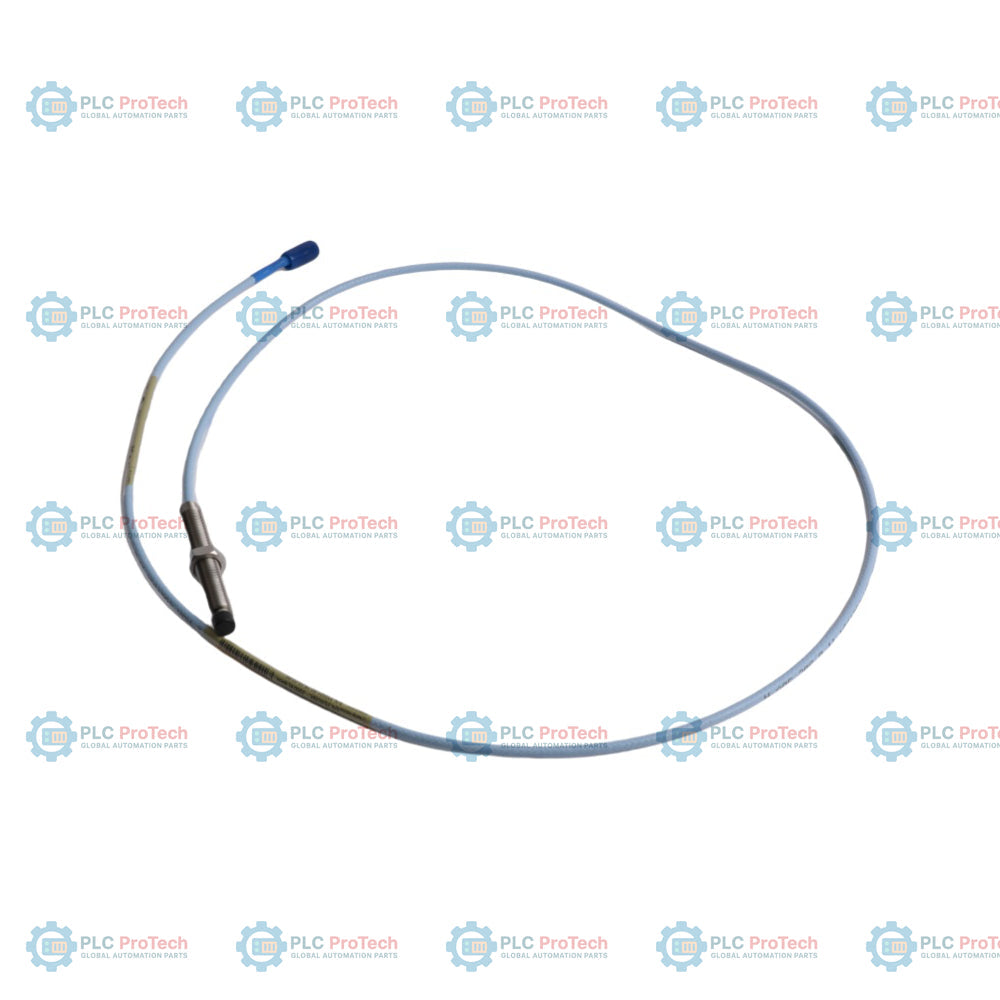

Progettata per il monitoraggio ad alta affidabilità delle vibrazioni e della posizione, la Bently Nevada 330101-00-46-10-02-05 è una sonda di prossimità da 8 mm di alta qualità con filettatura 3/8-24 UNF senza armatura. Questa variante specifica è configurata con un corpo completamente filettato (lunghezza non filettata di 0,0 pollici) e una lunghezza complessiva del corpo di 4,6 pollici. È dotata di un cavo coassiale standard da 1,0 metri (3,3 piedi) che termina con un connettore coassiale Miniature ClickLoc (senza protezione del connettore) e dispone di omologazioni complete per aree pericolose, tra cui CSA, ATEX e IECEx.

Progettata per un servizio ad alta resistenza in ambienti industriali impegnativi, questa sonda è in grado di funzionare continuamente in intervalli di temperatura da -52 degC a +177 degC. Fornisce un intervallo di misurazione lineare di 2,0 mm (80 mil) con una sensibilità nominale standard del settore di 7,87 V/mm (200 mV/mil) se abbinata a un Proximitor 3300 XL calibrato. L'O-ring integrato in Viton assicura una tenuta efficace alla pressione tra la punta della sonda e il corpo, impedendo l'ingresso di fluidi dagli alloggiamenti dei cuscinetti. Inoltre, questa configurazione include omologazioni CSA, ATEX e IECEx, che ne certificano l'installazione in aree pericolose.

Caratteristiche

• Misurazione senza contatto: esegue misure ad alta precisione dello spostamento, tramite correnti parassite, delle vibrazioni e della posizione dell'albero.
• Corpo filettato ottimizzato: realizzato con una filettatura 3/8-24 UNF-2A, una lunghezza complessiva del corpo di 4,6 pollici e una lunghezza non filettata di 0,0 pollici per applicazioni con cuscinetti a montaggio a filo o in incavi poco profondi.
• Connettore Miniature ClickLoc: dotata di un robusto connettore coassiale per la trasmissione del segnale a basso rumore al cavo di prolunga.
• Cavo flessibile standard: il cavo coassiale standard non armato da 1,0 metri assicura un instradamento semplice e una flessibilità meccanica affidabile.
• Struttura sigillata: realizzata con una guarnizione O-ring in Viton ad alte prestazioni per impedire il bypass di olio o gas fino a pressioni differenziali critiche.
• Certificazione per aree pericolose: preapprovata con certificazioni CSA, ATEX e IECEx per l'installazione in atmosfere esplosive.

Applicazioni

La sonda di prossimità Bently Nevada 330101-00-46-10-02-05 è ampiamente utilizzata per la protezione dei macchinari rotanti industriali negli impianti di generazione elettrica, petrolio e gas e lavorazione chimica. Le applicazioni tipiche includono:

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale nelle turbine a vapore e a gas.
• Misure delle vibrazioni dinamiche radiali e dello spostamento assiale di spinta in compressori e pompe ad alta velocità.
• Misure del gioco tra rotore e cuscinetto nei motori elettrici e nei generatori.
• Misure Keyphasor e di riferimento della velocità sugli alberi delle macchine.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire prestazioni corrette e prevenire danni meccanici, osservare queste linee guida durante l'installazione della sonda di prossimità 330101-00-46-10-02-05:

• Distanza della sonda: Montare la sonda con il gioco meccanico appropriato (in genere con una distanza di circa 1.27 mm o 50 mils, corrispondente al punto centrale dell'intervallo lineare), come specificato dalla calibrazione del sistema.
• Instradamento dei cavi: Assicurarsi che i percorsi dei cavi coassiali evitino curve strette (rispettando i vincoli sul raggio minimo di curvatura) e siano protetti da schiacciamenti meccanici o superfici ad alta temperatura.
• Schermatura e messa a terra: Mantenere una schermatura adeguata lungo tutto il collegamento del cavo di prolunga fino al sensore Proximitor. Collegare la schermatura esclusivamente alla terra del rack di monitoraggio per evitare anelli di terra.
• Protezione della filettatura: Utilizzare sigillanti per filettature o composti antigrippanti appropriati, se necessario, e non superare la coppia massima di 11.2 N-m (100 in-lb) durante il serraggio dei controdadi.

Conformità e certificazioni

La serie di sonde di prossimità Bently Nevada 330101 è conforme agli standard internazionali per aree pericolose se installata secondo i disegni di controllo certificati:

• ATEX/IECEx: Certificato per atmosfere con gas esplosivi (Ex ia IIC T5...T1 Ga) e ambienti con polveri (Ex ia IIIC T90degC...T280degC Dc) quando collegato a una barriera di sicurezza compatibile.
• CSA: Approvazione nordamericana per Classe I, Divisione 1, Gruppi A, B, C, D e Classe I, Zona 0, Ex ia IIC.
