Descrizione

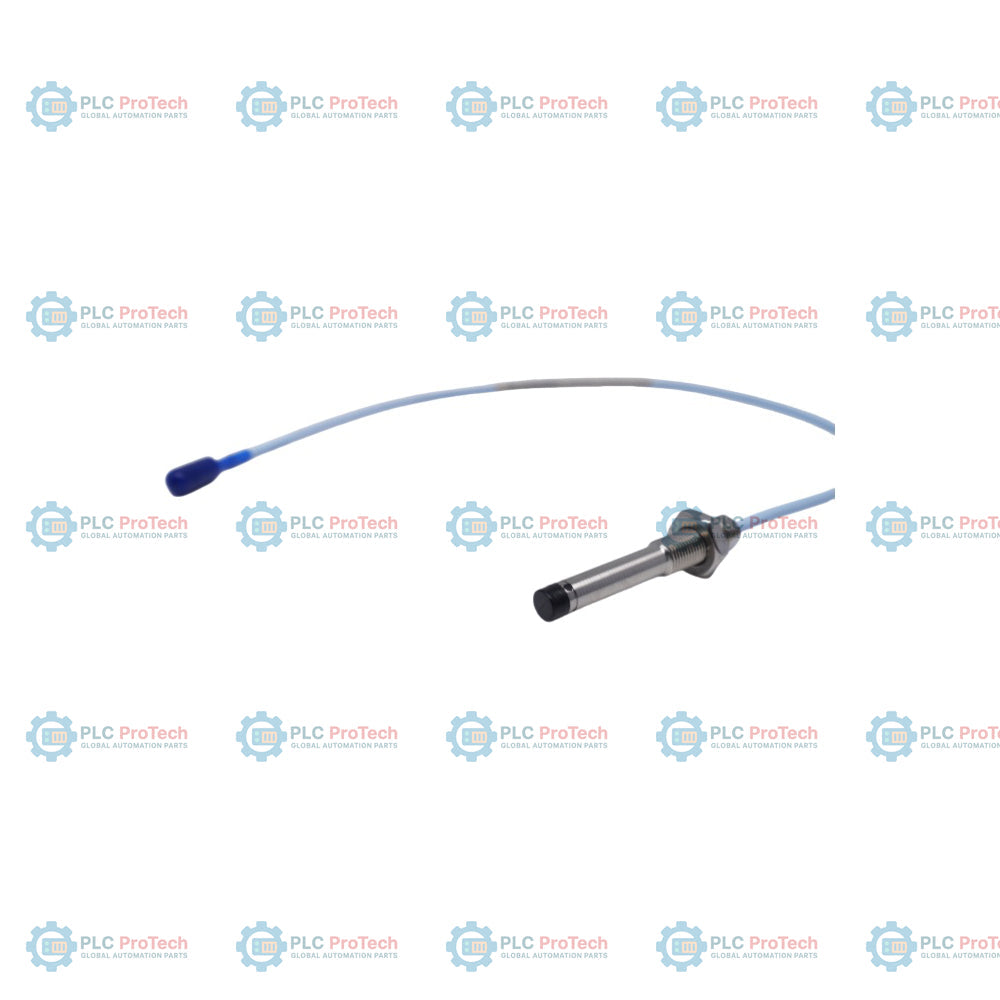

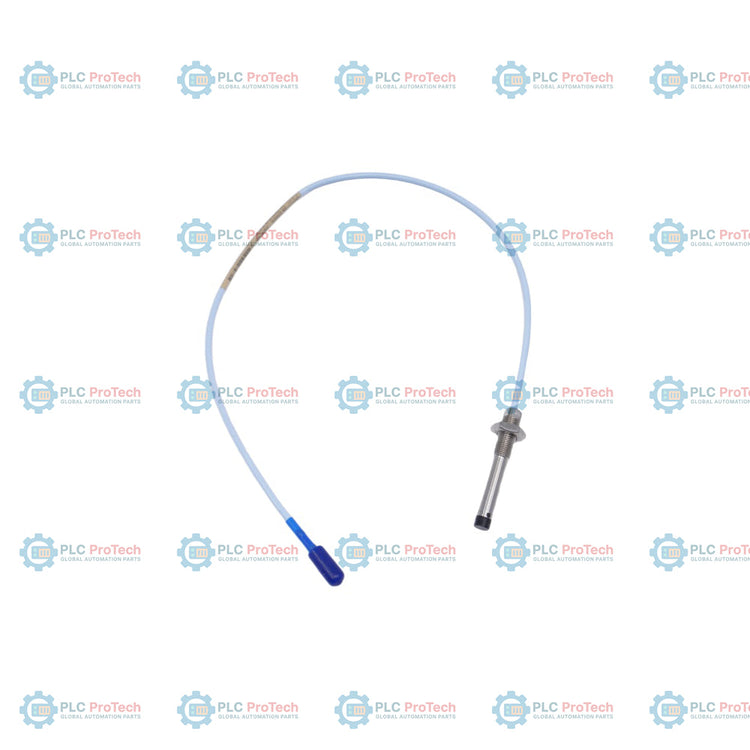

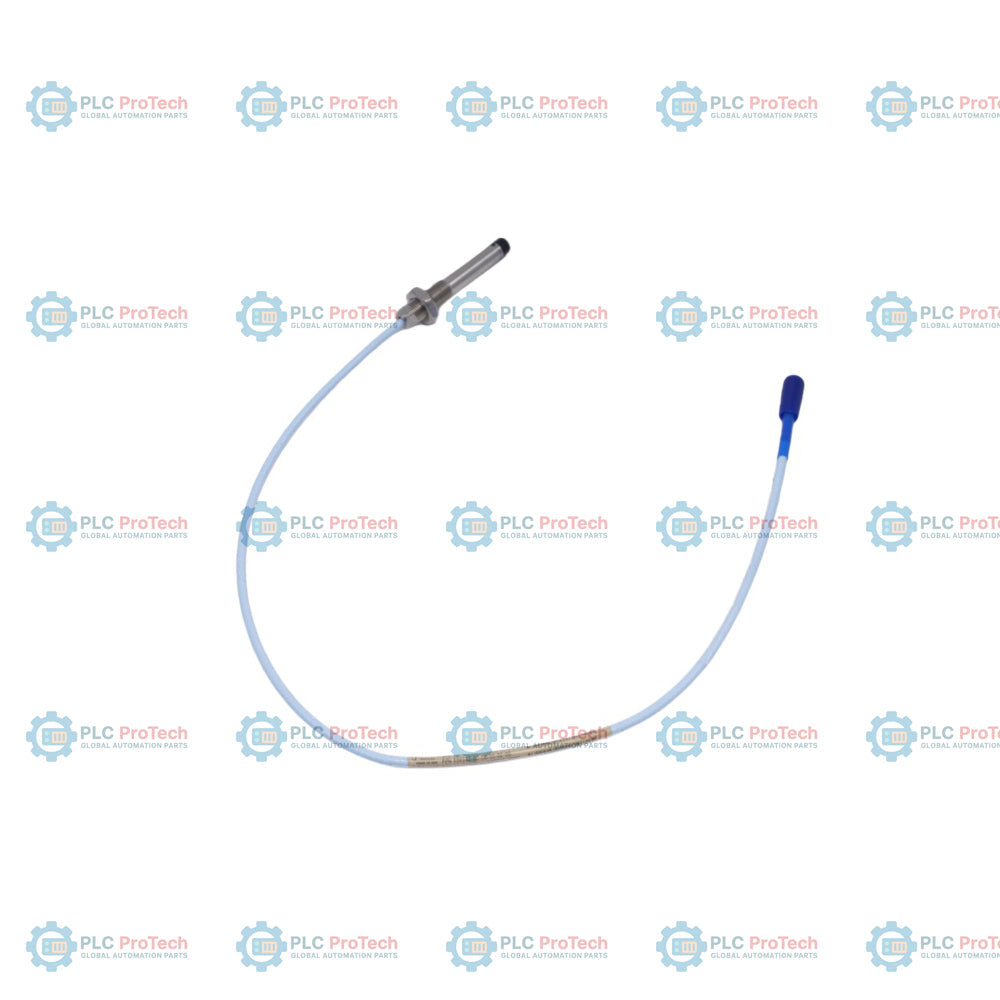

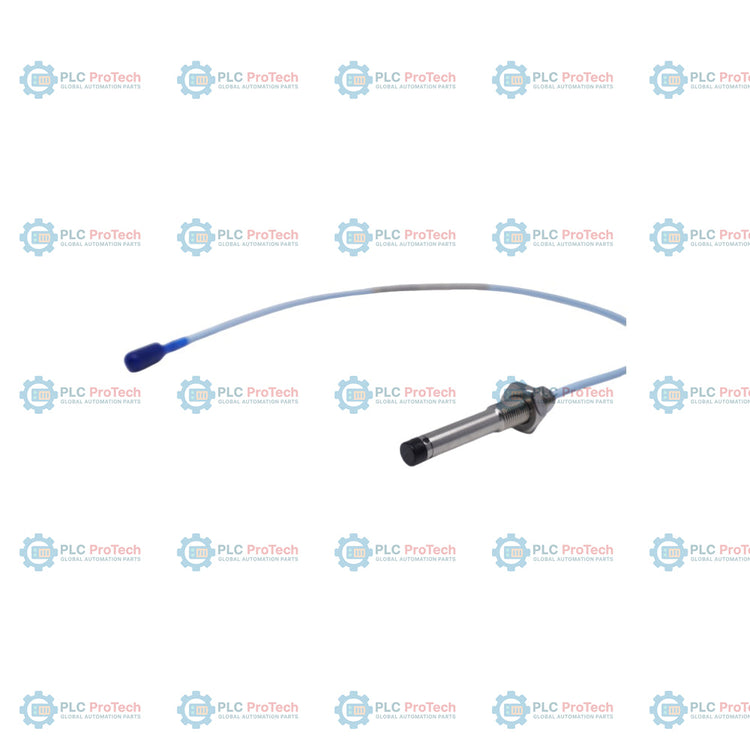

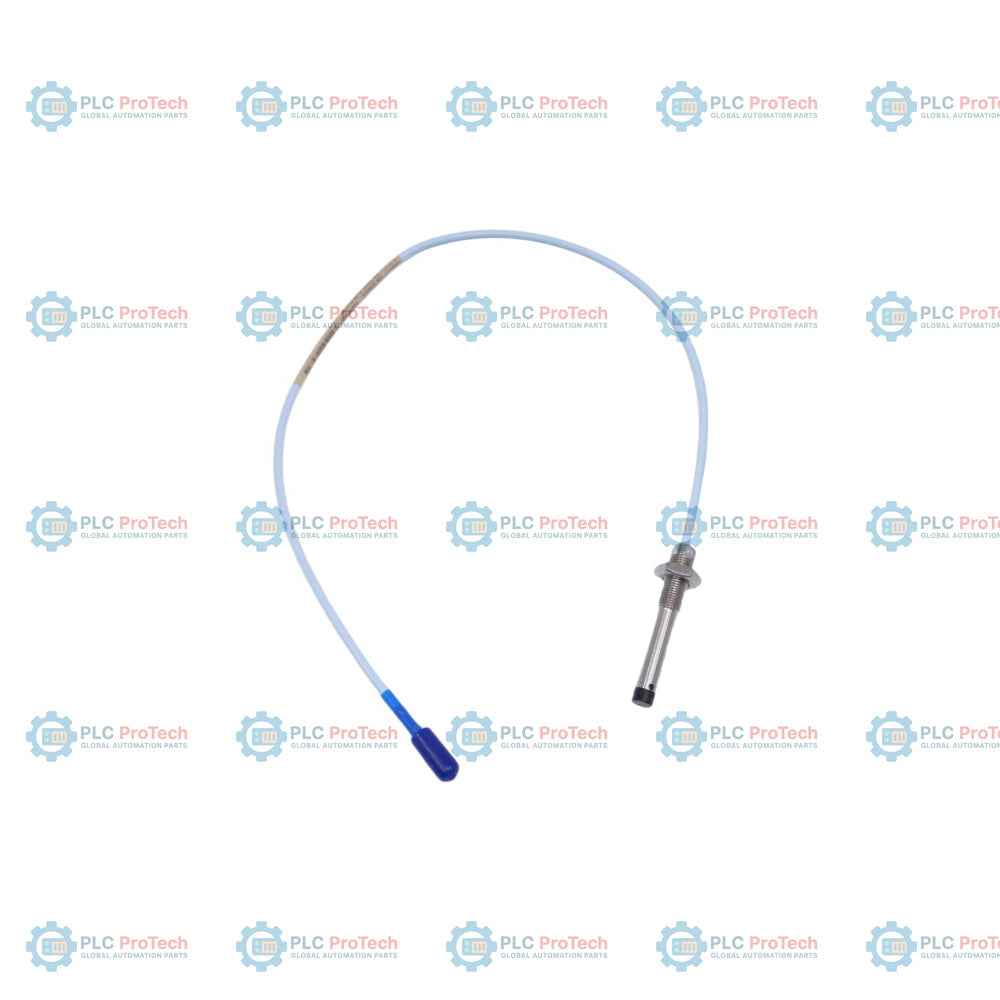

330103-03-06-05-02-00 è una configurazione di sonda di prossimità 3300 XL da 8 mm con filettatura metrica, progettata senza armatura coassiale esterna. Questo modello specifico presenta una filettatura della custodia M10 x 1, una lunghezza non filettata di 30 mm (opzione 03), una lunghezza complessiva della custodia di 60 mm (opzione 06) e una lunghezza totale di 0,5 metri (1,6 piedi) (opzione 05). Progettata con un cavo standard e un connettore coassiale ClickLoc miniaturizzato (opzione 02), questa unità è configurata senza approvazioni per aree pericolose (opzione 00), risultando ideale per ambienti industriali standard non certificati.

Questa sonda funge da sensore di spostamento a correnti parassite all’interno del sistema di protezione dei macchinari Bently Nevada 3300 XL. Misura la distanza statica e dinamica tra la punta della sonda e un target conduttivo, come l’albero di un cuscinetto a film fluido. Operando insieme a un sensore Proximitor 3300 XL e a un cavo di prolunga corrispondente, questa sonda da 0,5 metri è calibrata per misurare le vibrazioni dell’albero, la posizione assiale e i riferimenti di velocità del Keyphasor.

A differenza delle varianti configurate con armatura in acciaio inossidabile (come la serie 330104) o con protezioni del connettore integrate (opzione 01), questa configurazione non armata utilizza un cavo standard con isolamento in FEP e un connettore ClickLoc nudo per il cablaggio diretto in condotti protetti. Inoltre, la sua lunghezza totale ridotta di 0,5 metri è ideale per installazioni con spazio limitato, in cui il collegamento al cavo di prolunga avviene vicino all’alloggiamento della macchina.

Caratteristiche

• Filettatura metrica della custodia: dimensione della filettatura M10 x 1 con esagono di misura M10.
• Dimensioni della custodia: lunghezza complessiva della custodia di 60 mm con una sezione non filettata di 30 mm, conforme alla regola differenziale minima di 20 mm.
• Lunghezza totale di 0,5 metri: percorso cavi compatto ottimizzato per il collegamento ravvicinato a cavi di prolunga standard.
• Connettore coassiale ClickLoc: connettore coassiale maschio miniaturizzato placcato in oro, senza protezione del connettore (opzione 02).
• Cavo non armato: cavo per sonda coassiale triplo standard da 75 Ohm con isolamento in FEP, per il cablaggio standard.
• Compatibilità con il target: calibrato per target in acciaio AISI 4140.
• Classe di temperatura: intervallo di temperatura operativa standard da -52 degC a +177 degC.

Applicazioni

• Monitoraggio di macchinari rotanti in ambienti con cuscinetti a film fluido.
• Misurazione delle vibrazioni radiali dell’albero in motori, pompe e ventilatori industriali.
• Monitoraggio della posizione assiale dell’albero su turbine industriali e compressori centrifughi.
• Misurazioni di riferimento della velocità e del Keyphasor su elementi rotanti ad alta velocità.
• Per l'ammodernamento di installazioni metriche esistenti non XL con filettature M10 x 1.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Instradamento del cavo: assicurarsi di rispettare un raggio minimo di curvatura del cavo di 25.4 mm per prevenire l'attenuazione del segnale o danni meccanici agli strati coassiali.
• Limiti di coppia: l'avvitamento nell'alloggiamento della macchina non deve superare 15 mm. Serrare il corpo della sonda a una coppia massima consigliata di 22.6 N-m (200 in-lbf).
• Manutenzione del connettore: assicurarsi che i connettori coassiali ClickLoc siano puliti, asciutti e privi di olio per turbine o umidità. Allinearli e premerli insieme finché non si avverte il "clic" meccanico. Non serrare oltre 0.565 N-m (5 in-lbf) se si utilizzano strumenti di connessione.
• Messa a terra: assicurarsi che la schermatura del sensore sia terminata correttamente per prevenire interferenze elettrostatiche o elettromagnetiche nel percorso del segnale finale.

Conformità e certificazioni

Questa configurazione specifica (opzione 00) non richiede certificazioni per aree pericolose ed è progettata per l'uso in ambienti industriali standard e generici. La conformità generale include il marchio CE e le direttive RoHS, ove applicabili.
