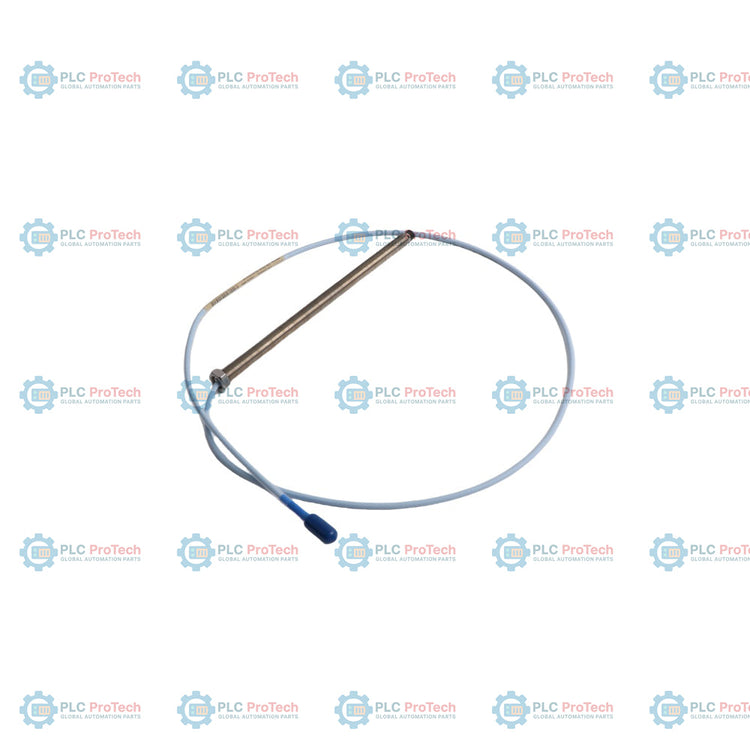

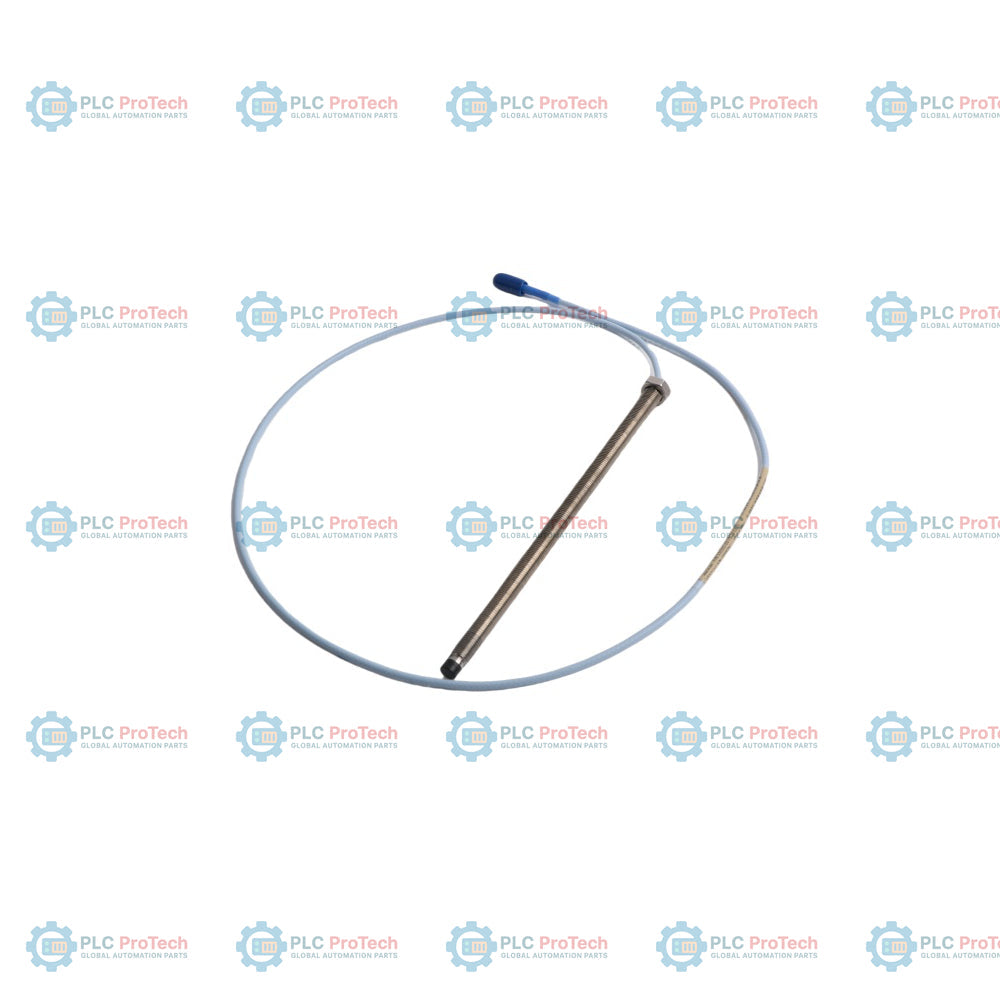

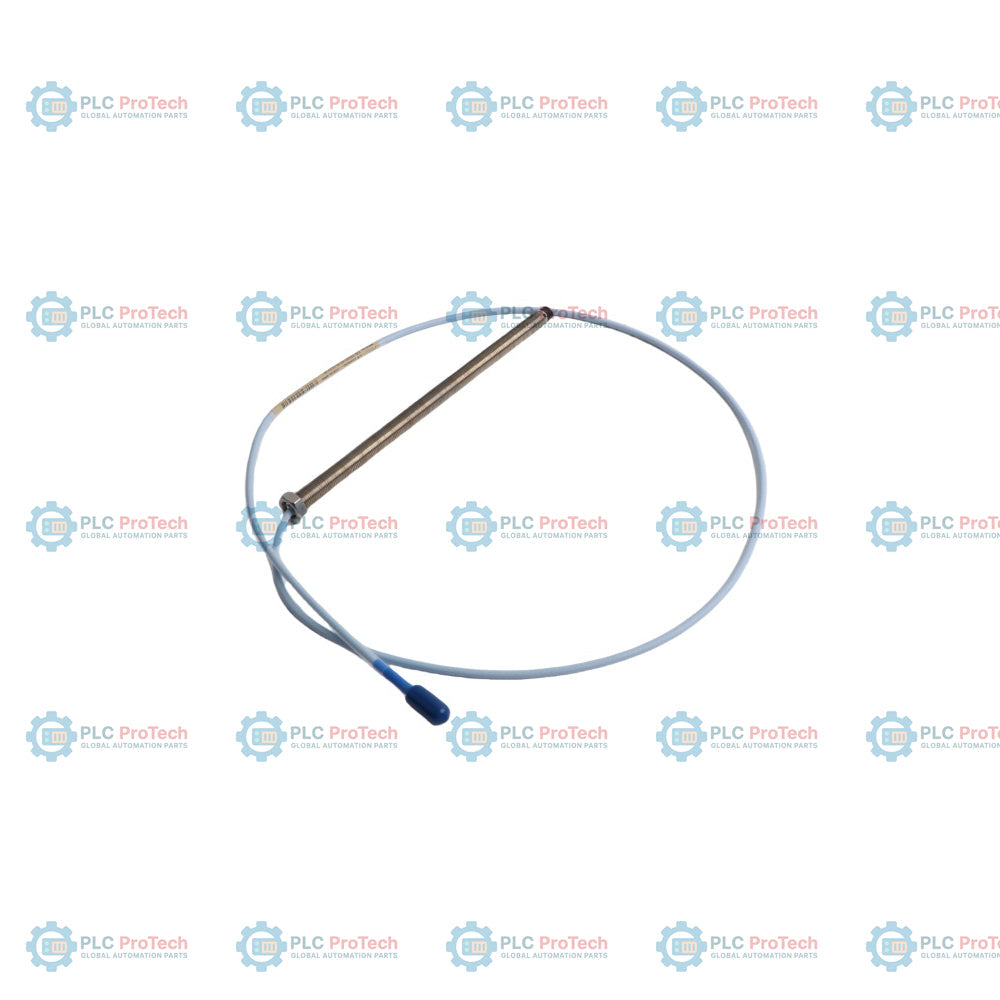

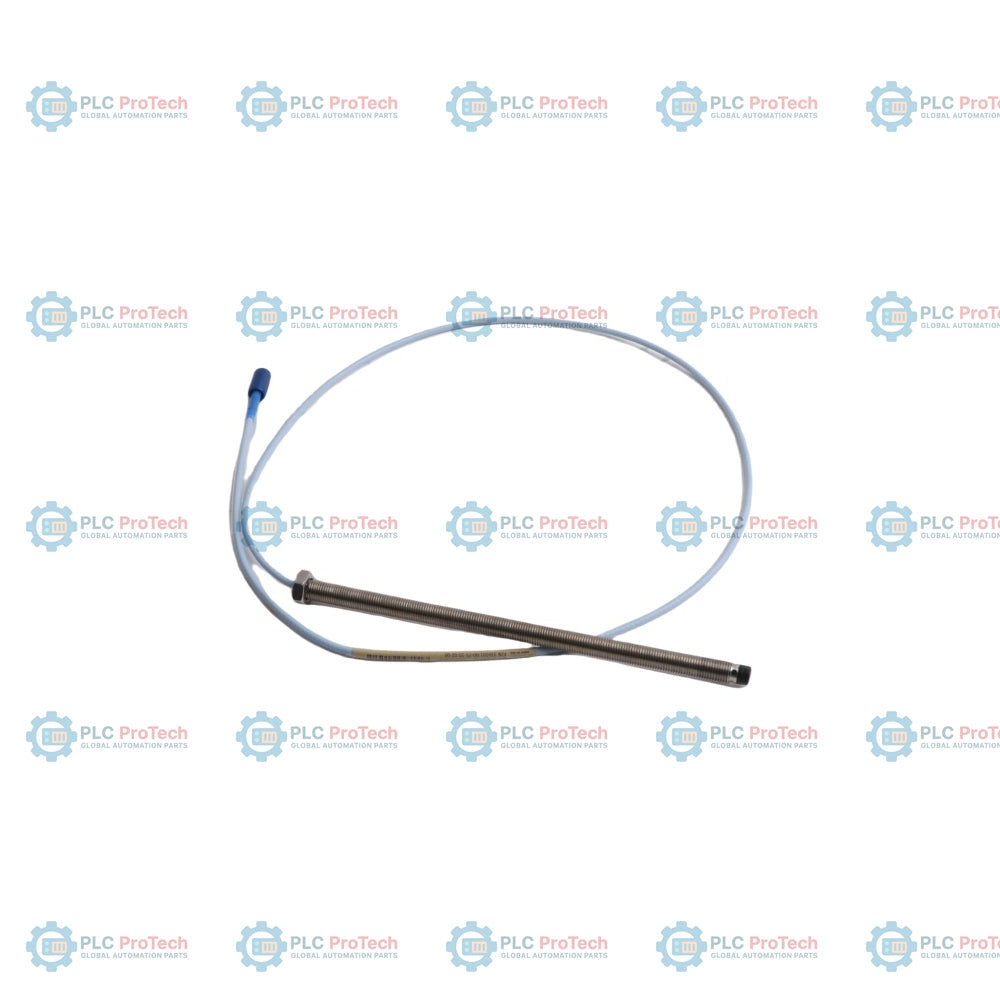

Bently Nevada 330101-00-75-10-02-00 3300 XL Sonda di prossimità da 8 mm

Descrizione

Bently Nevada 330101-00-75-10-02-00 è una sonda di prossimità da 8 mm ad alta precisione, progettata per la misurazione continua senza contatto delle vibrazioni e della posizione dell'albero in macchinari rotanti critici. In quanto variante specifica del sistema di trasduttori di prossimità 3300 XL da 8 mm, questa sonda è caratterizzata da una configurazione completamente filettata con una lunghezza non filettata di 0,0 pollici (0 mm), una lunghezza complessiva standard del corpo di 7,5 pollici (190,5 mm), una lunghezza totale della sonda di 1,0 metro (3,3 piedi), un connettore coassiale miniaturizzato ClickLoc su cavo standard e un design adatto a installazioni generiche non pericolose senza omologazioni da parte di enti certificatori.

Basandosi sul principio delle correnti parassite, la sonda genera un campo elettromagnetico ad alta frequenza che rileva le distanze statiche e dinamiche tra la punta della sonda e un bersaglio metallico conduttivo (tipicamente acciaio AISI 4140). Se abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibili, crea una catena di monitoraggio robusta che produce un segnale di tensione continuo direttamente proporzionale alla distanza fisica. Questa configurazione è ampiamente utilizzata sui corpi e sugli alloggiamenti dei cuscinetti di macchinari per impieghi gravosi per monitorare le prestazioni delle turbomacchine e fornire dati fondamentali ai sistemi di protezione dei macchinari, inclusa la piattaforma Bently Nevada 3500.

Caratteristiche

• Diametro della punta di 8 mm ottimizzato per la misurazione senza contatto dello spostamento mediante correnti parassite
• Corpo della sonda completamente filettato in acciaio inossidabile (303 SST) 3/8-24 UNF-2A, senza armatura protettiva
• Materiale della punta in solfuro di polifenilene (PPS) rinforzato, resistente al degrado chimico e alle alte temperature
• Dotata di un connettore coassiale miniaturizzato ClickLoc che garantisce una connessione sicura e resistente alle vibrazioni
• Guaina del cavo standard che offre eccellente durata e protezione contro l'abrasione negli ambienti dei macchinari
• Lunghezza non filettata di 0,0 pollici, che consente il massimo innesto della filettatura in fori filettati profondi o a montaggio raso
• Prestazioni ad alta linearità con deriva minima su ampi intervalli operativi

Applicazioni

• Monitoraggio delle vibrazioni radiali degli alberi di turbine a gas, turbine a vapore e generatori
• Monitoraggio dello spostamento assiale del rotore e della posizione di spinta in compressori, ventilatori e pompe ad alta velocità
• Monitoraggio del Keyphasor e del riferimento di fase per la velocità dei macchinari e l'analisi dinamica
• Misurazione continua dell'eccentricità, dell'espansione termica e della deformazione del corpo
• Monitoraggio delle condizioni dei macchinari e sistemi di arresto automatico per apparecchiature rotanti critiche

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Calibrazione del traferro della sonda: Impostare il traferro meccanico per centrare il sensore nel relativo intervallo lineare. Per la maggior parte delle applicazioni di monitoraggio delle vibrazioni, regolare il traferro della sonda fino a ottenere una lettura di tensione CC di -9 Vcc (circa 1.27 mm o 50 mil) sull'uscita del Proximitor.
• Limiti di innesto della filettatura: Mantenere l'innesto massimo della filettatura al di sotto di 0.563 pollici (14.3 mm) per le filettature 3/8-24, per evitare bloccaggi meccanici o l'incrocio delle filettature nelle staffe interne.
• Protezione del cavo: Instradare il cavo della sonda attraverso una canalina metallica dedicata o passerelle portacavi. Evitare piegature strette che violino il raggio di curvatura minimo del cavo coassiale, per proteggere il conduttore interno da eventuali crepe.
• Pratiche di messa a terra: Assicurarsi che la schermatura del sistema sia continua e messa a terra solo all'estremità del monitor. Ciò previene la formazione di loop di massa e le interferenze elettriche con i delicati segnali di vibrazione.

Conformità e certificazioni

• Omologazione per aree pericolose: Nessuna (l'opzione 00 del Segmento E indica un modello standard non certificato, destinato ad aree generiche o non pericolose)
• Conforme alla normativa RoHS: Sì
