Bently Nevada

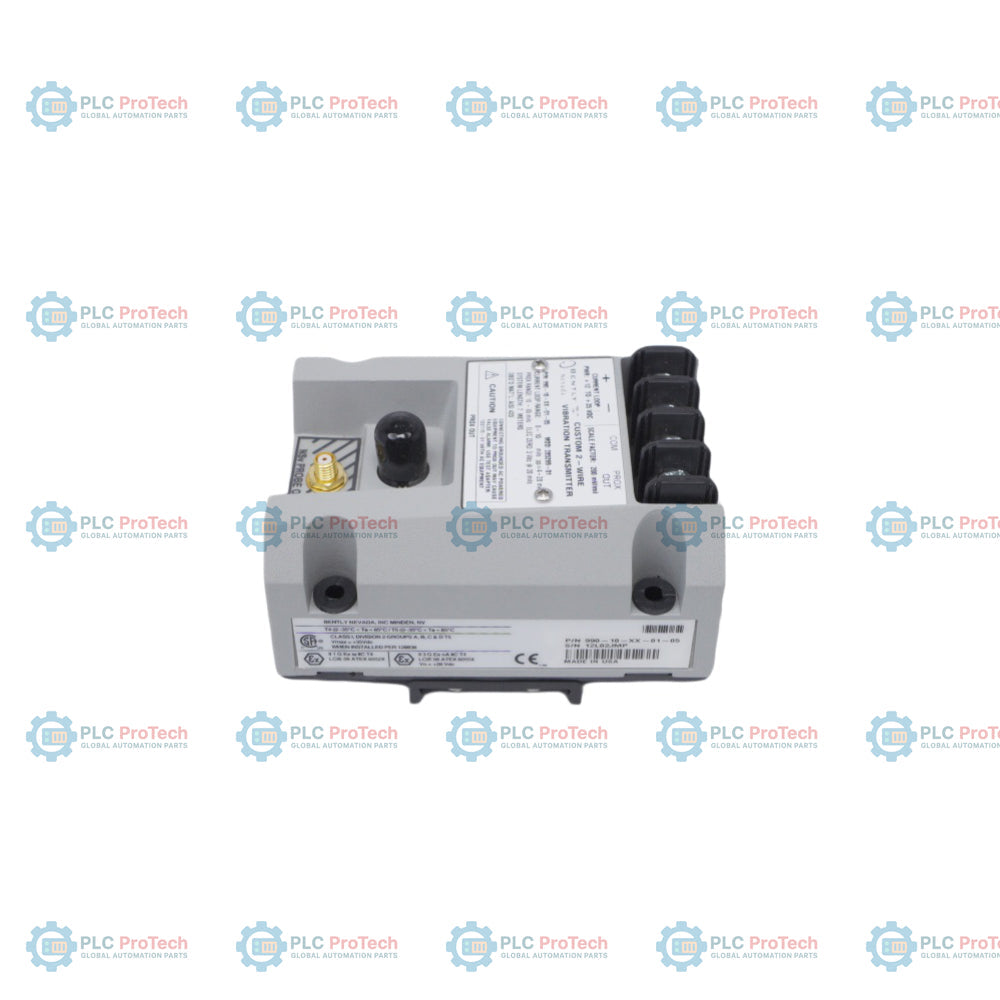

Bently Nevada 990-10-XX-01-05 MOD:285269-01 Trasmettitore di vibrazioni a 2 fili

SKU 990-10-XX-01-05 MOD:285269-01

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada

  • Product No.: 990-10-XX-01-05 MOD:285269-01

  • Country of origin:United States

  • Product Type: Trasmettitore di vibrazioni a 2 fili

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 460g

  • Dimensions: 10 cm x 7,3 cm x 6 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il Bently Nevada 990-10-XX-01-05 (incluso MOD:285269-01) è un trasmettitore industriale di vibrazioni a 2 fili, alimentato dal loop. Si interfaccia direttamente con una sonda di prossimità 3300 NSv e il relativo cavo di prolunga per fornire una protezione senza contatto dei macchinari. Il trasmettitore condiziona i segnali del sensore a correnti parassite e fornisce un'uscita in corrente analogica proporzionale da 4 a 20 mA, che rappresenta l'ampiezza della vibrazione picco-picco. Questo design autonomo integra un sensore Proximitor interno, consentendo il collegamento diretto a un sistema di controllo distribuito (DCS), a un controllore logico programmabile (PLC) o a una rete di controllo dei macchinari senza un rack di monitoraggio separato.

Caratteristiche

  • Il sensore Proximitor integrato elimina la necessità di unità di elaborazione esterne
  • Uscita proporzionale da 4 a 20 mA, alimentata dal loop, per una semplice integrazione con i sistemi di controllo
  • Morsetti coassiali PROX OUT e COM non isolati per la diagnostica delle vibrazioni dinamiche e della tensione di gap
  • Potenziometri indipendenti di zero e span per semplici regolazioni di calibrazione
  • Pin di ingresso di test per la verifica del sistema tramite generatori di funzioni esterni
  • Struttura completamente inglobata per proteggere i circuiti interni da ambienti difficili e ad alta umidità

Applicazioni

  • Monitoraggio delle vibrazioni radiali su piccoli compressori d'aria centrifughi
  • Protezione dei macchinari per motori industriali e sistemi di ventilatori per torri di raffreddamento
  • Manutenzione predittiva per piccole pompe e apparecchiature per gas di processo
  • Analisi senza contatto dello spostamento dell'albero in spazi di installazione ridotti

Specifiche tecniche

Valore dei parametri elettrici
Requisiti di alimentazione A 2 fili, alimentato dal loop
Segnale di uscita Da 4 a 20 mA CC (proporzionale alla vibrazione picco-picco)
Uscite diagnostiche Segnali coassiali dinamici sui morsetti PROX OUT e COM
Ingresso del sensore compatibile Sonda di prossimità 3300 NSv e cavo di prolunga
Lunghezze del sistema supportate Configurazioni da 5 m o 7 m
Valore delle prestazioni e caratteristiche fisiche
Campo di misura Da 0 a 5 mil pp (da 0 a 125 micrometri pp)
Risposta in frequenza Da 5 Hz a 6000 Hz (limiti a +/-3 dB)
Diametro minimo del target 9,5 mm

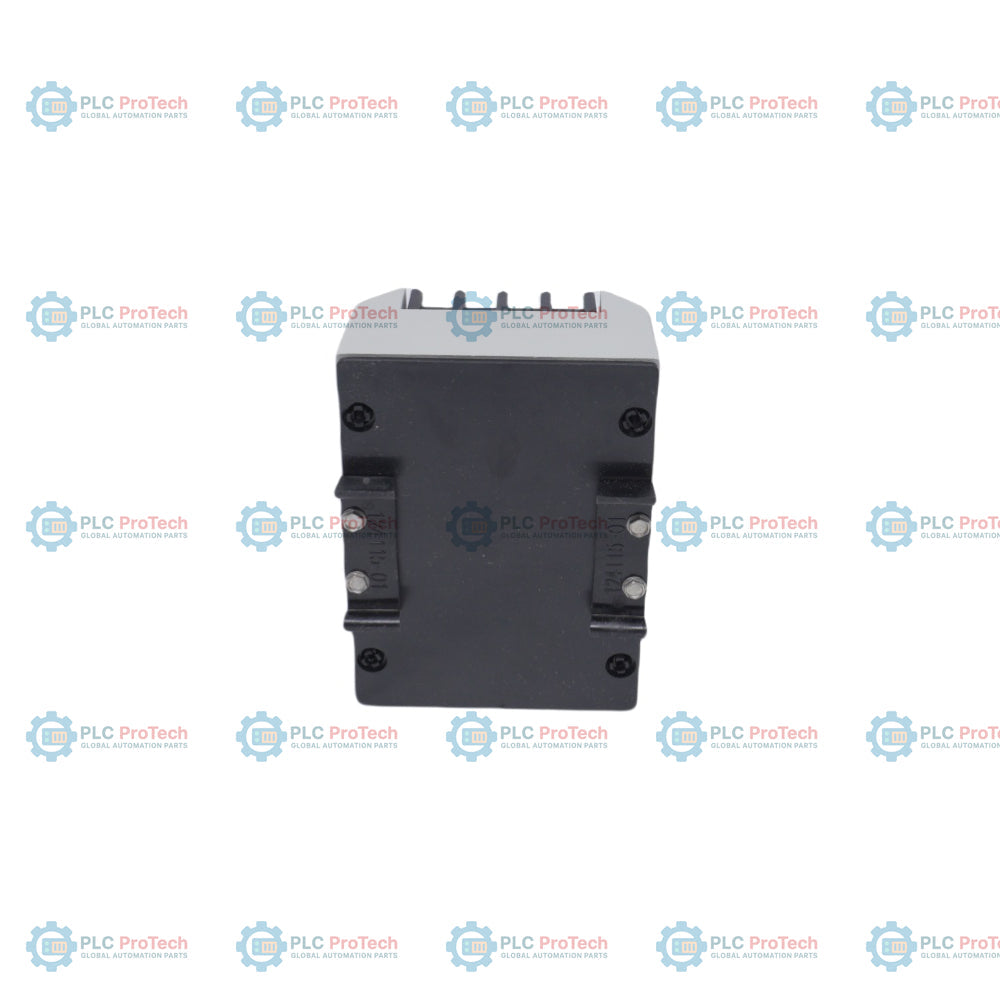

Interfaccia di montaggio Clip per guida DIN standard o opzioni per montaggio a paratia
Dimensioni dell'involucro 7,3 cm x 6 cm x 10 cm
Peso netto approssimativo 0,46 kg

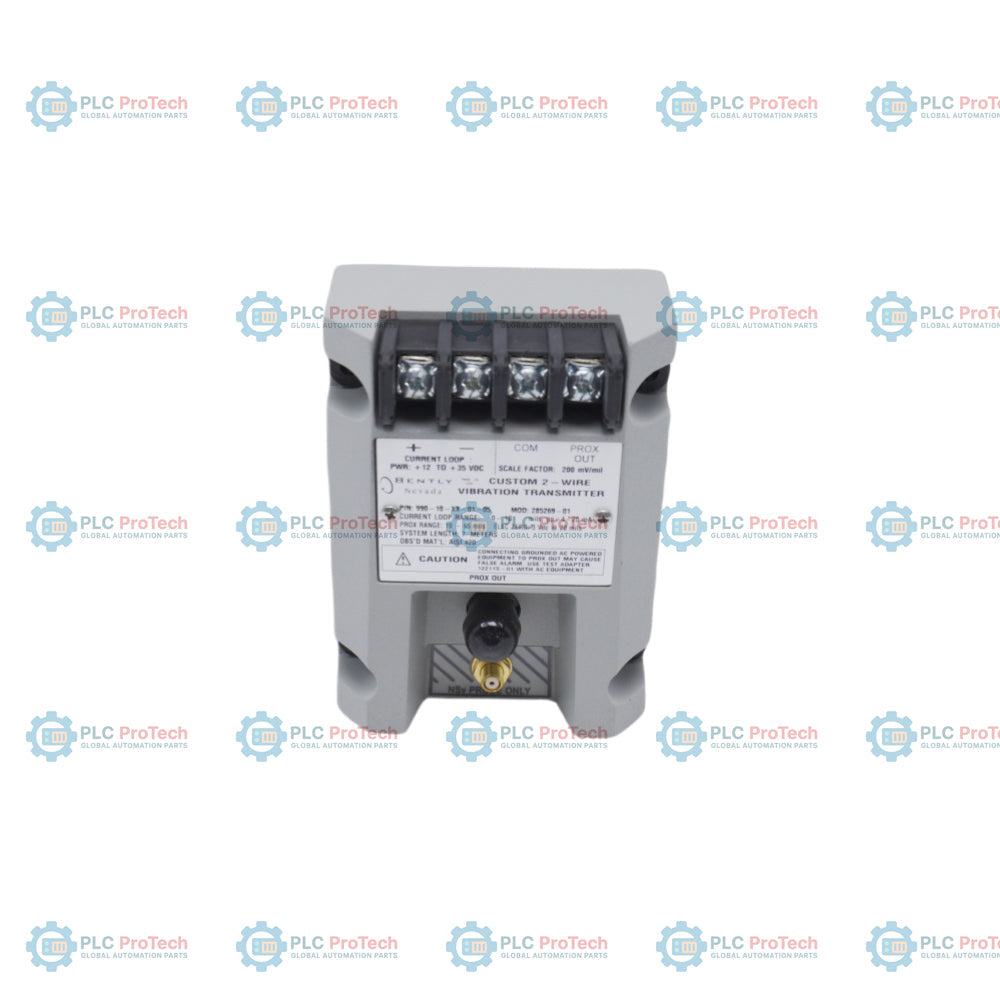

Collegamenti / interfacce

Funzione del morsetto / connettore
+4-20 mA Collegamento positivo dell'alimentazione del loop e dell'uscita di corrente
-4-20 mA Collegamento di ritorno negativo dell'alimentazione del loop
USCITA PROX Uscita del segnale di tensione dinamico per strumenti diagnostici delle vibrazioni
COM Morsetto di riferimento comune per il ritorno diagnostico
INGRESSO DI TEST Pin di ingresso per la verifica dell'uscita del loop tramite generatore di segnali
Connettore coassiale Collegamento diretto al cavo di prolunga 3300 NSv

Linee guida per l'installazione

  • Montare saldamente il trasmettitore su una guida DIN standard o su una piastra piana di supporto all'interno di un involucro ambientale appropriato.
  • Assicurarsi che i collegamenti coassiali tra il trasmettitore, il cavo di prolunga e la sonda 3300 NSv siano puliti, asciutti e bloccati in posizione.
  • Instradare il cablaggio del loop di corrente da 4 a 20 mA ad alto livello lontano dai cavi di alimentazione ad alta tensione dei motori per evitare interferenze elettromagnetiche.
  • Evitare di esporre direttamente i collegamenti dei terminali a getti d'acqua continui o all'umidità stagnante; se necessario, installare l'hardware in un involucro con grado di protezione IP54 o superiore.
  • Utilizzare con cautela i potenziometri indipendenti di zero e span durante le regolazioni delle prestazioni del loop sul campo.

Conformità e certificazioni

  • CE

Domande frequenti

Qual è la funzione principale del Bently Nevada 990-10-XX-01-05?

Funziona come un trasmettitore alimentato dal loop che converte i segnali della sonda di prossimità in un'uscita standard da 4 a 20 mA per un PLC o un DCS.

Questo dispositivo richiede un sensore Proximitor separato?

No, dispone di un sensore Proximitor integrato, eliminando la necessità di hardware di elaborazione esterno.

Quali sonde di prossimità sono elettricamente compatibili con questa unità?

È progettato esclusivamente per interfacciarsi con le sonde di prossimità Bently Nevada 3300 NSv e i relativi cavi di prolunga.

Che cosa indica XX nel codice prodotto?

XX indica specifiche sotto-opzioni non elencate nella guida all'ordinazione, come le calibrazioni di specifici intervalli di fondo scala.

Come possono gli ingegneri sul campo accedere alle forme d'onda dinamiche delle vibrazioni per l'analisi diagnostica?

I segnali dinamici possono essere verificati direttamente tra i terminali coassiali PROX OUT e COM utilizzando un analizzatore portatile di vibrazioni o un oscilloscopio.

Per quali tipi di macchinari è ottimizzato questo trasmettitore?

È destinato principalmente ai produttori OEM industriali di compressori d'aria centrifughi, piccole pompe, ventilatori e motori elettrici.

Questo trasmettitore è alimentato dal loop o è un dispositivo a 4 fili?

È un dispositivo a 2 fili, alimentato dal loop, che riceve alimentazione e trasmette dati tramite lo stesso loop di corrente.

Quali unità ingegneristiche sono rappresentate dal segnale da 4 a 20 mA?

Il segnale di corrente rappresenta l'ampiezza picco-picco della vibrazione dell'albero della macchina monitorata.

Quali sono le dimensioni fisiche del telaio?

Il corpo del trasmettitore misura circa 7,3 cm x 6 cm x 10 cm.

È possibile verificare l'uscita del loop senza spostare l'albero della macchina?

Sì, è possibile utilizzare il pin di ingresso Test designato con un generatore di funzioni esterno per simulare i segnali di ingresso e verificare la risposta del loop.
