Descrizione

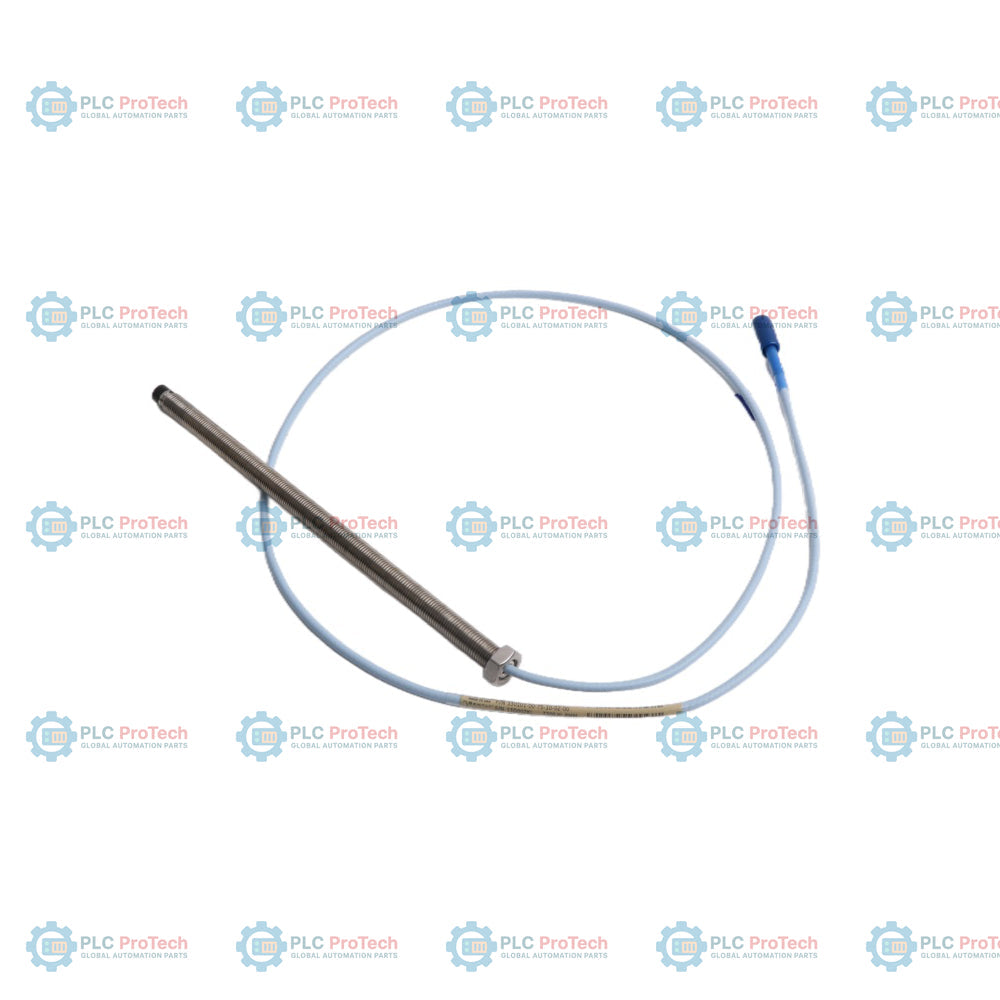

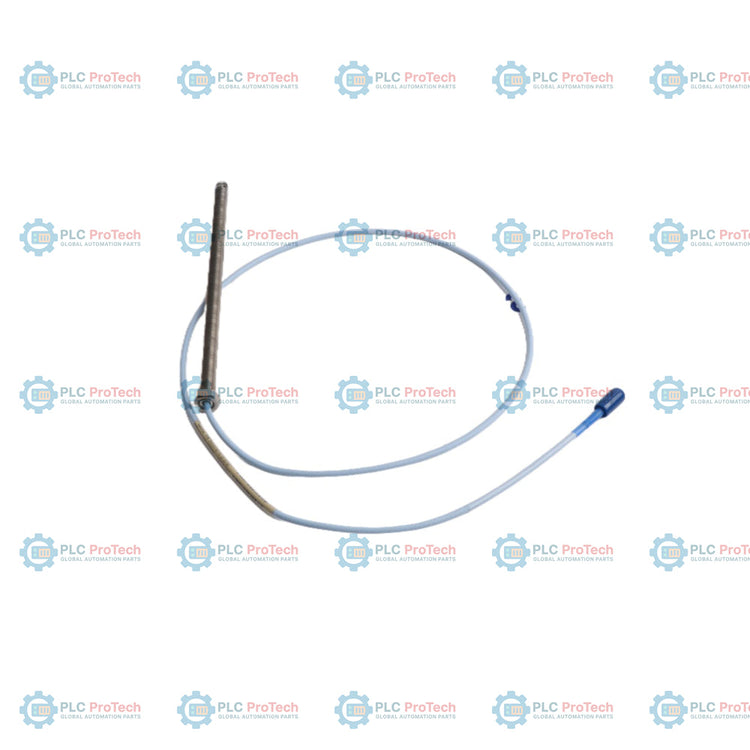

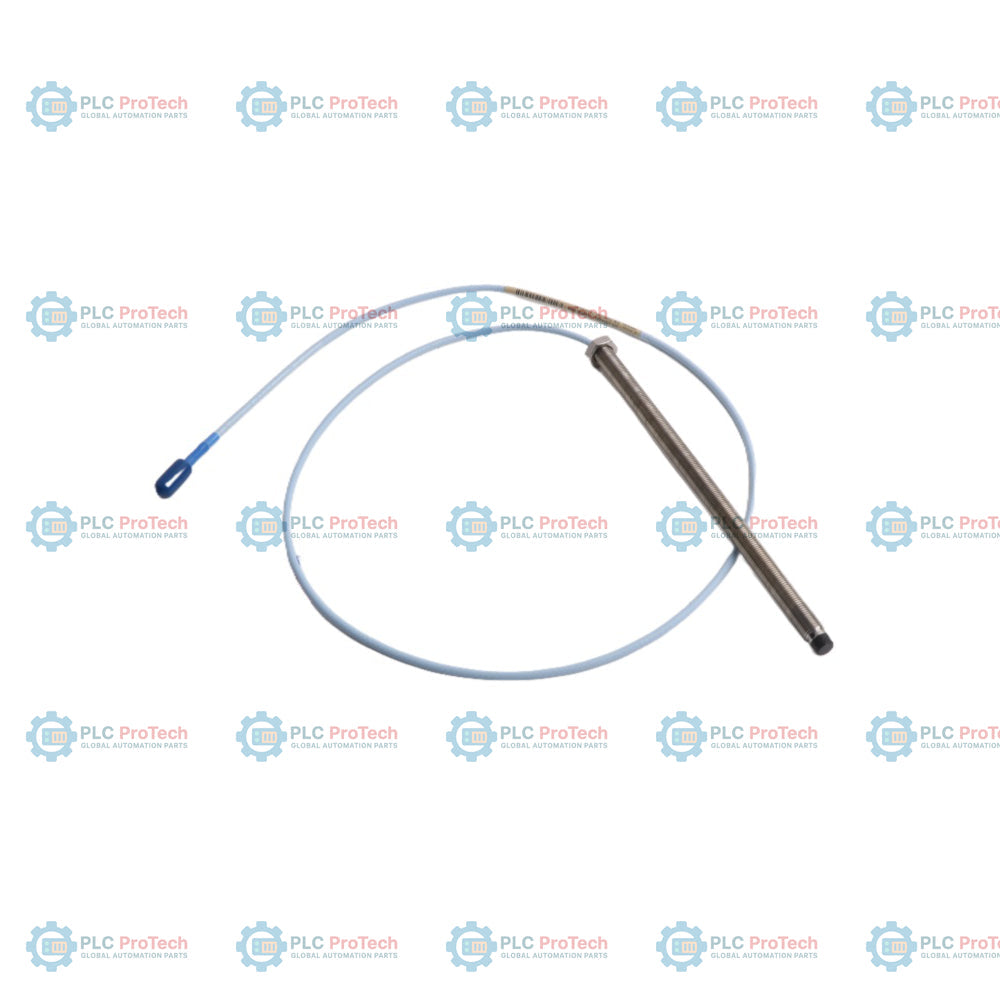

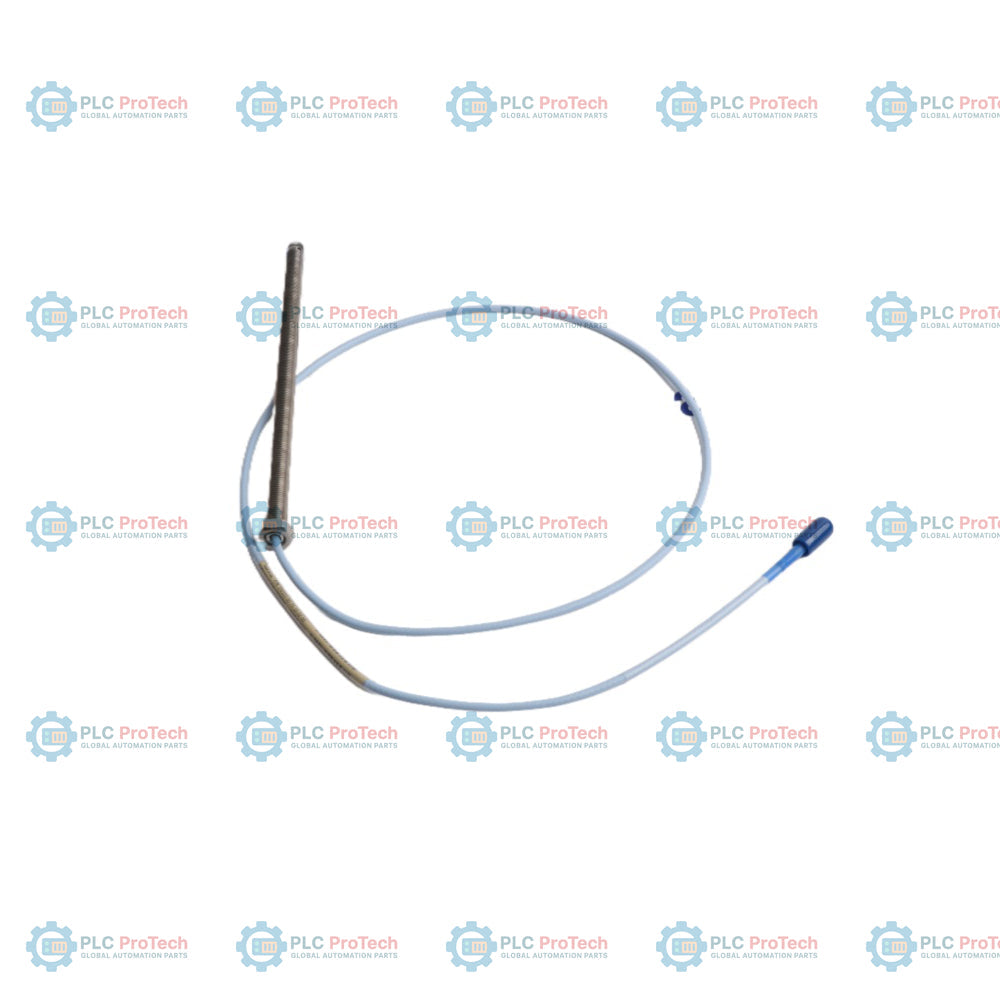

330101-00-75-20-02-05 specifica questa sonda di prossimità 3300 XL da 8 mm non corazzata, configurata con una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza complessiva della custodia di 7,5 pollici (opzione 75), una lunghezza totale di 2,0 m (opzione 20), un connettore coassiale ClickLoc miniaturizzato (opzione 02) e approvazioni CSA, ATEX e IECEx per aree pericolose (opzione 05).

Questa configurazione specifica presenta filettature UNF 3/8-24 standard non corazzate con una lunghezza della custodia di 7,5 pollici, consentendo una penetrazione profonda negli alloggiamenti dei cuscinetti o nelle custodie dei macchinari. Basata sui principi delle correnti parassite, si abbina a un sensore Proximitor 3300 XL e a un cavo di prolunga per misurare le vibrazioni dell'albero, il movimento dinamico o la posizione assiale su macchinari rotanti critici come turbine a vapore, turbine a gas, compressori e pompe ad alta velocità. L'assenza di una protezione del connettore sull'opzione 02 offre un ingombro compatto per il collegamento ClickLoc, mentre le approvazioni dell'opzione 05 soddisfano le normative sulle aree pericolose.

Caratteristiche

• L'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, fornendo una filettatura UNF 3/8-24 per l'intera lunghezza dell'involucro della sonda.
• L'opzione 75 fornisce una lunghezza complessiva della custodia di 7,5 pollici per l'installazione a grande profondità negli alloggiamenti dei macchinari.
• L'opzione 20 fornisce una lunghezza totale della sonda di 2,0 metri utilizzando un cavo coassiale standard con isolamento in FEP.
• L'opzione 02 designa un connettore coassiale ClickLoc miniaturizzato senza protezione integrata del connettore.
• L'opzione 05 fornisce approvazioni di sicurezza CSA, ATEX e IECEx per aree pericolose in ambienti industriali.
• La punta della sonda in solfuro di polifenilene è stampata per garantire la durata meccanica in ambienti operativi difficili.
• Il materiale della custodia in acciaio inossidabile AISI 303 o 304 offre resistenza alla corrosione.

Applicazioni

• Monitoraggio delle vibrazioni degli alberi delle turbine a vapore e a gas.
• Misurazione della posizione e dello spostamento assiale dei rotori di compressori e pompe.
• Protezione dei macchinari rotanti critici nelle centrali elettriche e negli impianti petroliferi, del gas e petrolchimici.
• Misurazioni di riferimento della velocità e del Keyphasor.

Ordering Information

Omologazioni CSA, ATEX, IECEx (area pericolosa)

Linee guida per l'installazione

• Montare con la distanza della sonda appropriata in base alla calibrazione del sistema (in genere 1,27 mm o 50 mil per il sistema 3300 XL da 8 mm).
• Posare il cavo coassiale con adeguate pratiche di schermatura e messa a terra per prevenire interferenze elettromagnetiche.
• Assicurarsi di mantenere durante il cablaggio un raggio di curvatura minimo consentito del cavo di 25,4 mm (1,0 pollici).
• Non superare i valori massimi di coppia nominale durante il montaggio della custodia della sonda o il serraggio dei connettori ClickLoc.
• I connettori ClickLoc standard devono essere serrati a mano.

Conformità e certificazioni

• CSA Classe I, Divisione 1 e 2, Gruppi A, B, C, D
• ATEX Ex ia IIC, Ex nA IIC
• Certificazione IECEx
• Marcatura CE
