Descrizione

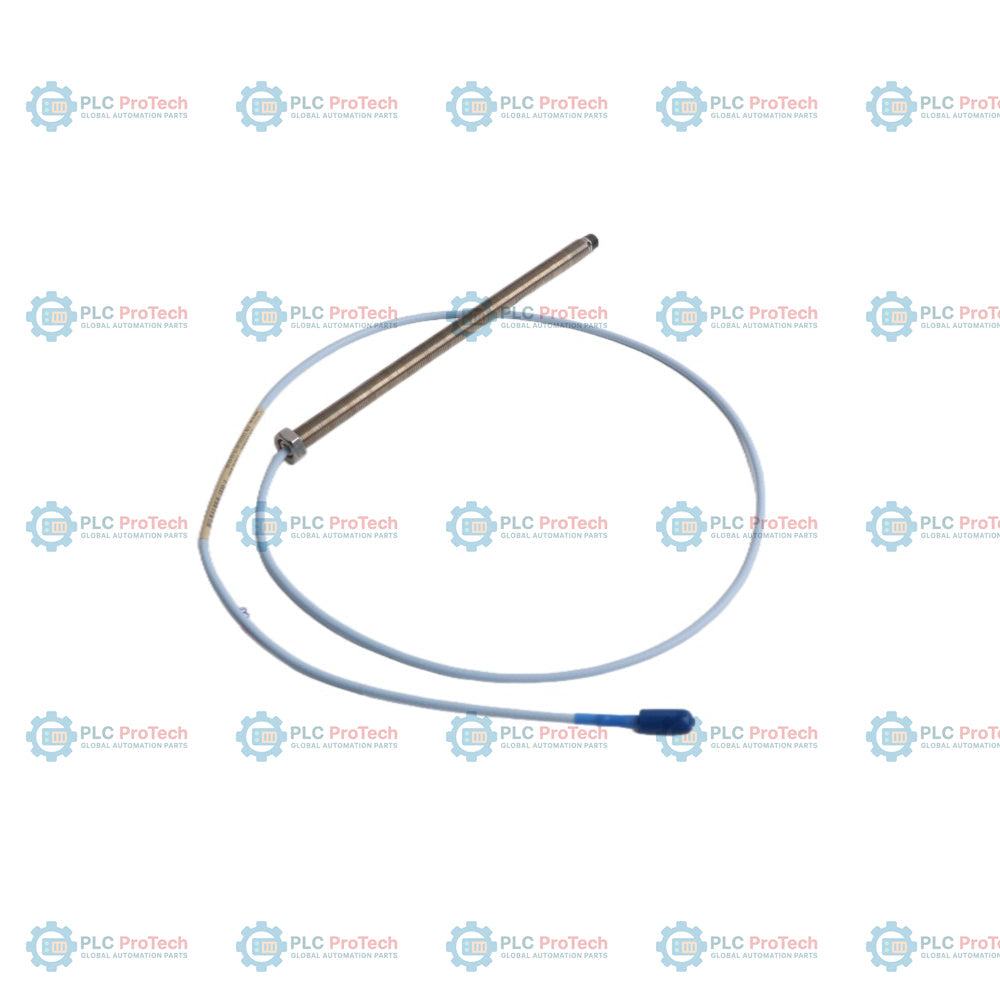

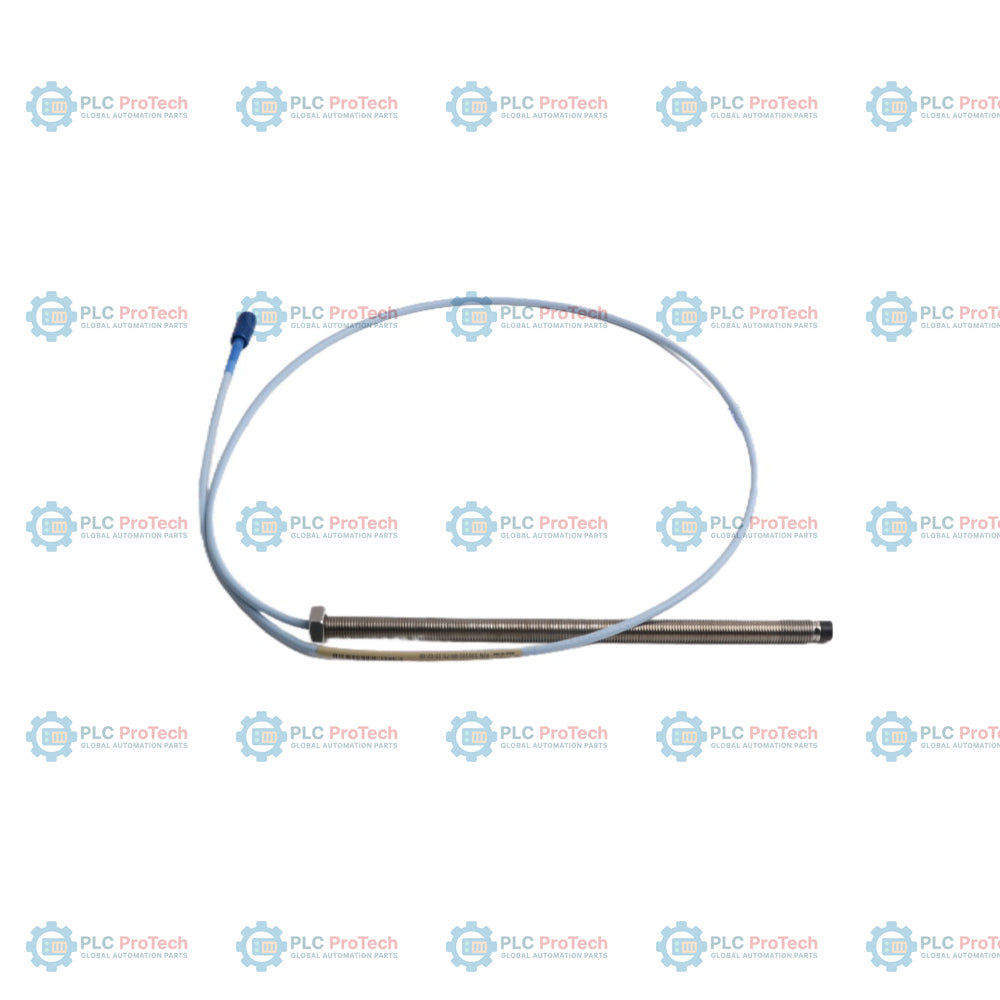

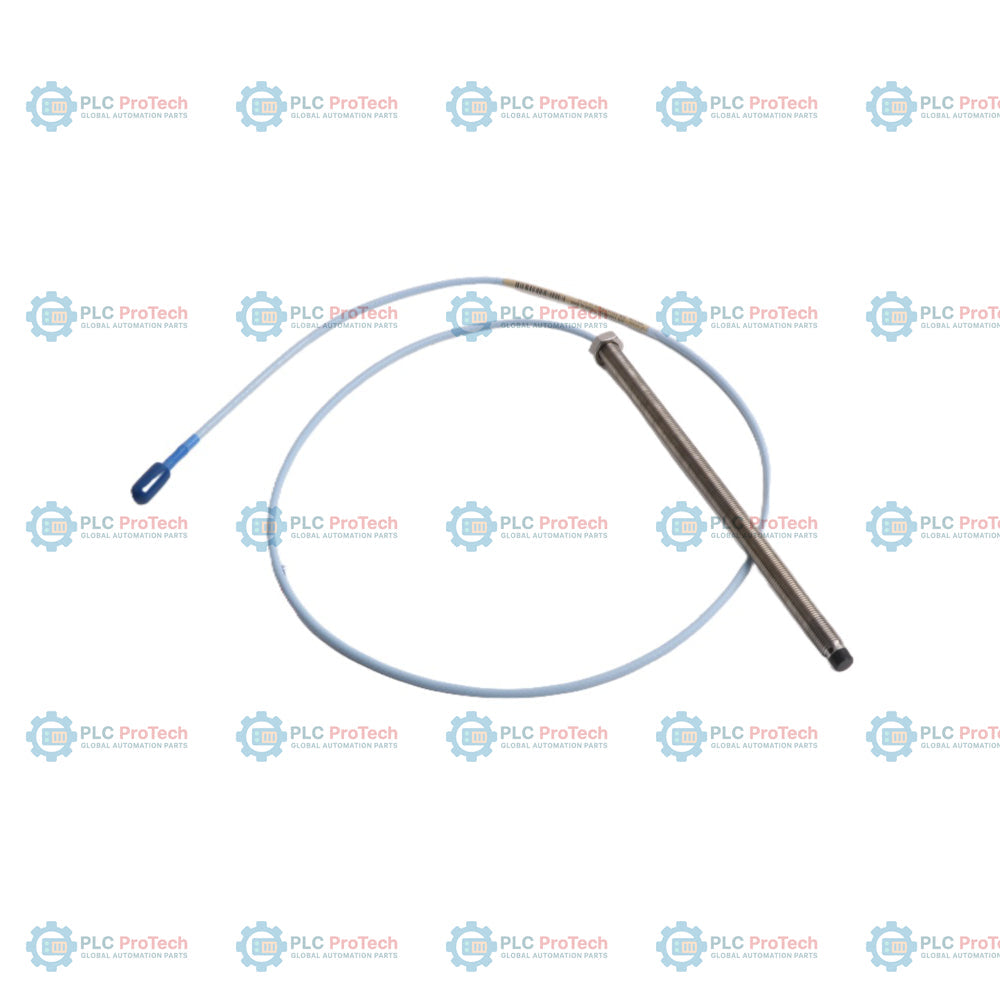

La Bently Nevada 330101-00-77-20-02-00 è una sonda di prossimità da 8 mm appartenente alla serie 3300 XL, standard del settore, per sistemi di protezione dei macchinari e monitoraggio delle condizioni. Progettato per applicazioni industriali ad alta affidabilità, questo sensore a correnti parassite senza contatto fornisce misurazioni estremamente accurate dello spostamento, consentendo agli operatori di monitorare la posizione dell’albero e le vibrazioni radiali nei macchinari rotanti. Monitorando la distanza tra la punta della sonda e un bersaglio metallico conduttivo, funge da sensore di allarme preventivo fondamentale contro l’usura dei macchinari, lo squilibrio o i difetti di allineamento.

Questa variante specifica è configurata con una lunghezza non filettata di 0,0 pollici (opzione 00) e una lunghezza complessiva del corpo di 7,7 pollici (opzione 77). Questo corpo esteso in acciaio inossidabile, completamente filettato, è ideale per configurazioni di montaggio a inserimento profondo negli alloggiamenti dei cuscinetti o nei carter dei macchinari, dove è necessaria un’ampia profondità di avvitamento. È dotata di una lunghezza totale del cavo di 2,0 metri (opzione 20) di cavo coassiale standard non corazzato, terminato con un connettore ClickLoc miniaturizzato (opzione 02). Questa configurazione è progettata senza omologazioni di enti (opzione 00), risultando una scelta altamente conveniente e affidabile per la protezione generica di macchinari rotanti in ambienti industriali non pericolosi.

Caratteristiche

• Diametro standard della punta della sonda di 8 mm, ottimale per misurazioni senza contatto delle vibrazioni e della posizione.
• Corpo in acciaio inossidabile completamente filettato 3/8-24 UNF-2A, con una lunghezza non filettata di 0,0 pollici e una lunghezza complessiva del corpo di 7,7 pollici.
• Cavo coassiale standard da 75 ohm con una lunghezza totale del sistema di 2,0 metri (6,6 piedi) e senza guaina protettiva corazzata.
• Connettore coassiale maschio ClickLoc miniaturizzato di alta qualità, per un collegamento affidabile e rapido ai cavi di prolunga.
• Robusta guarnizione O-ring in Viton integrata tra la punta della sonda e il corpo in acciaio inossidabile, per resistere ai differenziali di pressione.
• Non sono necessarie omologazioni di enti, offrendo una configurazione del sensore economica per installazioni su macchinari in aree sicure.

Applicazioni

La sonda di prossimità Bently Nevada 330101-00-77-20-02-00 è ampiamente impiegata in settori pesanti come la generazione di energia, il petrolio e il gas, la petrolchimica e il trattamento delle acque. Le applicazioni tipiche sui macchinari includono:

• Monitoraggio delle vibrazioni radiali dell’albero nelle turbine a vapore e a gas.
• Misurazione della posizione della spinta assiale su compressori centrifughi e pompe ad alta velocità.
• Monitoraggio dello spostamento e dell’eccentricità del rotore nei generatori industriali e nei grandi motori elettrici.
• Monitoraggio della posizione della linea centrale dell’albero nei cuscinetti a film fluido.
• Monitoraggio continuo e circuiti di protezione integrati con i sistemi rack Bently Nevada 3500.

Informazioni sull’ordine

Non sono necessarie approvazioni da parte di enti

Linee guida per l’installazione

Per garantire il corretto funzionamento ed evitare errori di misura, la sonda di prossimità Bently Nevada 330101-00-77-20-02-00 deve essere installata secondo i seguenti standard ingegneristici:

• Calibrazione della distanza dal bersaglio: regolare la distanza fisica tra la punta della sonda e il bersaglio (in genere 1.27 mm o 50 mil) per ottenere una tensione di uscita nominale del sistema pari a -10 Vdc, centrando la misura nella regione lineare.
• Distanza laterale dal metallo: mantenere attorno alla punta della sonda una distanza libera minima pari ad almeno tre volte il diametro della punta (24 mm), per evitare diafonia o interferenze provenienti dalle staffe di montaggio circostanti.
• Raggio di curvatura del cavo coassiale: mantenere un raggio di curvatura fisico minimo di 25.4 mm (1.0 pollice) per i cavi coassiali standard durante il cablaggio, per proteggere il conduttore interno dai danni.
• Messa a terra dello schermo: assicurarsi che gli schermi della sonda e del cavo di prolunga siano elettricamente isolati dalla messa a terra della macchina e collegati al terminale di terra a punto singolo sull’alloggiamento del sensore Proximitor.
• Limitazioni della coppia: serrare i dadi di bloccaggio a una coppia massima di 33.9 N-m (300 in-lb) per evitare la deformazione dell’alloggiamento o il grippaggio della filettatura.
