Descrizione

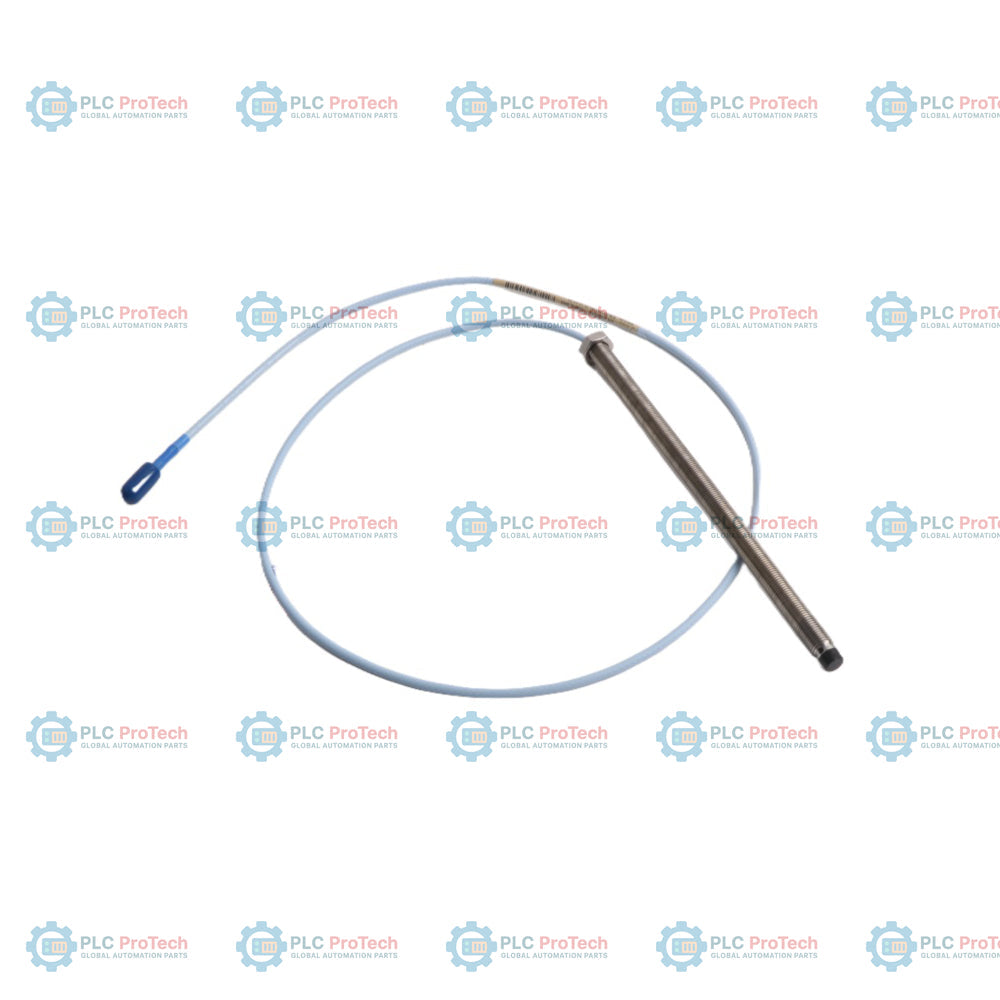

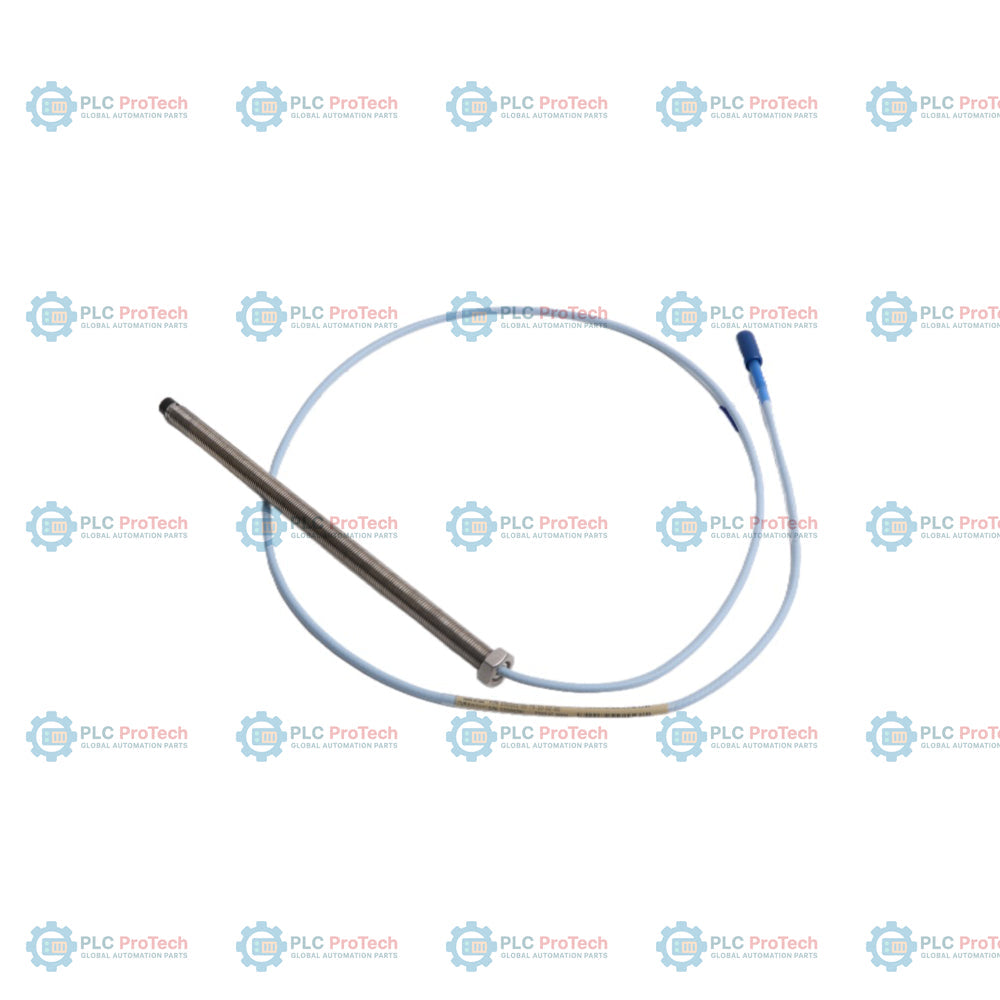

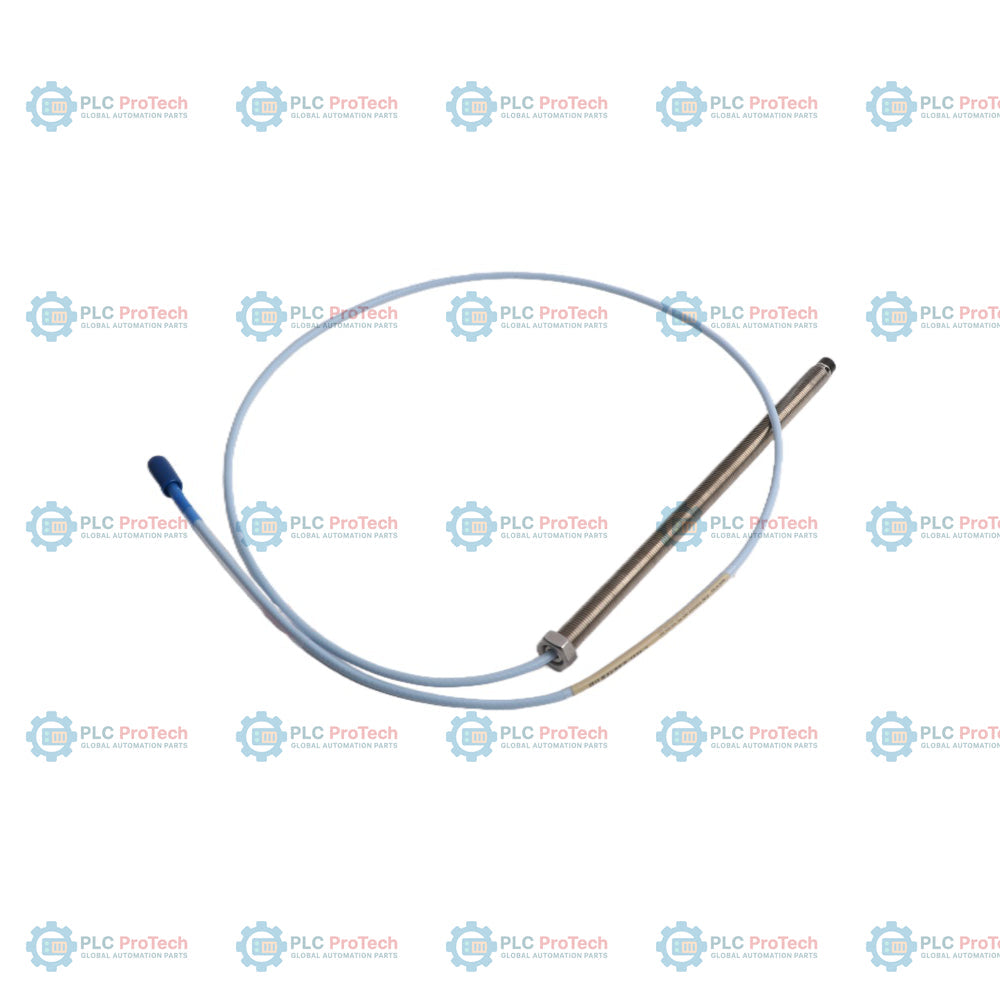

Bently Nevada 330101-00-77-15-02-05 è una sonda di prossimità ad alte prestazioni da 8 mm appartenente al sistema di trasduttori di prossimità 3300 XL 8 mm standard del settore. Questo sensore a correnti parassite senza contatto è progettato per la protezione di macchinari critici e offre misurazioni precise delle vibrazioni e della posizione dell'albero. Questa configurazione specifica presenta una lunghezza non filettata di 0,0 pollici, una lunghezza complessiva del corpo di 7,7 pollici, una lunghezza totale del cavo di 1,5 metri (4,9 piedi) e un cablaggio triaxiale standard non armato con un connettore coassiale miniaturizzato ClickLoc. È completamente certificata per l'utilizzo in aree pericolose con approvazioni CSA, ATEX e IECEx (opzione -05).

Questa sonda di prossimità è progettata per funzionare senza problemi in ambienti impegnativi con macchinari rotanti, trasmettendo i segnali di spostamento fisico a un sensore Proximitor 3300 XL (come quelli della serie 330180) e ai cavi di prolunga standard. Offre prestazioni eccellenti in turbomacchinari, pompe e compressori, consentendo il rilevamento precoce dei guasti mediante misurazioni continue delle vibrazioni, della posizione assiale e della velocità.

Caratteristiche

• Diametro della punta di 8 mm ottimizzato per la misurazione senza contatto dello spostamento mediante correnti parassite
• Punta robusta in polisolfuro di fenilene (PPS) per una protezione ambientale superiore
• Corpo della sonda in acciaio inossidabile AISI 303 o 304 resistente alla corrosione, progettato per sopportare gli involucri di macchinari in condizioni difficili
• Cavo triaxiale non armato da 75 ohm con connettore coassiale miniaturizzato ClickLoc per un'integrità stabile del segnale
• Certificata secondo gli standard internazionali per aree pericolose (approvazioni CSA, ATEX e IECEx)
• Pienamente compatibile con le catene di monitoraggio Bently Nevada 3300 XL e i sistemi rack della serie 3500

Applicazioni

• Monitoraggio delle vibrazioni e della posizione degli alberi di turbine a vapore e a gas
• Misurazione dello spostamento del rotore di compressori e pompe ad alta pressione
• Monitoraggio delle vibrazioni radiali degli alberi di impianti idroelettrici e generatori
• Rilevamento dell'usura dei cuscinetti reggispinta nei macchinari industriali critici
• Protezione permanente dei macchinari e monitoraggio delle condizioni

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che durante l'installazione vengano seguite le pratiche ingegneristiche standard:

• Montare la sonda con la distanza appropriata in base alla calibrazione del sistema, generalmente con una distanza di 1.27 mm (50 mils) per il funzionamento standard con un sensore di prossimità 3300 XL Proximitor.
• Assicurarsi di non violare il raggio minimo di curvatura del cavo di 25.4 mm (1.0 in) durante l'instradamento.
• Applicare una coppia massima sulla custodia di 33.9 N-m (300 in-lbf) durante l'installazione nelle configurazioni con montaggio anteriore, oppure di 7.5 N-m (66 in-lbf) sui primi tre filetti.
• Instradare il cavo adottando corrette pratiche di schermatura e messa a terra per prevenire rumori elettrici negli ambienti di monitoraggio delle vibrazioni.
• Evitare un innesto eccessivo della filettatura oltre le linee guida standard del settore per prevenire grippaggi o danni fisici.

Conformità e certificazioni

• CSA: Approvato per aree pericolose secondo il disegno 141092 / 140979
• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90 degC...T280 degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc
• Parametri dell'entità: Ui = -28 V, Ii = 140 mA, Pi = 0.91 W, Ci = 1.5 nF, Li = 610 uH
