Descrizione

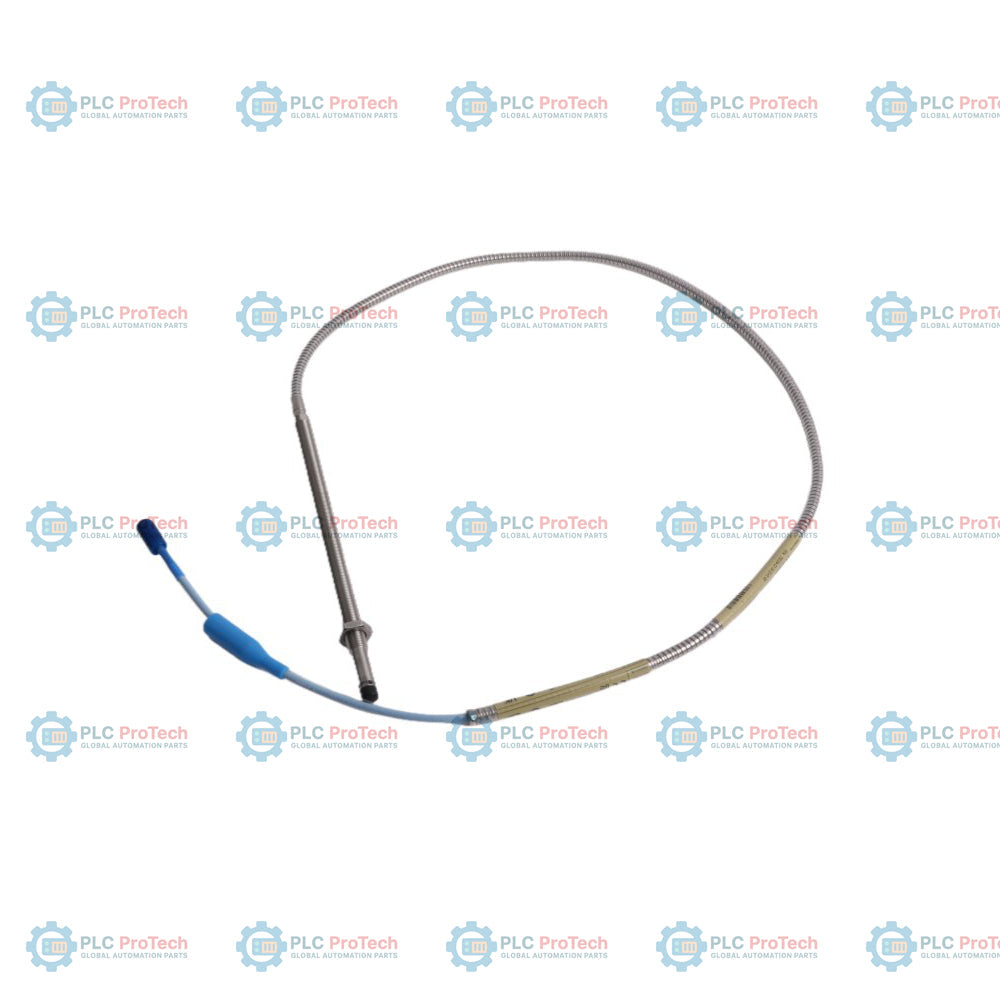

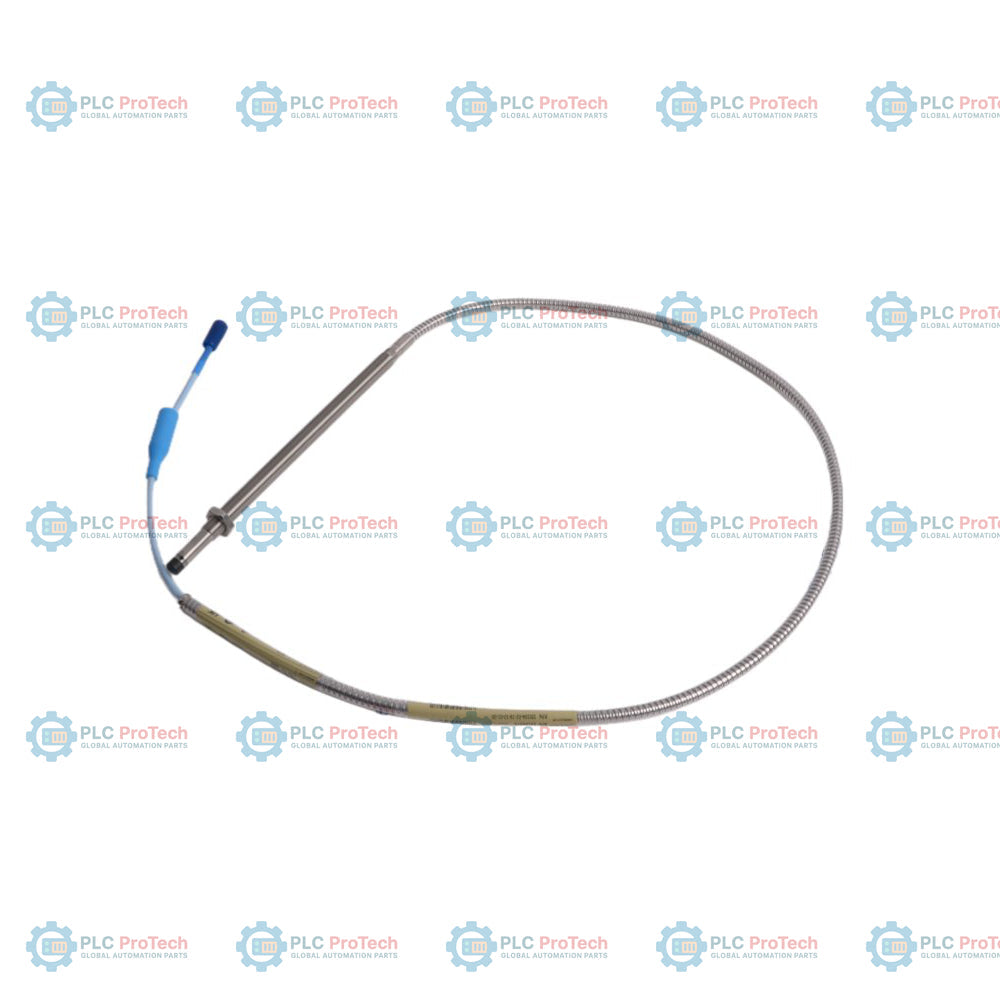

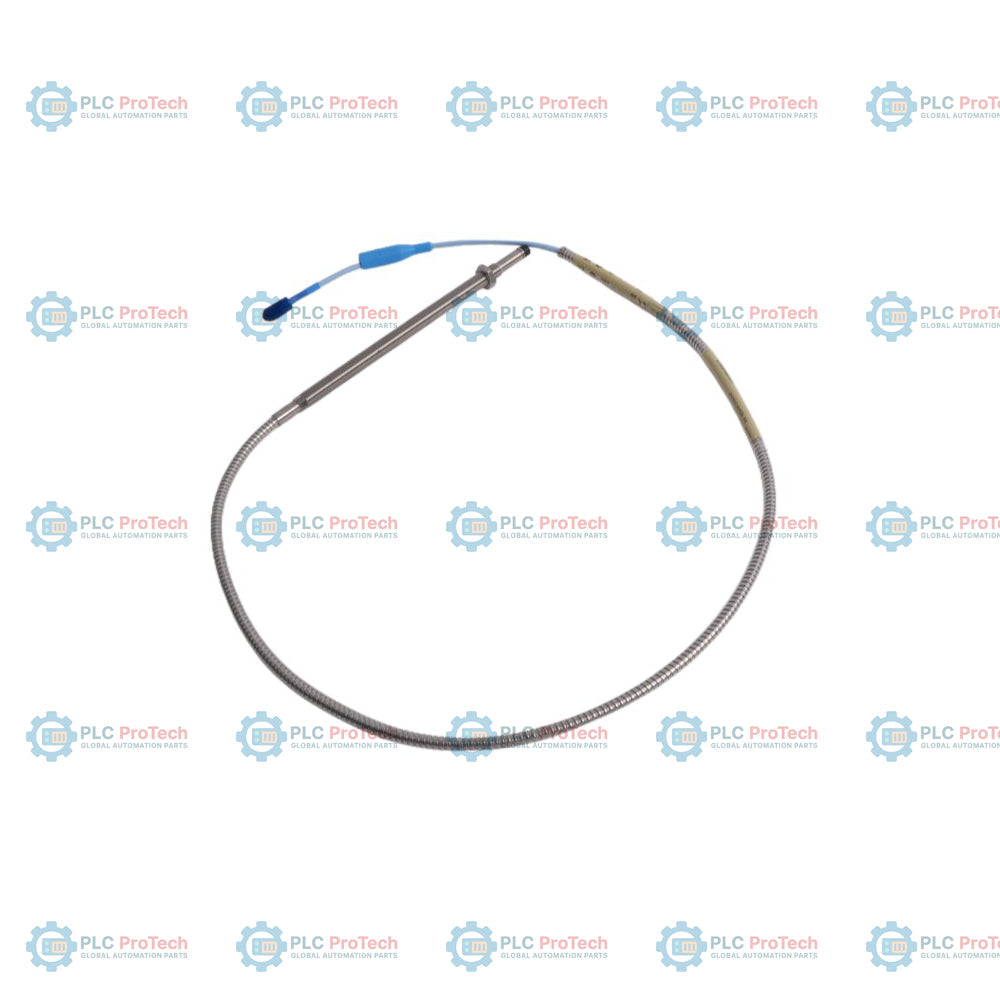

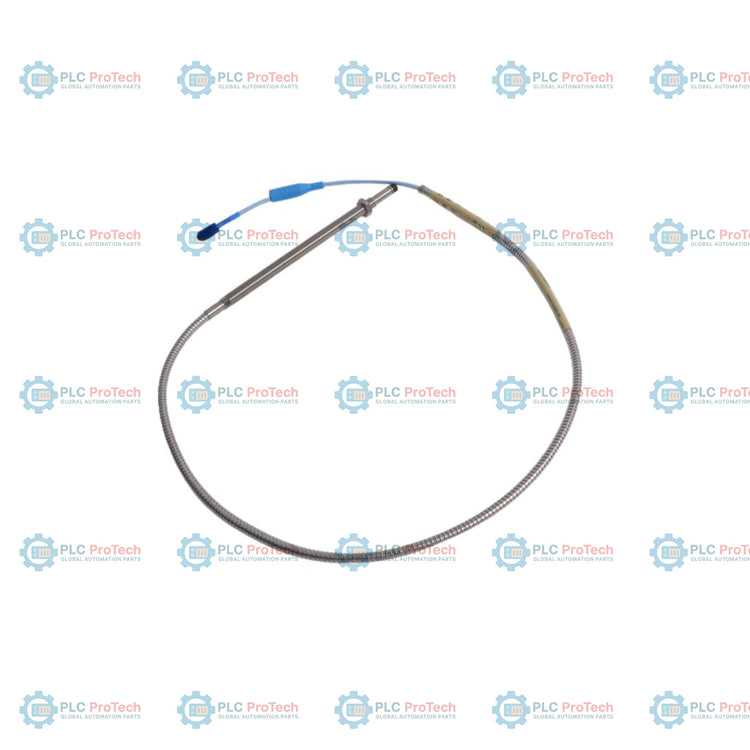

L'opzione 02 (lunghezza non filettata di 20 mm) e l'opzione 25 (lunghezza della custodia di 250 mm) definiscono questa configurazione di sonda metrica corazzata 3300 XL da 8 mm — 330104-02-25-10-01-00.

Questa variante metrica è dotata di una protezione flessibile in acciaio inossidabile per schermare il cavo coassiale da abrasioni, urti meccanici e tagli negli ambienti con macchinari industriali impegnativi. A differenza delle varianti gemelle non corazzate (come la serie 330103), la 330104-02-25-10-01-00 La sonda di prossimità include un condotto flessibile preinstallato in acciaio inossidabile (AISI 302 o 304). Il cavo della sonda da 1,0 metro termina con un connettore coassiale maschio ClickLoc miniaturizzato, dotato di una protezione del connettore preassemblata (opzione 01) che protegge il collegamento da infiltrazioni di fluidi, umidità e polvere quando è accoppiato a un cavo di prolunga standard.

Questa sonda funziona come elemento trasduttore all'interno del sistema di trasduttori di prossimità 3300 XL da 8 mm, in abbinamento a un cavo di prolunga standard 3300 XL e a un sensore Proximitor 3300 XL. Il sistema utilizza principi a correnti parassite per fornire un'uscita in tensione direttamente proporzionale alla distanza tra la punta della sonda e il bersaglio osservato (in genere acciaio AISI 4140). Viene impiegata per misurazioni della posizione statica (come la spinta assiale o l'espansione termica) e per il monitoraggio dinamico delle vibrazioni su macchine con cuscinetti a film fluido, tra cui turbine a vapore, turbine a gas, compressori e pompe ad alta capacità.

Caratteristiche

• Corazzatura integrata in acciaio inossidabile (AISI 302 o 304) per una solida protezione meccanica in ambienti industriali gravosi.
• Design con filettatura metrica, passo M10 x 1 e una notevole lunghezza della custodia di 250 mm per installazioni in porte profonde o incassate.
• Connettore coassiale ClickLoc con protezione del connettore preinstallata (opzione 01) per sigillare contro umidità, infiltrazioni di fluidi e contaminazione da olio.
• Lunghezza standard del cavo di 1,0 metro, che consente un collegamento flessibile a un cavo di prolunga 3300 XL senza errori di calibrazione del sistema.
• Sezione non filettata di 20 mm per prevenire il grippaggio della filettatura durante l'installazione o le regolazioni spaziali.
• Non sono necessarie approvazioni da parte di enti (opzione 00), adatto per installazioni in aree non classificate o in aree sicure standard.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione dell'albero su macchinari con cuscinetti a film fluido.
• Monitoraggio della spinta assiale e della posizione radiale nelle turbine a vapore e a gas.
• Misurazioni della dinamica del rotore e dell'espansione della carcassa nei compressori centrifughi per impieghi gravosi.
• Rilevamento della velocità e del riferimento Keyphasor su alberi rotanti ad alta velocità.
• Rilevamento generale dello spostamento senza contatto in ambienti industriali gravosi che richiedono la posa di cavi corazzati.

Informazioni per l’ordine

Specifiche tecniche

Connessioni e interfacce

Il cavo corazzato della sonda termina con un connettore coassiale maschio ClickLoc miniaturizzato. Il connettore è dotato di una guaina protettiva preinstallata (protezione del connettore) che scorre sopra il raccordo con il cavo di prolunga per garantire la tenuta ambientale.

Linee guida per l’installazione

• Assicurarsi che la lunghezza non filettata (20 mm) corrisponda alla staffa di installazione o alla profondità dell’alloggiamento, per evitare interferenze meccaniche indesiderate.
• Durante la regolazione finale del traferro, serrare il dado di bloccaggio della sonda (filettatura M10 x 1) alla coppia consigliata di 7,5 N-m (66 in-lbf).
• Durante la posa, rispettare il limite del raggio di curvatura minimo di 25,4 mm (1,0 pollice) per il cavo coassiale corazzato.
• Seguire sempre le istruzioni per il serraggio del connettore ClickLoc: serrare a mano i connettori dorati con “clic” per garantire una corretta connessione elettrica.
• Evitare di esporre la punta della sonda a materiali diversi da quello target (acciaio AISI 4140) per preservare la precisione calibrata del trasduttore.
